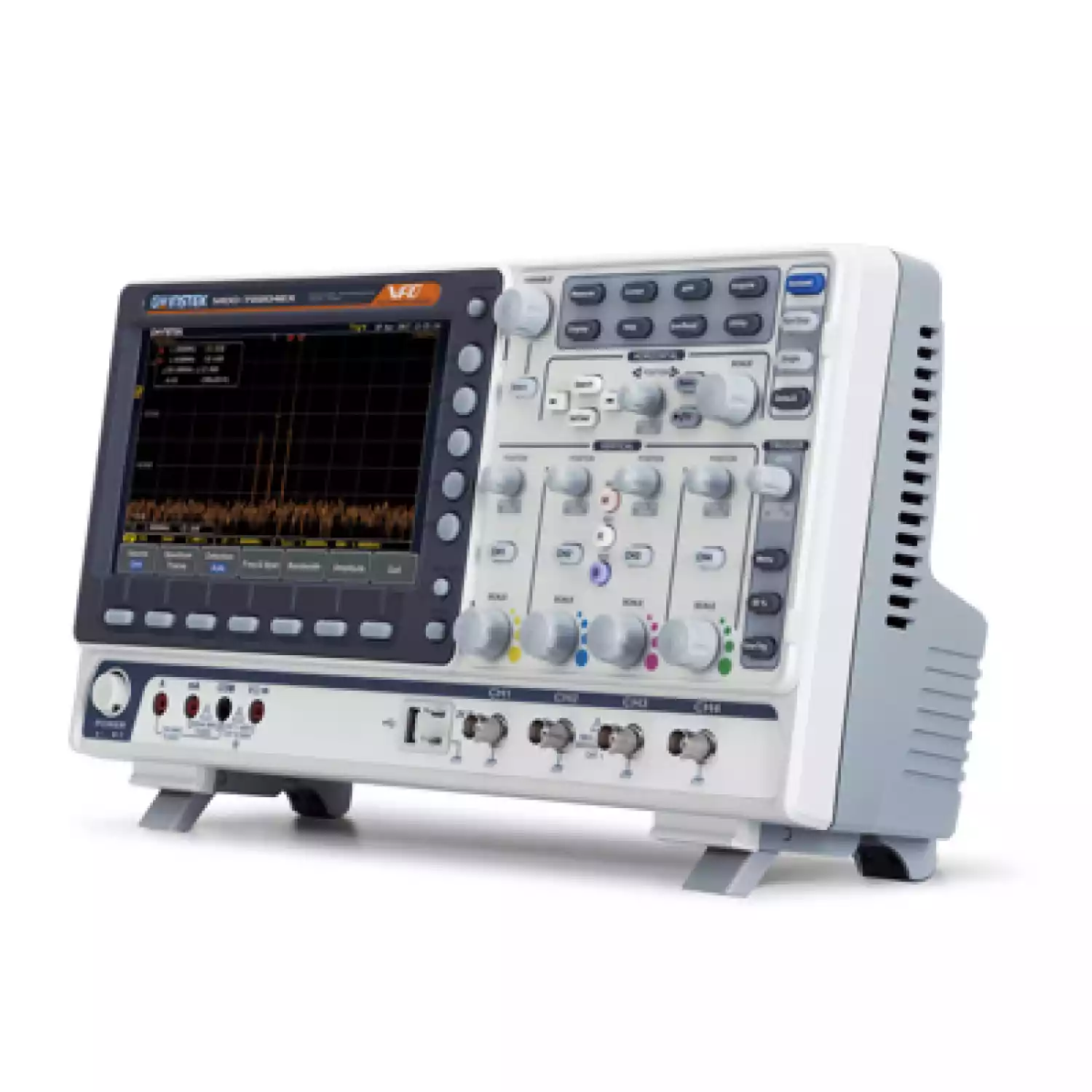

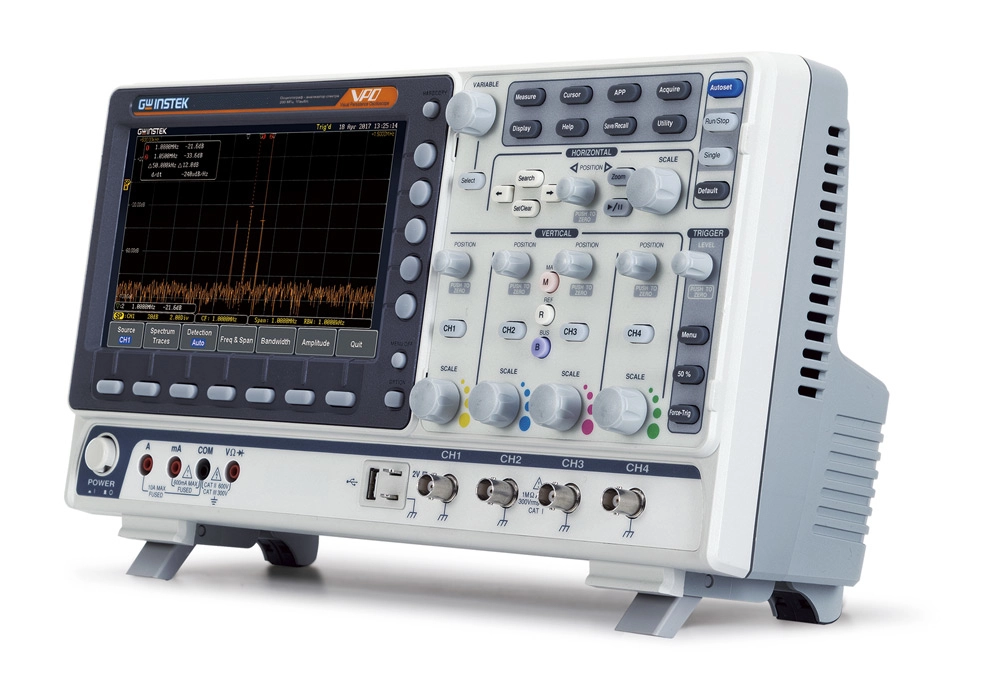

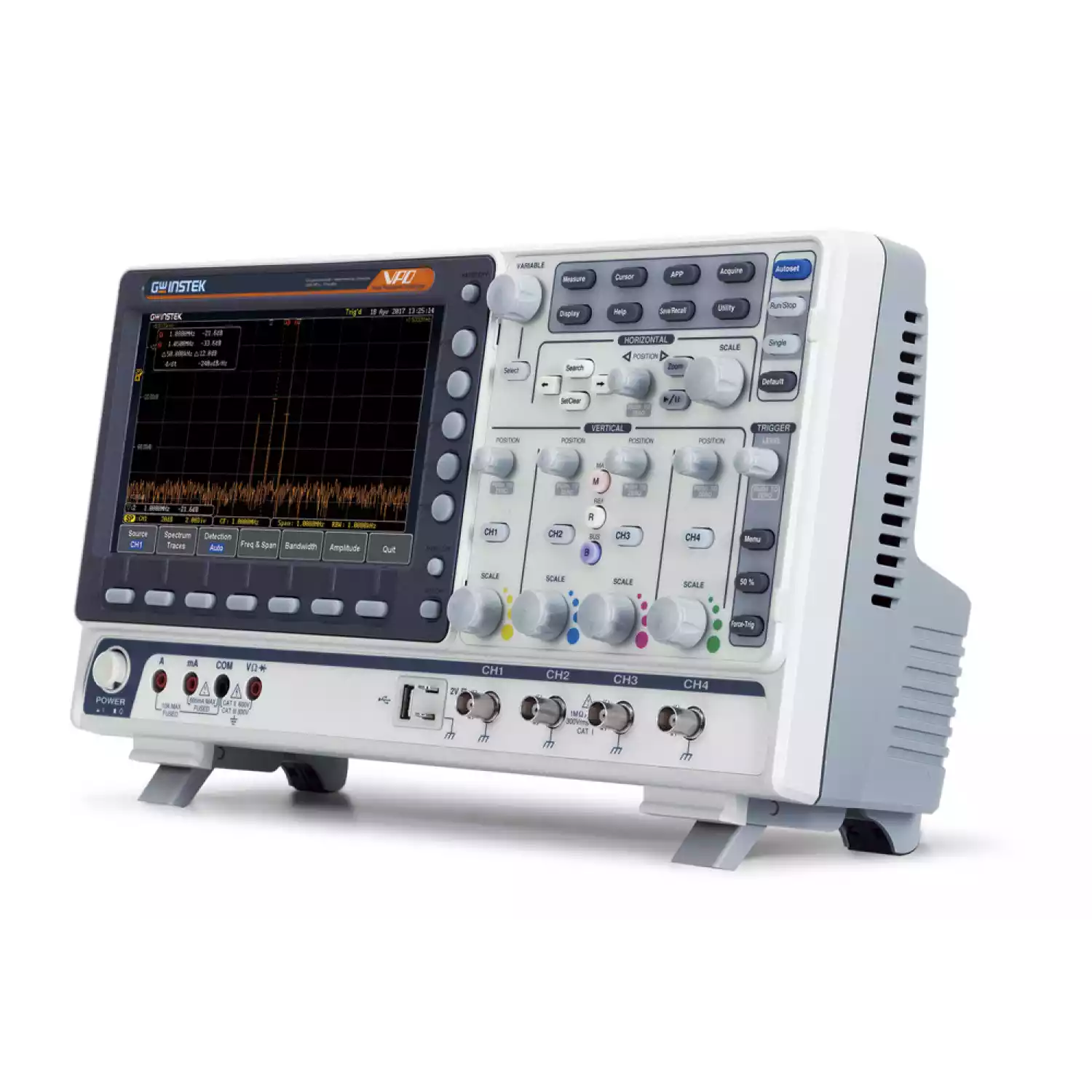

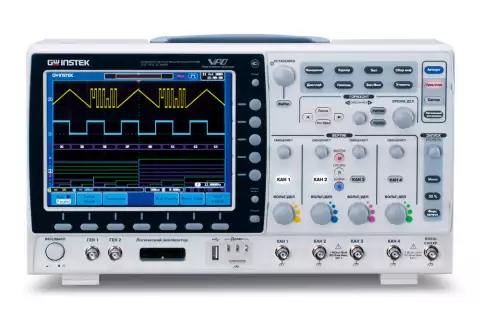

Цифровые осциллографы смешанных сигналов серии MDO-72000E обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с их корреляцией по времени. Специально разработанные и предназначенные для тестирования электронных схем и отладки РЭА, модели данной серии позволяют исследовать сигнал и выполнять измерения одновременно во временной и частотной областях (Time/Frequencymixed domain oscilloscope).
В основу аппаратной реализации осциллографов заложена высокопроизводительная платформа GDS/ MSO от GW Instek в сочетании с инновационными решениями по оптимизации вычислительных алгоритмов и самая современная элементная база.
|
Характеристики |
Параметры |
MDO-72072EG / MDO-72074EG |
MDO-72102EG / MDO-72104EG |
MDO-72202EG / MDO-72204EG |
|
Канал вертикального отклонения |
Число каналов |
2 + Ext / 4 |
2 + Ext / 4 |
2 + Ext / 4 |
|
Полоса пропускания (-3 дБ) |
0…70 МГц |
0…100 МГц |
0…200 МГц |
|
|
Огранич. полосы пропуск. |
20 МГц |
20 МГц |
20, 100 МГц |
|
|
Коэф. отклонения (Коткл.) |
1 мВ/дел…10 В/дел |
|||
|
Погрешность установки Коткл. |
± 3 % (± 5 % при Коткл 1 мВ/дел ) |
|||
|
Время нарастания |
≤ 5 нс |
≤ 3,5 нс |
≤ 1,75 нс |
|
|
Входной импеданс |
1 МОм (± 2 %) / 16 пФ |
|||
|
Макс. входное напряжение |
300 Вскз, кат. I |
|||
|
Математика |
+, -, х; ÷, пользоват. редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з) |
|||
|
Полярность |
Нормальная, инверсия |
|||
|
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел (Roll) |
||
|
Погрешность установки Кразв. |
± 0,005 % (на каждом интервале ≥ 1 мс) |
|||
|
Режимы работы |
основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y (для 4-х кан.) |
|||
|
Режим X-Y |
Х – кан 1; Y – 3; разность фаз < > |
|||
|
Синхронизация |
Источники синхросигнала |
любой из каналов, сеть, внеш. (Ext только в 2 кан. мод.) |
||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный (single Sequence) |
|||
|
Виды синхронизации |
по фронту, рант, по длительности импульса, ТВ (video), по событию (1…65535), попеременно (ALT); отложенная (4 нс…10 с), по шине; по ск. нарастания и спада, пред- (10 дел.) и послезапуск (2,000,000 дел) |
|||
|
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, АС (закр.), DC (откр.) |
|||
|
Чувствительность синхрониз. |
1 дел |
|||
|
Аналого-цифровое преобразование и сбор данных |
Разрешение по вертикали |
8 бит |
||
|
Частота дискретизации |
2 кан. модель: 1 ГГц/канал |
|||
|
Интерполяция |
SinX/x, линейная |
|||
|
Длина записи (макс.) |
10 МБ/ на кан (29.000 сегментов) |
|||
|
Режимы работы |
Выборка, пик. детектор (> 2 нс); усреднение (2…256), однократно |
|||
|
Межсегментное время |
0,41 мкс |
|||
|
Макс. скорость обновления |
до 120.000 осц./с |
|||
|
Курсорные измерения |
Функции |
DU; DT; 1/DT (ед. измерения сек., Гц, град.°, отношение %) |
||
|
Автоматические измерения (38 параметров) |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
||
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза (°) |
|||
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|||
|
Анализатор спектра |
Диапазон частот |
0 (DC)…500 МГц (макс. вход. частота 500 МГц – некалибрована) |
||
|
Полоса обзора |
1 кГц ~ 500 МГц (макс.) |
|||
|
Диапазон перестройки фильтров полосы пропуск. ПЧ по уровню -3 дБ |
1Гц ~ 500 кГц (макс.) |
|||
|
Диапазон установки опорного уровня |
-50 дБм … +40 дБм (с шагом 5 дБм) |
|||
|
Единицы измерения уровня |
дБм, дБВскз, линейное СКЗ |
|||
|
Положение по горизонтали |
-12 дел. … +12 дел. шкалы |
|||
|
Вертикальная шкала |
1 дБ/дел. … 20 дБ/дел. (шаг 1-2-5) |
|||
|
Средний уровень собственных шумов относительно 1 мВт |
< > |
|||
|
Гармонические искажения |
< > |
|||
|
Тип представления результатов на экране |
нормальный (Normal); удержание Макс/ Мин.; усреднение (2 ~ 256) |
|||
|
Тип детектора |
мгновенного значения (Sample); положительного пика (+Peak); отрицательного пика (-Peak), усреднение (Average) |
|||
|
Типы окон преобразования Фурье (БПФ фактор) |
Хеннинга (1,44), прямоугольное (0,89), Хемминга (1,30), Блекмана (1,68). |
|||
|
Генератор сигналов произвольной формы |
Диапазон частот |
0,1Гц…25 МГц (синус), до 15 МГц (прямоуг./ импульс), до 1 МГц (пила) |
||
|
Частота дискретизации |
200 МГц |
|||
|
Разрешение ЦАП |
14 бит |
|||
|
Число каналов |
2 |
|||
|
Амплитуда |
10 мВ …2, 5 В п-п (на 50 Ом); 20 мВ … 5 В п-п (на выс.ом. нарг./ HighZ) |
|||
|
Макс. разрешение |
1 мВ |
|||
|
Формы сигнала (13 типов) |
синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненц. нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac |
|||
Шнур питания
делитель 1:1/1:10 (2/4 по числу кан.)
кабель GTL-110 (2, BNC-BNC)
РЭ (1, CD-диск)
