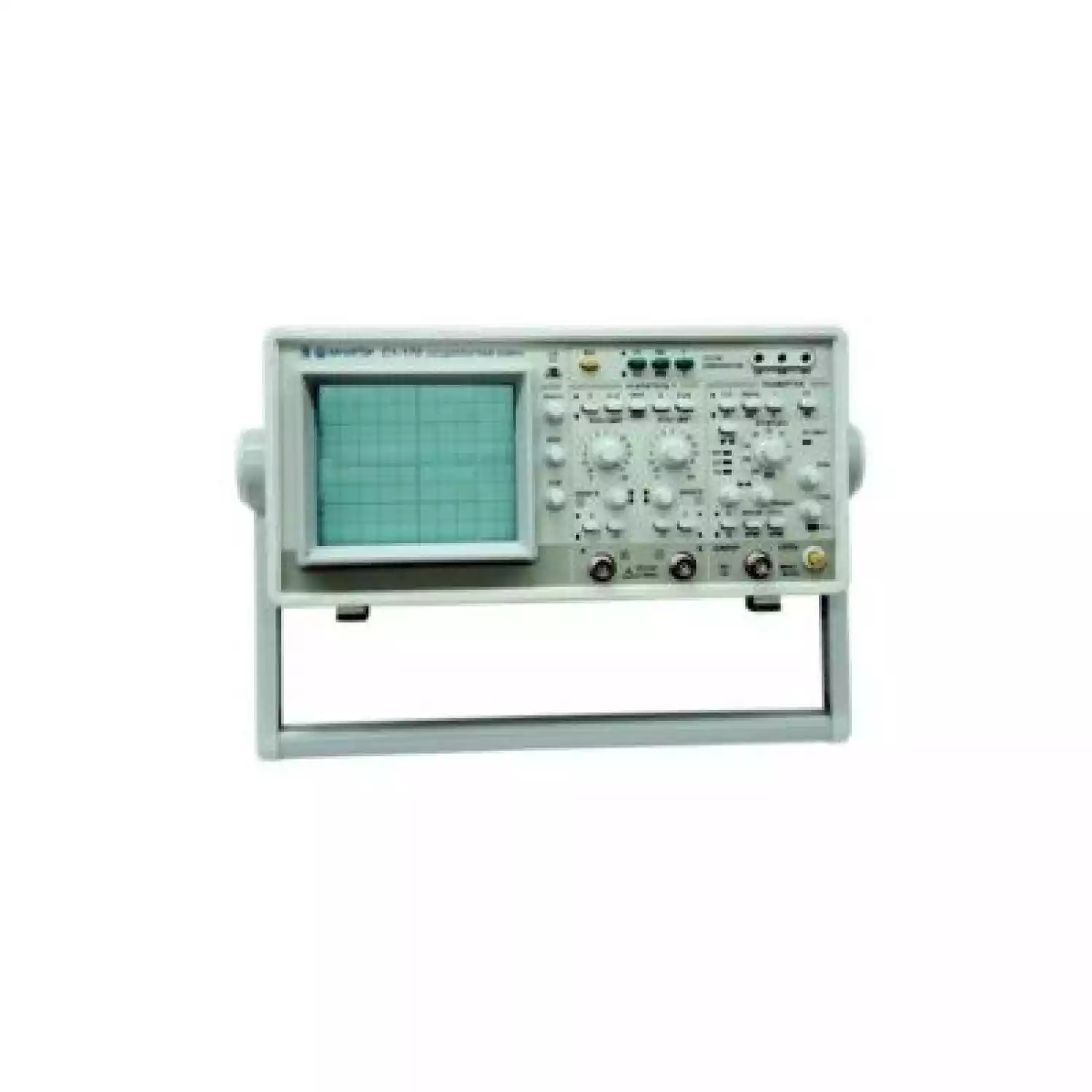

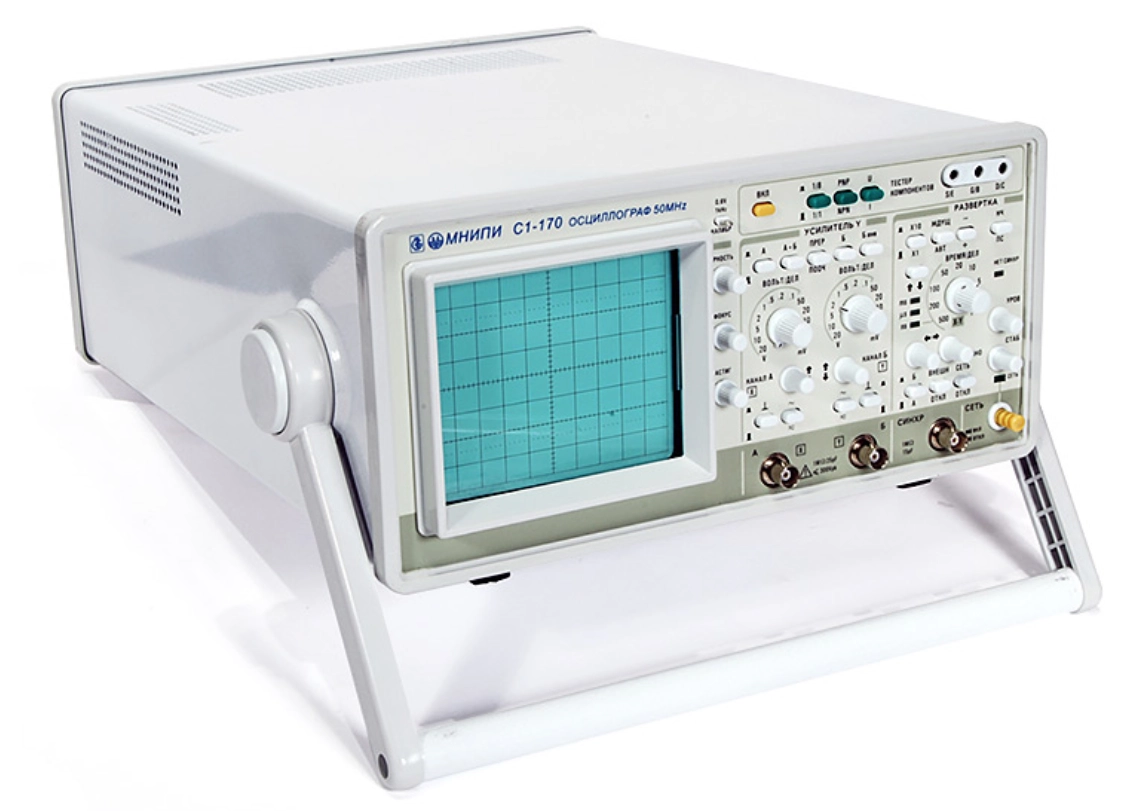

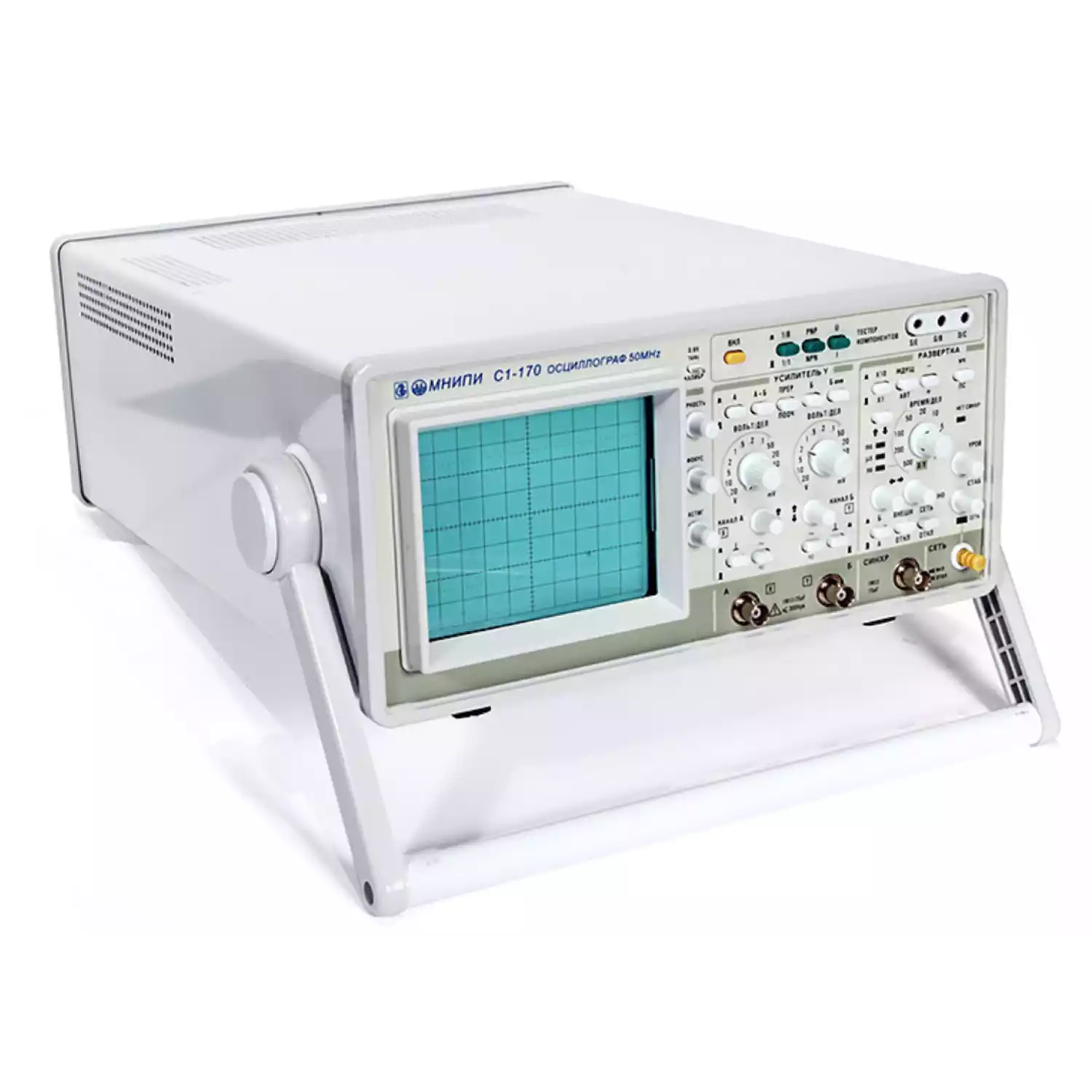

С1-170/2 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0 - 50 МГц со встроенным мультиметром, измеряющим напряжение и силу постоянного тока, среднее квадратическое значение напряжения и силы переменного тока, электрическое сопротивление постоянному току.
С1-170/2 может применяться при измерении электрических сигналов в лабораторных и цеховых условиях эксплуатации.
Вертикальное отклонение | |
Число каналов | 2 |
Полоса пропускания: | 0 - 50 мГц |
Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг1-2-5) |
Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
Время нарастания ПХ | ≤ 14 нс |
Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/23 пФ) |
Входное напряжение:
с открытым входом |
≤110 ≤110 ≤250 |
Режимы по вертикали: Вход открытый, закрытый, канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
|
Горизонтальное отклонение | |
Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) |
Погрешность установки | ±4% , с растяжкой ±5% |
Растяжка развёртки | x 10 |
Режимы развёртки | автоколебательный, ждущий |
Синхронизация | |
Источники | канал А, канал Б, сеть, внешняя |
Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
|
Общие характеристики | |
Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
Размер экрана | 80x100 мм |
Питание | 230 В ±10%, 50 Гц |
Потребляемая мощность | 90 В · А |
Габаритные размеры (HxWxD) | 140x300x380 мм |
Масса | 7 кг |
Мультиметр | |
Напряжение постоянного тока | |
Диапазон измерений | 1 мВ - 500 В |
Пределы измерений | 2, 20, 200, 500 В |
Погрешность измерений | 0,1 % |
Напряжение переменного тока | |
Диапазон измерений | 1 мВ - 500 В |
Пределы измерений | 2, 20, 200, 500 В |
Погрешность измерений | 0,25 % |
Диапазон частот | 40 Гц - 100 КГц |
Постоянный ток | |
Диапазон измерений | 1 мА - 2000 мА |
Пределы измерений | 2000 мА |
Погрешность измерений | 0,25 % |
Переменный ток | |
Диапазон измерений | 1 мА - 2000 мА |
Пределы измерений | 2000 мА |
Погрешность измерений | 0,5 % |
Диапазон частот | 40 Гц - 5 КГц |
Сопротивление | |
Диапазон измерений | 1 Ом - 2 МОм |
Пределы измерений | 2, 20, 200, 2000 кОм |
Погрешность измерений | 0,2 % |
Общие характеристики | |
Выбор поддиапазона | Автоматический |
Индикатор | СИД 3,5 разряда |
