«2 в 1»: осциллограф, анализатор спектра;
Число входных каналов: 4;
Полоса пропускания: 20 МГц;
Высокое разрешение АЦП: 12 бит;
Максимальная частота дискретизации: до 400 МГц;
Максимальная длина памяти: 250 МБ;
Режим измерения автомобильных сигналов (с датчиков, с приводных устройств) включает подробные разделы справки и наборы опорных сигналов;
Режим автомобильных тестов (6 типов);
Автоматические (26 параметров) и курсорные измерения (ΔU; ΔT);
Быстрое преобразование Фурье (БПФ);
Послесвечение, режим «покадровой» цифровой регистрации (запись/считывание до 1000 осциллограмм во внутренний буфер);
Декодирование: CAN Bus , Mazda 25-Pin DLC , FlexRay, K-Line, LIN Bus;
Интерфейс USB, ПО под ОС WIN XP SP2, Vista, WIN 7, WIN 8;
Питание и управление по USB от внешнего ПК.
| Параметр | Значение |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | |
| Число входных каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…20 МГц |
| (0…10 МГц для Коткл. 50 мВ/дел) | |
| Коэф. отклонения (Коткл.) | 10 мВ/дел…40 В/дел |
| Погрешность установленная Коткл. | ± 1 % |
| Время нарастания | 5 нс |
| Входной импеданс | 1 МОм (± 2 %) / (20 ± 2) пФ |
| Макс. входное напряжение | 100 В ср. кв. |
| Защита входа | ±200 В (DC+ACпик) |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | |
| Коэф. развертки (Кразв.) | 100 нс…200 с/дел |
| Погрешность установки Кразв. | ±50 ppm |
| Джиттер | не более 10 пс |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| АВТОМОБИЛЬНЫЕ СИГНАЛЫ/ТЕСТЫ | |
| Система зарядки и запуска (12/24В) | Система зарядки (I, U xx), система запуска (I, U запуска) |
| Датчики | ABS, педали акселератора, AFM (массового расхода воздуха), положения распределительного вала, температуры охлаждающей жидкости, положения коленвала, распределителя зажигания, давления топлива, детонации, лямбда-зонд (датчик кислорода), MAP (абсолютного давления во впускном коллекторе), скорости автомобиля, положения дроссельной заслонки |
| Управляемые приводные устройства | Клапан абсорбента топливного бака, свечи накаливания (дизель), ERG клапан (рециркуляции выхлопных газов), топливный насос, клапан холостого хода (IAC), форсунки (бензиновые и дизельные), клапан регулировки давления топлива (редукционный клапан), клапан регулировки расхода топлива, сервопривод дроссельной заслонки, вентилятор охлаждения с переменной скоростью, система изменения фаз газораспределения |
| Система зажигания | Прерыватель-распределитель зажигания, система DIS (холостая искра), система COP (катушка на свече), модуль из нескольких систем COP |
| Синхронизация и декодирование сигналов шин | CAN Bus, Mazda 25-Pin DLC, FlexRay, K-Line, LIN Bus |
| Дополнительные (опциональные) датчики давления | Датчик давления WPS500X (измерения во впускном коллекторе, выхлопной системе, цилиндрах и картере) |
| Датчик давления FirstLook используется для измерения импульсов давления в системах автомобиля (топливной, вакуумной, выхлопной) и одновременного сравнения с формой сигнала системы зажигания (параллельное подключение по 2 каналам) | |
| Автомобильные тесты | Тест баланса мощности по цилиндрам; определение относительной компрессии; обнаружение пропусков воспламенения; тестирование аккумуляторов, генераторов, стартеров |
| СИНХРОНИЗАЦИЯ | |
| Источники синхросигнала | Любой из доступных каналов |
| Режимы запуска развертки | Авто, ждущий, однократный, без синхронизации |
| Расширенный запуск развертки | Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
| АНАЛОГО- ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ | |
| Разрешение по вертикали | 12 бит (16 бит в режиме увеличения разрешения (ERES)) |
| Максимальная частота дискретизации (однократный сигнал) | 400 МГц |
| Длина памяти | 250 МБ (делится между активными каналами) |
| Интерполяция | Линейная, Sin X / X |
| Режимы сбора данных | Выборка, послесвечение, цифровой самописец |
| КУРСОВЫЕ ИЗМЕРЕНИЯ | |
| Функции | ΔU; ΔT; 1/ΔT |
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | |
| По вертикали | Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка |
| АНАЛИЗАТОР СПЕКТРА | |
| Диапазон входных частот | 0…20 МГц |
| Глубина БПФ | 2…1048576 точек |
| Индикация спектрограммы | Амплитуда, удержание пика, среднее значение |
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
| ОБЩИЕ ДАННЫЕ | |
| Источник питания | От внешнего ПК (по шине USB) |
| Интерфейс | USB 3.0 (совместимый с USB 2.0) |
| Рабочие условия | Температура:+0 °C … +40 °C |
| Влажность:5%...80% при +25 °C(без образования конденсата) | |
| Габаритные размеры | 190 × 160 × 40 мм |
| Масса | не более 0,9 кг |
|
№ |

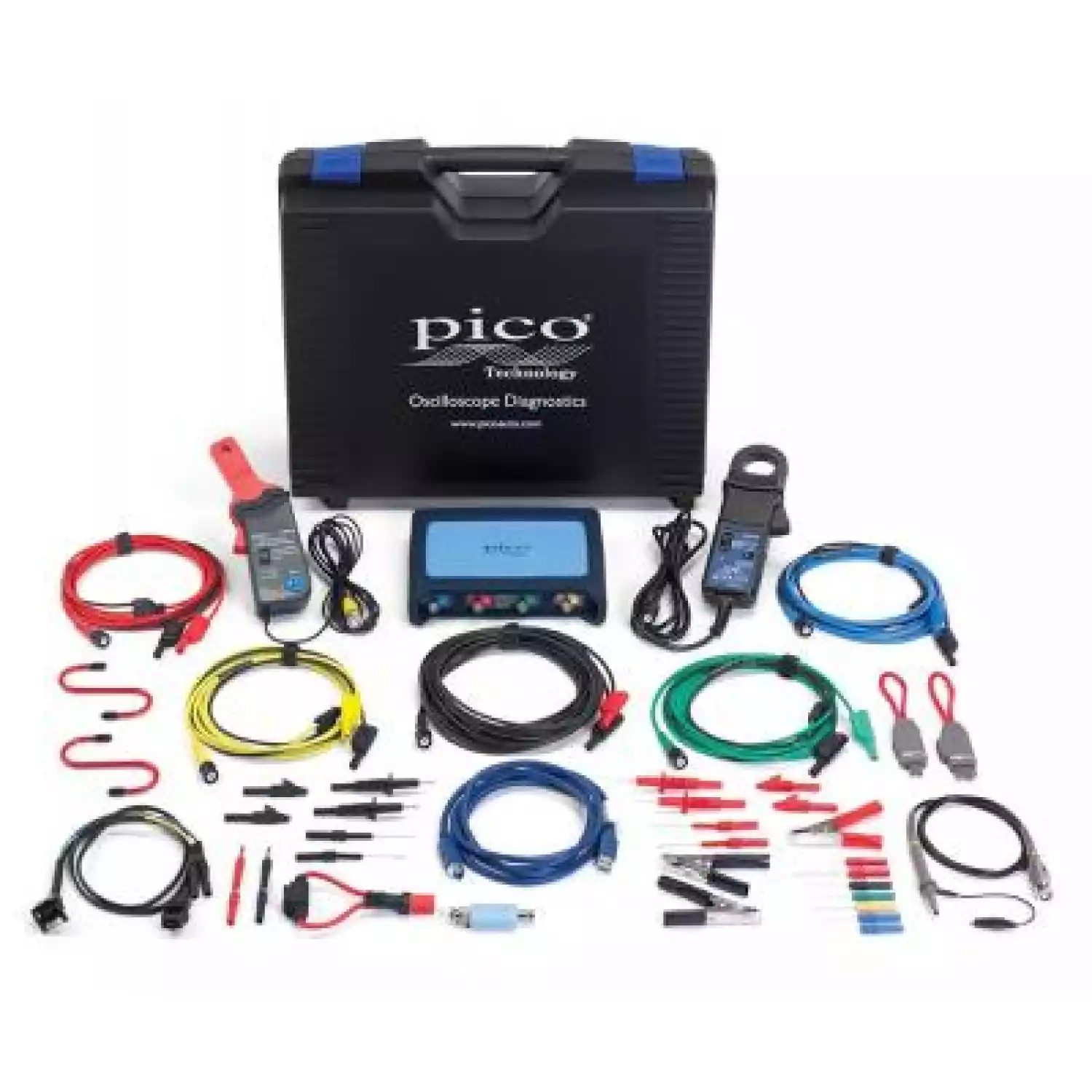

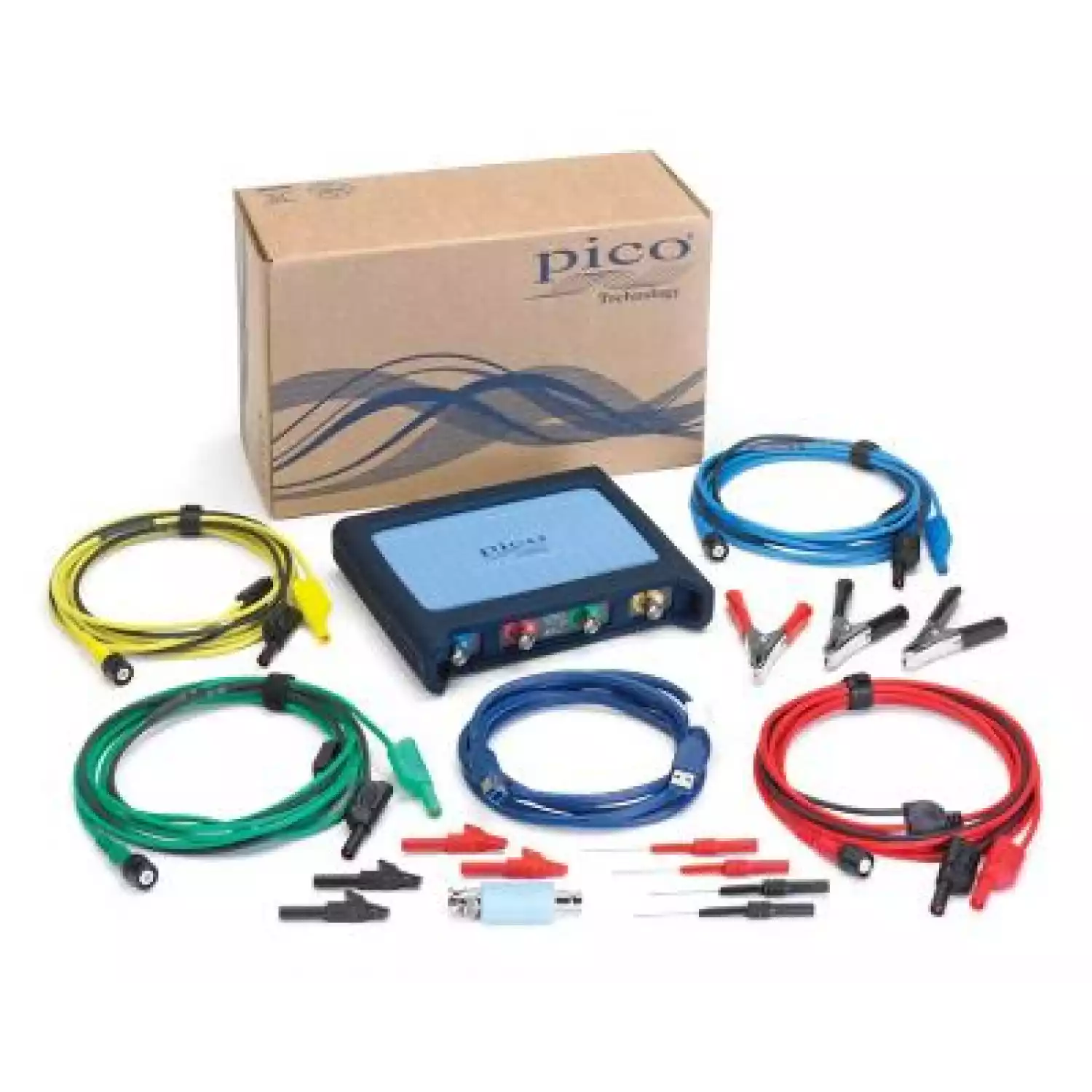

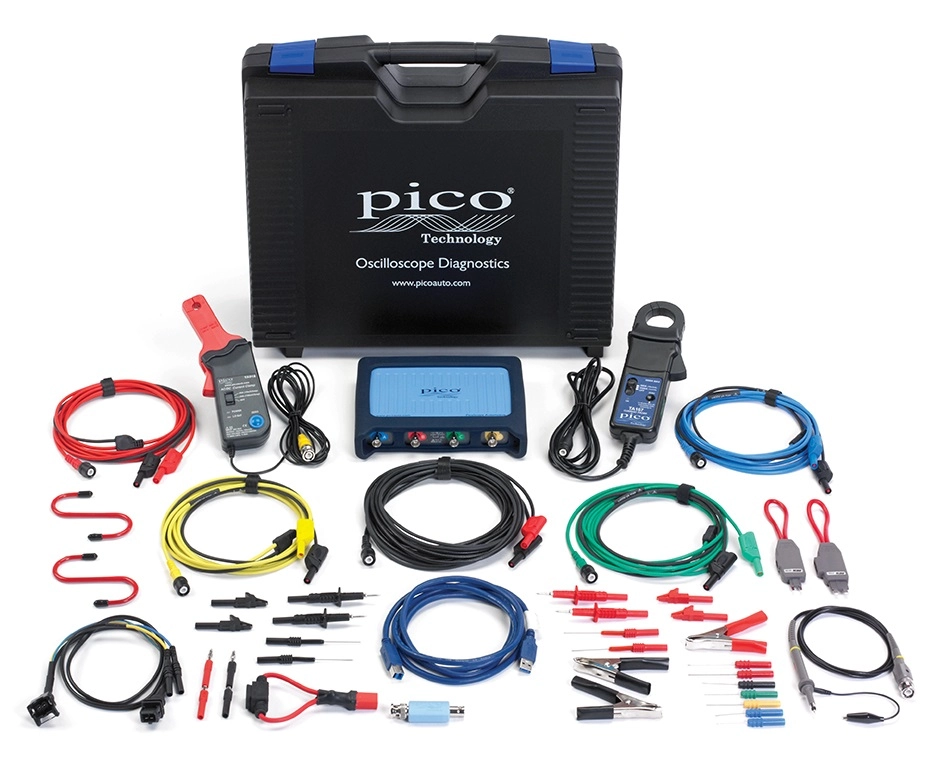

Наименование |
Количество |
|
1 |
Автомобильный осциллограф PicoScope 4223 |
1 |
|
2 |
Измерительный провод BNC – 4 мм “банан” (фиксированная жила заземления) синий (TA125) |
2 |
|
3 |
Измерительный провод BNC – 4 мм “банан” (с отключаемой жилой заземления) красный (TA126) |
2 |
|
4 |
Аттенюатор 20:1 (PP198) |
1 |
|
5 |
Гибкий пробник-игла черный (TA161) |
2 |
|
6 |
Гибкий пробник-игла красный (TA162) |
2 |
|
7 |
Щуп мультиметра красный (TA002) |
1 |
|
8 |
Зажим "крокодил-мини" черный (TA003) |
2 |
|
9 |
Зажим "крокодил-мини" красный (TA004) |
2 |
|
10 |
Зажим для АКБ красный (TA157) |
1 |
|
11 |
Зажим для АКБ черный (TA158) |
2 |
|
12 |
Программное обеспечение |
1 |
|
13 |
Обучающий DVD диск |
1 |
|
14 |
Краткое руководство пользователя |
1 |
|
15 |
USB-кабель (MI106) |
1 |
