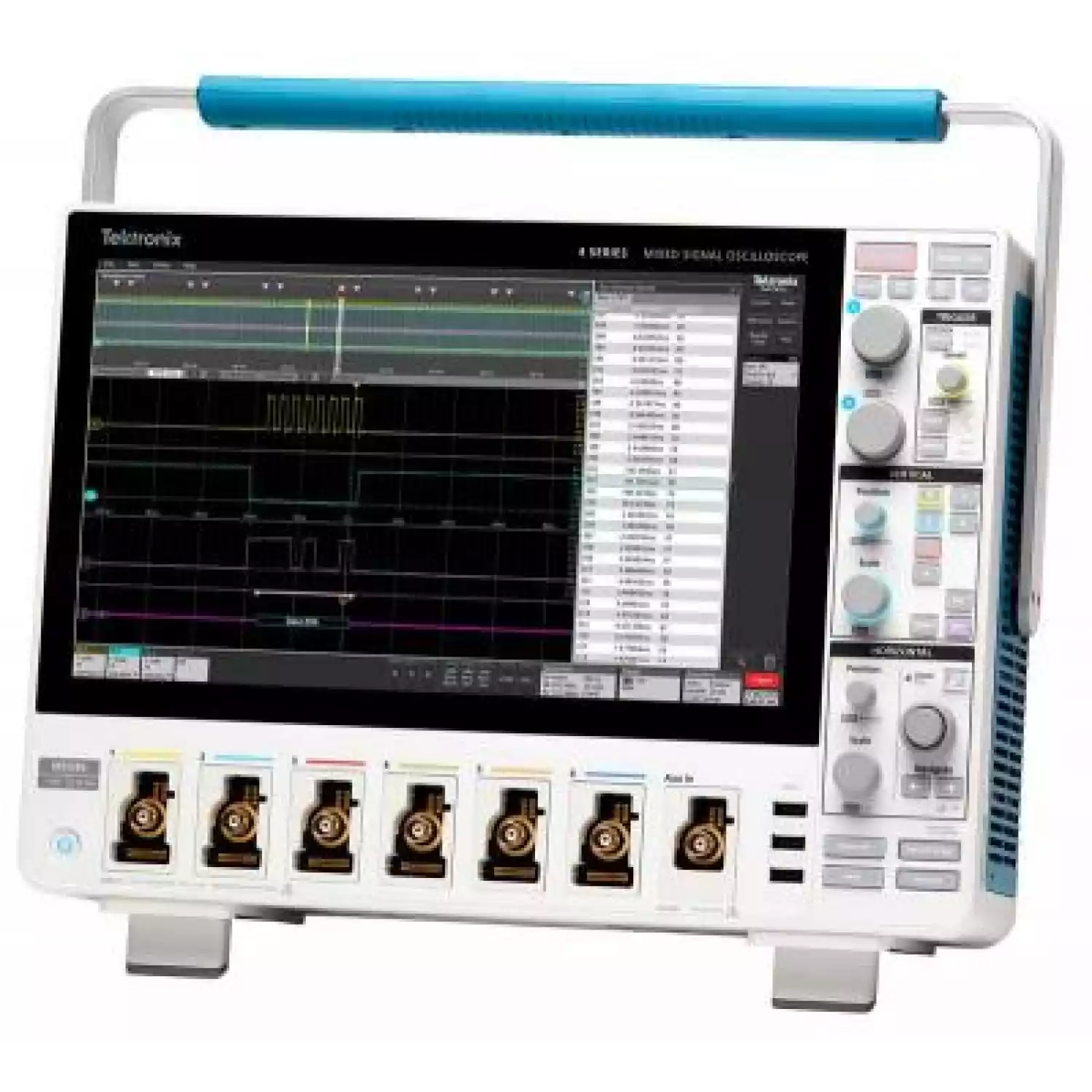

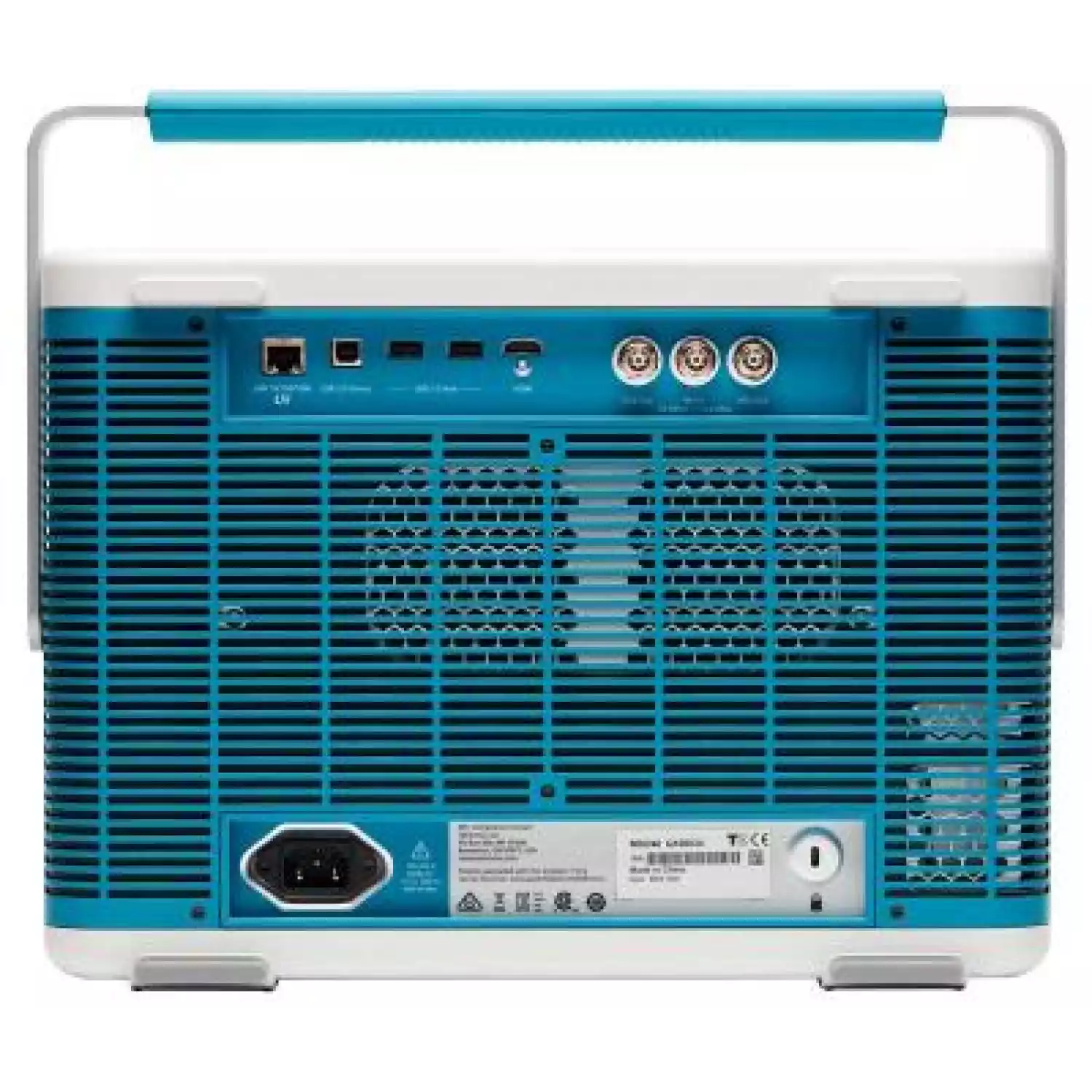

Осциллограф смешанных сигналов MSO Серии 4
Описание осциллографа MSO серии 4:
Осциллограф Серии 4 с самым большим числом каналов и экраном среди устройств такого класса — это прибор с уникальным набором функций и характеристик, специально разработанный для настольного тестирования. Надёжность и простоту эксплуатации осциллографа обеспечивает интерфейс пользователя с сенсорным управлением.
Инновационный интерфейс пользователя и наибольший экран среди приборов такого класса:
Осциллограф MSO Серии 4, оснащённый таким же пользовательским интерфейсом с сенсорным управлением, как у новейших приборов Серии 5, а также наибольшим экраном с самой высокой чёткостью среди приборов такого класса, — это шаг на опережение в стандартах работы осциллографов.
- Экран высокой чёткости с диагональю 13,3 дюйма

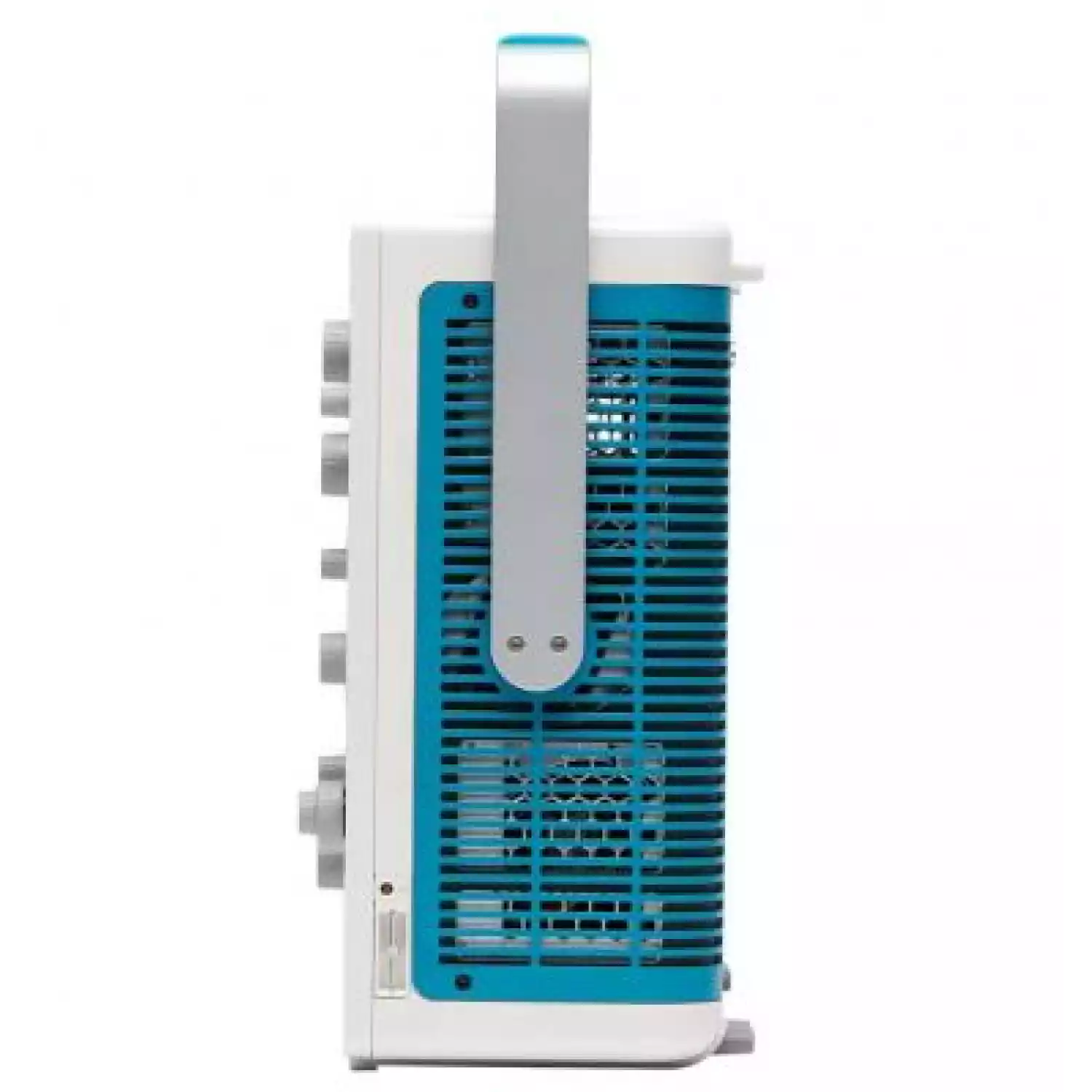

- Удобный для настольного тестирования корпус глубиной 15,5 см
Высокая детализация сигналов и до 6 переключаемых каналов:
- Для каждого канала можно вывести изображение сигнала, спектра либо обе панели
- Каждый вход можно использовать для просмотра сигналов, поступающих через подключённый логический пробник по восьми цифровым каналам
- Высокая точность измерений и детализация сигналов на всех каналах
-Разрешение по вертикали 12 бит (до 16 бит в режиме высокого разрешения)
-6,25 Гвыб/с на всех аналоговых и цифровых каналах
-Длина записи до 62,5 млн точек
Технические характеристики:
Число входных каналов
- 4 или 6 входов FlexChannel
- На каждый вход FlexChannel через пробник TLP058 может поступать 1 аналоговый или 8 цифровых логических сигналов
Полоса пропускания1
- 200 МГц, 350 МГц, 500 МГц, 1 ГГц или 1,5 ГГц
Частота дискретизации
- 6,25 Гвыб/с на всех аналоговых/цифровых каналах
Длина записи
Разрешение по вертикали
- 12 бит
- До 16 бит в режиме высокого разрешения
Генерируемые сигналы1
- Сигналы произвольной формы, синусоидальные, прямоугольные, импульсные, пилообразные, треугольные, уровня постоянного тока, функция Гаусса, функция Лоренца, экспоненциальное нарастание/спад, кардинальный синус Sin(x)/x, белый шум, гаверсинус, кардиосигналы
Цифровой вольтметр2
- Измерения ср. кв. перем. напряжения, а также пост. напряжения с разрешением 4 разряда
- Измерения пост. + ср. кв. перем. напряжения
Частотомер для сигнала запуска2
Расширенный анализ1
- Автоматическое измерение характеристик электропитания
- Анализ сигналов в двух доменах на экране спектра
Поддержка протоколов1
- 10BASE-T, 100BASE-TX
- CAN, CAN FD, LIN, FlexRay
- I2C, SPI
- I2S, LJ, RJ, TDM
- I3C
- MIL-STD-1553, ARINC 429
- RS-232, RS-422, RS-485, UART
- SENT
- SPMI
- USB 2.0 низко-, полно-, высокоскоростные шины
Дисплей
- Диагональ 13,3 дюйма (338 мм)
- Ёмкостный цветной сенсорный экран высокой чёткости (1920 x 1080)
Габариты (В x Ш x Г)
Масса
Универсальный прибор с возможностью обновления функций:
Приобретая осциллограф, пользователи получают все инструменты отладки, требуемые для решения текущих задач, добавляя опции по мере необходимости без пересылки прибора изготовителю.
- Полоса пропускания до 1,5 ГГц
- Длина записи до 62,5 млн точек
- Цифровые каналы: каждый логический пробник TLP058 имеет 8 цифровых каналов
- Цифровой вольтметр и частотомер активируются бесплатно при регистрации прибора
- Генератор сигналов произвольной формы и функций
- Расширенные функции анализа
-Запуск и декодирование сигналов последовательных шин
-Анализ сигналов в двух доменах на экране спектра
-Автоматическое измерение характеристик электропитания
Рекомендуемый Tektronix комплект для вашей области применения:
Для эффективного начала работ необходимы правильно подобранные приборы. Чтобы ускорить тестирование и устранить проблемы, эксперты Tektronix сформировали для пяти основных областей применения комплекты принадлежностей, оптимальные для выполнения конкретных задач.
- Силовая электроника
- Целостность сигналов питания
- Декодирование сигналов последовательных шин
- Предварительное тестирование на соответствие требованиям по ЭМП
- Встроенные беспроводные системы
Модели:
| Модель |
Полоса пропускания аналогового тракта |
Количество аналоговых каналов |
Цифровые каналы |
Частота дискретизации |
Длина записи |
| MSO44 |
От 200 МГц до 1,5 ГГц
|
4
|
До 48 (по заказу)
|
6,25 Гвыб/с
|
31,25 или 62,5 млн точек
|

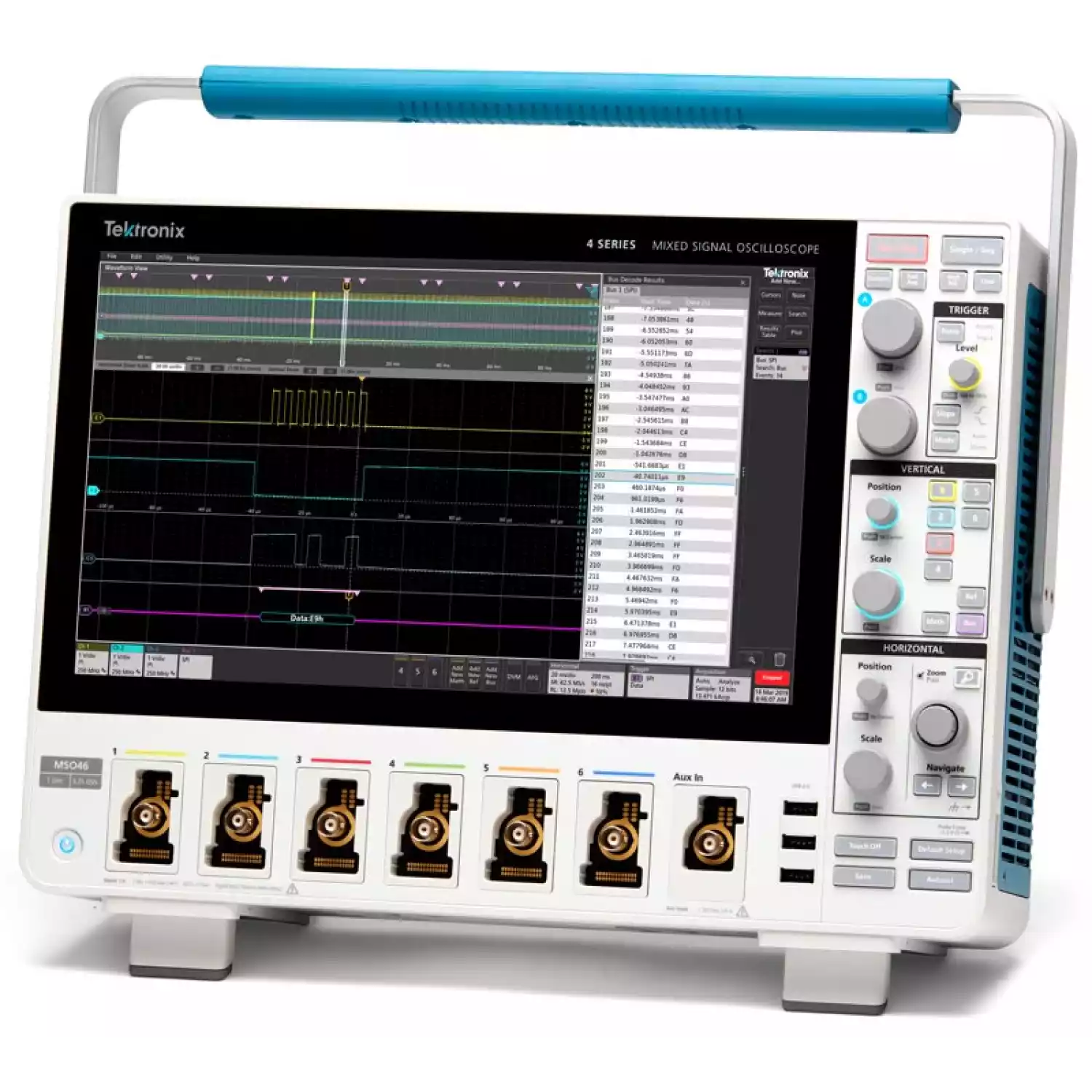

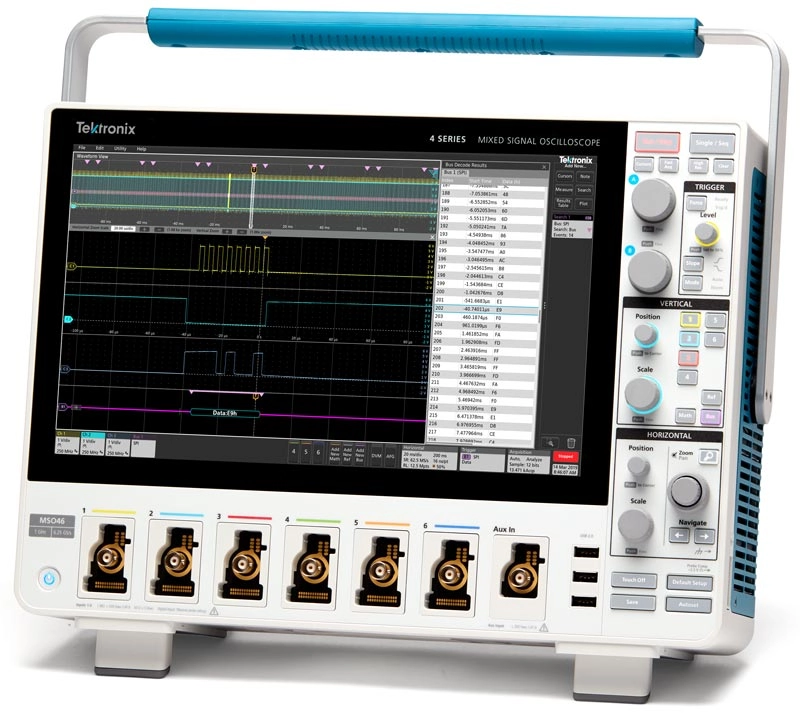

| MSO46 |
От 200 МГц до 1,5 ГГц
|
6
|
До 48 (по заказу)
|
6,25 Гвыб/с
|
31,25 или 62,5 млн точек
|
