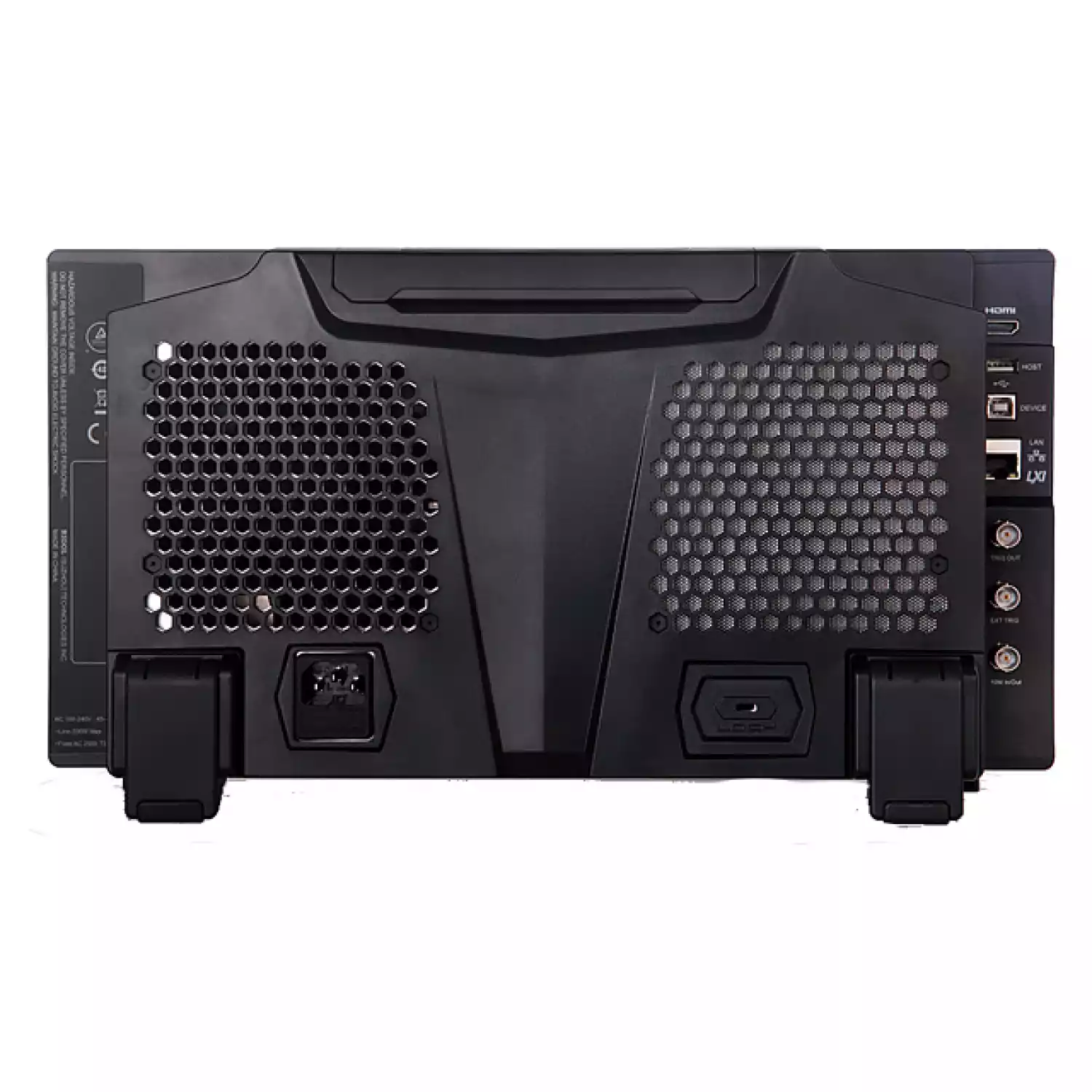

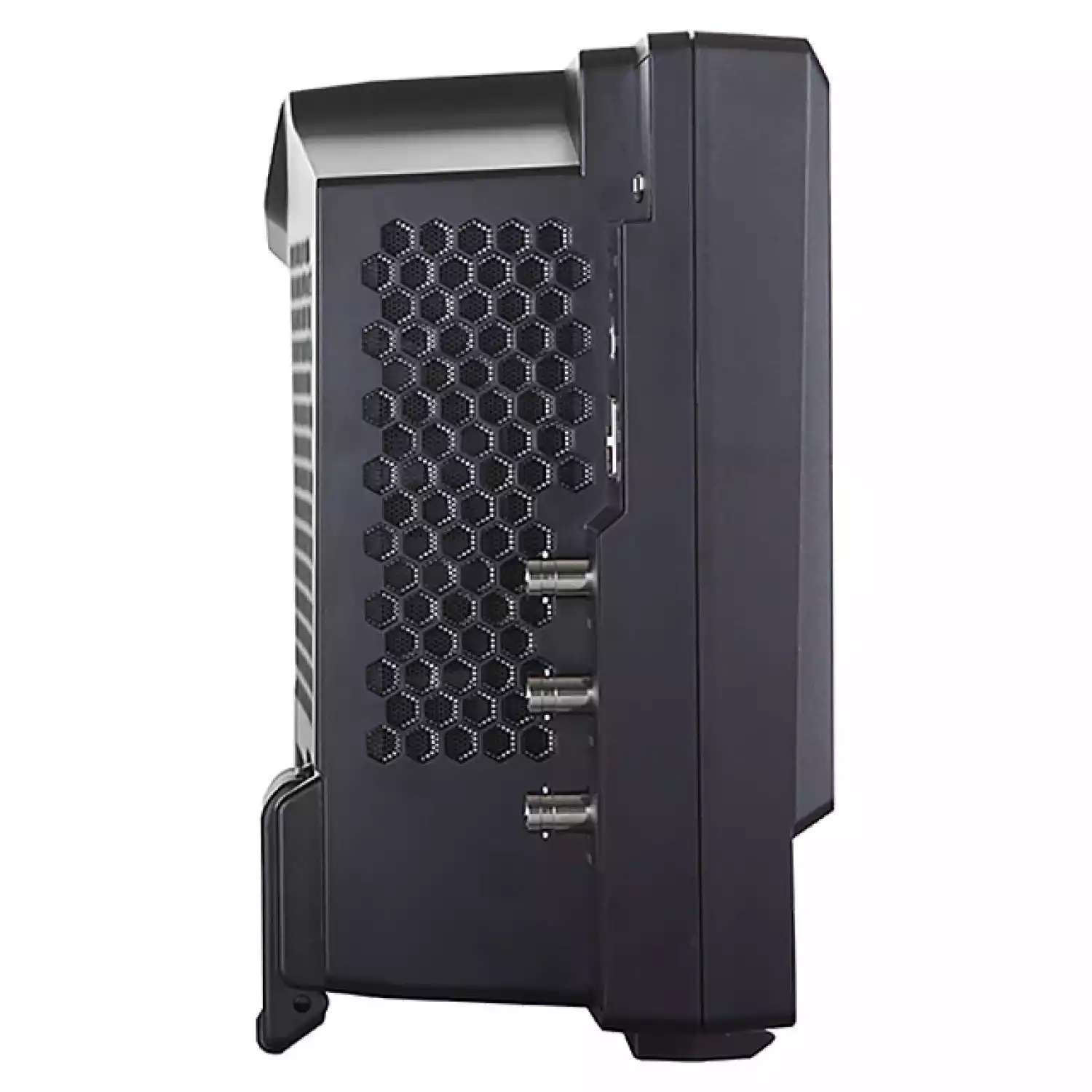

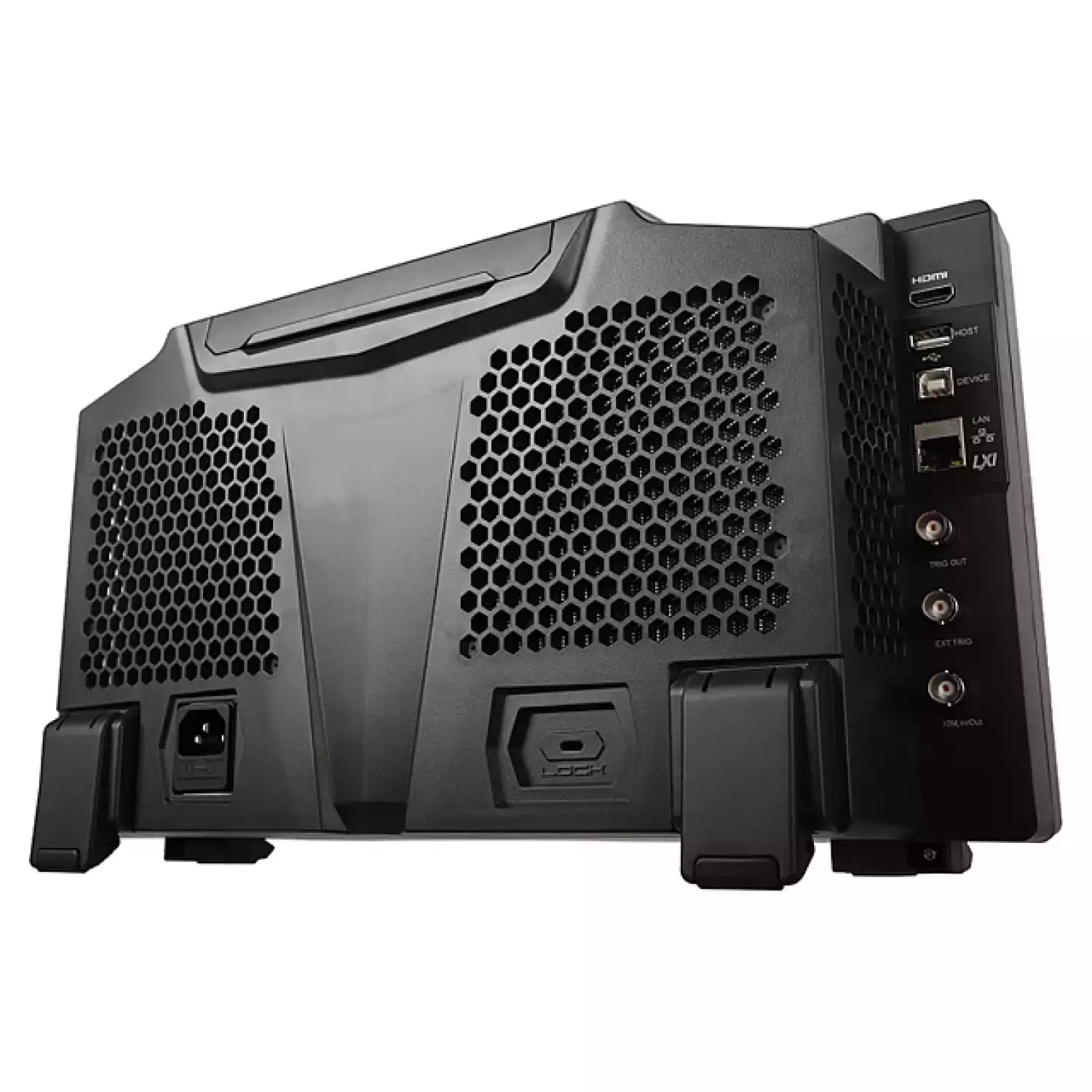

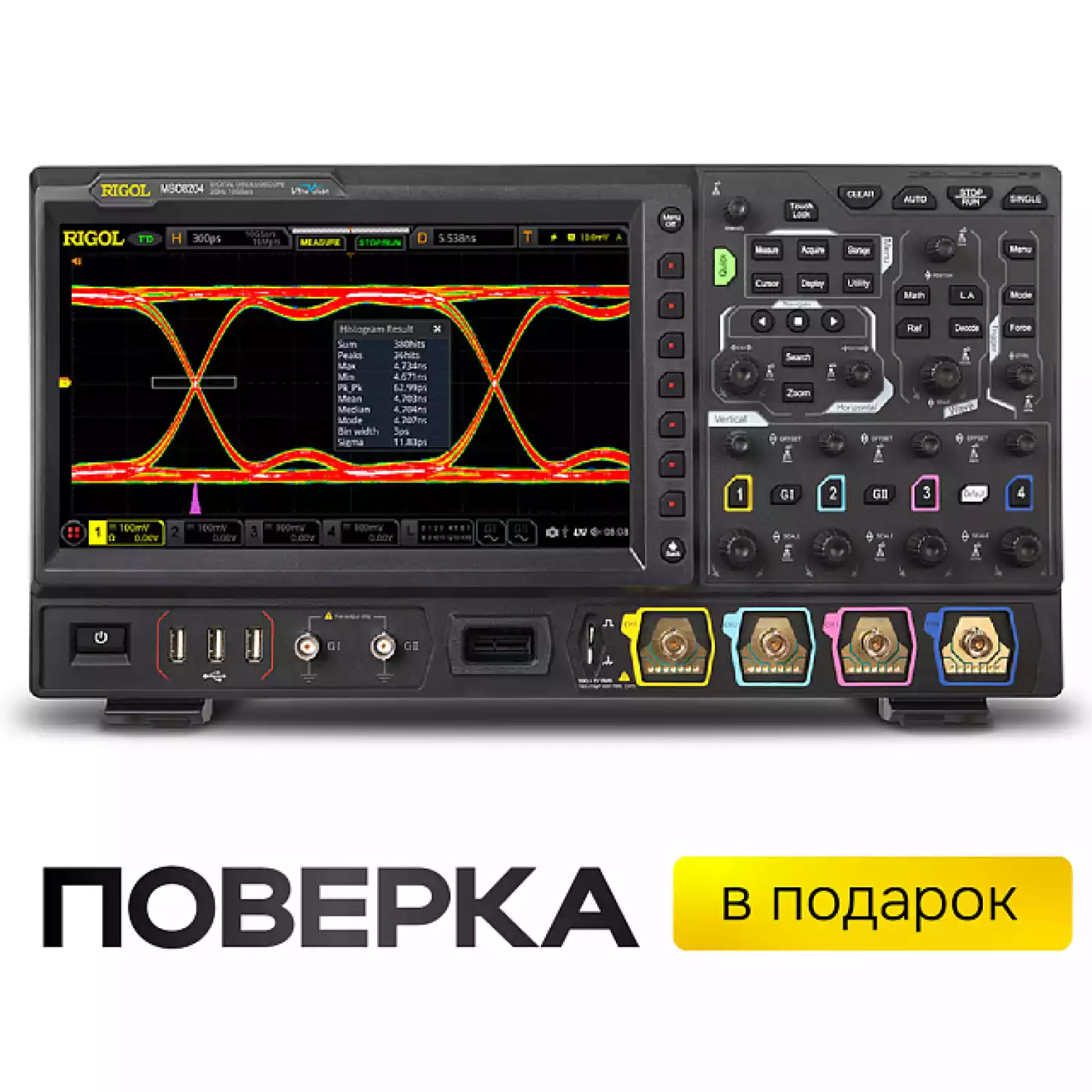

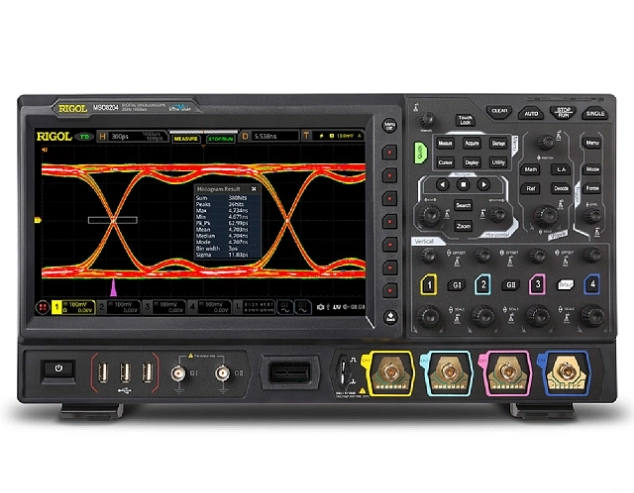

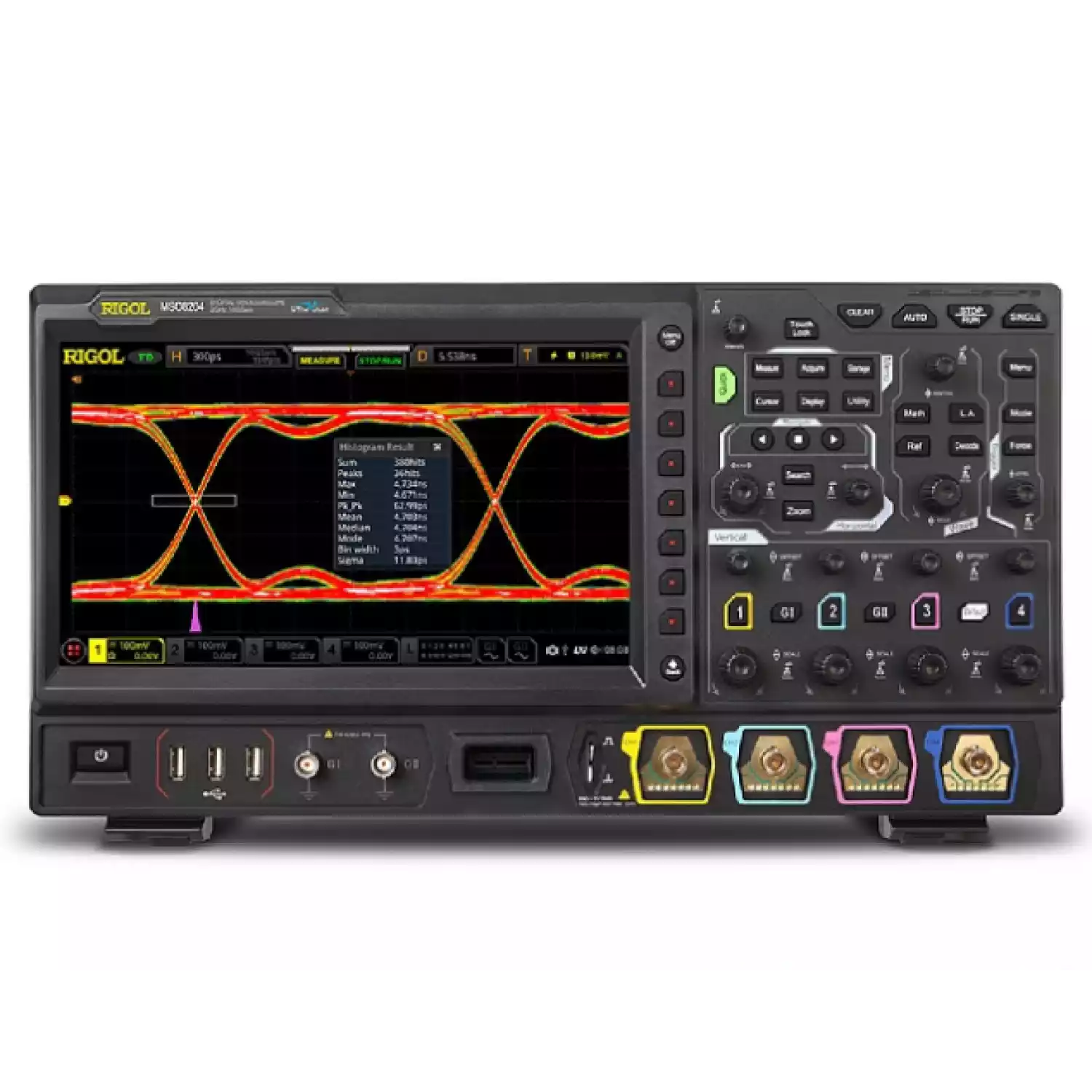

Осциллограф смешанных сигналов RIGOL MSO8204
Осциллограф смешанных сигналов MSO8204 может объединять в одном корпусе до семи измерительных приборов: цифровой осциллограф, 16-канальный логический анализатор, двухканальный генератор сигналов, анализатор спектра, цифровой вольтметр, 6-разрядный частотомер, анализатор протоколов. Такая широкая функциональность достигается путём установки дополнительных опций.
4 аналоговых канала + 16 цифровых (опция). Полоса пропускания - 2 ГГц. Технология UltraVision 2. Максимальная частота дискретизации - 10 Гвыб/с (5 Гвыб/с - два канала, 2,5 Гвыб/с каждый канал). Максимальная память - 500 М точек. АЦП 8 бит (12 бит - высокое разрешение). Скорость захвата 600000 осц./с. Анализ осциллограмм (до 450000 кадров). Расширенная синхронизация (12 типов штатно), протоколы последовательных шин (опция) I²C, RS-232, UART, SPI, CAN, FlexRay, LIN, I²S и MIL-STD-1553. Зональный запуск. Декодирование протоколов (опция). Анализ джиттера и глазковых осциллограмм (опция). 41 тип автоизмерений. Математические функции. Статистика. БПФ. Цифровой вольтметр. Частотомер. Встроенный генератор (опция). Интерфейс: USB-host, USB-device, LAN (c VNC Web, LXI-C), HDMI; GPIB (опция).
Технические характеристики осциллографа смешанных сигналов MSO8204:
| Параметр | Значение | |
| Полоса пропускания | 50 Ом | 2000 МГц При всех включенных каналах максимальная полоса ограничена 1 ГГц |
| 1 МОм | 500 МГц | |
| Режим дискретизации | Реальное время | |
| Количество каналов | 4 аналоговых + 16 цифровых (опция RPL2316) + вход внешней синхронизации | |
| Максимальная скорость захвата осциллограмм | ≥600000 осц./с | |
| Регистрация | ||
| Режим | Обычный Пиковый детектор: 400 пс Усреднение (2, 4, 8, 16…65536 выборок) Высокое разрешение: 12 бит |
|
| Максимальная дискретизация (реальное время) | Аналоговые каналы: 10 Гвыб/с (5 Гвыб/с - два канала; 2,5 Гвыб/с - все каналы) При всех включенных каналах частота дискретизации 2,5 Гвыб/с, а максимальная полоса (с учетом установленных опций расширения полосы пропускания) ограничена 1 ГГц |
|
| Цифровые каналы: 1,25 Гвыб/с на канал |
||
| Глубина записи | Аналоговые каналы: 500 М точек (250 М точек - два канала; 125 М точек - все каналы) |
|
| Цифровые каналы: 62,5 М точек |
||
| Параметры вертикальной системы | ||
| Аналоговые каналы | ||
| Связь по входу | открытый, закрытый | |
| Входной импеданс | 1 MОм ± 1% || 19 пФ ± 3 пФ , 50 Ом ± 1% | |
| Учет ослабления пробников | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X | |
| Определение пробников | автоматическое определение пробников Rigol | |
| Максимальное входное напряжение | 1 МОм | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| 50 Ом | 5 Вскз | |
| Вертикальное разрешение | 8 бит | |
| Вертикальное отклонение | 1 МОм | 1 мВ/дел ~ 10 В/дел |
| 50 Ом | 1 мВ/дел ~ 1 В/дел | |
| Диапазон смещения | 1 МОм | ±1 В (1 мВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| 50 Ом | ±1 В (1 мВ/дел ~ 100 мВ/дел) ±4 В (102 мВ/дел ~1 В/дел) |
|
| Динамический диапазон | ±5 дел (8 бит) | |
| Ограничение полосы пропускания | 1 МОм | 20 МГц, 250 МГц; выбирается для каждого канала |
| 50 Ом | 20 МГц | |
| Погрешность коэффициента усиления | ±2% от полной шкалы | |
| Погрешность смещения | <200 > ≥200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
|
| ESD защита | ±8 кВ (на входе BNC) | |
| Изоляция между каналами | ≥ 100:1 (DC ~ 1 ГГц) ,≥ 30:1 (> 1 ГГц) | |
| Цифровые каналы | ||
| Группировка каналов | 16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
|
| Диапазон порогов | ±20 В с шагом 10 мВ | |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем |
|
| Максималльное входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 Впик | |
| Максимальный динамический диапазон | ±10 В + значение порога | |
| Минимальный размах напряжения | 500 мВп-п | |
| Входной импеданс | ~101 кОм || 8 пФ | |
| Вертикальное разрешение | 1 бит | |
| Параметры горизонтальной системы | ||
| Аналоговые каналы | ||
| Коэффициент развертки | 200 пс/дел ~ 1000 с/дел | |
| Временное разрешение | 2 пс | |
| Погрешность временной баз | ±1 ppm ± 2 ppm/год | |
| Максимальная задержка | Пред-запуск: ≥ 1/2 ширины экрана Пост-запуск: 1 с....100 дел |
|
| Диапазон коррекции смещения между каналами | ±100 нс | |
| Режимы | Y-T, X-Y, самописец (≥200 мс/дел), сканирование ((≥200 мс/дел) | |
| Цифровые каналы | ||
| Минимальная определяемая длительность импульса | 3,2 нс | |
| Максимальная входная частота | 500 МГц | |
| Задержка между каналами | 1 нс (типично), 2 нс (максимально) | |
| Измерения | ||
| Курсорные | Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
|
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 | |
| Автоматические | Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) | |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
|
| Максимальное количество отображаемых на канал | 33 типа | |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev | |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate | |
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) | |
| Анализ | частотомер, цифровой вольтметр, анализ мощности (опция), гистограмма, зональный триггер, анализ глазковых диаграмм и анализ джиттера (опция) | |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени | |
| Математические операции | ||
| Количество отображаемых одновременно | 4 | |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, Trend | |
| Цветовая градация | Поддерживается в математических операциях, в том числе БПФ | |
| БПФ (FFT) | Максимальная длина | 1 М точек |
| Тип окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| Представление | полный дисплей, половина дисплея | |
| Поиск пиков | максимально 15 пиков | |
| Поиск и навигация | ||
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI | |
| Отображение | таблица событий или навигации | |
| Источник | любой аналоговый канал | |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям | |
| Анализ осциллограмм | ||
| Pass / Fail | Источник | аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | Источник | аналоговые каналы (CH1 ~ CH4), результат автоизмерений, результат измерения джиттера |
| Тип | горизонтальные, вертикальные, измерение, измерение джиттера | |
| Измерение | сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | |
| Режим | во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | Источник | аналоговые каналы (CH1 ~ CH4) |
| Темы | температура, интенсивность | |
| Режим | во всех режимах | |
| Декодирование | ||
| Стандартно | Параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) | |
| Опционально | RS-232 / UART декодирование - опция MSO8000-COMP I²C / SPI декодирование - опция MSO8000-EMBD LIN / CAN декодирование - опция MSO8000-AUTO FlexRay декодирование - опция MSO8000-FLEX I²S декодирование - опция MSO8000-AUDIO MIL-STD-1553 декодирование - опция MSO8000-AERO |
|
| Анализ глазковых диаграмм (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | высота глаза, ширина глаза, основание глаза, вершина глаза, амплитуда глаза, % пересечения, добротность | |
| Измерение джиттера (опция MSO8000-JITTER) | ||
| Источник | любой аналоговый канал | |
| Измерение | TIE, Cycle ~ Cycle, +Width ~ +Width, -Width ~ -Width | |
| Отображение | Тренд, гистограмма | |
| СИСТЕМА ЗАПУСКА | ||
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети | |
| Режим запуска | Авто, обычный, одиночный | |
| Тип связи | AC, DC, ФВЧ (75 кГц), ФНЧ (75 кГц) | |
| Шумовая режекция | Вкл / Выкл | |
| Блокировка уровня запуска | 8 нс ~ 10 с | |
| Полоса запуска | Внутренний | аналоговая полоса осциллографа |
| Внешний | 200 МГц | |
| Чувствительность триггера | Внутренний | 1 дел.: <10 > 0,6 дел.: 10 мВ/дел ~ 19,8 мВ/дел 0,4 дел.: 20 мВ/дел ~ 49,5 мВ/дел 0,35 дел.: ≥ 50 мВ/дел |
| Внешний | DC ~ 100 МГц: 200 мВпп 100 МГц ~ 200 МГц: 500 мВпп |
|
| Диапазон уровня запуска | Внутренний | ±5 делений от центра экрана |
| Внешний | ±8 В | |
| Сеть | фиксировано 50% | |
| Зональный триггер | Установка | нарисованная вручную область на экране |
| Условие запуска | пересекается "Intersect" или не пересекается "Not Intersect" | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Типы запуска | Штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту Опционально: RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
|
| Запуск по фронту | Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний, сеть | |
| Запуск по длительности импульса | Условие запуска | положительная полярность импульса: >, <, > отрицательная полярность импульса: >, <, > |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по скорости нарастания | Условие запуска | положительная или отрицательная полярность: >, <, > |
| Диапазон установок | 800 пс ~ 10 с | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по видеосигналу | Система | NTSC, PAL и SECAM |
| Стандарт | 480p/60Hz, 576p/50Hz, 720p/60Hz, 720p/50Hz, 720p/30Hz, 720p/25Hz, 720p/24Hz, 1080p/60Hz, 1080p/50Hz, 1080p/30Hz, 1080p/25Hz, 1080p/24Hz, 1080i/60Hz, 1080i/50Hz | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по шаблону | Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по длительности события | Установка | H, L, X |
| Условие запуска | >, <, >, вне интервала >< | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по истечении времени (TimeOut) | Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск по ранту | Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по окну | Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| Запуск по задержке | Фронт | нарастающий, спадающий |
| Условие задержки | >, <, >, вне интервала >< | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск Установка / Удержание | Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с | |
| Запуск по N фронту | Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| Запуск Установка / Удержание (Setup / Hold) | Установка | H, L |
| Условие | < | |
| Время установки / удержания | 8 нс ~ 1 с | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| RS-232 / UART запуск (опция MSO8000-COMP) | Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| I²C запуск (опция MSO8000-EMBD) | Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, Address & Data |
| Разрядность адреса | 7 бит, 8 бит, 10 бит | |
| Длина | 1 ~ 5 байт | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| SPI запуск (опция MSO8000-EMBD) | Условие запуска | CS, TimeOut |
| Разрядностья | 4 бит ~ 32 бит | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| CAN запуск (опция MSO8000-AUTO) |
Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Answer Error, Check Error, Format Error, Random |
| Тип сигнала | CAN_H, CAN_L, TX/RX, DIFF | |
| Скорость | до 5 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| FlexRay запуск (опция MSO8000-FLEY) |
Условие запуска | Позиция (TSS End, FSS_BSS End, FES End, DTS End); фрейм (Invalid, Syn, Start , All); символ (CAS/MTS, WUS); ошибка (Head CRC Err, Tail CRC Err, Decode Err, Random Err). |
| Скорость | до 10 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| LIN запуск (опция MSO8000-AUTO) |
Условие запуска | Sync, ID, Data, Data&ID, Wakeup, Sleep, Error |
| Скорость | до 20 Мбит/сек | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) | |
| I²S запуск (опция MSO8000-AUDIO) |
Тип канала | левый, правый, левый и правый |
| Условие сравнения | ＝, ≠, ＞, ＜, ＜＞, ＞＜ | |
| Режимы | I²S, LJ, RJ | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) только для четырехканальных моделей |
|
| MIL-STD-1553 запуск (опция MSO8000-AERO) |
Условие запуска | Data Sync, Cmd Sync, All Sync, Data word, command word, status word, Error (ошибка синхронизации и ошибка четности) |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) | |
| ГЕНЕРАТОР СИГНАЛОВ (опция MSO8000-AWG) | ||
| Количество каналов | 2 | |
| Частота дискретизации | 200 Мвыб/сек | |
| Вертикальное разрешение | 14 бит | |
| Максимальная частота | 25 МГц | |
| Стандартные формы | синусоидальный, прямоугольный, пилообразный, импульсный, постоянное напряжение DC, шумовой | |
| Встроенные формы | sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус | |
| Синусоидальный сигнал | ||
| Диапазон | 100 мГц...25 МГц | |
| Неравномерность | ±0,5 дБ (относительно 1 кГц) | |
| Гармонические искажения | -40 дБн | |
| Негармонические искажения | -40 дБн | |
| Коэффициент гармоник | 1% | |
| Отношение сигнал / шум | 40 дБ | |
| Прямоугольный / Импульсный сигнал | ||
| Диапазон прямоугольного сигнала | 100 мГц...15 МГц | |
| Диапазон импульсного сигнала | 100 мГц...1 МГц | |
| Время нарастания / спада | < > | |
| Выброс | < > | |
| Коэффициент заполнения | 50% фикс. - прямоугольный сигнал 10%...90% - импульсный сигнал |
|
| Разрешение коэффициента заполнения | 1% или 10 нс, что больше | |
| Минимальная длительность импульса | 20 нс | |
| Разрешение длительности импульса | 5 нс | |
| Джиттер | 5 нс | |
| Пилообразный сигнал | ||
| Диапазон | 100 мГц...100 кГц | |
| Линейность | 1% | |
| Симметрия | 0%...100% | |
| Шумовой сигнал | ||
| Полоса | >25 МГц | |
| Встроенные формы | ||
| Диапазон | 100 мГц...1 МГц | |
| Произвольная форма | ||
| Диапазон | 100 мГц...10 МГц | |
| Количество точек | 2...16 К точек | |
| Дополнительные свойства | поддержка сохранения и загрузки форм | |
| Частота | ||
| Точность | 100 ppm (<10 >10 кГц) | |
| Разрешение | 100 мГц или 4 бит, что больше | |
| Амплитуда | ||
| Уровень | 20 мВп-п ... 5 Вп-п (высокий импеданс) 10 мВп-п ... 2,5 Вп-п (50 Ом) |
|
| Разрешение | 100 мкВ или 3 бит, что больше | |
| Точность | 2% (на частоте 1 кГц) | |
| Смещение | ||
| Уровень | ±2,5 В (высокий импеданс) ±1,25 В (50 Ом) |
|
| Разрешение | 100 мкВ или 3 бит, что больше | |
| Точность | ±(2%уст.значения + 5 мВ + 0,5%амплитуды) | |
| Модуляция | ||
| Тип | АМ, ЧМ, ШИМ | |
| АМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Глубина модуляции: 0% ... 120% |
|
| ЧМ | Модулирующий сигнал: синусоидальный, прямоугольный, пила, шумовой Частота: 1 Гц ... 50 кГц Смещение: 1 Гц... несущая частота |
|
| ШИМ | Модулирующий сигнал: прямоугольный с 50% коэффициентом заполнения Частота: 1 Гц ... 50 кГц Частота скачка: 100 мГц... максимальная несущая частота |
|
| Свипирование | ||
| Закон | линейный / логарифмический | |
| Интервал свипирования | 1 мс ... 500 с | |
| Частота | Внутри диапазона частот | |
| Пачки импульсов | ||
| Режим | N циклов, непрерывный | |
| Количество импульсов | 1 ... 1 000 000 | |
| Период | 1 мкс ... 500 с | |
| Задержка | 0...100 с | |
| Источник запуска | внутренний, ручной | |
| ЦИФРОВОЙ ВОЛЬТМЕТР | ||
| Источник | аналоговые каналы (CH1 ~ CH4) | |
| Функция измерения | DC, AC+DC RMS, AC RMS | |
| Разрешение | ACV / DCV: 3 бита | |
| Режим измерения | диаграмма, превшение свыше 3 сек | |
| ЧАСТОТОМЕР | ||
| Общие параметры | Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний |
| Разрешение | 6 бит, пользовательская | |
| Максимальная частота | максимальная частота аналогового канала или 1,2 ГГц (что меньше) | |
| Функция измерения | частота, период, счет ипульсов | |
| Суммирование | Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов | |
| Временная база | внутренний источник опорной частоты | |
| ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
| Дисплей | ||
| Тип дисплея | диагональ 10,1", емкостной сенсорный мультитач | |
| Разрешение дисплея | 1024 (по горизонтали) × 600 (по вертикали) точек | |
| Сетка | 10 делений (по вертикали) x 8 делений (по горизонтали) | |
| Послесвечение | выкл; от 100 мс до 10 с; бесконечно | |
| Яркость | 256 уровней (ЖК HDMI) | |
| Энергонезавсисмая память | ||
| Формат сохранения | настройки | setup (*.stp) |
| изображения | image (*.png, *.bmp, *.tif, *.jpg) | |
| осциллограммы и данные | CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
|
| Опорные осциллограммы | 10 осциллограмм | |
| Порты ввода/вывода | ||
| USB 2.0 Hi-speed Host | 3 на передней панели, 1 на задней панели | |
| USB 2.0 Hi-speed Device | 1 на задней панели (совместимость с USBTMC) | |
| LAN | 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) | |
| GPIB | адаптер USB-GPIB (опция) | |
| WEB интерфейс | поддержка VNC Web | |
| HDMI видеовыход | 1 на задней панели (HDMI 1.4b, A plug) | |
| Aux Output комбинированный выход | Разъем | BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) |
| Выход синхронизации (Trig Out) |
Импульсный сигнал синхронизации | |
| Выход "Годен / Не годен" (Pass / Fail) | Импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс) | |
| 10 M In/Out | Вход | Импеданс 50 Ом Амплитуда 130 мВпп ~ 4.1 Впп (-10 дБм, 20 дБм) Частота 10 МГц ± 10 ppm |
| Выход | Импеданс 50 Ом Амплитуда 1,5 Впп (синусоидальная форма) |
|
| Выход компенсации пробника | Частота | меандр 1 кГц |
| Амплитуда | 3 Вп-п | |
| Питание | ||
| Напряжение | 100 ~ 240 Вэфф. AC, 45 ~ 440 Гц | |
| Потребляемая мощность | <250 > | |
| Предохранитель | 3,15 A, T тип, 250 В | |
| Массо-габаритные параметры | ||
| Габаритные размеры (Ш*В*Г) | 410 мм × 224 мм × 135 мм (Ш*В*Г) | |
| Вес | 4,0 кг без упаковки 9,2 кг с упаковкой |
|
Комплект поставки:
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
zubarev_anton
