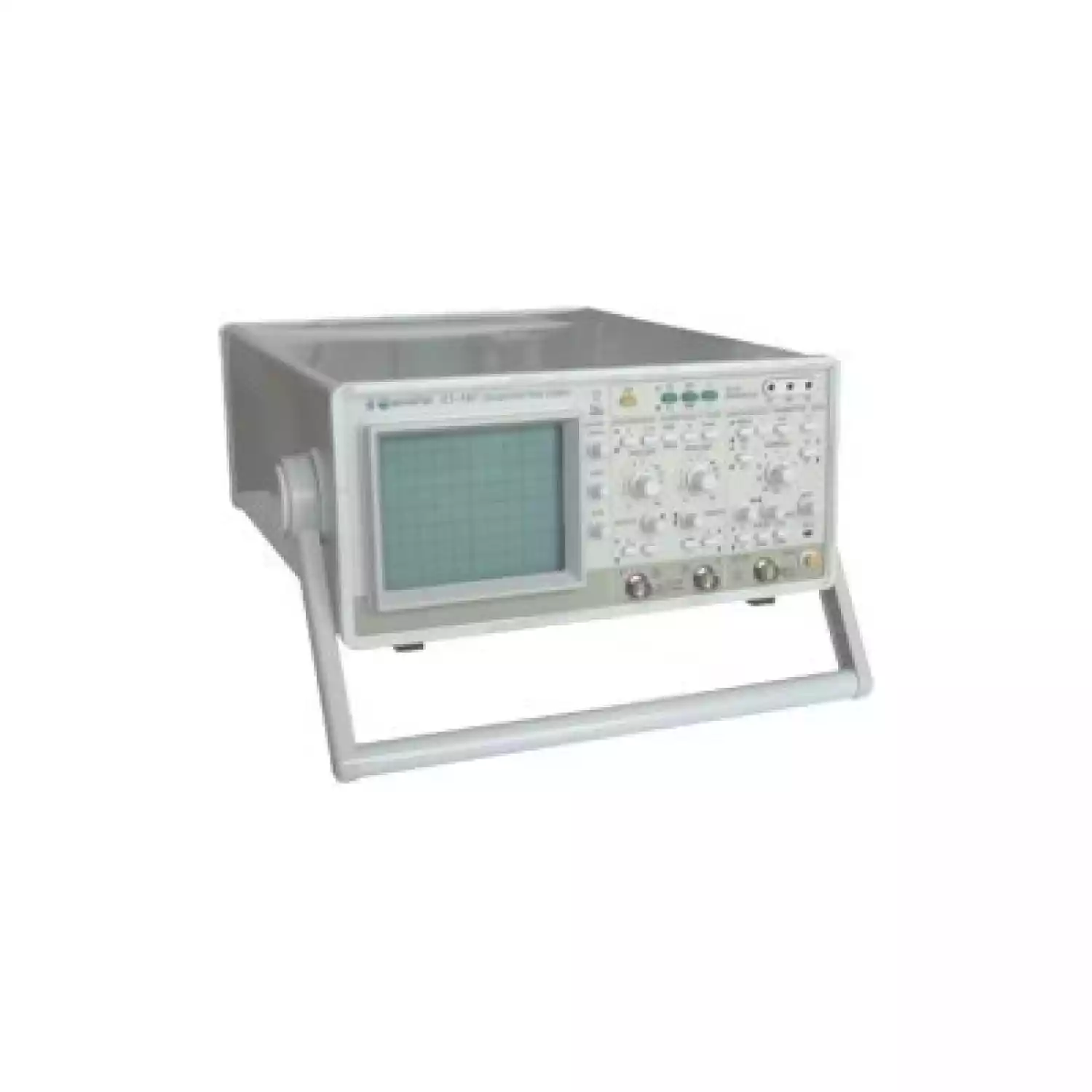

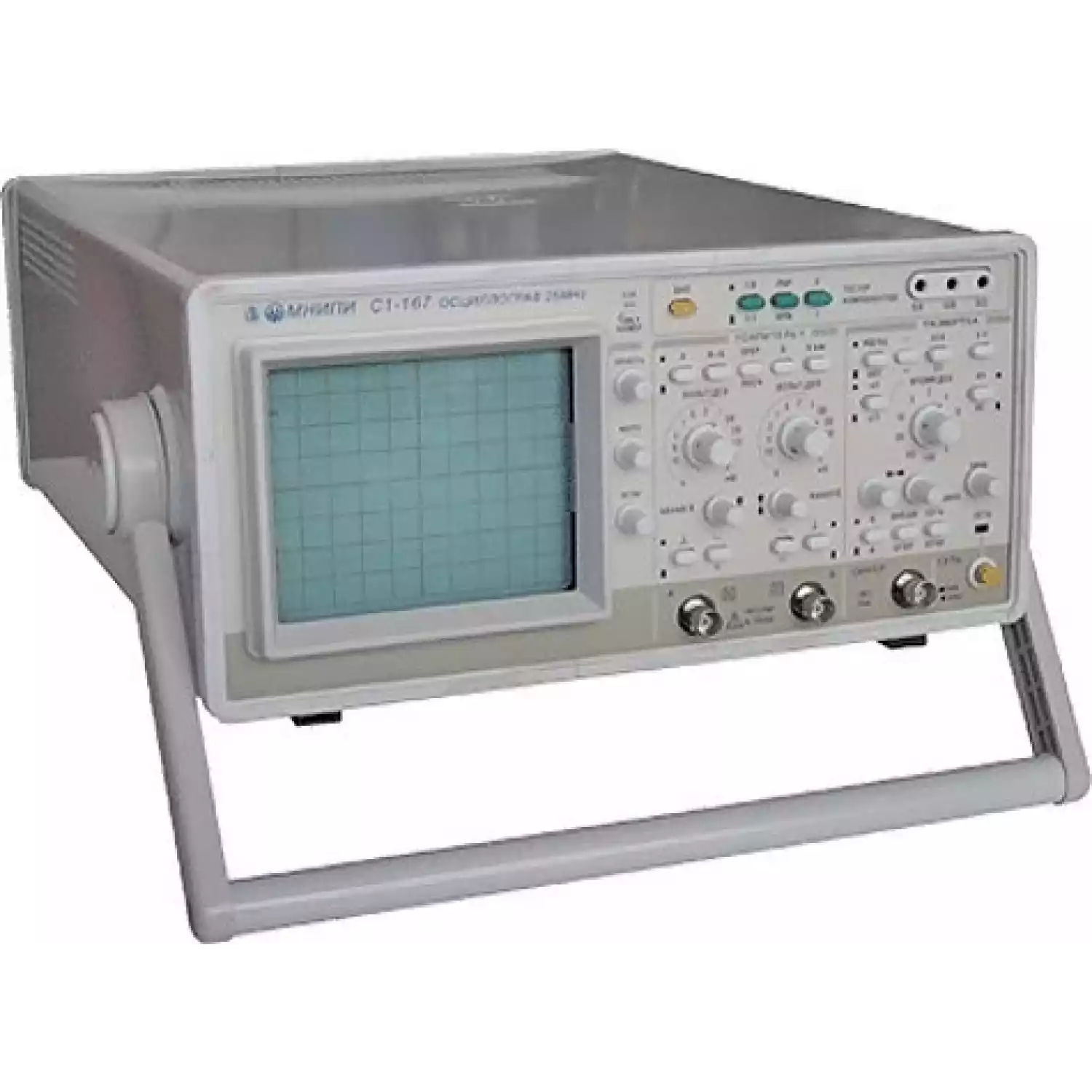

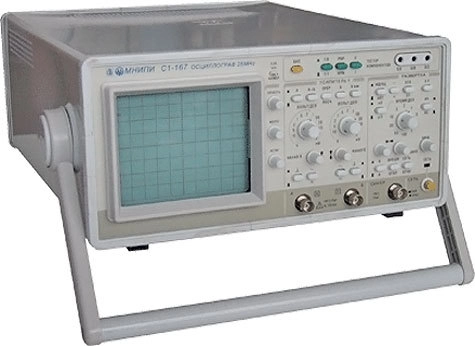

С1-167 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-25 МГц.
Вертикальное отклонение | |
Число каналов | 2 |
Полоса пропускания: | 0 - 25 мГц |
Коэффициенты отклонения | 2 мВ/дел - 10 В/дел (шаг1-2-5) |
Погрешность установки | ±3 %, ±4 % с делителем 1:10 |
Время нарастания ПХ | ≤ 14 нс |
Входной импеданс | 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ) |
Входное напряжение:
с открытым входом с закрытым входом с делителем 1:10 |
≤110 ≤110 ≤250 |
Режимы по вертикали: анал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б |
|
Горизонтальное отклонение | |
Коэффициенты развёртки | 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5) |
Погрешность установки | ±4% , с растяжкой ±5% |
Растяжка развёртки | x 10 |
Режимы развёртки | автоколебательный, ждущий |
Синхронизация | |
Источники | канал А, канал Б, сеть, внешняя |
Вход и уровень внешней синхронизации | 1 Мом/25 пФ; 0,2 - 10 В |
Режим X-Y: Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %) |
|
Z - вход: частотный диапазон 0 - 3 МГц, входной импеданс 100 кОм/50 пФ |
|
Тестер компонентов | |
ось Х | ±12 В |
ось Y | ±12 мА |
Тестовый ток базы | ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8 |
Тестовое напряжение З-И | ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8 |
Общие характеристики | |
Встроенный калибратор | "меандр" (1000±10) Гц, (0,6±0,006) В |
Размер экрана | 80x100 мм |
Питание | 230 В ±10%, 50 Гц |
Потребляемая мощность | 80 В · А |
Габаритные размеры (HxWxD) | 140x300x380 мм |
Масса | 8 кг |
Условия эксплуатации:
Рабочая температура |
5°С - 40°С |
