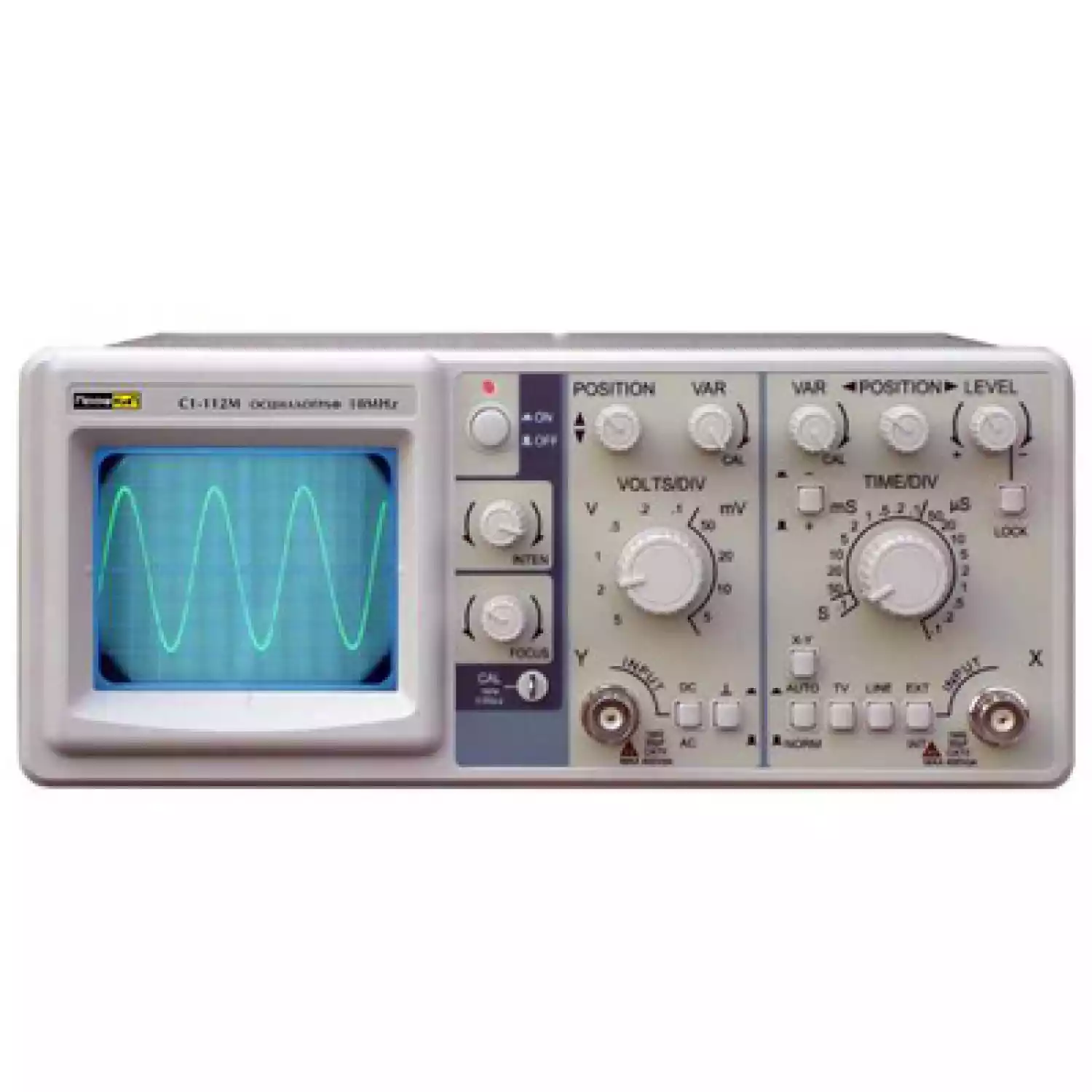

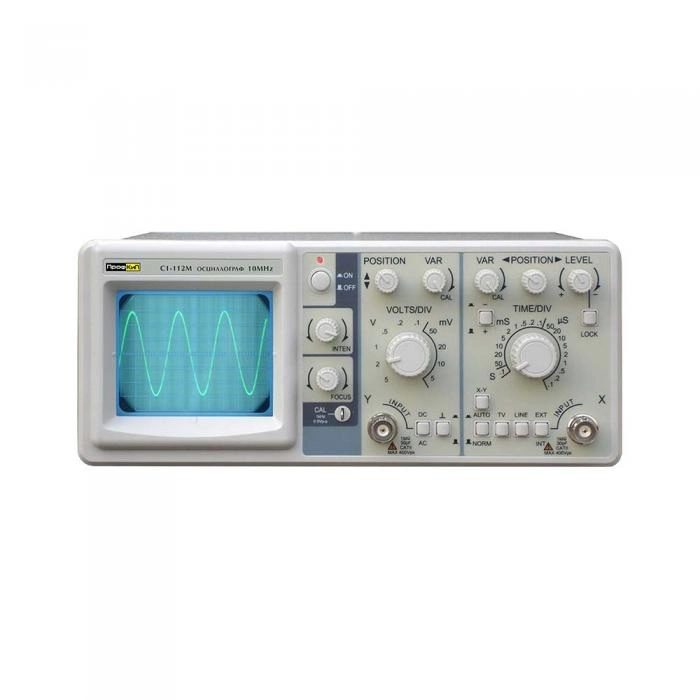

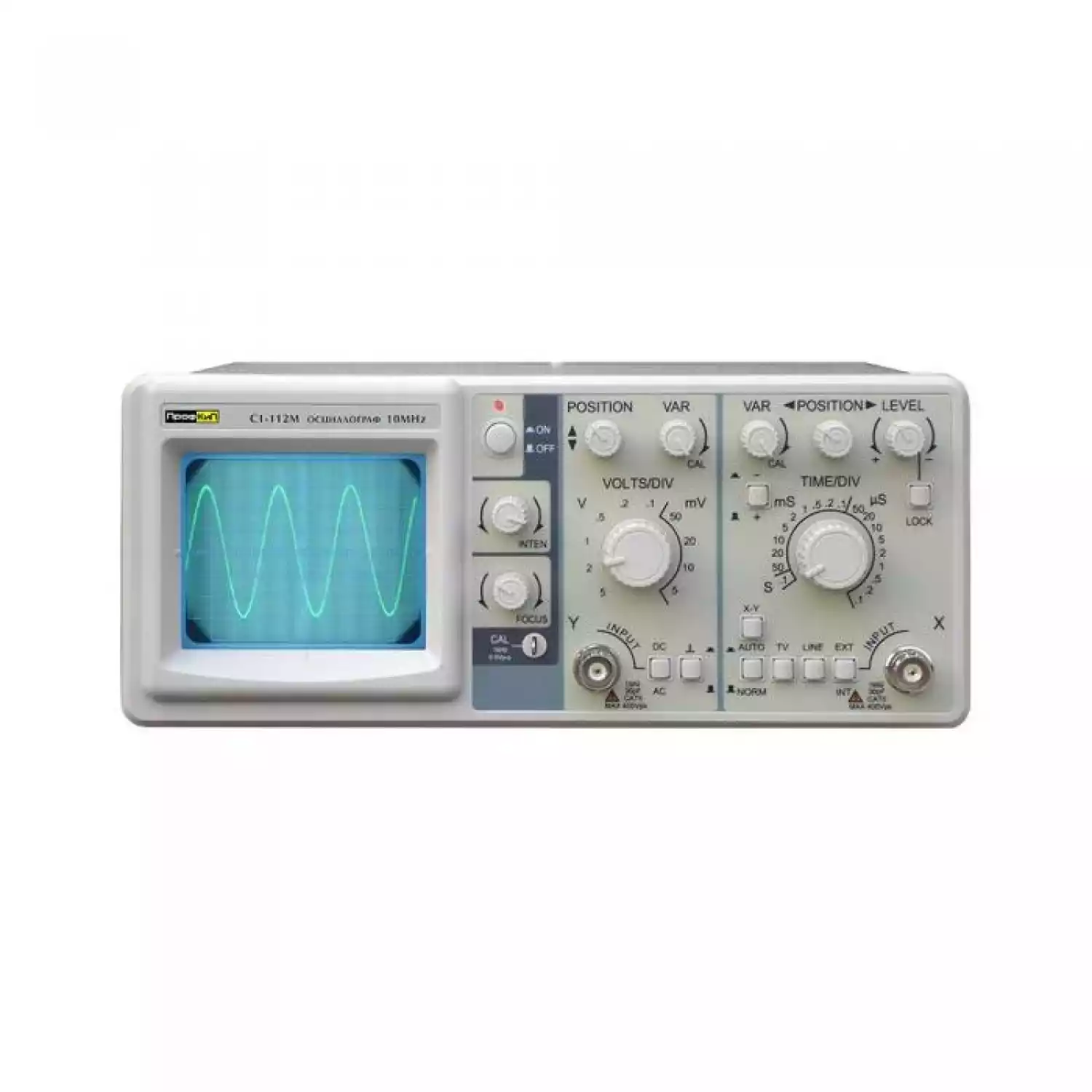

Осциллограф универсальный ПРОФКИП С1-112М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц.
Рекомендован для использования в образовательных учреждениях.
Параметры |
Значения |
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
круглая, 3 дюйма |
Экспозиционная площадь |
8 х 10 дел (1 дел = 6 мм) |
Ускоряющее напряжение |
1.3 кВ |
Канал вертикального отклонения |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±3% |
Полоса пропускания (-3 дБ) |
0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход) |
Максимальное входное напряжение |
400 В |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Входной импеданс |
1 МОм ±3% /30 пФ ±5 пФ |
Регулировка коэффициента |
2.5:1 |
Канал вертикального отклонения |
|
Коэффициент развертки |
0.1 мкс /дел … 0.1 с/дел ±3% |
Регулировка коэффициента |
2.5:1 |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
Источник синхронизации |
внутренний (INT), сеть (LINE), внешний (EXT) |
Полярность синхронизации |
«+» или «-» |
Чувствительность |
1 дел (INT) 0.3 В (EXT) 2 дел (TV) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
160 В |
Режим X-Y |
|
Чувствительность |
0.5 В /дел (X) 5 мВ /дел … 5 В /дел (Y) |
Частотный диапазон (-3 дБ) |
0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC) |
Сдвиг фазы |
≤ 3° (50 кГц) |
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц ±2% |
Выходное напряжение |
0.5 Впик-пик ±2% |
Общие характеристики |
|
Питание |
110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
Габариты |
225х91х290 мм |
Вес |
3 кг |
