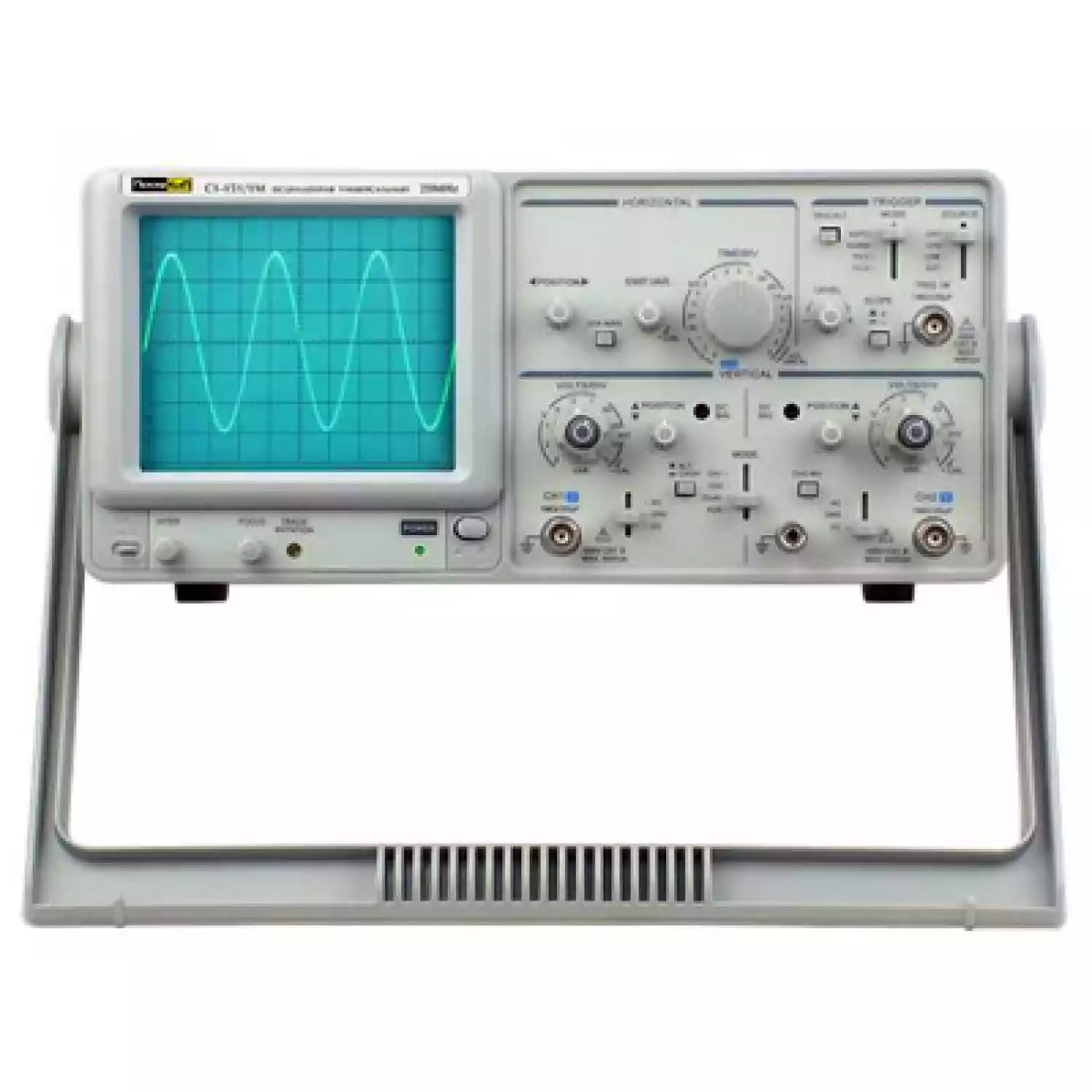

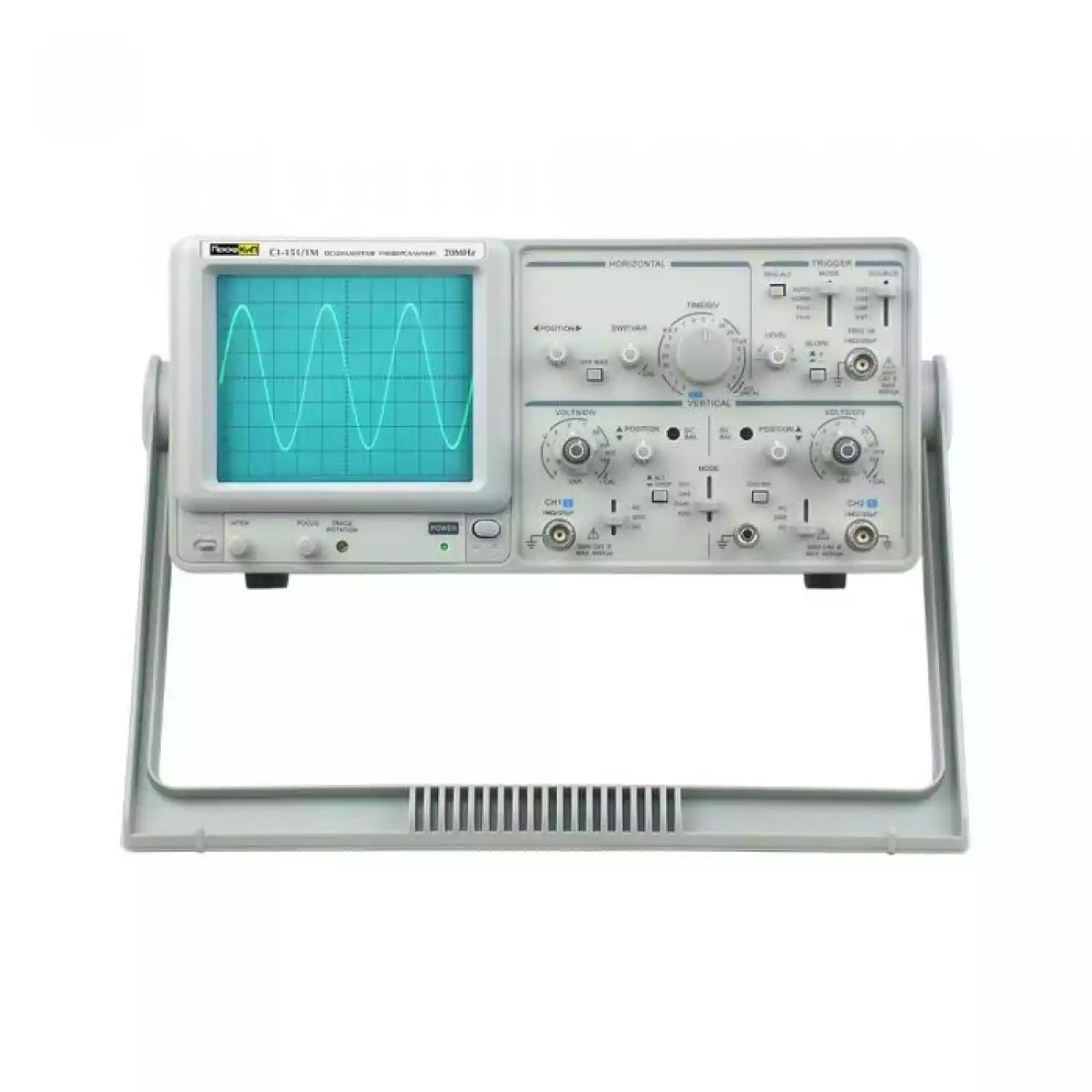

Осциллограф универсальный ПРОФКИП С1-151/1М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана.
Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах.
Осциллограф универсальный ПРОФКИП С1-151/1М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.
Параметры |
Значения |
Электронно-лучевая трубка (ЭЛТ) |
|
Тип |
прямоугольный, 6 дюймов |
Экспозиционная площадь |
8 х 10 дел (1 дел = 1 см) |
Ускоряющее напряжение |
2 кВ |
Z-вход |
|
Входное сопротивление |
~ 47 кОм |
Входной уровень |
≥ 5 Впик-пик |
Частотный диапазон |
2 МГц |
Канал вертикального отклонения |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±3% |
Полоса пропускания (-3 дБ) |
0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход) |
Время нарастания |
≤ 17.5 нс |
Входной импеданс |
~ 1 МОм /25 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Вход усилителя |
открытый (DC), закрытый (АС), заземленный (GND) |
Режим работы |
канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV) |
Канал горизонтального отклонения |
|
Коэффициент развертки |
0.2 мкс /дел … 0.5 с /дел 20 нс /дел … 50 мс /дел при масштабировании |
Точность |
±3% ±5% при масштабировании |
Масштабирование развертки |
х 10 |
Максимальный коэффициент развертки |
20 нс /дел |
Линейность развертки |
±5% ±10% при масштабировании |
Синхронизация |
|
Режим |
автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK) |
Источник синхронизации |
канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT) |
Вход усилителя |
закрытый (AC) |
Полярность синхронизации |
«+» или «-» |
Чувствительность (20 Гц … 2 МГц) |
0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Чувствительность (2 МГц … 20 МГц) |
1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT) ТВ-синхроимпульс > 1 дел при 1 В (EXT) |
Внешний вход синхронизации |
|
Входной импеданс |
1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение |
400 В при 1 кГц |
Режим X-Y |
|
Чувствительность |
5 мВ /дел … 5 В /дел ±4% |
Частотный диапазон X-входа |
500 кГц |
Сдвиг фазы |
≤3° (50 кГц) |
Выходной сигнал |
|
Выход сигнала канала 1 |
|
Калибратор |
|
Форма сигнала |
положительный меандр |
Частота |
1 кГц |
Выходное напряжение |
2 Впик-пик ±2% |
Общие характеристики |
|
Питание |
110 В /220 В ±10%, 50 Гц /60 Гц |
Габариты |
310х150х455 мм |
Вес |
8 кг |
