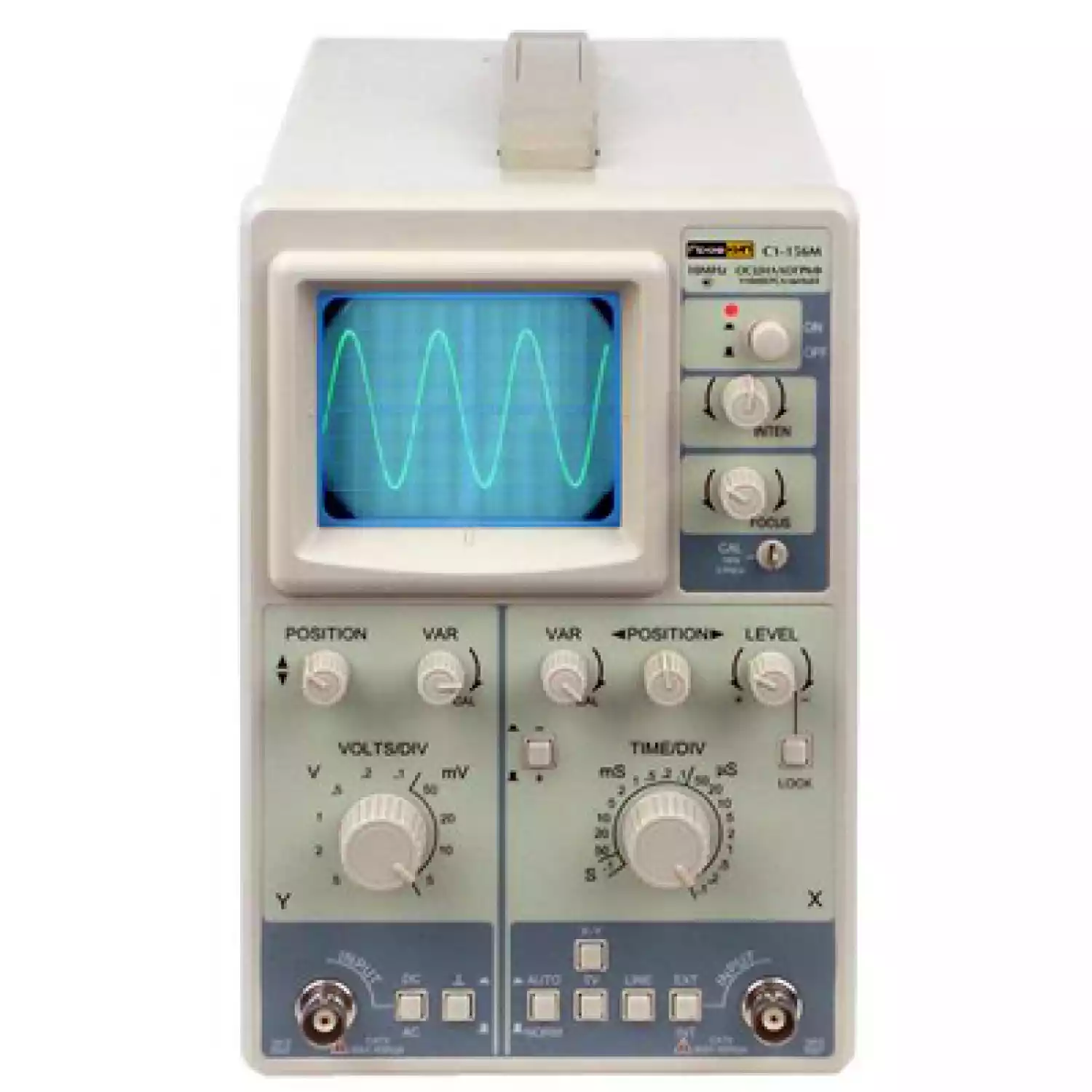

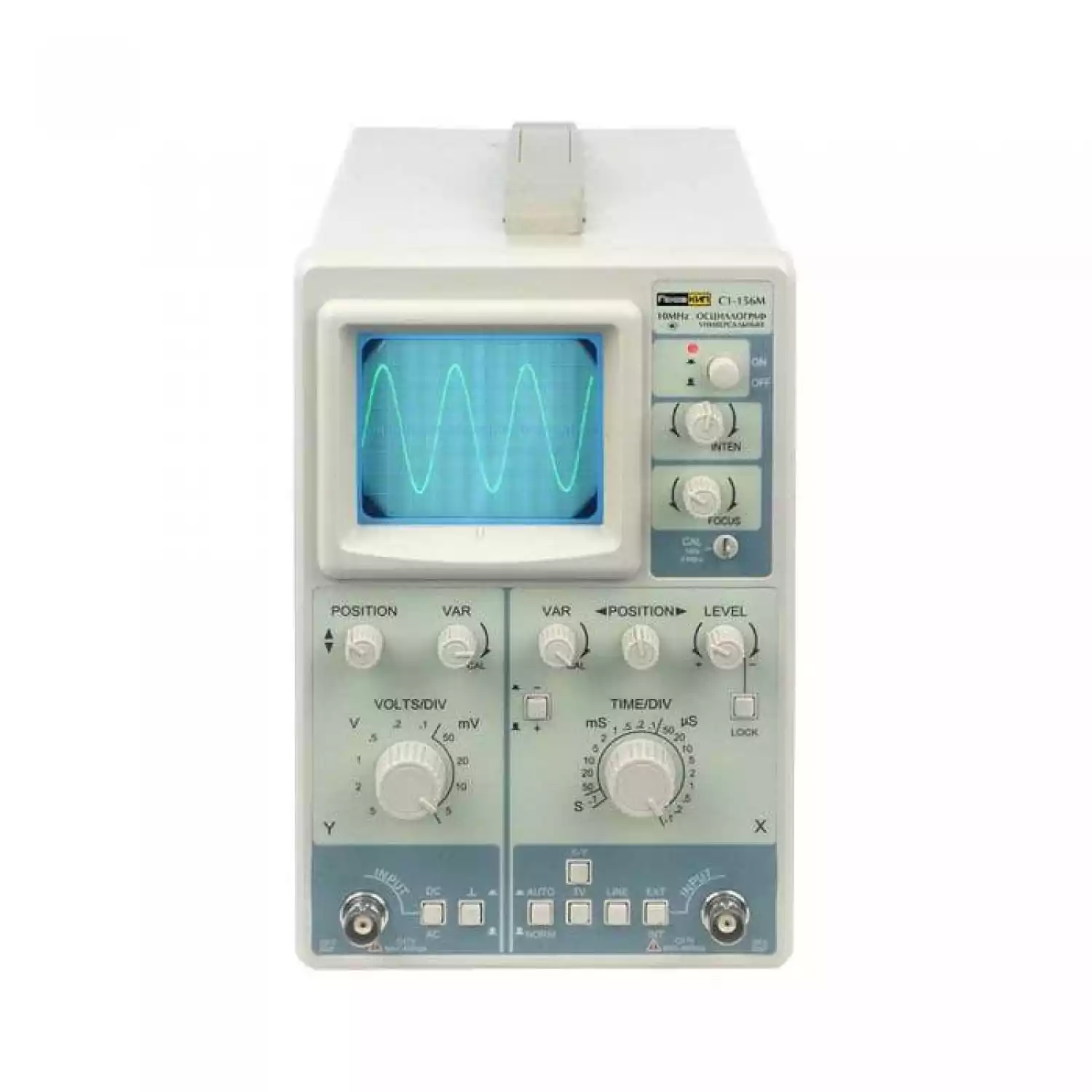

Осциллограф универсальный ПРОФКИП С1-156М предназначен для исследования формы периодических электрических сигналов путем визуального наблюдения и измерения амплитуд в диапазоне от 0 МГц до 10 МГц.
Рекомендован для использования в образовательных учреждениях.
Параметры
|
Значения
|
Электронно-лучевая трубка (ЭЛТ) | |
Тип | круглая, 3 дюйма |
Экспозиционная площадь | 8 х 10 дел (1 дел = 6 мм) |
Ускоряющее напряжение | 1.3 кВ |
Канал вертикального отклонения | |
Чувствительность | 5 мВ /дел … 5 В /дел ±3% |
Полоса пропускания (-3 дБ) |
0 МГц … 10 МГц (открытый вход)
10 Гц … 10 МГц (закрытый вход)
|
Максимальное входное напряжение | 400 В |
Вход усилителя | открытый (DC), закрытый (АС), заземленный (GND) |
Входной импеданс | 1 МОм ±3% /30 пФ ±5 пФ |
Регулировка коэффициента | 2.5:1 |
Канал горизонтального отклонения | |
Коэффициент развертки | 0.1 мкс /дел … 0.1 с/дел ±3% |
Регулировка коэффициента | 2.5:1 |
Синхронизация | |
Режим | автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV) |
Источник синхронизации | внутренний (INT), сеть (LINE), внешний (EXT) |
Полярность синхронизации | «+» или «-» |
Чувствительность |
1 дел (INT)
0.3 В (EXT)
2 дел (TV)
|
Внешний вход синхронизации | |
Входной импеданс | 1 МОм ±3% /25 пФ ±5 пФ |
Максимальное входное напряжение | 160 В |
Режим X-Y | |
Чувствительность |
0.5 В /дел (X)
5 мВ /дел … 5 В /дел (Y)
|
Частотный диапазон (-3 дБ) |
0 МГц … 1 МГц (DC)
10 Гц … 1 МГц (AC)
|
Сдвиг фазы | ≤3° (50 кГц) |
Калибратор | |
Форма сигнала | положительный меандр |
Частота | 1 кГц ±2% |
Выходное напряжение | 0.5 Впик-пик ±2% |
Общие характеристики | |
Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц |
Габариты | 140х196х225 мм |
Вес | 3 кг |
