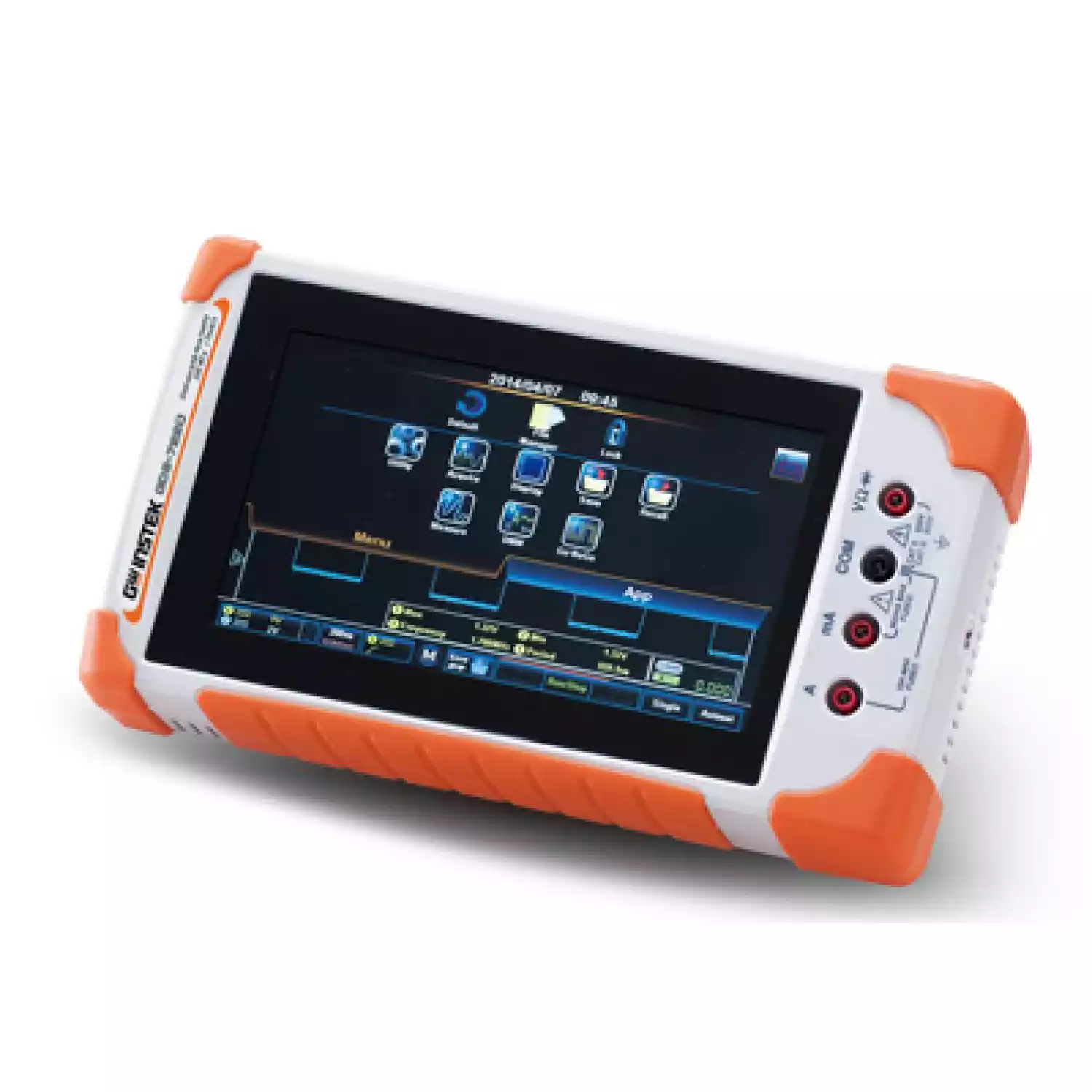

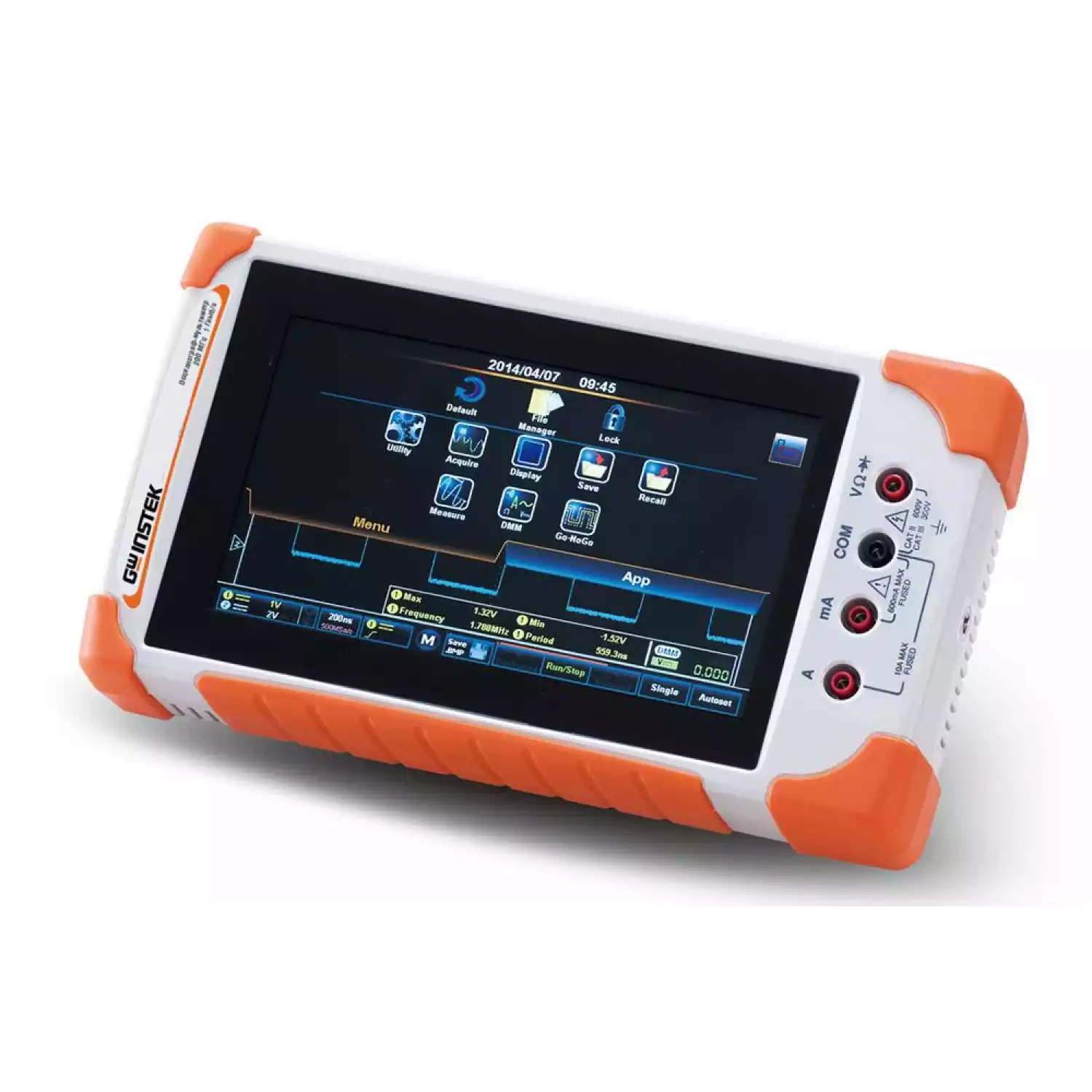

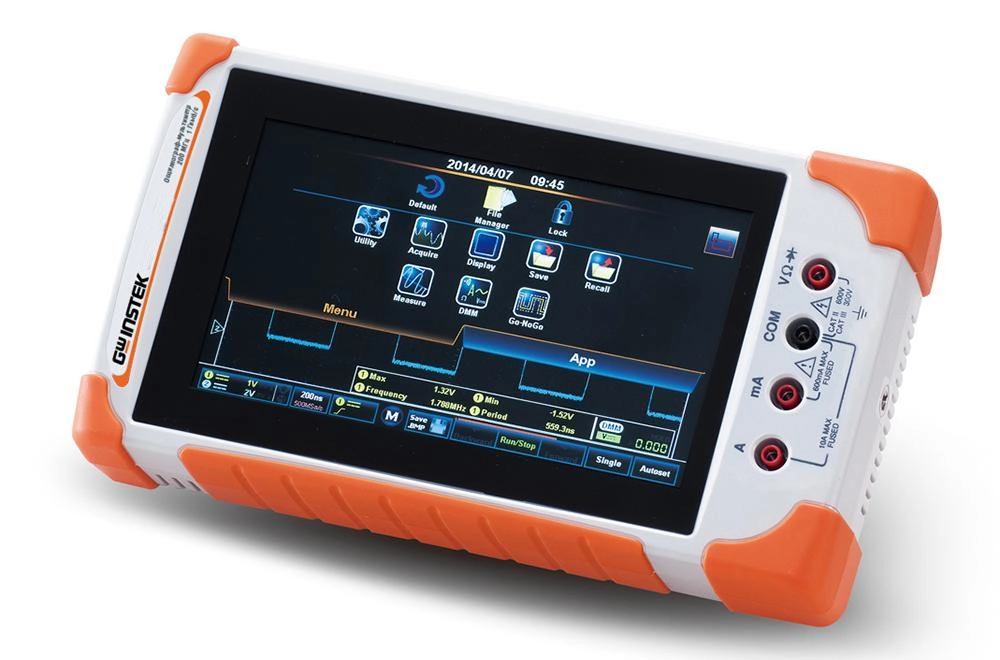

Первые портативные осциллографы-мультиметры с емкостным сенсорным экраном от компании GW Instek: серия GDS-7200 и GDS-7300. Комбинация 2-х функций в компактном приборе, их утонченный дизайн и современный конструктив, а также функциональные особенности расширяют сферы возможного применения скопметров.
Новинки оснащены сенсорным емкостным ЖК-дисплеем (диагональ 17,8 см) с поддержкой технологии multi-touch. Эта функция сенсорного экрана, осуществляющая одновременное определение координат двух и более точек касания, позволяет применять жесты многозадачности для управления дисплейной информацией прибора (меню, настройки). Их можно использовать для быстрого выполнения некоторых действий: открытие меню, возврат на главную страницу, навигация в структуре меню, регулировка уровня синхронизации, перемещение точки запуска развертки с помощью одно-, 2-х и 3-х пальцевых жестов. Пользователю доступны манипуляции: скольжение, прокрутка (медленно/быстро), щипок, перетаскивание, листание и пр., что позволяет применять привычные жесты многозначности для быстрого перемещения или масштабирования сигналов, установки маркера синхронизации и др.
Характеристики |
Параметры |
GDS-7207 / GDS-7307 |
GDS-7210 / GDS-7310 |
GDS-7220 / GDS-7320 |
Режим осциллографа |
||||
Канал вертикального отклонения |
Число вх. каналов |
2 |
2 |
2 |
Полоса пропускания (-3 дБ) |
0…70 МГц |
0…100 МГц |
0…200 МГц |
|
Огранич. полосы пропуск. |
20 МГц |
|||
Коэф. отклонения (Коткл.) |
2 мВ/дел…10 В/дел (с шагом 1-2-5) |
|||
Погрешность установки Коткл. |
± 3 % |
|||
Постоянное смещение |
2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В; |
|||
Время нарастания |
≤ 5 нс |
≤ 3,5 нс |
≤ 1,75 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 16,5 пФ |
|||
Макс. входное напряжение |
300 Вскз, Кат II |
|||
Связь по входу |
Открытый, закрытый, “земля” |
|||
Канал горизонтального отклонения |
Коэф. развертки (Кразв.) |
5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел |
||
Погрешность установки Кразв. |
± 0,002 % |
|||
Режимы работы |
Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y |
|||
Синхронизация |
Источники синхросигнала |
любой из каналов |
||
Режимы запуска развертки |
Автоколебательный, ждущий, однократный |
|||
Тип синхронизации |
По фронту, ТВ-синхронизация, по длительности импульса, чередующийся запуск |
|||
Связь входа синхронизации |
ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC |
|||
Чувствительность синхронизации |
0…25 МГц: 0,5 дел или 5 мВ; 25…70/100/200 МГц: 1,5 дел или 15 мВ |
|||
Аналого-цифровое преобразование |
Разрешение по вертикали |
8 бит |
||
Макс. частота дискретизации |
1 ГГц |
|||
Интерполяция |
SinX/x |
|||
Объем памяти |
5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx) |
|||
Пиковый детектор |
10 нс |
|||
Режимы работы |
Выборка, пик. детектор; усреднение (2…256), накопление, однократн. |
|||
Регистратор |
30000 осциллограмм |
|||
Курсорные измерения |
Функции |
DU; DT; 1/DT |
||
Автоматические измерения |
Функции по вертикали |
Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; |
||
Функции по горизонтали |
Частота; период; время нарастания и спада; +/- длит. импульса, +/- |
|||
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза |
|||
Частотомер |
Диапазон измерений |
От 2 Гц до полосы пропускания |
||
Разрешение |
6 разрядов |
|||
Дополнительные возможности |
Интерфейс |
USB (изолированный) |
||
Математика |
Сложение, вычитание, умножение, деление, БПФ, инверсия |
|||
ПО |
OpenWave 200 |
|||
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
Режим X-Y |
Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц |
|||
Встроенный flash диск |
120 МБ |
|||
Режим мультиметра |
||||
Разрешение индикатора |
Максимальная индикация |
«50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx |
||
Постоянное и переменное (СКЗ) напряжение |
Пределы измерения напряжений |
DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В |
||
Вх. сопротивление |
10 МОм |
|||
Погрешность |
DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр) |
|||
Постоянный и переменный (СКЗ) ток |
Предел измерений тока |
DC: 50 мА, 500 мА,10 А |
||
Погрешность измерения |
DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр) |
|||
Сопротивление |
Предел измерений |
500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм |
||
Диапазон измерений |
50 Ом … 5 МОм |
|||
Погрешность |
500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр) |
|||
Температура |
Диапазон |
-50…1000 °С |
||
Разрешение |
0,1 °С |
|||
Термопары |
B, E, J, K, N, R, S, T |
|||
Прозвон цепи |
Порог срабатывания |
< > |
||
Индикация |
Непрерывный зв. сигнал |
|||
ИСПЫТАНИЕ P-N |
Напряжение теста |
0…2,8 В |
||
Дополнительные возможности |
Функции |
Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений) |
||
Общие данные |
Дисплей |
Цветной сенсорный (емкостной) ЖК-дисплей |
||
Напряжение питания |
Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А; |
|||
Габариты |
240,2 × 136 × 59,7 мм |
|||
Масса |
1,5 кг |
|||
Комплект поставки |
Шнур питания (1), делитель 1:1/1:10 (2), РЭ (1), тестовые провода GTL-207 (2), кейс (GSC-010) и сумка (GSC-011) для переноски, адаптер питания (GAP-001), ремешок (GWS-001). |
|||
Опции |
GDP-040D – двухканальный дифференциальный пробник: полоса пропускания 40 МГц, коэф. ослабления х200; макс. Uвх. (DC+AC пик) ? 600 В; вх. импеданс: 2 МОм/15 пФ (диф. режим); 1 МОм/7 пФ (между земл. и входами) |
