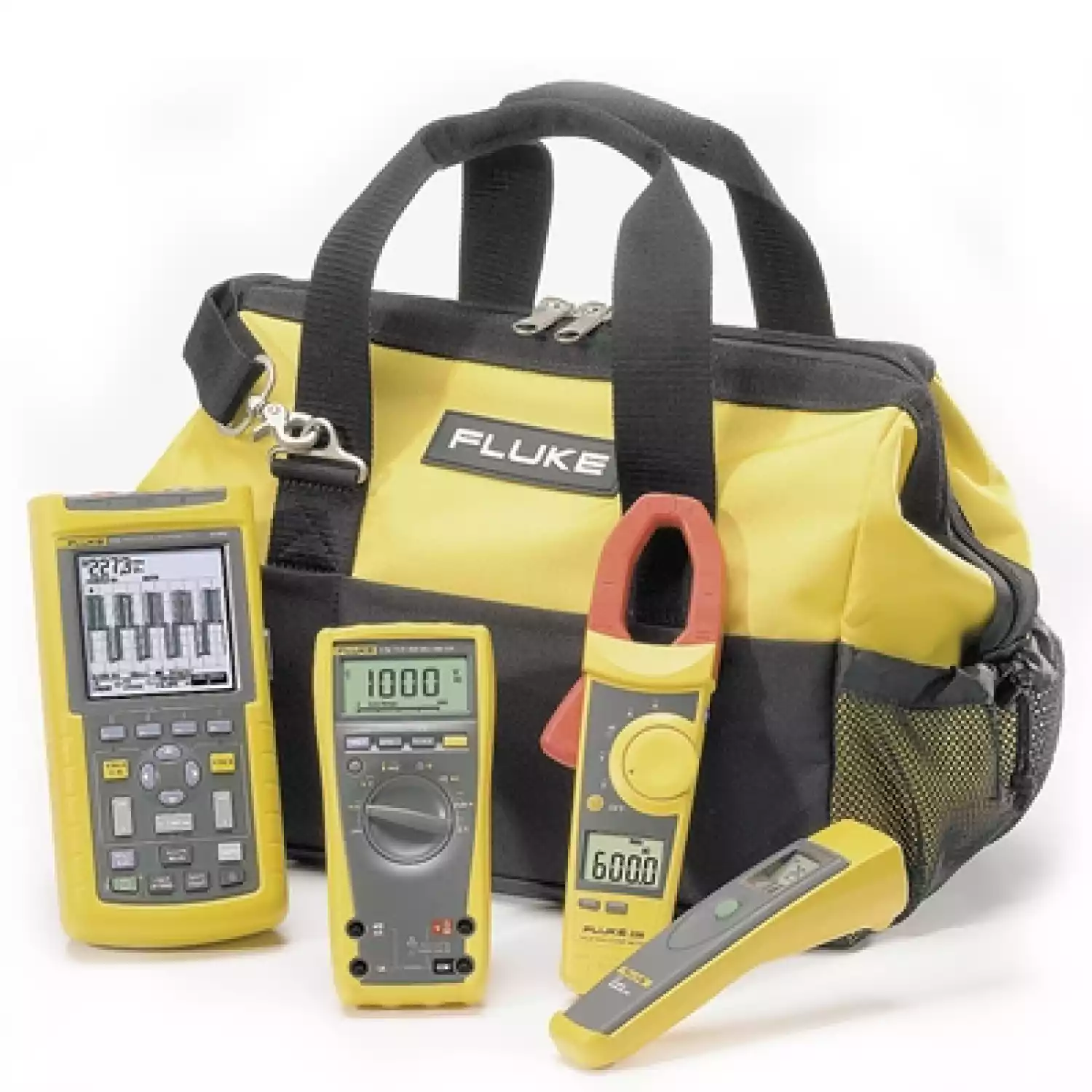

Промышленный комплект Fluke 123-179 (осциллограф Fluke 123 + мультиметр Fluke 179 + токоизмерительные клещи Fluke 336 + ИК-термометр Fluke 61)

Осциллограф Fluke 123

Канал вертикального отклонения

Полоса пропускания (-3 дБ)

0...20 МГц

Коэф. отклонения (Коткл.)

5 мВ/дел...500 В/дел

Погрешность установки Коткл.

± (1 % + 0,05 х Коткл. )

Время нарастания

< >

Входной импеданс

1 МОм / 20 пФ

Макс. входное напряжение

600 В ср. кв.

Режимы работы

Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2

Канал горизонтального отклонения

Коэф. развертки (Кразв.)

20 нс/дел...5 с/дел

Погрешность установки Кразв.

± (0,1 % + 0,04 х Кразв. )

Режимы работы

Основной, медленная развертка Roll (1...60 с/дел)

Синхронизация

Источники синхросигнала

Канал 1, канал 2, внешний

Режимы запуска развертки

Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM)

Фильтры синхронизации

Связь по перемен. или пост. току

Вход внешней синхронизации

Оптически изолированный вход, кабель ITP120 (опция)

Сбор данных

Разрешение по вертикали

8 бит

Макс. частота дискретизации

25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал)

Режимы сбора данных

Выборка, пик. детектор (> 40 нс), сглаживание, накопление

Автоматические измерения

Функции по вертикали

U (I) переменное, постоянное, переменное со смещением, пик,
дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды

Функции по горизонтали

Частота, +/- коэф. заполнени, +/- ширина импульса, фаза

Мультиметр

Макс. пределы измерений

1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ,
800 °C (с датчиком), 0...359°, 2...98 %, 1...10

Макс. разрешение

0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 %

Базовая погрешность

± 0,5 % (постоянное напряжение)

Дополнительные функции

Δ-измерения, автоудержание

Регистратор TREND PLOT

Режимы работы

График мин / макс/ ср. с метками даты и времени

Источник сигнала

Канал 1 (2), 1 и 2

Длительность записи

120 с (15 с/дел)...16 суток (48 ч/дел)

Общие данные

Память

2 осциллограммы, 10 профилей

ЖК дисплей

8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка

Напряжение питания

Внешнее через сетевой адаптер

NiCd, макс. 4,5 ч

Габаритные размеры

232 х 115 х 50 мм

Масса

1,2 кг (с аккумулятором)

Мультиметр Fluke 179

Общие характеристики

Аналоговая шкала (Барграф)

33 сегмента

Измерение постоянного / переменного напряжения, В

0,1- 1000

Погрешность измерения постоянного напряжения, %

±0,09

Погрешность измерения переменного напряжения, %

±1,0

Измерение постоянного / переменного тока, А

0,01- 10

Сопротивление, МОм (Дискретность, Ом)

50 (0,1)

Емкость

1 нФ- 10000 мкФ

Частота

0,01Гц- 100 КГц

Температура, С

-40 +400

Клещи Fluke 336

Постоянное напряжение

Диапазон

0...600,0 В

Погрешность

1% ± 5 единиц

Переменное напряжение

Диапазон

0...600,0 В

Погрешность

1% ± 5 единиц

Постоянный ток

Диапазон

0...600,0 A

Погрешность

2% ± 3 единиц

Переменный ток

Диапазон

0...600,0 A

Погрешность

2% ± 5 единиц

Сопротивление

Диапазон

0...6000 Ом

Погрешность

1,5%±5 единиц

Общие характеристики

Пикфактор

2,5 @ 600 A, 2,5 @ 600 A

Пусковой ток (время интеграции)

100 мс

Проводимость

<=30 >

Срок службы батареи

150 ч (щелочная)

Размеры/Вес

238 x 79 x 41 мм / 0,312 кг

Инфракрасный термометр (пирометр) Fluke 61

Общие данные

Дисплей с подсветкой для измерений в слабоосвещенных местах

Да

Фиксация значений температуры

Да

Диапазон

от -18 °C до 275 °C (-0 - 525 °F)

Мин./макс/средн.

Нет

Регистрация данных

Нет

Отношение расстояния к размеру пятна

8:1

Сигнализация о выходе за установленные пределы

нет

Резистивный датчик в качестве дополнительной принадлежности (контактное измерение температуры)

нет

Коэффициент излучения

Фиксированная величина 0,95

Точность измерений

от -18 °C (0 °F) до -1 °C (30 °F): ± 3 °C (5 °F)

свыше -1 °C (30 °F) до 275 °C (525 °F): ± 2% от показания или 2 °C (3,5 °F) (При стабильной температуре прибора в пределах 23-25 °C)
