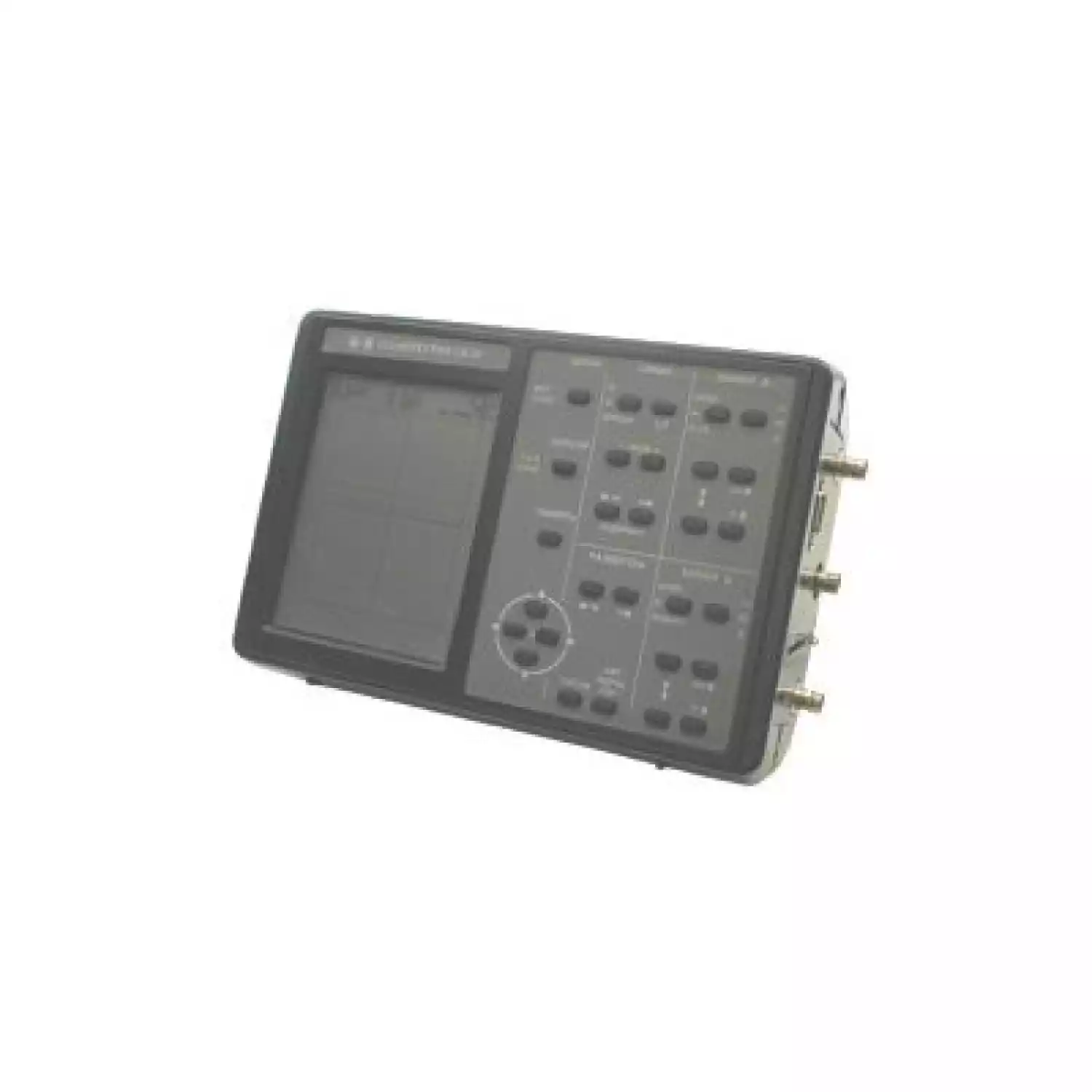

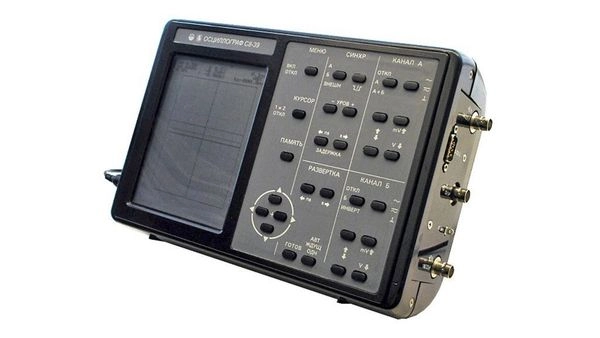

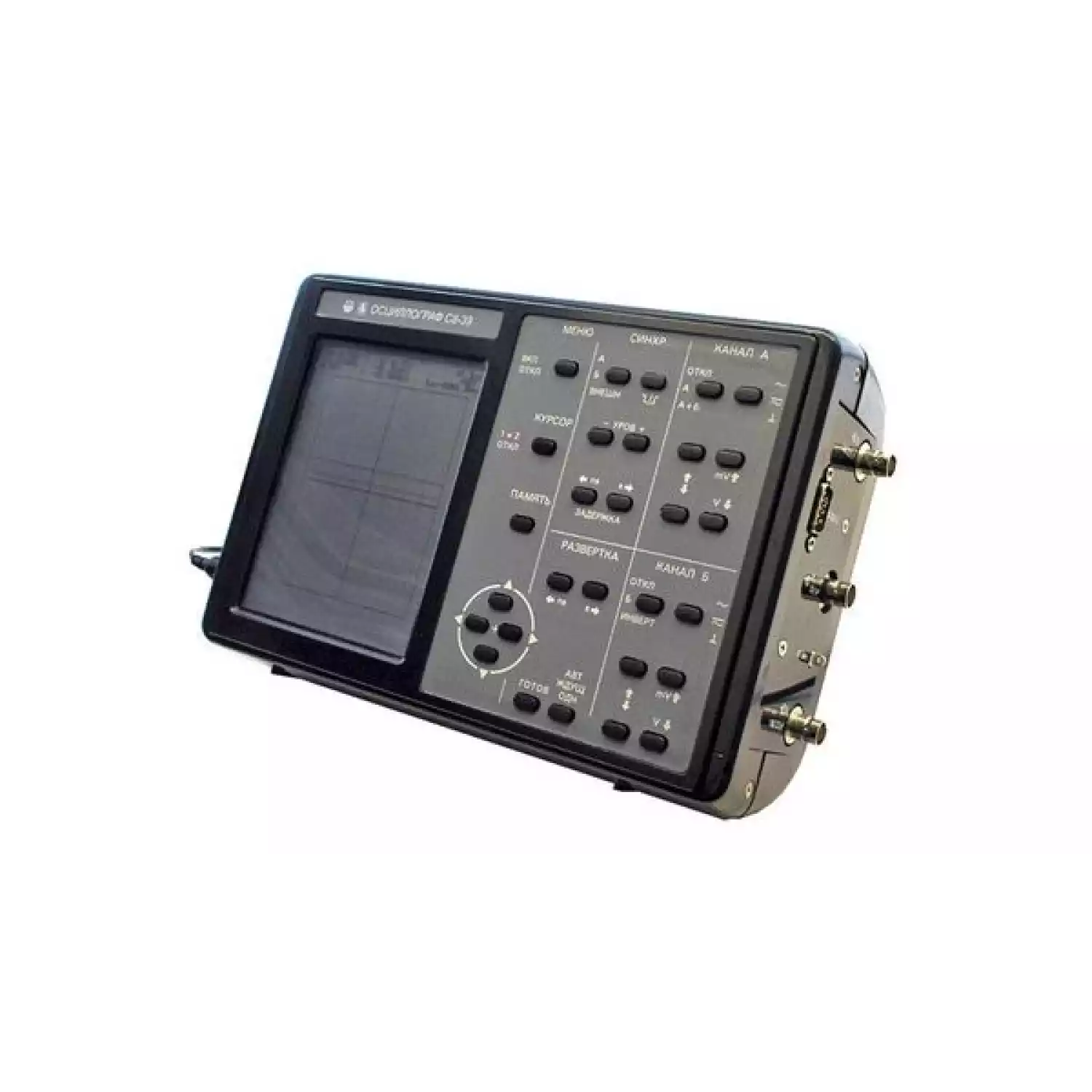

Осциллограф С8-39

С8-39 – малогабаритный цифровой запоминающий осциллограф – предназначен для исследования периодических сигналов в полосе частот 0-50 МГц и однократных электрических сигналов путем их регистрации в цифровой памяти с частотой дискретизации до 50 МГц, наблюдение их формы на жидкокристаллическом индикаторе (ЖКИ), измерения амплитудных и временных параметров исследуемого сигнала.

С8-39 может использоваться для ремонта, наладки и технического обслуживания различных электронных приборов и узлов автоматики, вычислительной техники и связи, в лабораторных, цеховых условиях, а также на подвижных объектах с бортовым питанием постоянного напряжения (12 ± 3 В).



Осциллограф С8-39 имеет следующие отличителеьные особенности:

  • АЦП: 2 канала, 50 МГц, 8 бит
  • Эквивалентная частота дискретизации 5 ГГц
  • Маркерные измерения U: ±2,5%, Т: ±1,5%
  • Предзапуск 8 экранов, послезапуск 150 экранов
  • Одновременное наблюдение 2-х сигналов
  • Курсорные измерения DU и DT
  • Режимы усреднения и автоматические измерения DU и DT
  • Интерфейс RS 232C
  • Масса 3 кг



Технические характеристики осциллографа С8-39:

Вертикальное отклонение
Число каналов 2
Полоса пропускания: 50 МГц
Время нарастания ПХ ≤ 7,0 нс
Входной импеданс 1 МОм, 35 пФ или согласованный ТВ-вход
Коэффициенты отклонения 5 мВ/дел - 5В/дел (шаг 1-2-5)
Погрешность амплитудных измерений: ±2 %
Входное напряжение:

максимальное

с делителем 1:10


100 В
250 В
Пределы перемещения изображения по Y ≥ 10 дел
Горизонтальное отклонение
Частота дискретизации: 50 МГц
Эквивалентная частота дискретизации: 5 ГГц
Коэффициенты развёртки 0,01 мкс/дел - 2 с/дел (шаг 1-2-5)
Погрешность временных измерений ±1,5 %
Синхронизация Внутренняя по любому каналу, внешняя в диапазоне частот от 10 Гц до 50 МГц
Режимы сбора данных
Предзапуск, послезапуск (задержка запуска) на всех развертках, режим усреднения и накопления, запись и хранение однократных сигналов
Цифровые измерения
Амплитудные и временные измерения между маркерами, автоматические измерения: амплитуды импульсов с плоской вершиной, размаха сигнала, периода и частоты следования периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1 - 0,9
Величина отрицательной задержки tз = 8 tразв
Величина положительной задержки tз = 150 tразв
Величина предзапуска 0 - 100%
Общие характеристики
Дополнительные возможности
Эергонезависимая память для хранения установленных режимов работы, калибровка под управлением процессора
Интерфейс RS - 232C
Встроенный калибратор "меандр" 5 кГц, (4±0,002) В
Тип экрана ЖК
Размер экрана 320х240 точек
Питание ~(230±22) В, 50 Гц; =(12±3) В
Источник питания KWMO20-1812M
Потребляемая мощность 15 В· А
Габаритные размеры (HxWxD) 80х175х267 мм
Масса 3 кг
Условия эксплуатации:

Рабочая температура

Влажность


+5 - +40 °С
80% при 25 °С
