Автоматизированный диагностический комплекс (АДК) Призма

Государственные испытания,
сертификация

1. Предварительные испытания (Акт № 35-02 от 10.12.1997 г. в Испытательном центре изделий радиационной техники и физико-технической аппаратуры ВНИИТФА).
2. Приемочные испытания (Сертификат соответствия № РОСС RU АЮ40.В00931 Госстандарта России).
3. Государственные наземные испытания ВВС МО РФ (акт ГНИ № 2/698104-007 от 20.03.1999) с рекомендацией о принятии на вооружение в ВВС МО РФ.
4. Метрологические испытания ФСВТ (регистрационное удостоверение 95-02-2000 ведомственного Реестра специальных средств измерений гражданской авиации). Прибор рекомендован для эксплуатации в лабораториях диагностики ГА.
5. Испытания для целей утверждения типа средств измерений № 20864-01 в Госреестре средств измерений.
   После устранения замечаний по результатам испытаний по п.п. 3, 4 и по завершении испытаний по п. 5 АДК ПРИЗМА зарегистрирован в реестре специальных средств измерений Федеральной службы по надзору в сфере транспорта (Регистрационное удостоверение № 165-05-2005 от 30.05.2005).
6. Войсковые испытания. Решение № КОВ-668-03 по результатам проведения войсковых испытаний двигателей РД-33 с АДК ПРИЗМА.
7. Эксплуатационная проверка и сличительные испытания (тестирование в условиях эксплуатирующих организаций) ПО ПРИЗМА-СПЛАВЫ (акт от 25.08.2005г.).
8. Европейские сертификационные испытания. Европейским Федеральным физико-техническим центром выдан  Европейский сертификат безопасности BfS 19/04 RoV.
9. Испытания по безопасности в Роспотребнадзоре (Институт радиационной гигиены).
10. Испытания в «Системе добровольной сертификации в диагностике машин и механизмов СДС ДММ». Сертификат соответствия № DMM RU 0001 C 00001 от 31.03.2006.
11. Испытания для целей подтверждения типа. Сертификат типа средств измерений RU.C.31.010.A № 24087 от 01.06.2006 (продлен до 2016 г.)

Внесен в Государственный реестр средств измерений под № 20864-06.

Соответствие технических
характеристик АДК ПРИЗМА эксплуатационной,
нормативной документации на авиационные двигатели

• Технические характеристики АДК ПРИЗМА соответствуют требованиям НД:
• Бюллетень № 229.4.0.0278.04 (210-БЭ) Изделие 88 (РД-33)
• Бюллетень № 94392-БЭ-Г Изделие Двигатель ПС-90А
• Бюллетень № 94370-БЭ-Г Изделие Двигатель ПС-90А
• Бюллетень № 1867-БД-Г Двигатели Д-30КУ/КУ-2, Д30КП/КП-2,
• Д-30КУ-154 2 серии
• Техническое указание для грузополучателя 012. Двигатель АЛ-31ФП
• Бюллетень 94525-БУ-Г Двигатель ПС-90А и его модификации.

1/4

I.

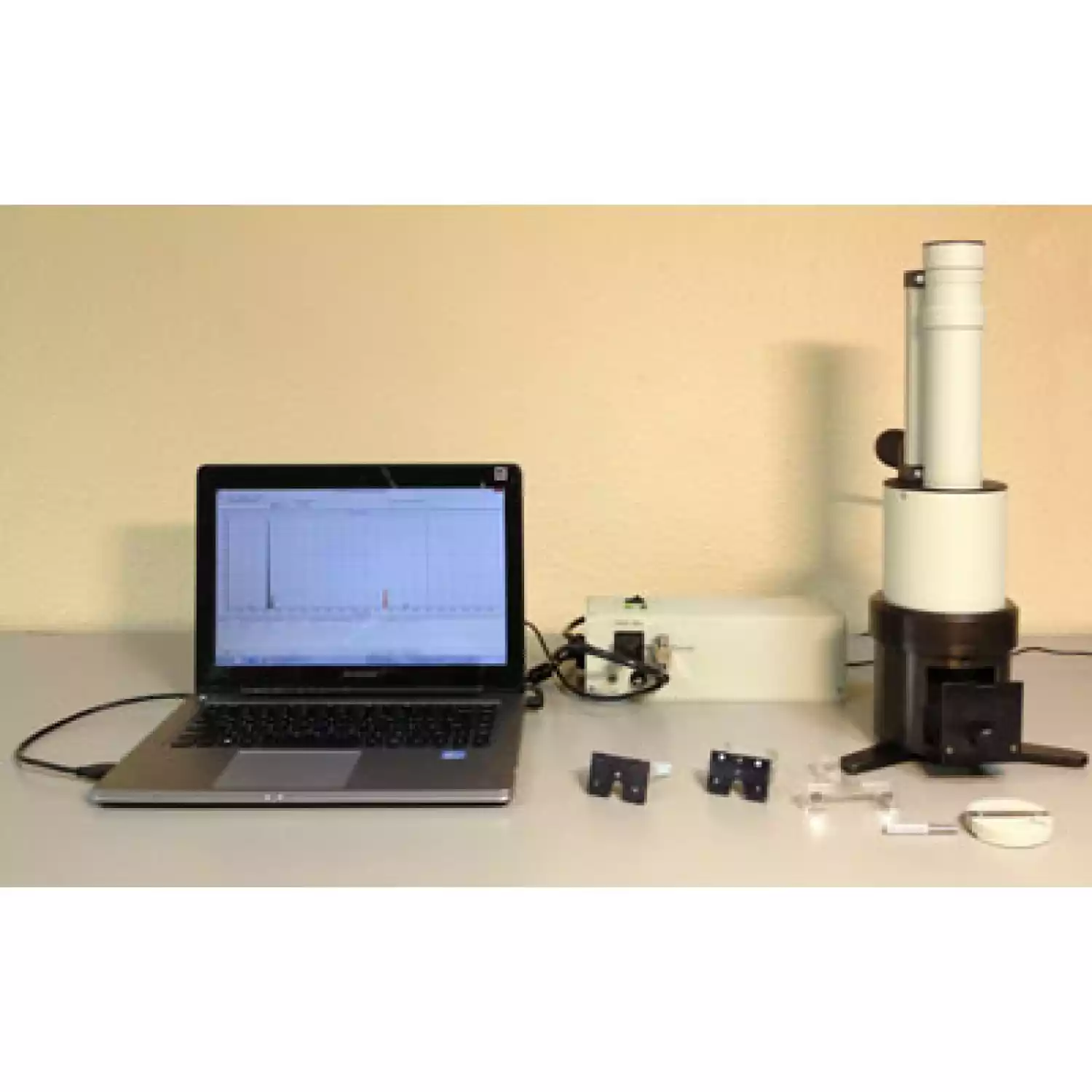

Анализатор рентгенофлуоресцентный энергодисперсионный АДК ПРИЗМА (блочный вариант), в составе:

ТУ 6943-001-29095820-97

1 комплект

1

Датчик, в том числе:

Малогабаритный рентгеновский излучатель «Модуль-50»,

Si-pin детектор с двухкаскадным охлаждением и системой предварительного усиления

ЛПКН 01.01.00.000

1 шт.

АУДТ.412225.010 ПС

1 шт.

2

Блок спектрометра PU-005,

1 шт.

3

Блок аккумуляторных батарей

1 шт.

4

Notebook c предустановленными:

ОС Windows-8^®, MSOffice2010^®, специализированным программным обеспечением ADCPRIZMA, InterCont, Analysis, СПО Автоматизированная система «Поиск источника стружки по марке материала» (Бюллетень № 94525-БУ-Г).

1 комплект

5

Манипулятор мышь

1 шт.

6

Комплект запасных частей, инструмента и принадлежностей:

-    Спецключ ЛПКН 01.15.00.003.
-    Защитный диск с замковым устройством.
-    Предохранитель (плавкая вставка) 5 А.
-    Предохранитель (плавкая вставка) 2А.
-    ГСО (МО-3), Паспорт, Инструкция по применению, кляссер с образцами.
-    Кабель сетевой 220 В.
-    Флеш-карта с дублем СПО ADCPRIZMA и СПО Автоматизированная система «Поиск источника стружки по марке материала».
-    Комплект пинцетов пластиковых антистатических (2 шт.).
-    Прижимные кольца-держатели для фильтров.
-    Кляссер для хранения образцов.

ЛПКН 01.15.00.000 ЗИ

1 шт.
1 шт.
1 шт.
1 шт.
1 папка
1 шт.
1 шт.

1 компл.
20 шт.
2 шт.

7

Комплект эксплуатационных документов, в том числе:

1 папка

7.1

Ведомость эксплуатационных документов

ЛПКН 01.00.00.000 ВЭ

7.2

Паспорт

ЛПКН 01.00.00.000 ПС

7.3

Руководство по эксплуатации

ЛПКН 01.00.00.000 РЭ

7.4

Методика поверки

ЛПКН 01.00.00.000 МП

7.5

Комплект разрешительной документации (лицензии, сертификаты, заключения и т.д.).

8

Методическая документация, в том числе:

8.1

Массовая доля металлов (продуктов изнашивания) в рабочих маслах при диагностировании технического состояния авиационных газотурбинных двигателей. Методика выполнения измерений рентгенофлуоресцентным методом на анализаторе рентгенофлуоресцентном энергодисперсионном АДК ПРИЗМА.

ФР.1.31.2006.03107

1 брошюра

8.2

Методические рекомендации. Определение марок сплавов с использованием программно-аппаратного комплекса АДК ПРИЗМА. Часть 1. Методика определения марки материала (химического состава) стружек и отложений из маслосистемы авиационных и наземных двигателей при контроле состава материалов подшипниковых сталей отечественного и импортного производства, контроле состава углеродистых, среднелегированных, высоколегированных сталей, бронз, латуней, никелевых, титановых сплавов с использованием АДК ПРИЗМА.

ЛПКН 01.00.00.000 МР-1

1 брошюра

8.3

Двигатель ПС-90А и его модели. Внедрение автоматизированной системы «Поиск источника стружки по марке материала» Рекомендации по эксплуатации двигателей ПС-90А, ПС-90А-76, ПС-90А1, эксплуатирующихся на самолетах Ту-204, Ту-214, Ил-76, Ил-96 и их моделях.

Бюллетень № 94525-БУ-Г.

1 брошюра

9

Камера измерительная малая в чехле.

1 шт.

10

Упаковочный пластиковый кейс

1 шт.

11

Фильтры мембрана «Владипор» типа МФАС-М-2

1000 шт.

12

Упаковочная тара (картон)

1 шт.

4/4

III

Многофункциональное устройство EpsonXР413 или аналог

1 комплект
