Тип оборудования: Набор токовых шунтов, токовые шунты
Производитель: Fluke
Модель: A40B-SET
Гарантия: 1 год
Описание набора A40B-SET:

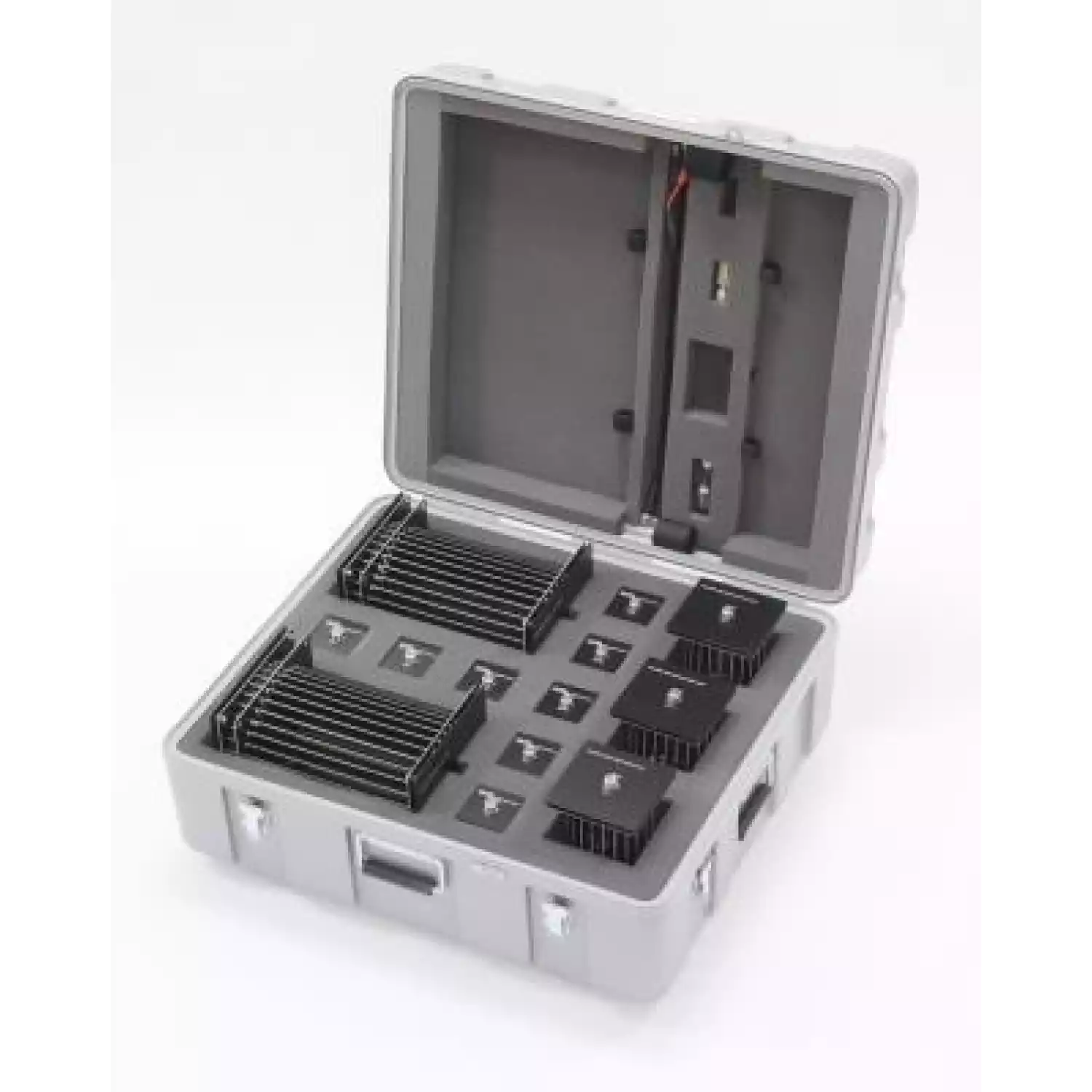

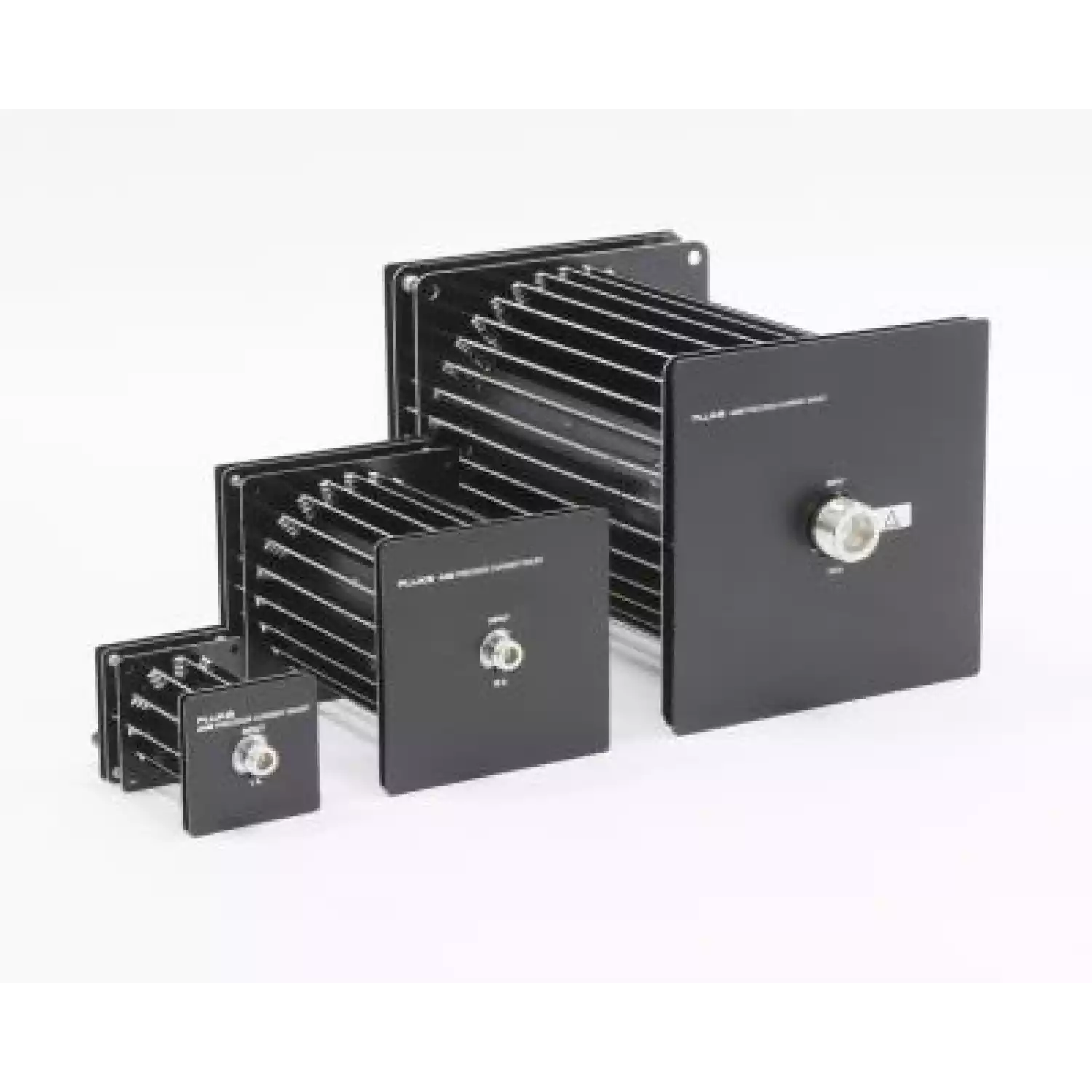

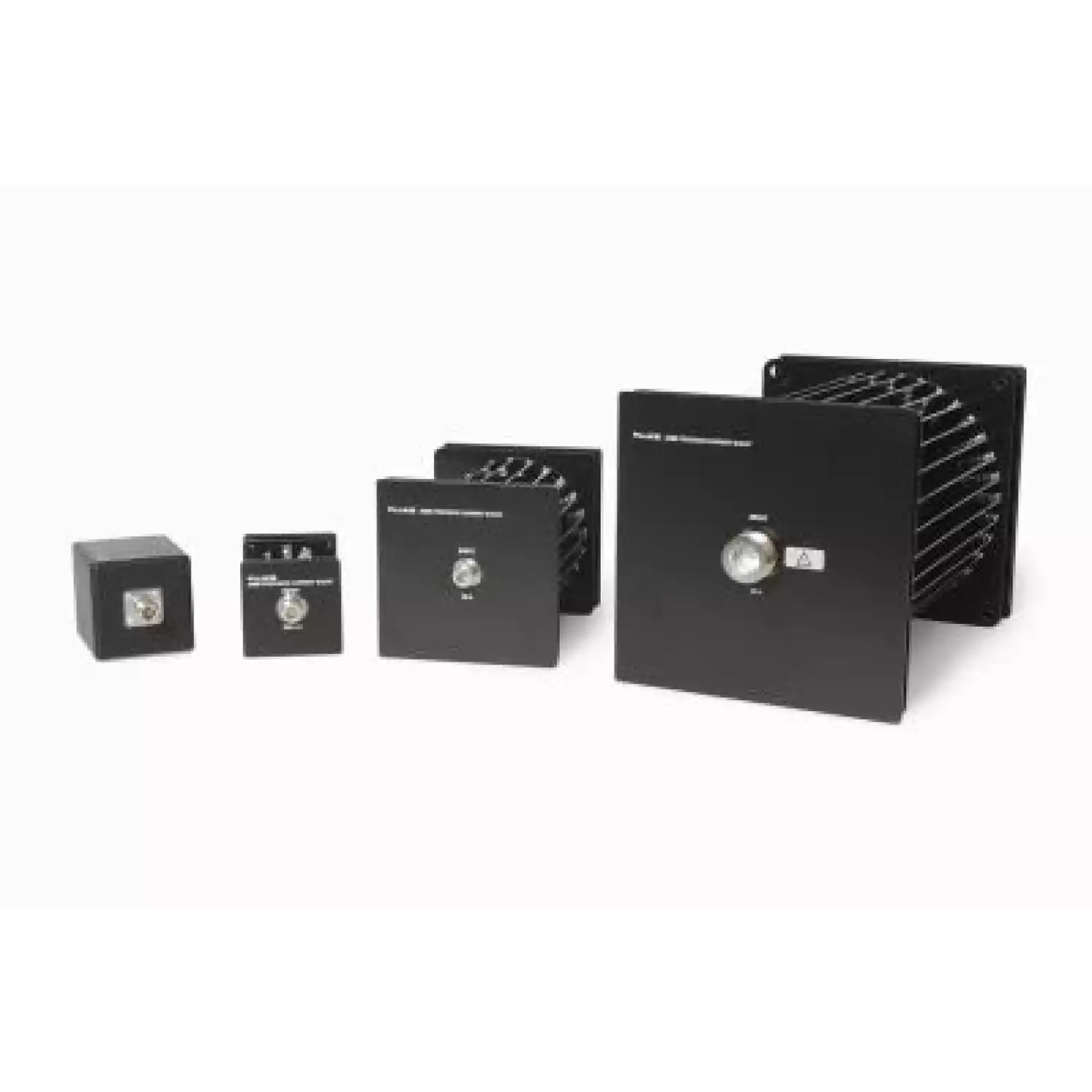

Комплект точных токовых шунтов A40B/SET для постоянного и переменного тока состоит из 14 низкоиндуктивных коаксиальных токовых шунтов, адаптеров и разъемов, а также прочного кейса для хранения и транспортировки. Шунты разработаны для тока от 1 мА до 100 А и предназначены для проведения в условиях лаборатории прямых абсолютных измерений переменного или постоянного тока, а также измерений эталонов. Они характеризуются необычайно стабильным сопротивлением с прекрасным коэффициентом самонагрева, а также низким температурным коэффициентом. Совокупность всех этих характеристик позволяет проводить с помощью данных шунтов прямые измерения тока от постоянного до 100 кГц с точностью, которую ранее не могли обеспечить коммерчески доступные технологии производства шунтов. Теперь точные измерения можно выполнять в один этап, а не с помощью более сложных методов с использованием традиционных эталонов-переносчиков переменного и постоянного тока.
Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, например прецизионными вольтметрами, измерительными эталонами переменного тока, эталонами-переносчиками переменного и постоянного тока или термопреобразователями напряжения, что делает возможным применение шунтов для решения широкого спектра метрологических задач.
Радиальная конструкция шунта для постоянного и переменного тока обеспечивает его высокую производительность с минимальными внешними магнитными полями. Кроме этого, открытая конструкция шунта способствует максимальному увеличению потока воздуха, в результате чего шунты обладают минимальным эффектом изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.
Шунт имеет такое сопротивление, которое позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.
Широкий диапазон номиналов шунтов серии Fluke A40B позволяет проводить измерения тока от 0,1 мА до 100 А. Конструкция и компоненты токовых шунтов обеспечивают высокую плоскостность амплитудно-частотной характеристики (ошибка смещения амплитуды относительно сопротивления постоянного тока). Кроме этого, смещение фазы при 100 кГц достаточно мало, чтобы им можно было полностью пренебречь во всех измерениях, кроме особо точных.
Шунты можно применять для прямых измерений тока на всей ширине их полосы частот с высокой стабильностью сопротивления постоянного тока. Это упрощает выполнение точных измерений переменного тока и устраняет необходимость в проведении более сложных измерений с применением эталонов-переносчиков переменного и постоянного тока для многих задач.
Эти характеристики делают шунты Fluke A40B идеальным решением для классических задач точных измерений тока, например, проверки калибраторов. Кроме этого, широкий диапазон значений тока позволяет выполнять проверку высокотоковых транскондуктивных усилителей. Малая ошибка фазового сдвига является критически важной для измерения несинусоидальных волн, как при оценке качества электроэнергии или цифровых дискретизирующих ваттметров.
Особенности A40B-SET:
Технические характеристики набора токовых шунтов A40B-SET:
| В таблице приведена одногодичная спецификация для абсолютной точности при k = 2, достоверность для калиброванной величины составляет 95%. Спецификации включают данные о стабильности в течение 1 года, действиях температуры за пределами TCal ±1 °C, а также погрешность измерения калиброванной величины. | ||||||
| Модификация | Номинальный ток шунта | Спецификация ± мкА/А, TCal ±1 °C, относительная влажность ≤50 %1,2,3,5 | Максимальная разность между переменным и постоянным током (± миллионных долей)6,7 | |||
| Постоянный ток | 1 кГц | 100 кГц | 1 кГц | 100 кГц | ||
| Fluke A40B-001mA | 1 мА8 | 20 | 55 | 150 | 53 | 150 |
| Fluke A40B-010mA | 10 мА | 20 | 26 | 26 | 20 | 40 |
| Fluke A40B-020mA | 20 мА | 20 | 26 | 26 | 18 | 30 |
| Fluke A40B-050mA | 50 мА | 20 | 23 | 23 | 13 | 16 |
| Fluke A40B-100mA | 100 мА | 20 | 24 | 24 | 14 | 27 |
| Fluke A40B-200mA | 200 мА | 20 | 26 | 26 | 17 | 28 |
| Fluke A40B-500mA | 500 мА | 21 | 27 | 28 | 17 | 21 |
| Fluke A40B-1A | 1 А | 21 | 27 | 31 | 17 | 23 |
| Fluke A40B-2A | 2 А | 21 | 27 | 48 | 17 | 44 |
| Fluke A40B-5A | 5 А | 21 | 31 | 71 | 23 | 69 |
| Fluke A40B-10A | 10 А | 26 | 37 | 92 | 28 | 98 |
| Fluke A40B-20A | 20 А | 26 | 43 | 113 | 37 | 150 |
| Fluke A40B-50A | 50 А | 32 | 55 | 144 | 47 | 180 |
| Fluke A40B-100A | 100 А | 35 | 65 | 174 | 60 | 300 |
| 1 Измеряемый ток определяется из соотношения: I = (V/Rкалибр.) ×(1 + (AC-DCкалибр. /1 000 000)), где величина «AC-DC калибр.» выражена в миллионных долях. 2 Частота более 1 кГц интерполирует спецификацию (si) между частотами fupper и flower с помощью выражения: si = slower + (fi – flower) × (supper – slower) ÷ (fupper – lower) 3 Если значение относительной влажности выходит за указанные пределы, добавляется 20 мкА/А. 4 Спецификации для тока 1 мА применяются при отключенном зарядном устройстве для батареи. 5 Спецификации не предусматривают нагрузки, связанной с применением устройств, определяющих напряжение. 6 Спецификации указывают максимальное отклонение плоскостности от постоянного тока и включают как измеренную разность между переменным и постоянным током, так и погрешность измерений. При k = 2, достоверность для калиброванной величины составляет 95%. 7 Включает данные о стабильности измерений разности между переменным и постоянным током в течение года. 8 Спецификация для токового шунта 1 мА при TCal ±1 °C. |
||||||
|
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
||||||
|
Габариты (максимальные) |
||||||
| Номинал шунта | от 1 мА до 2 А | |||||
| Высота | 70 мм | |||||
| Ширина | 70 мм | |||||
| Полная длина1 | 124 мм | |||||
| Номинал шунта | от 5 до 20 А | |||||
| Высота | 130 мм | |||||
| Ширина | 130 мм | |||||
| Полная длина1 | 210 мм | |||||
| Номинал шунта | 50 А и 100 А | |||||
| Высота | 200 мм | |||||
| Ширина | 200 мм | |||||
| Полная длина1 | 343 мм | |||||
| 1 Включает входные и выходные разъемы, может быть изменено поставщиком комплектующих | ||||||
|
Физические/механические параметры |
||||||
| Номинал шунта | от 1 мА до 20 А | |||||
| Масса | 0,7 кг | |||||
| Входной разъём | N тип (мама) | |||||
| Разъем выхода | N тип (мама) | |||||
| Номинал шунта | 50 А и 100 А | |||||
| Масса | 3,4 кг | |||||
| Входной разъём | LC тип (мама) | |||||
| Разъем выхода | N тип (мама) | |||||
|
Условия эксплуатации |
||||||
| Температура | от 13 до 33 °C | |||||
| Диапазон температур калибровки (TCal) | От 18 °C до 28 °C | |||||
| Диапазон влажности для наилучшей спецификации1,2: | Относительная влажность ≤ 50 % | |||||
| Высота над уровнем моря | от 0 до 3000 м | |||||
| 1 Влажность обратимо меняет стабильность сопротивления. 2 Если шунты были откалиброваны при влажности, выходящей за указанные пределы, спецификации стабильности будут соответствовать полученным при калибровке при хранении и применении шунтов при той же относительной влажности ±10 % |
||||||
|
Условия хранения и транспортировки (для всех моделей, кроме токового шунта 1 мА) |
||||||
| Температуры, предотвращающие повреждение | от –20 до 140 °C | |||||
| Температуры и влажность сохранения полной работоспособности1 | от 5 до 45 °C при относительной влажности от 15 до 80 % | |||||
| Высота над уровнем моря при хранении | от 0 до 12 000 м | |||||
| 1 Хранение в условиях критических температур или влажности приведет к временному изменению сопротивления шунта до ±20 миллионных долей. При последующем хранении или эксплуатации в условиях в рамках указанных диапазонов сопротивление шунта вернется к исходному значению в течение 30 дней | ||||||
|
ДОПОЛНИТЕЛЬНЫЕ СПЕЦИФИКАЦИИ ТОКОВОГО ШУНТА 1МА |
||||||
| Выходное сопротивление | 8 мОм | |||||
| Максимальный безопасный ток на выходе | 11 мА (например, выход 1 В на 90 Ом) | |||||
| Максимальная емкостная нагрузка | 800 пФ | |||||
| Регулировка выходного напряжения | 15 миллионных долей/100 пФ | |||||
| Максимальный сдвиг напряжения постоянного тока на выходе | ± 100 мкВ (обычно ± 25 мкВ) | |||||
| Стандартная ошибка @ 1 МГц | <2 % | |||||
|
СПЕЦИФИКАЦИИ БАТАРЕИ |
||||||
| Габариты батареи | AAA (44,5 x 10,5 мм) | |||||
| Тип батареи | Никель-металлогидридная (NiMH) | |||||
| Необходимое количество батарей | 8 (2 набора по 4) | |||||
| Номинальное напряжение батареи | 1,2 В (4,8 В на группу из 4 батарей) | |||||
| Стандартная емкость батареи | 800 мА-ч | |||||
| Условия хранения и транспортировки для сохранности батарей | Не более 90 дней от –20 до 40 °C Не более одного года от –20 до 30 °C Время зарядки (при полной разрядке) 100 минут |
|||||
| Максимальное время работы батареи | Максимальная выходная нагрузка (11 мА) 18 часов Нагрузка с высоким импедансом 24 часа Рекомендуемое время охлаждения 100 минут Для предотвращения снижения емкости батарей необходимо перезаряжать их не реже двух раз в год |
|||||
Комплект поставки набора токовых шунтов A40B-SET:
| Токовый шунт на 1 мA Fluke A40B-001mA | 1 |
| Токовый шунт на 10 мA Fluke A40B-010mA | 1 |
| Токовый шунт на 20 мA Fluke A40B-020mA | 1 |
| Токовый шунт на 50 мA Fluke A40B-050mA | 1 |
| Токовый шунт на 100 мA Fluke A40B-100mA | 1 |
| Токовый шунт на 200 мA Fluke A40B-200mA | 1 |
| Токовый шунт на 500 мA Fluke A40B-500mA | 1 |
| Токовый шунт на 1 A Fluke A40B-1A | 1 |
| Токовый шунт на 2 A Fluke A40B-2A | 1 |
| Токовый шунт на 5 A Fluke A40B-5A | 1 |
| Токовый шунт на 10 A Fluke A40B-10A | 1 |
| Токовый шунт на 20 A Fluke A40B-20A | 1 |
| Токовый шунт на 50 A Fluke A40B-50A | 1 |
| Токовый шунт на 100 A Fluke A40B-100A | 1 |
| Зарядное устройство для токового шунта на 1 мА | 1 |
| Прочный кейс для хранения и транспортировки Fluke A40B-CASE | 1 |
| Переходник LC вилка – LC вилка Fluke A40B-ADAPT/LC | 1 |
| Межсерийный адаптер LC-гнездо – N-штекер Fluke A40B-ADAPT/LCN LC | 1 |
| Переходник с разъемом типа N на двойной разъем 4 мм типа «банан» Fluke A40B-LEAD/4MM | 2 |
| Удлинитель N вилка – N вилка Fluke A40B-LEAD/N | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки |
