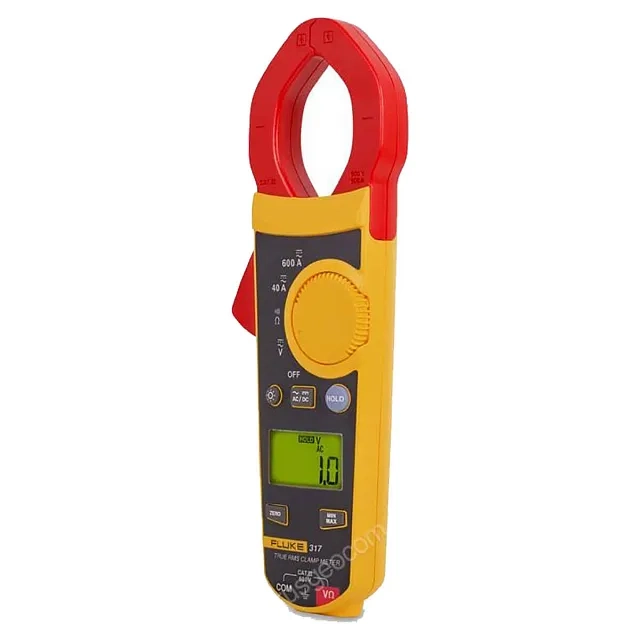

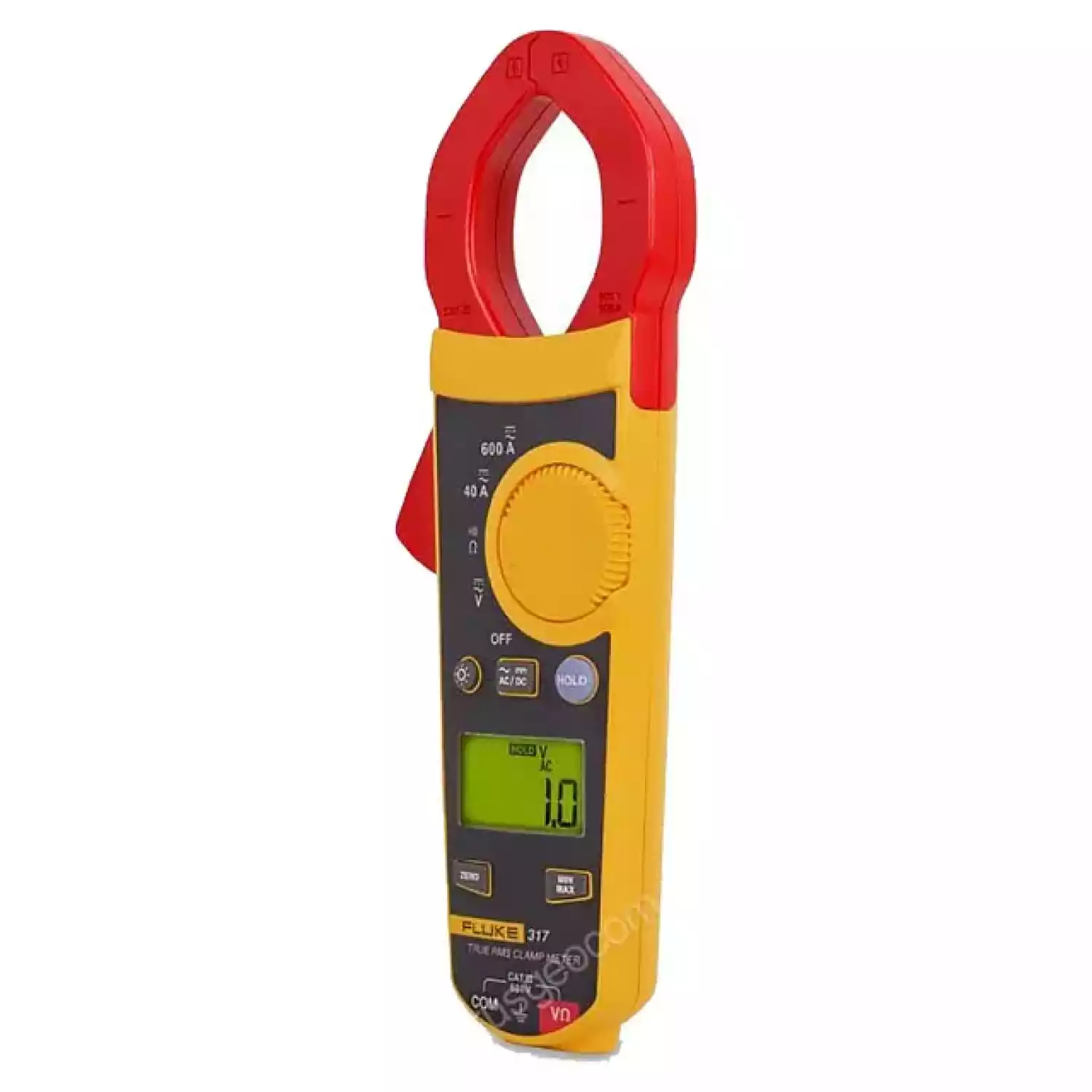

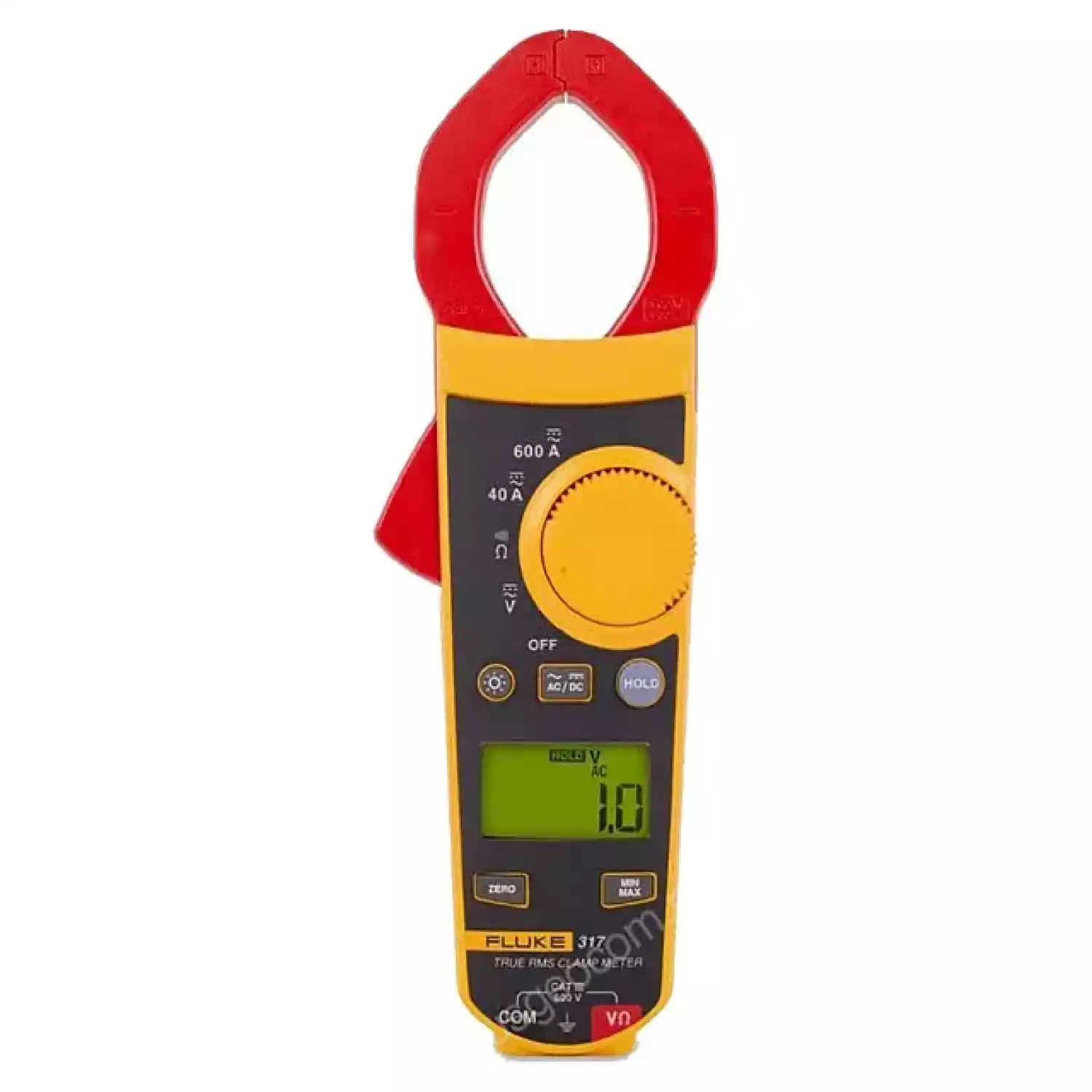

Токоизмерительные клещи Fluke 317 и Fluke 319
Небольшой вес и компактность делают токоизмерительные клещи идеальным инструментом для использования в стесненных условиях ограниченного пространства.
Большой дисплей с подсветкой облегчает работу в темных местах.
Токовые клещи Fluke 319 / Fluke 317 выполняют следующие функции:
- Уникальные функции для выполнения высокоточных испытательных измерений тока 40A, повышенная точность измерения малых токов - 0,01A. Высокое разрешение, увеличенная точность измерений - 1,6%
- Функция измерения пускового тока (319) позволяет выполнять замеры пускового тока и частоты, что вносит дополнительные удобства при тестировании, к примеру, электрического и осветительного оборудования. (319)
- Измерение частоты тока
- Точность до 0,01 A и 0,1 В
- Измерение 1000 A / 600 A переменного/постоянного тока (319/317)
- Измерение напряжения до 600 В, переменный/постоянный ток
- Измерение сопротивления до 4000Ом
- Звуковой сигнал для проверки целостности цепи
- Функция автоматического выключения питания продлевает срок службы элементов питания. Прибор всегда готов к работе
- Функция сохранения ‘экранных’ изображений позволяет сохранять результаты измерений
Технические характеристики токоизмерительных клещей Fluke 317 и Fluke 319:
| Общие характеристики |
| Цифровой дисплей |
|
| Индикатор низкого уровня заряда батареи |
| |
Индикатор низкого уровня заряда батареи |
|
| Питание |
| |
3 x AAA IEC LR03, элементы питания |
|
| Ширина открытия клещей |
|
| Ширина открытия клещей |
|
| Размеры (ДлинаXШиринаXВысота) |
|
| Вес |
| |
384 г (включая элементы питания) |
|
| Автоматическое измерение |
|
| Степень защиты |
| |
CE |
| |
EN/IEC 61010-1 и IEC 61010-2-032 |
| |
Тип установки III, рабочие условия 600 В |
|
| Электрические характеристики клещей Fluke 317: |
| Переменный ток |
| Выбор диапазона |
40,00 A, 600,0 A |
| Разрешение |
0,01 A, 0,1 A |
| Погрешность |
1,6 % ±6 разрядов (50-60 Гц) [40 A] |
| |
2,5 ±8 разрядов (60-500 Гц) [40 A] |
| |
1,5 % ±5 разрядов (50-60 Гц) [600 A] |
| |
2,5±5 разрядов (60-500 Гц) [600 A] |
| Коэффициент амплитуды добавление 2% к характеристикам при CF > 2 |
3,0 макс. при 500 A 2,5 макс. при 600 A |
| Реакция на переменный ток |
Среднеквадратичное значение |
|
| Постоянный ток |
| Выбор диапазона |
40,00 A 600,0 A |
| Разрешение |
0,01 A, 0,1 A |
| Погрешность |
1,6 %±6 разрядов [40 A] |
| |
1,5 %±5 разрядов [600 A] |
|
| Измерение напряжения переменного тока |
| Выбор диапазона |
600,0 В |
| Разрешение |
0,1 В |
| Погрешность |
1,5 %±5 разрядов (20-500 Гц) |
| Реакция на переменный ток |
Среднеквадратичное значение |
|
| Напряжение постоянного тока |
| Выбор диапазона |
600,0 B |
| Разрешение |
0,1 B |
| Погрешность |
1 %±4 разряда |
|
| Ом |
| Выбор диапазона |
400,0 Ом 4000 Ом |
| Разрешение |
0,1 Ом 1 Ом |
| Погрешность |
1 %±5 разрядов |
|
| Целостность |
|
| Пусковой бросок |
|
| Гц |
| Выбор диапазона |
Нет |
| Разрешение |
Нет |
| Уровень запуска развертки |
Нет |
|
| Электрические характеристики клещей Fluke 319: |
| Переменный ток |
| Выбор диапазона |
40,00 A 600,0 A 1000 A |
| Разрешение |
0,01 А 0,1 А 1 A |
| Погрешность |
1,6 % ±6 разрядов (50-60 Гц) [40 A] |
| |
2,5±8 разрядов (60-500 Гц) [40 A] |
| |
1,5 %±5 разрядов (50-60 Гц) [600/1000 A] |
| |
2,5±5 разрядов (60-500 Гц) [600/1000 A] |
| Коэффициент амплитуды добавление 2% к характеристикам при CF > 2 |
3,0 макс. при 500 A 2,5 макс. при 600 A 1,4 макс при 1000 A |
| Реакция на переменный ток |
среднеквадратичное значение |
|
| Постоянный ток |
| Выбор диапазона |
40,00 A 600,0 A 1000 A |
| Разрешение |
0,01 А 0,1 А 1 A |
| Погрешность |
1,6 %±6 разрядов [40 A] |
| |
1,5 %±5 разрядов [600/1000 A] |
|
| Измерение напряжения переменного тока |
| Выбор диапазона |
600,0 В |
| Разрешение |
0,1 В |
| Погрешность |
1,5 %±5 разрядов (20-500 Гц) |
| Реакция на переменный ток |
среднеквадратичное значение |
|
| Напряжение постоянного тока |
| Выбор диапазона |
600,0 B |
| Разрешение |
0,1 В |
| Погрешность |
1 %±4 разряда |
|
| Ом |
| Выбор диапазона |
400,0 Ом |
| |
4000 Ом |
| Разрешение |
0,1 Ом |
| |
1 Ом |
| Погрешность |
1 %±5 разрядов |
|
| Целостность |
|
| Пусковой бросок |
|
| Гц |
| Выбор диапазона |
5,0 – 500,0 Гц |
| Разрешение |
0,5 %±5 разрядов |
| Уровень запуска развертки |
10 – 100 Гц ≥5 A, 5 – 10 Гц, 100 – 500 Гц ≥ 10 А |
|
Все высокоточные измерения относятся к диапазону температур 23 °C ± 5 °C (73 °F ± 41 °F)
Менее 18 °C и более 28 °C (64 °F и более 82 °F)
| Характеристики условий эксплуатации |
| Рабочая температура |
| |
от -10 °C до 50 °C (от 14°F до 122°F)
|
|
| Температура хранения |
| |
От - 40 °C до +60 °C (от -40 °F до 140 °F) |
|
| Допустимая влажность при работе |
| |
Без конденсации (< > |
| |
90 % RH (от 10 °C до 30 °C) (от 50 °F до 86 °F) |
| |
75 % RH (от 30 °C до 40 °C) (от 86 °F до 104 °F) |
| |
45 % RH (от 40 °C до 50 °C) (от 104 °F до 122 °F) |
| |
Без конденсации |
|
| Высота над уровнем моря при эксплуатации |
| |
Высота над уровнем моря 2000 метров |
|
| Высота над уровнем моря при хранении |
| |
Высота над уровнем моря 12000 метров |
|
| Степень защиты IP |
|
| Требования по вибрации |
| |
Средний MIL-PRF-28800F Класс 2, 5-500 Гц, 30 минут на ось |
|
| Ударопрочность |
|
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) |
| |
Без использования специальногоокружения EMC ≥ 0,1 В/м |
|
| Температурные коэффициенты |
| |
0.1x (обусловленная точность)/ °C |
| |
(<64 > 82° F) |
| |
(<18 > 28 °C) |
|

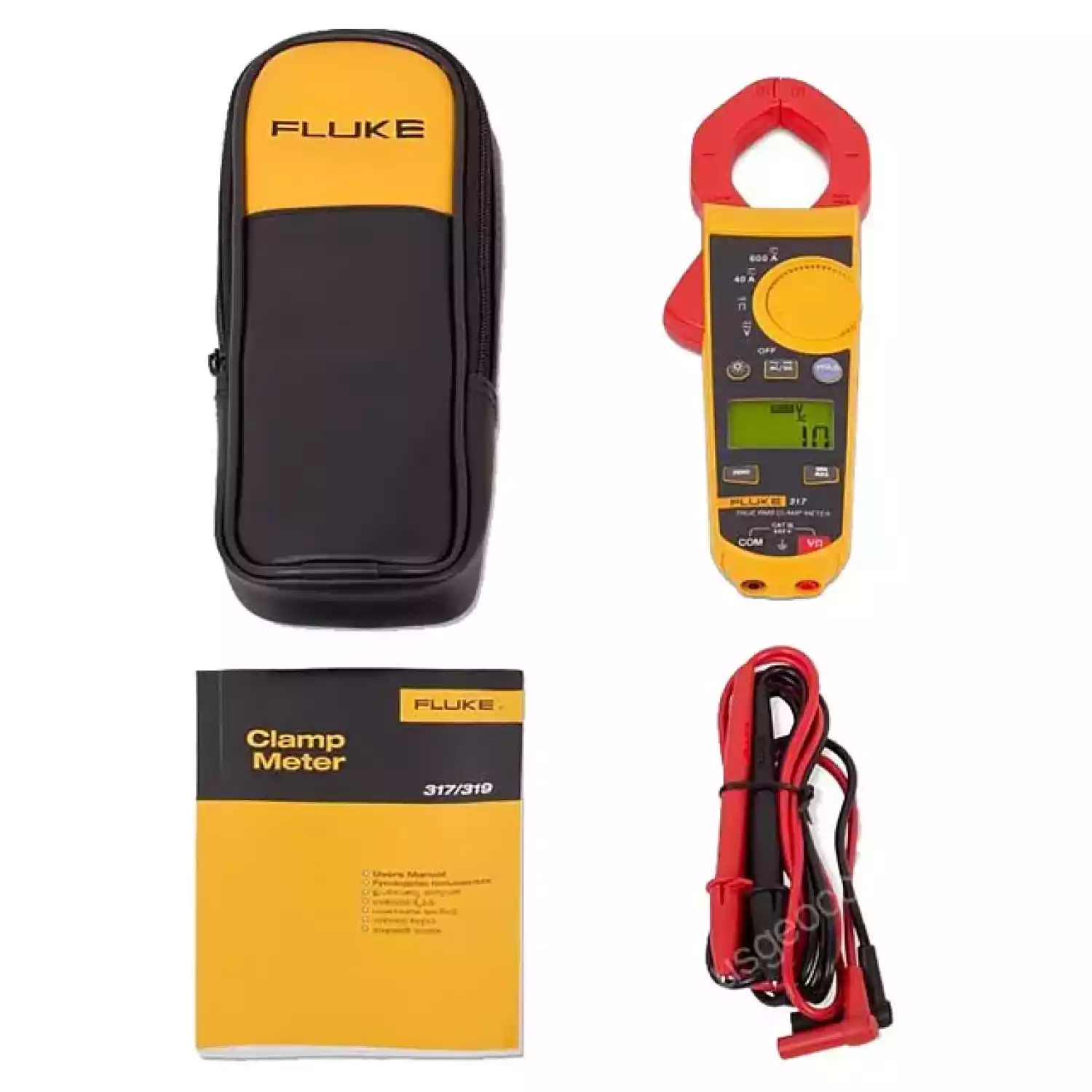

Комплект поставки:

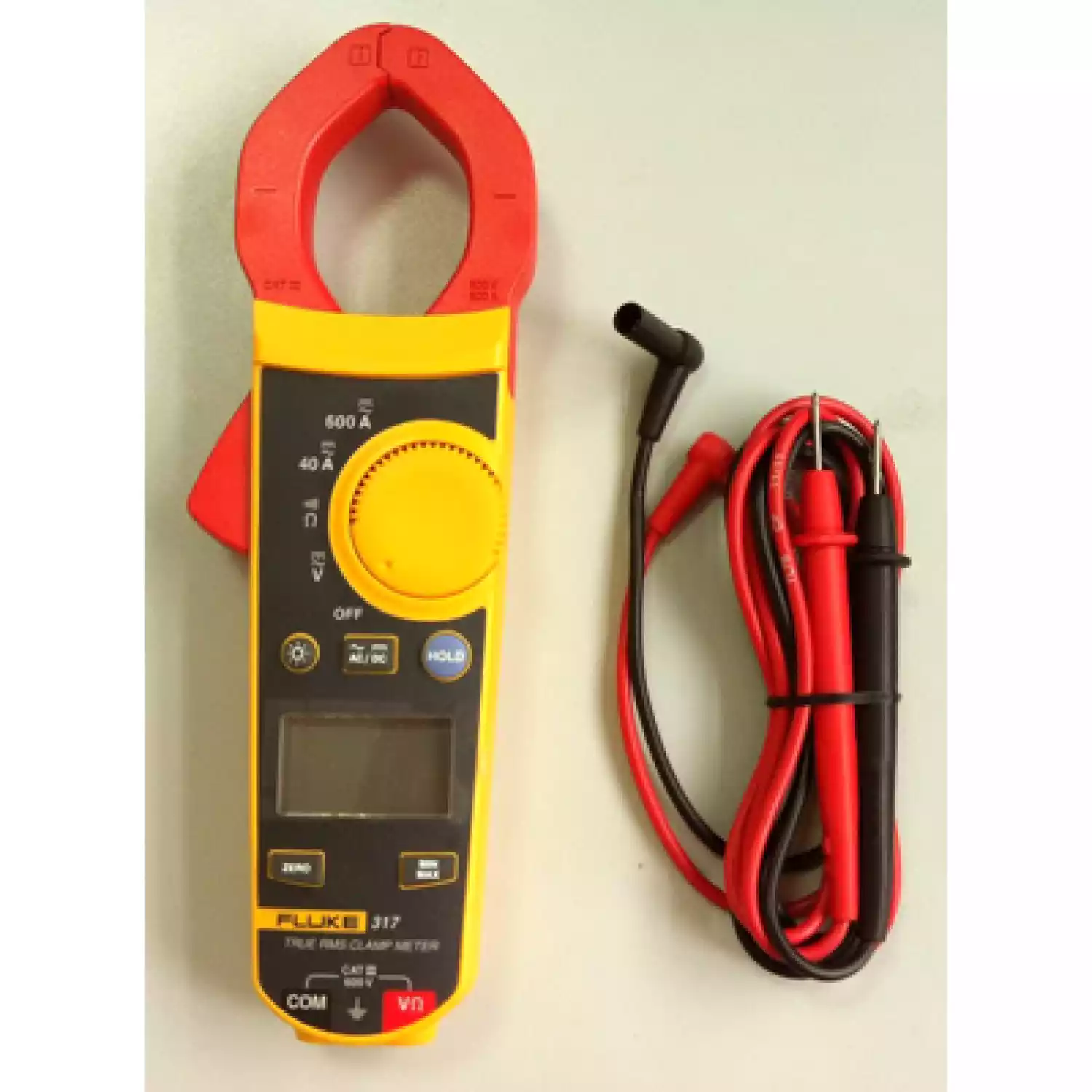

- Токоизмерительные клещи Fluke 317 или Fluke 319
- Тестовые пробники
- Мягкий переносной футляр
- Батареи AAA (установлены) - 3шт.
- Руководство пользователя 317/319
