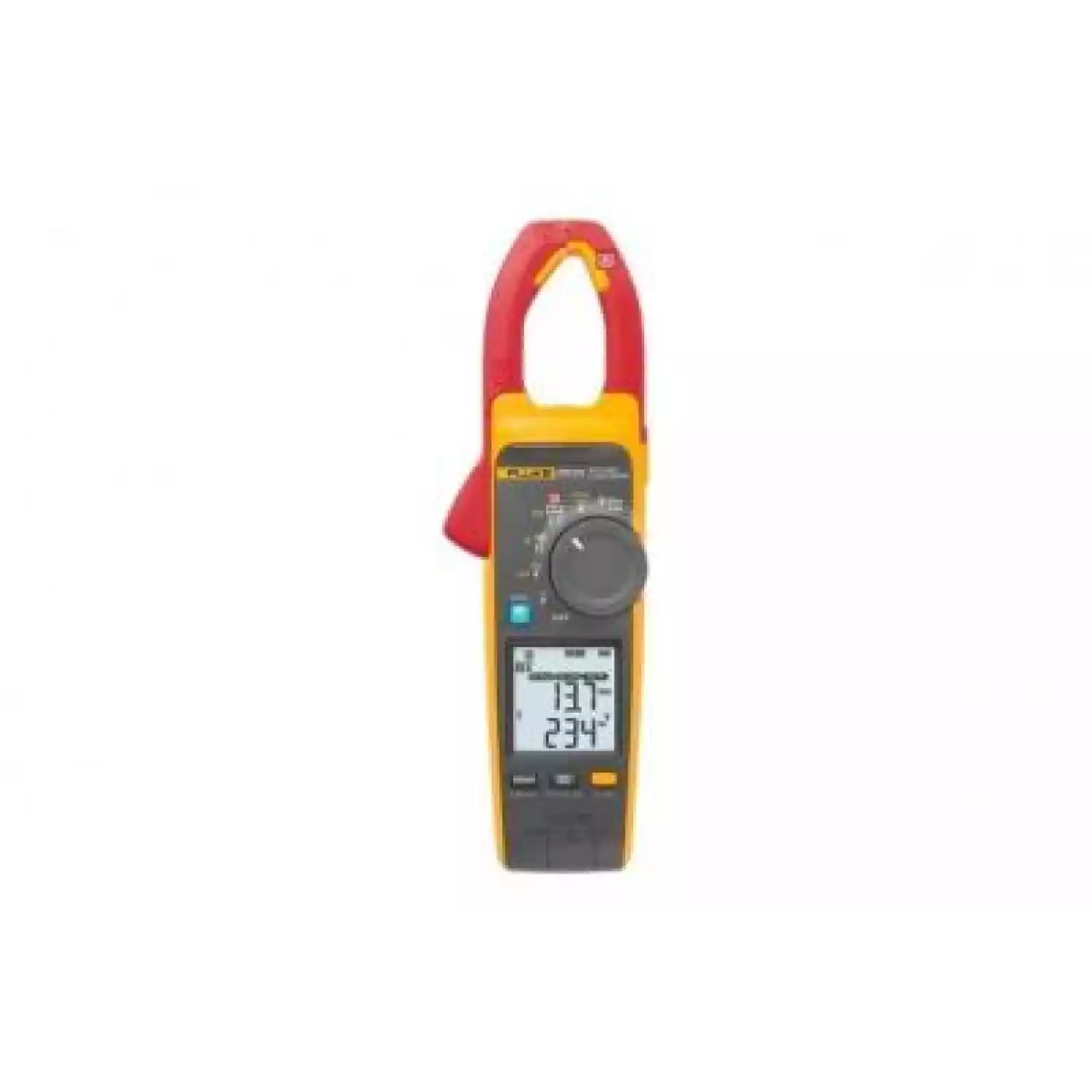

Токоизмерительные клещи Fluke 378 FC с датчиком iFlex для измерений истинных среднеквадратических значений переменного/постоянного тока и напряжения

Тип оборудования: Токоизмерительные клещи для измерений истинных среднеквадратических значений переменного/постоянного тока и напряжения, токовые клещи

Производитель: Fluke

Модель: Fluke 378 FC с датчиком iFlex

Гарантия: 1 год

Описание токоизмерительных клещей Fluke 378 FC с датчиком iFlex:

Измерения напряжения и тока с использованием технологии FieldSense™:

В токоизмерительных клещах Fluke 378 FC, измеряющих истинные среднеквадратические значения параметров, используется технология FieldSense™, которая позволяет сократить продолжительность и повысить безопасность измерений, а также исключить контакт с проводниками под напряжением. Точное измерение напряжения и тока выполняется при помощи захвата клещей. Просто подсоедините зажим черного измерительного провода к любой доступной линии заземления, обхватите измеряемый проводник захватом и считывайте с экрана точные значения напряжения и тока.

Показатель качества электроэнергии, извещающий о том, что источником неисправности является не объект измерений, а питающая линия:

Клещи 378 FC оснащены уникальной автоматической функцией определения качества электроэнергии. При проведении измерений с помощью технологии FieldSense клещи 378 FC способны обнаруживать и отображать на экране нарушения качества электроэнергии, связанные с током, напряжением или коэффициентом мощности. Это позволяет быстро определить где находится источник неисправности — в питающей линия до точки измерения или в оборудовании после нее.

Быстрые и простые измерения параметров трехфазных систем:

Измерения напряжения и тока в трехфазных системах выполняются за 3 простых шага
Вычисление полного набора фазных и линейных значений
Отображение данных результатов измерения на смартфоне и передача в облачное хранилище при помощи ПО Fluke Connect
Определение и отображение порядка чередования фаз при помощи ПО Fluke Connect
Устранение необходимости в выполнении сложных вычислений и ведении записей на бумажных носителях.

Измерение сверхбольших токов датчиком iFlex®:

Входящий в комплект поставки гибкий токоизмерительный датчик iFlex позволяет измерять переменный ток силой до 2500 А. Датчик iFlex существенно упрощает измерения на участках с плотным монтажом и на проводниках большого диаметра.

Простота и удобство эксплуатации благодаря дополнительным функциям и входящим в комплект поставки принадлежностям:

Токоизмерительные клещи 378 FC существенно упрощают проведение электроизмерительных работ. Как только прибор обнаруживает стабильный сигнал при измерении с помощью технологии FieldSense, его экран подсвечивается зеленым цветом. Таким же образом работает функция визуальной проверки целостности цепи, которая позволяет проводить измерения в шумных условиях, дублируя звуковой сигнал включением зеленой подсветки экрана.

Регистрация, анализ и публикация данных результатов измерений при помощи ПО Fluke Connect®:

Установив ПО Fluke Connect, можно удаленно регистрировать данные, определять тренды и осуществлять мониторинг для обнаружения перемежающихся неисправностей. Fluke Connect также обеспечивает сбор данных, на основе которых возможно составить программу профилактического техобслуживания.

Технические характеристики Fluke 378 FC с датчиком iFlex:

Технические характеристики прибора
Максимальное напряжение между любым из выводов и землей		1000 В
Батарея	Тип	2 AA, IEC LR6, щелочные
	Время работы от батареи	200 часов
Экран		Двухстрочный
Автоматическое выключение		спустя 20 минут

Электрические характеристики
Переменный ток: захват
Диапазон	999,9 А
Разрешение	0,1 А
Погрешность	2 % ±5 ед.мл.разр. (10—100 Гц) 2,5 % ±5 ед.мл.разр. (100—500 Гц)
Коэффициент формы (50/60 Гц)	3 при 500 А 2,5 при 600 А 1,42 при 1000 А Добавить 2 %, если коэф. формы >2
Переменный ток: гибкий токоизмерительный датчик
Диапазон	2500 А
Разрешение	1 А (≤2500 А); 0,1 А (≤999,9 А)
Погрешность	3 % ±5 ед.мл.разр. (от 5 до 500 Гц)
Коэффициент формы (50/60 Гц)	3,0 при 1100 А 2,5 при 1400 А 1,42 при 2500 А Добавить 2 %, если коэф. формы >2
Чувствительность к положению
	Расстояние от оптимального положения	i2500-10 Flex	i2500-18 Flex	Ошибка
	A	12,7 мм (0,5 дюйма)	35,6 мм (1,4 дюйма)	±0,5 %
	B	20,3 мм (0,8 дюйма)	50,8 мм (2,0 дюйма)	±1,0 %
	C	35,6 мм (1,4 дюйма)	63,5 мм (2,5 дюйма)	±2,0 %
Неопределенность измерения предполагает, что первичный проводник находится по центру в оптимальном положении, внешнее электрическое или магнитное поле отсутствует, и измерения проводятся в пределах рабочего диапазона температур.
Постоянный ток
Диапазон	999,9 А
Разрешение	0,1 А
Погрешность	2 % ±5 ед.мл.разр.1
[1]При использовании функции ZERO для компенсации отклонения
Напряжение переменного тока: технология FieldSense
Диапазон	1000 В
Разрешение	1 В (≤1000 В)
Погрешность	≤4/0 AWG	3 % ±5 ед.мл.разр. (от 45 до 66 Гц)
	≥4/0 AWG	5 % ±5 ед.мл.разр. (от 45 до 66 Гц)
Измеряемый проводник нужно располагать как можно ближе к зоне смыкания захвата клещей
Напряжение переменного тока: измерительные провода
Диапазон	600,0 В 1000 В
Разрешение	0,1 В (≤600,0 В) 1 В (≤1000 В)
Погрешность	1 % ± 5 разрядов (от 20 Гц до 500 Гц)
Напряжение постоянного тока
Диапазон	600,0 В 1000 В
Разрешение	0,1 В (≤600,0 В) 1 В (≤1000 В)
Погрешность	1 % ±5 ед.мл.разр.
Напряжение пост. тока в мВ диапазоне
Диапазон	500,0 мВ
Разрешение	0,1 мВ
Погрешность	1 % ±5 ед.мл.разр.
Частота тока: захват
Диапазон	От 5,0 до 500,0 Гц
Разрешение	0,1 Гц
Погрешность	0,5 % ±5 ед.мл.разр.
Уровень запуска	От 5 до 10 Гц, ≥10 A От 10 до 100 Гц, ≥5 А От 100 до 500 Гц, ≥10 А
Частота тока: гибкий токоизмерительный датчик
Диапазон	От 5,0 до 500,0 Гц
Разрешение	0,1 Гц
Погрешность	0,5 % ±5 ед.мл.разр.
Уровень запуска	От 5 до 20 Гц, ≥25 А От 20 до 100 Гц, ≥20 А От 100 до 500 Гц, ≥25 А
Сопротивление
Диапазон	60,00 кОм 6000 Ом 600,0 Ом
Разрешение	0,1 Ом (≤600,0 Ом) 1 Ом (≤6000 Ом) 10 Ом (≤60,00 кОм)
Погрешность	1 % ±5 ед.мл.разр.
Емкость
Диапазон	1000 мкФ
Разрешение	0,1 мкФ (≤100,0 мкФ) 1 мкФ (≤1000 мкФ)
Погрешность	1 % ±4 ед.мл.разр.
Механические характеристики
Габариты (Д × Ш × В)	274 × 86 × 47 мм
Масса (с батарейками)	463 г
Просвет захвата	34 мм
Диаметр гибкого токоизмерительного датчика	7,5 мм
Длина кабеля гибкого токоизмерительного датчика (от головки до разъема)	1,8 м
Длина пояса Роговского	450 мм
Условия эксплуатации
Рабочая температура	от −10 °C до 50 °C
Температура хранения	от −40 °C до 60 °C
Влажность при работе (без конденсации)	Без конденсата (<10 °C) ОВ ≤90 % (от 10 до 30 °C) ОВ ≤75 % (от 30 до 40 °C) ОВ ≤45 % (от 40 до 50 °C)
Температурные коэффициенты	Добавьте (0,1 × годовую точность) на каждый градус Цельсия при температуре выше 28 °C или ниже 18 °C
Защита от проникновения пыли и влаги	Согласно ГОСТ 14254-96 (МЭК 60529): IP30 (захват закрыт)
Рабочая высота над уровнем моря	2000 м
Высота хранения	12 000 м
Электромагнитная совместимость (ЭМС)
	Международные стандарты	ГОСТ Р МЭК 61326-1-2014 (IEC 61326-1): портативное устройство, электромагнитная среда ГОСТ Р 51522.2.2-2011 (IEC 61326-2-2), CISPR 11: Группа 1, Класс B
	Группа 1: Оборудование специально образует и (или) использует гальванически связанную радиочастотную энергию, которая необходима для работы самого оборудования.
	Класс B: Оборудование подходит для работы на жилых объектах и объектах, непосредственно подключенных к электросети низкого напряжения, обеспечивающей питание объектов, использующихся в жилых целях. Когда оборудование подключено к тестируемому объекту, возникающий уровень излучения может превышать предельные уровни, определяемые ГОСТ Р 51318.11-2006 (СИСПР 11:2004).
	Корея (KCC)	Оборудование класса A (промышленное вещательное оборудование и оборудование связи)
	Класс А: Продавцы и пользователи должны учитывать, что оборудование соответствует требованиям к промышленному оборудованию, работающему с электромагнитными волнами. Данное оборудование не предназначено для бытового использования, только для коммерческого.
США (FCC)	47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103.
Безопасность
Общая	МЭК 61010-1: Класс загрязнения 2
Измерения	ГОСТ IEC 61010-2-032-2014: CAT III 1000 В / CAT IV 600 В ГОСТ IEC 61010-2-033-2013: CAT III 1000 В / CAT IV 600 В
Токоизмерительные клещи для измерений токов утечки	ГОСТ Р МЭК 61557-13-2014 (IEC 61326-1): Класс 2, ≤30 А/м
Беспроводная радиосвязь
Сертификация радиочастоты	FCC ID: T68-FBLE IC:6627A-FBLE
Частотный диапазон	2405—2480 МГц
Выходная мощность	<100 >
Данные радиочастоты	Radio Frequency Data For Class A Devices УПРОЩЕННАЯ ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ Компания Fluke настоящим заявляет, что радиооборудование, установленное в данном Приборе, соответствует требованиям Директивы 2014/53/ЕС.
