Тип оборудования: Токоизмерительные клещи
Производитель: RGK
Модель: CM-20
Гарантия: 1 год

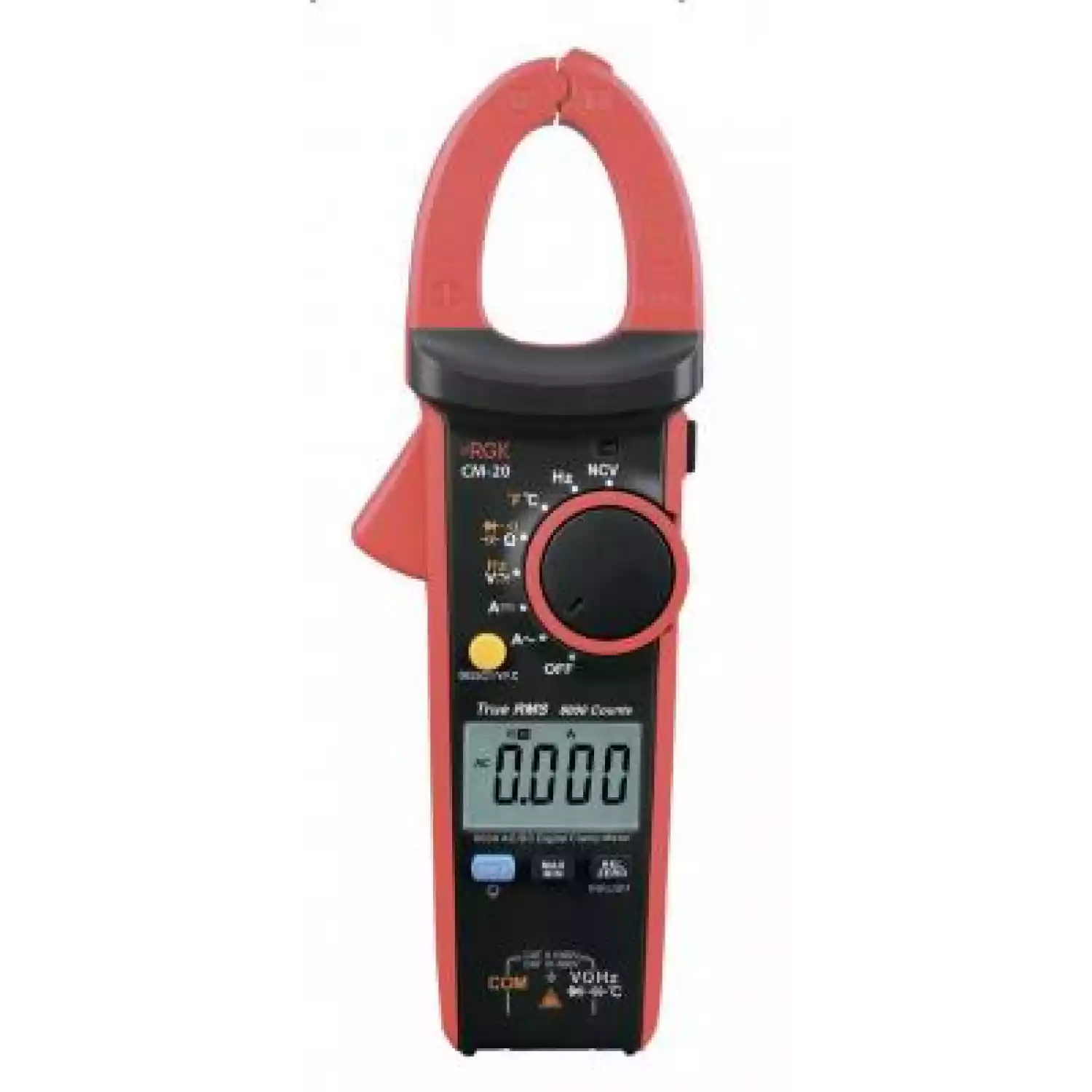

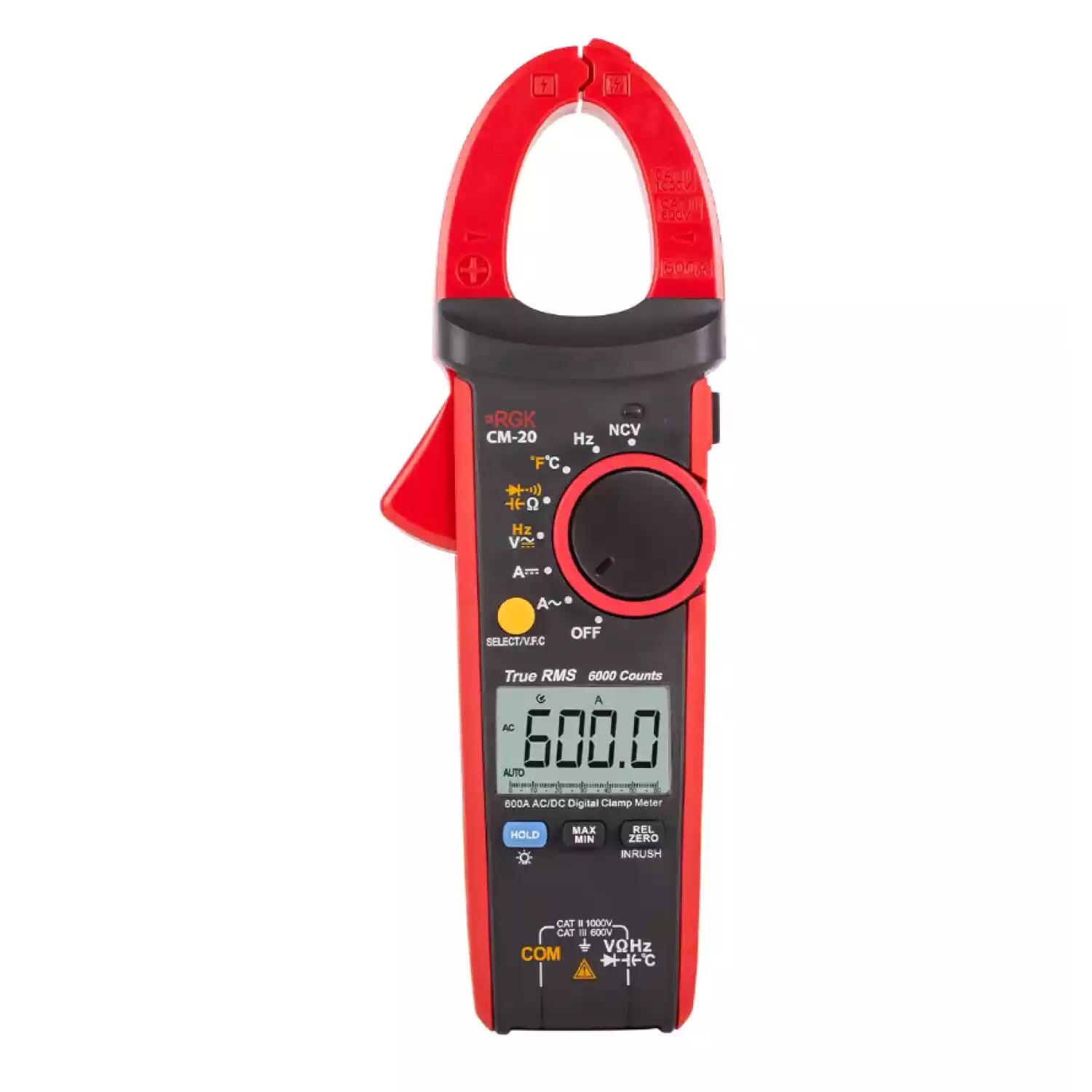

Описание клещей CM-20:
Цифровые токовые клещи RGK CM-20 применяются для бесконтактного измерения больших токов до 600А на проводниках диаметром до 30 мм. Этот прибор ускоряет и упрощает рабочий процесс благодаря тому, что нет необходимости разрезать, распаивать и и восстанавливать целостность провода. При проведении замеров линии не отключаются, а работа электросистемы не нарушается, что особенно важно при проверке распределительных щитов.
Токовые клещи также обладают функционалом мультиметра, за счет чего комплексную диагностику можно проводить всего одним устройством. Эта модель прежде всего ориентирована на специалистов в сферах электроэнергетики, строительства и др.
Ключевые особенности CM-20:
Токоизмерительные клещи RGK CM-20 оборудованы специальным барьером, препятствующим соскальзыванию руки в сторону проводника, двойной изоляцией и соответствуют категориям защищенности от перегрузки CATII 1000В/CATIII 600В. При подключении измерительных проводов с щупами специалист может проверять такие параметры, как частота тока, напряжение и сопротивление, прозванивать цепи, а также тестировать диоды и определять емкость конденсаторов. Функция температурного контроля хорошо дополняет арсенал возможностей прибора и помогает проводить комплексную диагностику силовых линий и распределительных щитов.
Режим REL используется в тех случаях, когда необходимо повысить достоверность показаний и минимизировать влияние внешних шумов путем сравнения полученного значения с опорным.
Точная фиксация пускового тока с помощью режима Inrush требуется для проверки электромоторов, сварочного оборудования и другой техники, для которой характерны резкие всплески электросигнала.
Технические характеристики токовых клещей CM-20:
| RGK CM-20 | |||
|---|---|---|---|
|
Переменный ток
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 60А | 0,01А | ±(2,5%+5) | 600A |
| 600А | 0,1А | ±(2,5%+5) | 600A |
|
Постоянный ток
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 60А | 0,01А | ±(2,5%+5) | 600А |
| 600А | 0,1А | ±(2,5%+5) | 600А |
|
Напряжение переменного тока
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 6В | 0,001В | ±(1,2%+5) | 1000В постоянный ток 750В переменный ток |
| 60В | 0,01В | ||
| 600В | 0,1В | ||
| 750В | 1В | ±(1,5%+5) | |
|
Напряжение постоянного тока
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 600 мВ | 0,1мВ | ±(1,0%+8) | 1000В постоянный ток 750В переменный ток |
| 6В | 0,001В | ±(0,8%+1) | |
| 60В | 0,01В | ±(0,8%+3) | |
| 600В | 0,1В | ±(0,8%+3) | |
| 1000В | 1В | ±(1,0%+3) | |
|
Сопротивление
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 600Ω | 0,1Ω | ±(1,2%+2) | 1000В постоянный ток 750В переменный ток |
| 6кΩ | 0,001кΩ | ±(1,0%+2) | |
| 60кΩ | 0,01кΩ | ±(1,0%+2) | |
| 600кΩ | 0,1кΩ | ±(1,0%+2) | |
| 6МΩ | 0,001МΩ | ±(1,2%+2) | |
| 60МΩ | 0,01МΩ | ±(1,5%+5) | |
|
Проверка целостности (прозвонка) электрической цепи
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 600Ω | 0,1Ω | Звуковой сигнал при <30Ω Напряжение незамкнутой цепи около 1,2В |
1000В постоянный ток 750В переменный ток |
|
Проверка диода
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 6В | 0,001В | Напряжение около 3,3 В, нормальное значение напряжения диода около 0,5-0,8В. | 1000В постоянный ток 750В переменный ток |
|
Ёмкость
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 60nF | 0,01nF | ±(4,0%+25) | 1000В постоянный ток 750В переменный ток |
| 600nF | 0,1nF | ±(4,0%+5) | |
| 6uF | 0,001uF | ±(4,0%+5) | |
| 60uF | 0,01uF | ±(4,0%+5) | |
| 600uF | 0,1uF | ±(4,0%+5) | |
| 6mF | 0,001mF | ±(10%) | |
| 60mF | 0,01mF | Не нормируется | |
|
Температура
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| от -20°C до 400°C | 1°C | ±(3,0%+5) | 1000В постоянный ток 750В переменный ток |
|
Частота
|
|||
| Предел измерения | Разрешение | Погрешность | Защита от перегрузки |
| 10Гц – 1МГц | 0,01Гц – 1КГц | ±(0,1%+4) | 1000В постоянный ток 750В переменный ток |
|
NCV (бесконтактное детектирование напряжения)
|
|
|---|---|
| NCV | Звуковая/световая индикация при обнаружении напряжения ≥ 100 В на расстоянии ≤ 10 мм. |
|
Общие характеристики
|
|
| Разрядность дисплея | 6000 |
| Отображение полярности | Автоматическое |
| Индикация перегрузки | «OL» или «-OL» |
| Скорость выборки | Около 3 в секунду |
| Тип датчика | Датчик Холла |
| Ошибка при отклонении исследуемого проводника от центрального положения между зажимами клещей | Дополнительная погрешность ± 1,0% |
| Раскрытие клещей | Максимальный диаметр проводника 30 мм |
| Рабочая высота над уровнем моря | 2000 м |
| Рабочая температура и влажность | 0°C ... +30°C, не более 80% +30°C ... +40°C, не более 75% +40°C ...+50°C, не более 45% |
| Температура и влажность хранения | -20°C ...+ 60°C, не более 80% |
| Соответствие нормам безопасности | IEC61010-1; IEC61010-2-032; CATII 1000В, CATIII 600В |
| Степень загрязнения | 2 |
| Питание | 3 батарейки ААА 1,5 В |
| Габаритные размеры | 215 х 73 х 36 мм |
| Масса | 238 г |
Комплект поставки токоизмерительных клещей CM-20:
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:
Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
