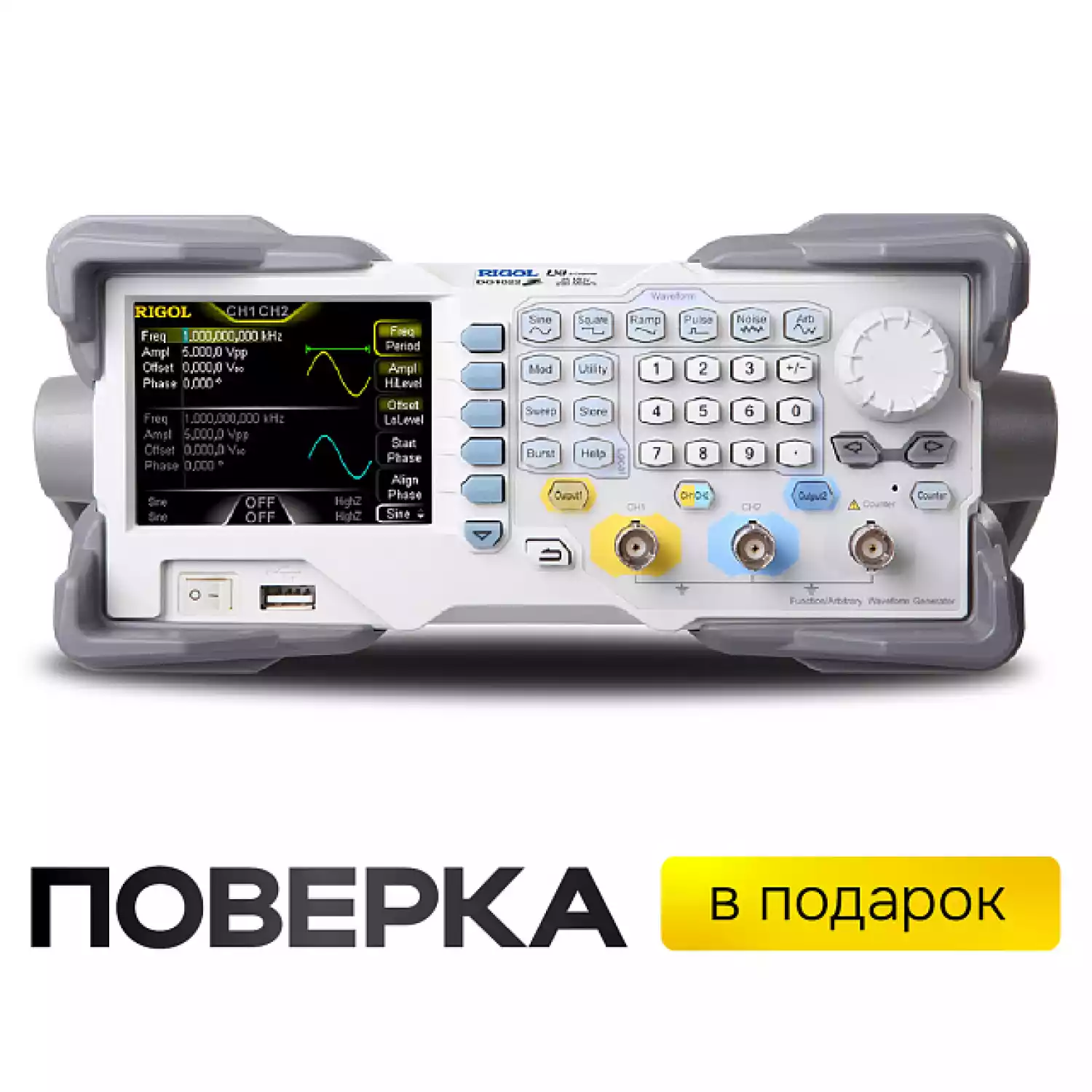

Rigol DG1022Z представляет собой двухканальный генератор, что позволяет одновременно выдавать два разных сигнала. Это особенно полезно в случаях, когда требуется сравнение или синхронизация сигналов, что часто необходимо в радиотехнических и исследовательских приложениях.
Прибор способен формировать электромагнитные сигналы различных типов, включая немодулированные и модулированные. Он поддерживает пять стандартных форм сигналов, 160 специальных форм и возможность создания произвольных сигналов по технологии SiFi. Это делает модель универсальным инструментом для тестирования и разработки.
Одной из ключевых характеристик генератора сигналов является его малый коэффициент нелинейных искажений. Это означает, что сигналы сохраняют свою чистоту и точность, что критично для высокоточных измерений и исследований.
Прибор предлагает различные виды внешней модуляции и манипуляций, что позволяет адаптировать сигналы под конкретные задачи. Это делает его идеальным для разработки радиолокационных систем и других сложных аппаратных решений.
Устройство поддерживает режимы свипирования и пачек импульсов, что расширяет его функциональность. Режим свипирования позволяет изменять частоту сигнала в заданном диапазоне, а режим пачек импульсов обеспечивает генерацию кратковременных сигналов, что полезно для тестирования реакций систем на импульсные воздействия.
Rigol DG1022Z оснащен памятью для записи до 2 миллионов точек, что позволяет сохранять и анализировать данные для дальнейших исследований. Это особенно важно в научных лабораториях, где требуется длительное наблюдение за изменениями сигналов.
Оборудование широко используется в промышленных и энергетических секторах для тестирования и разработки новых технологий. Его возможности по генерации разнообразных сигналов позволяют проводить испытания оборудования, а также обеспечивать надежность работы систем.
В научных лабораториях генератор сигналов Rigol DG1022Z применяется для проведения экспериментов, требующих высокой точности и разнообразия форм сигналов. Он становится важным инструментом в изучении новых физических явлений и технологий.
Эта модель также находит применение в образовательных учреждениях, где используется для обучения студентов основам радиотехники и электроники. Многофункциональность позволяет демонстрировать различные аспекты работы с сигналами и системами.
| Максимальная выходная частота |
25 МГц |
||||
|---|---|---|---|---|---|
| Количество каналов |
2 |
||||
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||
| Частотные характеристики | |||||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |||
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||||
| пилообразный сигнал | 1 мкГц ~ 500 МГц | ||||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||||
| специальной формы | 1 мкГц ~ 10 МГц | ||||
| разрешение по частоте | 1 мкГц | ||||
| Точность установки (18°C ~ 28°C) | 1 ppm | ||||
| Синусоидальный канал | |||||
| Гармонические искажения | типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 25 МГц) |
||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения | Типичное (0 дБм) < -70 дБн (DC ~ 10 МГц) < -70 дБн + 6 дБ/октаву (>10 МГц) |
||||
| Фазовый шум | типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
| Прямоугольный сигнал | |||||
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное | ||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
| Ассиметрия | 1% от периода + 5 нс | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный сигнал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс | ||||
| Время нарастания / спада | ≥ 10 нс | ||||
| Период | от 66,7 нс до 1000000 с | ||||
| Выброс | < 5 % (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации | 200 Мвыб/сек | ||||
| Время нарастания | > 5 нс (1 Вп-п) | ||||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Интерполяция | выключена, линейная | ||||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||||
| Генератор гармоник | |||||
| Порядок гармоник | ≤ 8 | ||||
| Тип гармоник | четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая | ||||
| Фаза гармоник | регулируемая | ||||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
|
|---|---|---|
| Точность установки (1 кГц, >10 мВп-п, синус) | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) | типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
|
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 1 мВ или 4 бит | |
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) | |
|---|---|---|
| Закон | линейный, логарифмический, ступенчатый | |
| Диапазон частот | верхняя и нижняя частота свипирования ограничена несущей частотой | |
| Направление | вверх / вниз | |
| Время свипирования | от 1 мс до 500 с | |
| Время стояния / возврата | от 0 мс до 500 с | |
| Источник запуска | ручной, внешний, внутренний | |
| Маркер | спадающий фронт сигнала синхронизации (задаваемый) | |
| Режим пачек импульсов: | ||
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) | |
| Частота несущей | от 2 мГц до 30 МГц | |
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное | |
| Начальная / Конечная фаза | от 0° до 360° | |
| Внутренний период | от 1 мкс до 500 с | |
| Стробированный запуск | внешний запуск | |
| Источник запуска | ручной, внешний, внутренний | |
| Задержка запуска | от 0 нс до 100 с | |
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|---|---|---|---|---|
| Частотный диапазон | 1 мкГц ~ 200 МГц | |||
| Разрешение по частоте | 7 разрядов/с | |||
| Диапазон периода | от 5 нс до 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения | диапазон частоты: 1 мкГц ~ 5 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 2 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс | 50 Ом, 1 МОм | ||
| тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
|||
| аттенюация | включен: "х10", выключен: "х1" | |||
| Система запуска | уровень запуска: ±2,5 В (0.1 %~ 100%) | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Тип дисплея | жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | |
|---|---|---|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост, LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес | 3,2 кг (в упаковке 4,5 кг) | |
