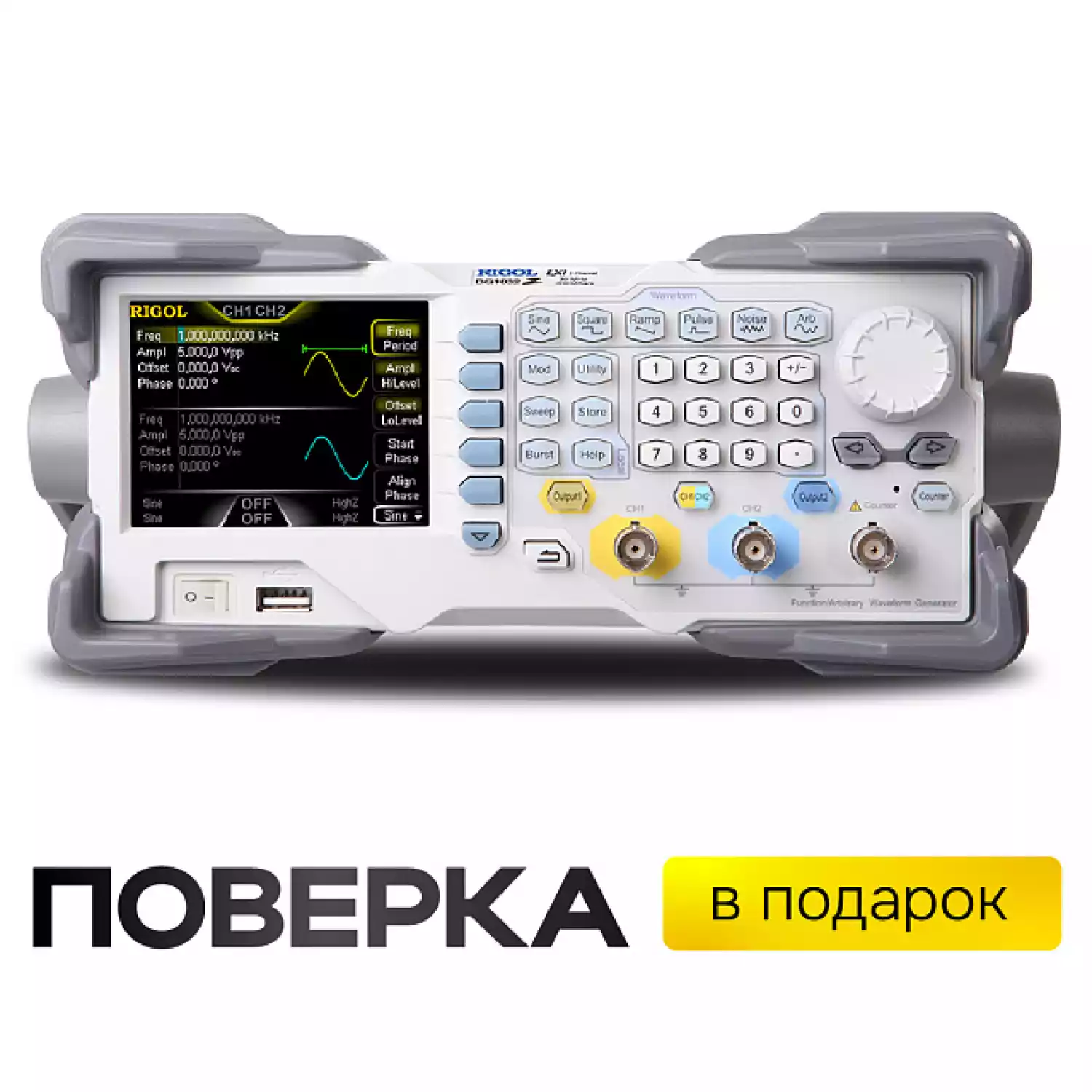

Генератор сигналов Rigol DG1032Z — это надежный и многофункциональный инструмент, который станет незаменимым помощником для инженеров, исследователей и студентов. Универсальность, точность и широкий спектр возможностей делают его идеальным выбором для решения прикладных и научных задач в области электроники и автоматизации. Независимо от того, работаете ли вы в лаборатории или обучаете студентов, эта модель поможет вам достичь новых высот в вашей работе.
Одной из главных особенностей является наличие двух независимых каналов. Это позволяет пользователям одновременно генерировать два сигнала, что особенно полезно для тестирования и анализа взаимодействия различных компонентов. Например, инженеры могут исследовать, как один сигнал влияет на другой, что значительно упрощает процесс разработки сложных электронных систем.
Генератор сигналов поддерживает диапазон частот от 1 мкГц до 30 МГц для синусоидальных сигналов. Этот широкий диапазон охватывает большинство областей применения в электронике, включая автоматизацию, связь и другие сферы. Возможность работы в низкочастотном диапазоне делает устройство особенно ценным для тестирования аудиосистем и аналоговых схем.
Модель с частотой дискретизации 200 МВыб/ обеспечивает точное воспроизведение сложных сигналов, включая импульсы. Это позволяет инженерам и исследователям создавать и анализировать сигналы, которые содержат высокочастотные компоненты, что критически важно для многих приложений, таких как радиосвязь и цифровая обработка сигналов.
Rigol DG1032Z поддерживает генерацию 160 различных форм сигналов, включая синусоидальные, прямоугольные, треугольные, пилообразные и импульсные сигналы. Также доступна возможность генерации шумов, что открывает дополнительные горизонты для тестирования систем и компонентов. Это разнообразие делает генератор идеальным инструментом для различных экспериментальных задач.
Технология Signal Fidelity обеспечивает высокую точность восстановления сигналов произвольной формы. Это позволяет уменьшить влияние дискретизации и гарантирует, что выходные сигналы максимально точно соответствуют заданным параметрам. Такая точность особенно важна в научных исследованиях и разработках, где каждая деталь имеет значение.
Rigol DG1032Z также предлагает ряд дополнительных функций, которые делают его еще более привлекательным для пользователей:
| Максимальная выходная частота |
30 МГц |
||||
|---|---|---|---|---|---|
| Количество каналов |
2 |
||||
| Форма сигнала
|
стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы |
||||
| Синусоидальный канал | |||||
| Гармонические искажения | типичное (0 дБм) < -65 дБн (DC ~ 10 МГц) < -55 дБн (>10МГц ~ 30 МГц) |
||||
| Общие гармонические искажения | < 0,075% (10-20 кГц, 0 дБм) | ||||
| Негармонические искажения |
типичное (0 дБм) |
||||
| Фазовый шум | типичное (0 дБм) -125 дБн/Гц @ 10 кГц |
||||
| Прямоугольный канал | |||||
| Время нарастания / спада | < 10 нс (1 Вп-п) типичное | ||||
| Выброс | < 5 % (100 кГц, 1 Вп-п) типичное | ||||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||||
| Ассиметрия
|
1% от периода + 5 нс | ||||
| Джиттер (СКЗ)
|
типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Пилообразный канал | |||||
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||||
| Симмметрия | 0 ~ 100% | ||||
| Импульсный сигнал | |||||
| Длительность импульса | ≥ 16 нс (ограничена установленной частотой) | ||||
| Время нарастания / спада | ≥ 10 нс (ограничена установленной частотой и длительностью импульса) | ||||
| Выброс | < 5 % (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Специальная форма | |||||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||||
| Вертикальное разрешение | 14 бит | ||||
| Частота дискретизации
|
200 Мвыб/сек | ||||
| Время нарастания | < 5 нс (1 Вп-п) типичное | ||||
| Джиттер (СКЗ) | типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||||
| Генератор гармоник | |||||
|
Порядок гармоник |
≤ 8 | ||||
|
Тип гармоник |
четные, нечетные, все, пользовательские | ||||
| Амплитуда гармоник | регулируемая для каждой гармоники | ||||
| Фаза гармоник
|
регулируемая для каждой гармоники | ||||
| Амплитуда (50 Ом) | 2,5 мВп-п - 10 Вп-п (≤10 МГц) 2,5 мВп-п ~ 5 Вп-п (≤30 МГц) |
|
|---|---|---|
| Точность установки | ±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) | |
| Неравномерность АЧХ | типичное (синус, 2,5В) ±0,1 дБ (≤10 МГц) ±0,2 дБ (≤30 МГц) |
|
| Единицы установки | Вп-п, Вскз, дБм | |
| Разрешение | 0,1 мВпп или 4 бит | |
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, PWM |
|---|
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения | |||
|---|---|---|---|---|
| Частотный диапазон | 1 мrГц ~ 200 МГц | |||
| Разрешение по частоте | 7 разрядов/с (время счета = 1 с) | |||
| Диапазон периода | 5 нс ~ 16 дней | |||
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC | |
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC | |||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC | |||
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п | ||
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п | |||
| Длительность импульса и коэффициент заполнения (DC связь) |
диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс |
|||
| Коэффициент заполнения | 0 ~ 100% | |||
| Параметры входа | входной импеданс | 1 МОм | ||
| Тип свяи | AC, DC | |||
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
|||
| опасное напряжение (1 МОм) | ±7 В AC+DC | |||
| Система запуска | уровень запуска: ±2,5 В | |||
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) | ||||
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с | |||
| Тип дисплея | жидкокристаллический, 3,5" TFT, 320 х 240, 16 млн.цветов | |
|---|---|---|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII | |
| Интерфейс | USB устройство, USB хост , LAN; USB-GPIB (опция) | |
| Потребляемая мощность | не более 40 Вт | |
| Рабочая температура | 10 °C...40 °C | |
| Габаритные размеры | 261,5 х 112 х 318,4 мм | |
| Вес | 3,2 кг (в упаковке 4,5 кг) | |
