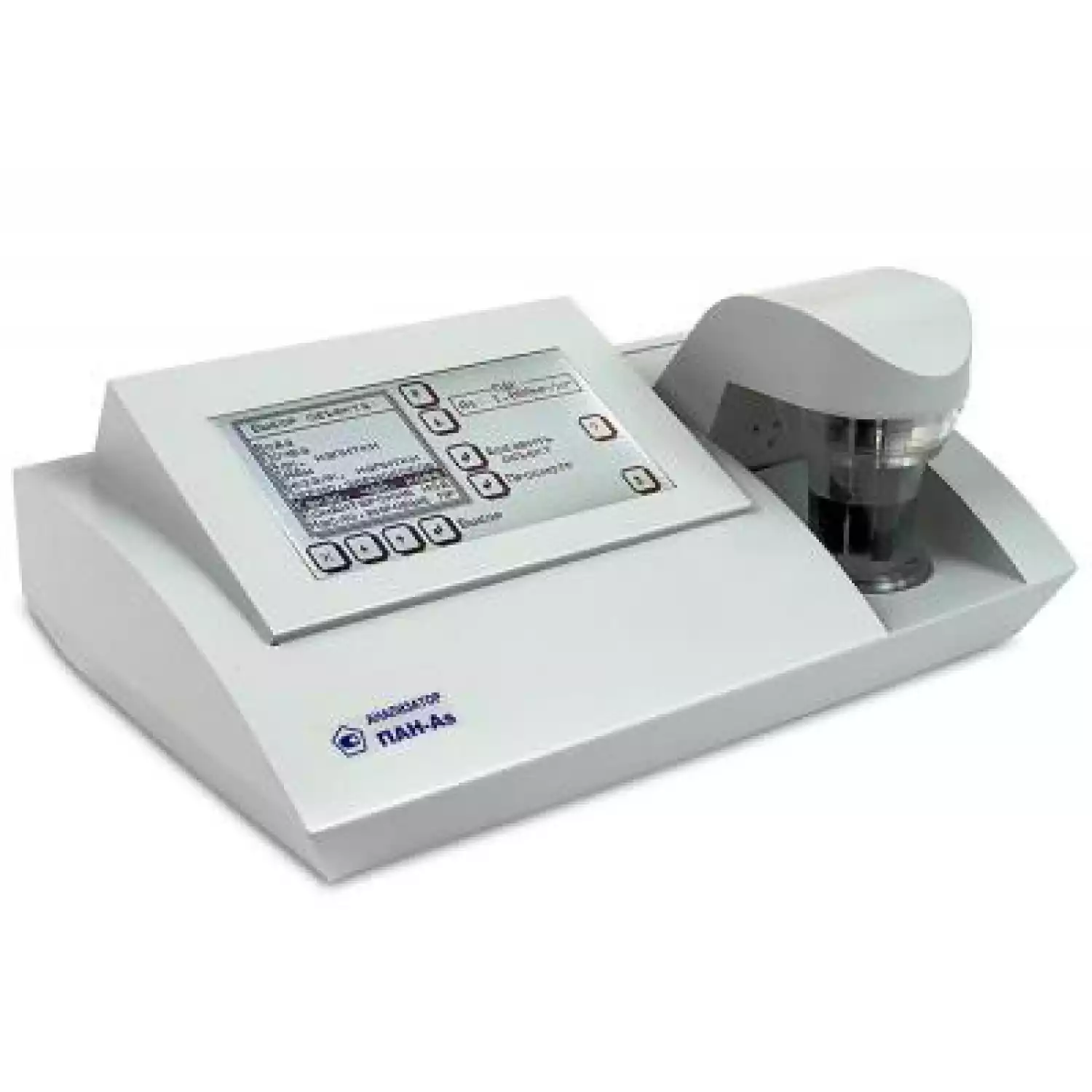

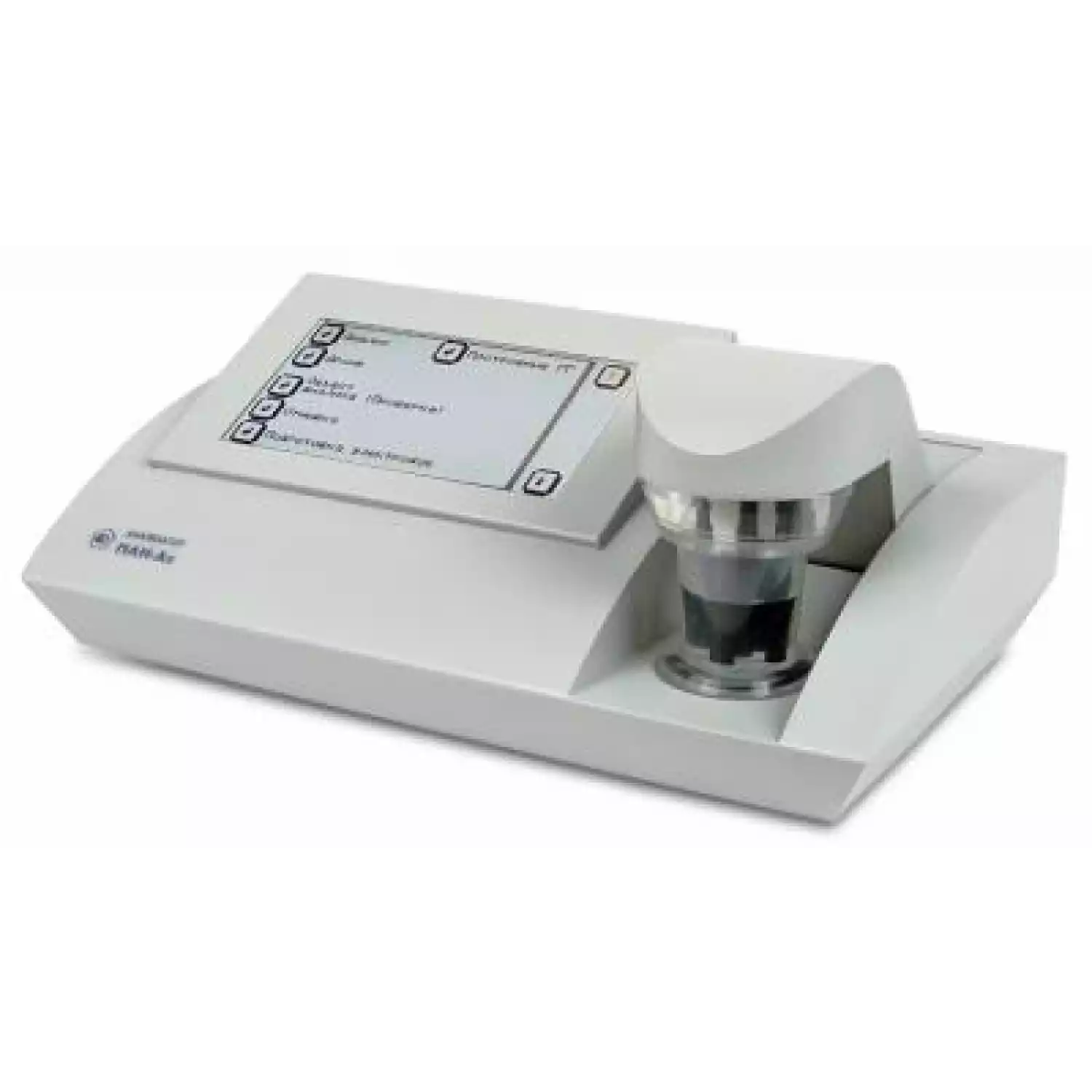

Анализатор мышьяка ПАН-As

Тип оборудования: Анализатор мышьяка

Производитель: Томьаналит

Модель: ПАН-As

Гарантия: 1 год

Описание анализатора мышьяка ПАН-As:

Анализатор мышьяка ПАН-As предназначен для измерения массовой концентрации мышьяка методом инверсионной вольтамперометрии. Имеет три измерительных канала, позволяющих получать одновременно три результата измерения. Определение мышьяка на анализаторе ведется в автоматическом режиме, без применения компьютера и с минимальным участием оператора. Автоматизация анализа исключает возможность ошибки оператора, снижает требования к его квалификации и повышает производительность.

Принцип действия анализатора ПАН-As - измерение массовой концентрации ионов мышьяка (III) в растворе пробы методом инверсионной вольтамперометрии. Все формы мышьяка переводятся в форму мышьяк (III) на стадии подготовки пробы к измерениям. Длительность подготовки проб зависит от типа анализируемой пробы и варьируется от 2 ч. (вода, почвенные вытяжки) до (6-9) ч. для пищевой продукции. Способы подготовки проб к измерениям описаны в Руководстве по эксплуатации анализатора ПАН-As и в методиках измерений, входящих в комплектацию анализатора.

Объекты анализа:

• Пищевая продукция (алкогольные и безалкогольные напитки, молоко и молочные продукты, жировые продукты, мясо, рыба, крупа, мука, сахар, овощи, фрукты и продукты их переработки)
• Вода (природная, питьевая, сточная, технологичная)
• Парфюмерия, косметика
• Почва, торф, ил, донные отложения

Диапазон измерений:

Диапазон измерений мышьяка в водах, почве, пищевой продукции позволяет проводить определение мышьяка на уровне концентраций значительно ниже допустимого уровня (предельно допустимой концентрации).

*ГОСТ 31628-2012, ГОСТ 31866-2012

Электроды для определения мышьяка

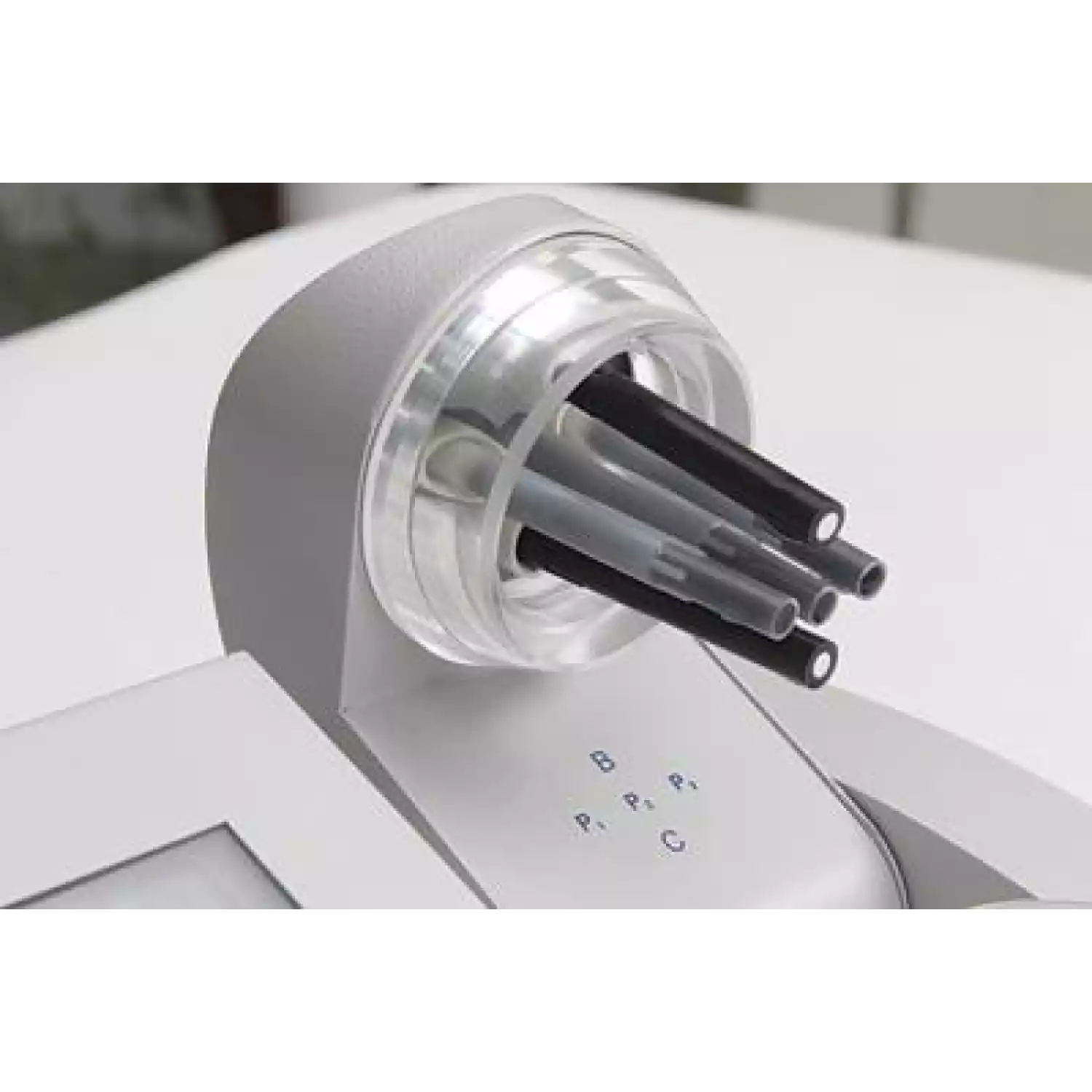

В качестве рабочих (индикаторных) электродов применяются углеродсодержащие электроды, рабочая поверхность которых покрыта золотом. Нанесение золота на поверхность углеродсодержащих электродов проводят в автоматическом режиме непосредственно в анализаторе ПАН-As. Одно нанесение золота на электрод позволяет провести анализ 200 проб. Специализированное устройство для обновления поверхности позволяет обновлять поверхность одного электрода не менее 25 раз. Таким образом, с помощью комплекта рабочих электродов можно проанализировать до 5000 проб. Модифицирующий раствор и устройство для обновления поверхности (резак) углеродсодержащих электродов входят в комплект поставки анализатора ПАН-As.

В качестве электрода сравнения и вспомогательного электрода применяются хлорсеребряные электроды.

Соответствие современным требованиям:

• Анализатор ПАН-As включен в ГОСРЕЕСТР РФ №47442–11.
• Анализатор ПАН-As соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011.
• Анализатор ПАН-As может быть использован при исполнении требований технических регламентов Таможенного союза в соответствии с ГОСТ 31628-2012 (ГОСТ Р 51962-2002).
• Результат анализа и его метрологические характеристики погрешности автоматически рассчитываются в соответствии с ГОСТ Р ИСО 5725 по двум (трем) результатам единичных измерений, получаемых одновременно.
• Программное обеспечение анализатора позволяет проводить его идентификацию в автоматическом режиме.

Методическое обеспечение анализатора ПАН-As включает ГОСТ 31628-2012, ГОСТ 31866-2012, аттестованные методики измерений МУ 31-05/04; МУ 31-11/05 и МУ 31-09/04, внесенные в Федеральный реестр методик измерений и ПНД Ф. Методики измерений сопровождаются приложениями с подробным описанием процедуры определения мышьяка на анализаторе ПАН-As. По сравнению с реализацией данных методик на вольтамперометрическом анализаторе типа ТА, их реализация на ПАН-As требует меньшего количества реактивов и меньших трудозатрат оператора.

По дополнительному согласованию в комплектацию анализатора ПАН-As может быть включены ГОСТ 31628-2012 и ГОСТ 31866-2012.

Экономичность применения анализатора ПАН-As

• При проведении измерений на анализаторе ПАН-As используется малый объем легкодоступных реактивов: 3 мл насыщенного раствора сульфита натрия, 0,03 мл 0,1 М раствора трилона Б и не более 30 мл бидистиллированной воды.
• Для анализа берется малое количество пробы: воды - не более 30 мл; пищевой продукции - не более 2 г; почвы - 2 г.
• Одновременно получают три результата измерения.
• Анализатор ПАН-As имеет низкое энергопотребление.

Удобство работы на анализаторе ПАН-As

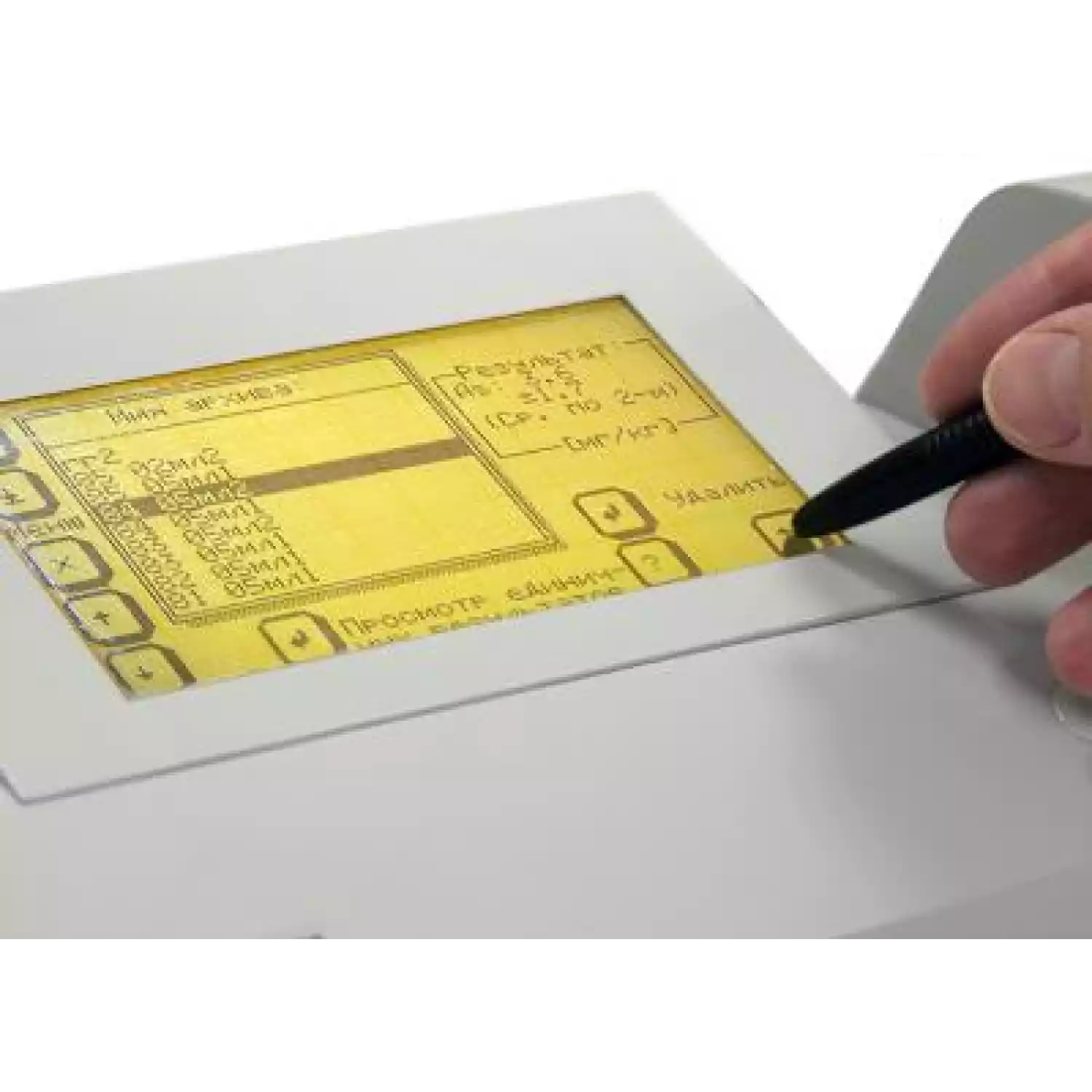

• Управление работой анализатора ПАН-As осуществляется с помощью сенсорной панели, расположенной непосредственно на графическом дисплее анализатора и имеющей интуитивно понятный интерфейс.
• Расчет результатов анализа ведется по градуировочному графику и методом добавок. При этом возможно одновременное получение и просмотр результатов анализа по градуировочному графику и методом добавок.
• Для получения результата анализа по градуировочному графику оператор выполняет три операции: добавляет раствор подготовленной пробы в ячейку анализатора, вводит параметры пробы и нажимает кнопку «Пуск».
• Имеется возможность подключения прибора к компьютеру для архивации, просмотра, печати результатов анализа и зарегистрированных аналитических сигналов мышьяка.
• Установка электродов в анализатор проводится с помощью электродных колпачков, исключающих контакт оператора с рабочей поверхностью электрода.
• В комплект поставки анализатора ПАН-As входят два дозатора переменного объема, что упрощает процедуру анализа.

Преимущества применения анализатора ПАН-As

• Применение анализатора не требует обучения специалиста, так как анализ ведется в диалоговом режиме.
• Наличие в составе электрохимической ячейки анализатора трех рабочих электродов позволяет одновременно получать три единичных результата анализа пробы.
• Результат анализа (концентрация мышьяка в анализируемой пробе) и его характеристики погрешности автоматически рассчитываются по двум (или трем) единичным результатам, полученным одновременно, в соответствии с ГОСТ Р ИСО 5725 и высвечиваются на панели анализатора.
• Результаты анализа сохраняются в память анализатора.
• Возможно определение как валового содержания мышьяка, так и его валентных форм As(III) и As(V) в различных типах вод.
• Анализ проб различных объектов на анализаторе ПАН-As проводится в соответствии с руководством по эксплуатации анализатора и аттестованными методиками анализа.

Метрологическое обеспечение анализатора ПАН-As:

• Расчет результатов измерений проводится автоматически по двум (трем) результатам единичных измерений. При этом рассчитываются показатель повторяемости и показатель точности результатов измерений.
• Методика поверки анализатора проста, подробно описана и входит в комплект поставки анализатора.
• Специалисты НПП «Томьаналит» проводят консультации по внутрилабораторному контролю и построению контрольных карт Шухарта для методик измерений на анализаторе ПАН-As.

Технические характеристики ПАН-As:

• Управление работой анализатора осуществляют с помощью системного меню, отображаемого на дисплее анализатора с сенсорной панелью управления.
• Диапазон измерений массовой концентрации ионов мышьяка (III) в растворе электрохимической ячейки находится в пределах от 0,00050 до 0,050 мг/дм3 включительно.
• Пределы допускаемой относительной погрешности измерения массовой концентрации ионов мышьяка (III):

1. с массовой концентрацией ионов мышьяка (III) от 0,00050 до 0,0010 мг/дм3 включительно составляют ±40 %;
2. с массовой концентрацией ионов мышьяка (III) от 0,0010 до 0,050 мг/дм3 включительно составляют ±30 %.

Диапазоны измерений и пределы допускаемой относительной погрешности измерений концентрации мышьяка в различных объектах регламентируются в соответствующих аттестованных методиках измерений.

• Габаритные размеры анализатора: не более 255х155х115 мм.
• Масса анализатора: не более 2,0 кг.
• Питание анализатора осуществляется от промышленной сети переменного тока напряжением (220 ± 22) В частотой (50 ± 1) Гц по ГОСТ 13109.
• Потребляемая мощность анализатора: не более 20 В×А.
• Средний срок службы анализатора: не менее пяти лет.
• Для управления работой анализатора используется встроенное программное обеспечение, которое управляет измерительным трактом и выполняет вычислительные операции. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 – «А».

Характеристики безопасности анализатора ПАН-As

• Анализатор соответствует требованиям безопасности технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
• Корпус анализатора изготовлен из коррозионностойкой стали.
• Электроды, которыми комплектуется анализатор, имеют индивидуальные защитные колпачки, исключающие контакт оператора с рабочей поверхностью электрода.
