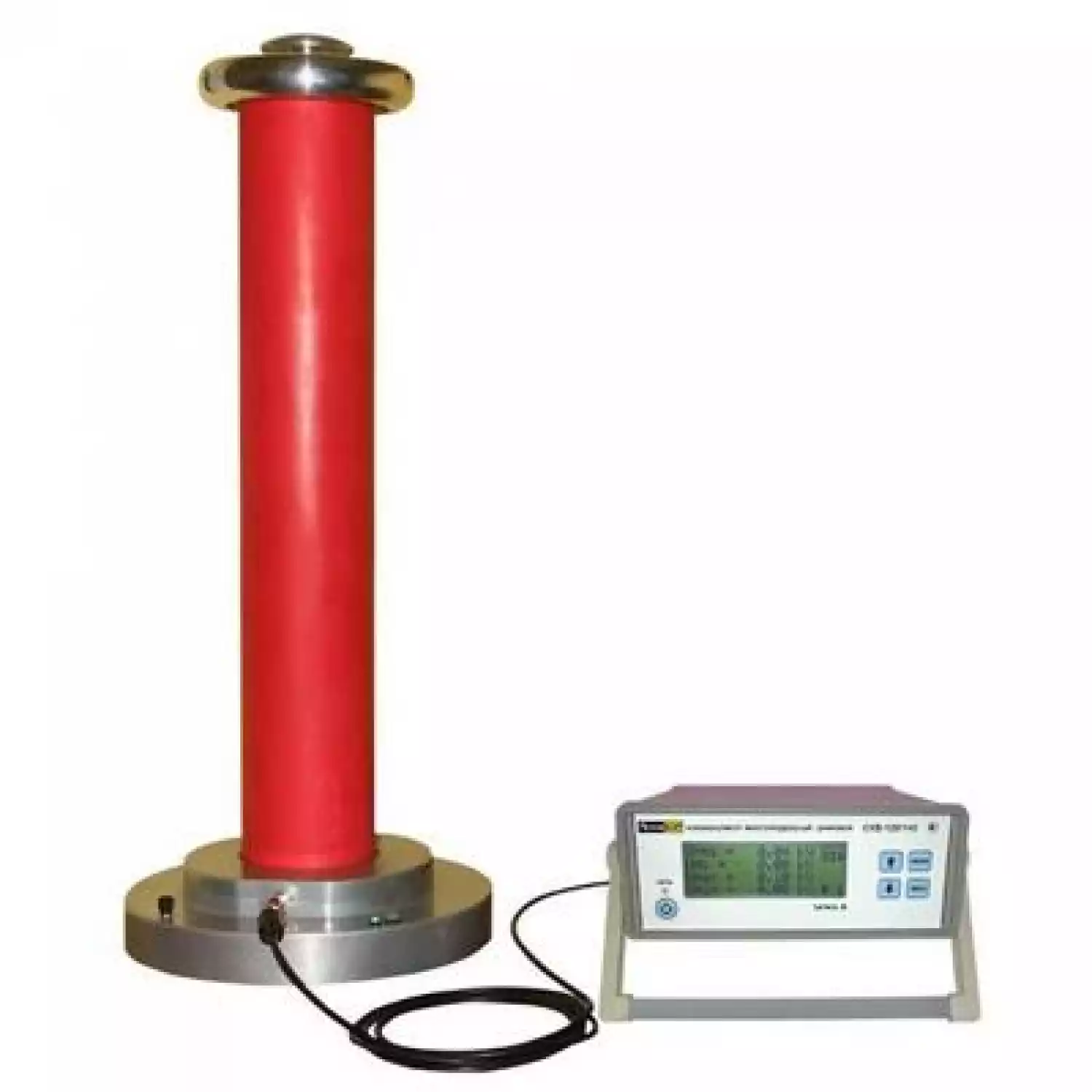

Многопредельный цифровой киловольтметр ПрофКиП СКВ-120/140 класс точности 1.0
Артикул: 16270

Многопредельный цифровой киловольтметр ПрофКиП СКВ-120/140 класс точности 1.0

Артикул: 16270
Под заказ
Срок поставки от 7 дней
359 820 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.

Принцип действия киловольтметра основан на масштабном преобразовании  высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.

Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с.

Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды  каждая.

В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая  стабильность коэффициента масштабного преобразования входного напряжения.

Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

  • Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ
  • Два предела измерения в одном делителе
  • Относительная погрешность: в каждой точке диапазона 1.0%
  • Время установления рабочего режима: не более 5.0 с
  • Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя
  • Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями

Основные технические характеристики киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Параметры

Значения

Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц

2.000 кВ … 26.000 кВ

26.01 кВ …120.00 кВ

Диапазон измерения напряжения постоянного тока

2.000 кВ … 26.000 кВ

26.01 кВ … 140.00 кВ

Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц

±1.0%

Пределы допускаемой относительной погрешности измерения напряжения постоянного тока

±1.0%

Входное сопротивление  постоянному току

535 МОм ±10%

Время установления рабочего режима

не более 5.0 с

Количество диапазонов измерения

2

Режим переключения диапазонов измерения

автоматический

Максимальное время работы

8 часов с последующим отключением на 1 час

Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120

  • Температура окружающего воздуха: 5°С … 40°С
  • Относительная влажность воздуха: 30% … 80%
  • Атмосферное давление: 84 кПа … 106.7 кПа

Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140

  • ГОСТ 22261-94  «Средства измерений электрических и магнитных величин. Общие технические условия»
  • ГОСТ 12.2.091-2012 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
  • ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний»
  • ТУ 422120-003-68134858-2014 «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Технические условия»
  • ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

  • Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП «Киловольтметр многопредельный цифровой «ПрофКиП СКВ-120/140». Методика поверки», утвержденным ФГУП «ВНИИМС» в августе 2014 года
  • Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС

Общие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

  • Средний срок службы: не менее 5 лет
  • Средняя наработка на отказ: не менее 5 000 часов
  • Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
  • Максимальная потребляемая мощность: 20 ВА
  • Габаритные размеры блока индикации: 260х100х260 мм
  • Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм
  • Вес блока индикации: 3 кг
  • Вес блока делителей ДВМЦ: 12 кг

Комплект поставки киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Наименование

Количество

Блок индикации ПК.422120.003.01

1 шт.

Блок ДВМЦ ПК. 422120.003.02

1 шт.

Межблочный соединительный кабель ПК. 422120.003.03

1 шт.

Кабель сетевой

1 шт.

Вставка плавкая 3.15 А АГО.481.304 ТУ

2 шт.

Паспорт 422120-003-68134858-2014 ПС

1 шт.
