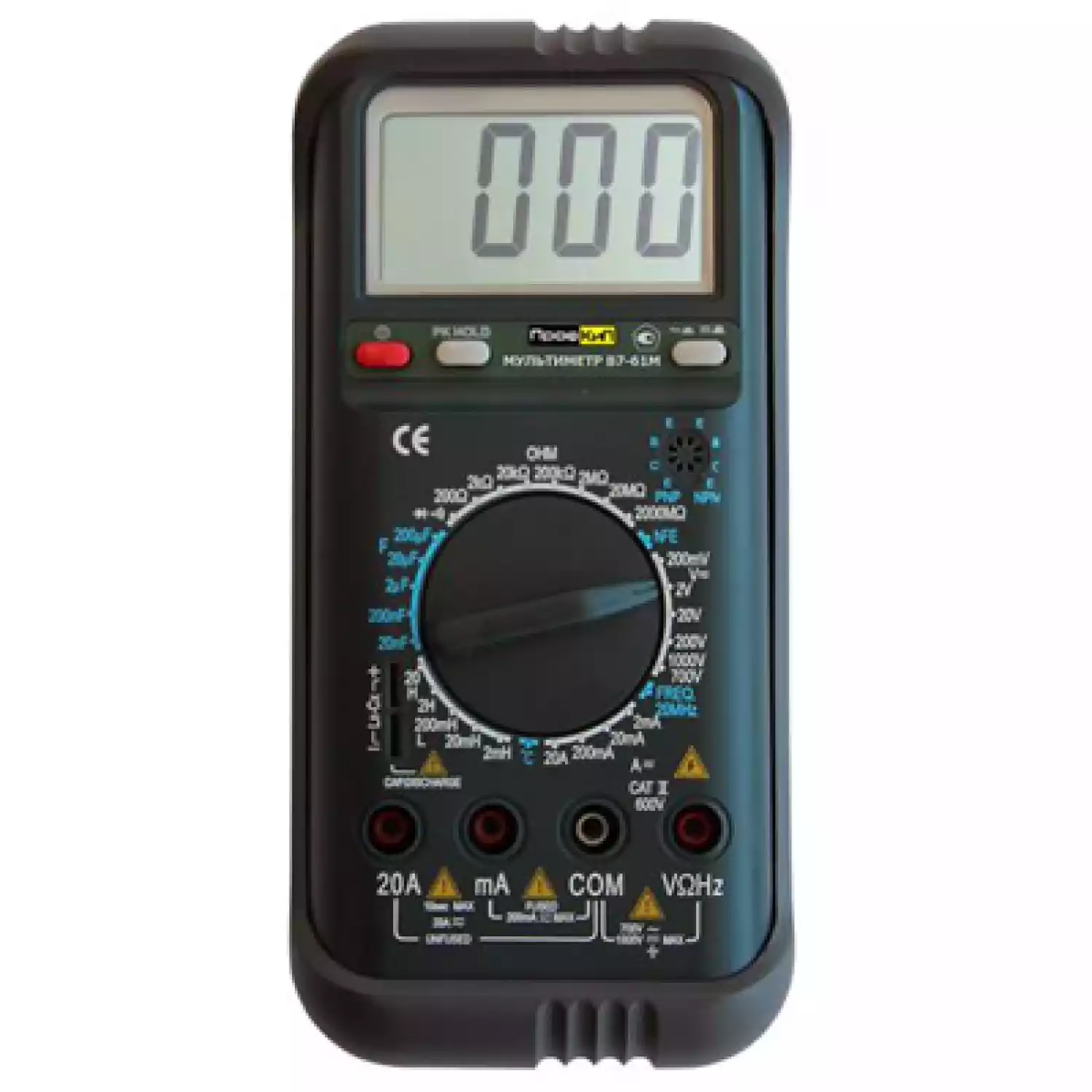

Универсальный вольтметр ПРОФКИП В7-61М предназначен для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры.
Вольтметры универсальные ПРОФКИП В7-61М применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.
Вольтметр В7-61М обладает следующими отличительными особенностями:
Технические характеристики вольтметра ПРОФКИП В7-61М:
|
Напряжение постоянного тока |
||
|
Диапазон |
Разрешение |
Точность |
|
200 мВ |
0.1 мВ |
±(0.5% + 4) |
|
2 В |
1 мВ |
±(0.5% + 4) |
|
20 В |
10 мВ |
±(0.5% + 4) |
|
200 В |
100 мВ |
±(0.5% + 4) |
|
1000 В |
1 В |
±(0.8% + 4) |
|
Входной импеданс: 10 МОм |
||
|
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
||
|
Напряжение переменного тока |
||
|
Диапазон |
Разрешение |
Точность |
|
200 мВ |
100 мкВ |
±(1.2% + 4) |
|
2 В |
1 мВ |
±(1.0% + 4) |
|
20 В |
10 мВ |
±(1.0% + 4) |
|
200 В |
100 мВ |
±(1.0% + 4) |
|
700 В |
1 В |
±(1.5% + 4) |
|
Импеданс: 10 МОм |
||
|
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока |
||
|
Частота: 40 Гц … 400 Гц |
||
|
Сопротивление |
||
|
Диапазон |
Разрешение |
Точность |
|
200 Ом |
0.1 Ом |
±(1.0% + 4) |
|
2 кОм |
1 Ом |
±(0.8% + 4) |
|
20 кОм |
10 Ом |
±(0.8% + 4) |
|
200 кОм |
100 Ом |
±(0.8% + 4) |
|
2 МОм |
1 кОм |
±(0.8% + 4) |
|
20 МОм |
10 кОм |
±(2.0% + 4) |
|
2000 МОм |
1 МОм |
±(5.0% + 10) |
|
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение) |
||
|
Сила постоянного тока |
||
|
Диапазон |
Разрешение |
Точность |
|
2 мА |
1 мкА |
±(0.8% + 4) |
|
20 мА |
10 мкА |
±(0.8% + 4) |
|
200 мА |
100 мкА |
±(1.2% + 4) |
|
20 А |
10 мА |
±(2.0% + 4) |
|
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
||
|
Максимальный входной ток: 20 А (до 15 секунд) |
||
|
Сила переменного тока |
||
|
Диапазон |
Разрешение |
Точность |
|
2 мА |
1 мкА |
±(1.2% + 4) |
|
20 мА |
10 мкА |
±(1.2% + 4) |
|
200 мА |
100 мкА |
±(2.0% + 4) |
|
20 А |
10 мА |
±(3.0% + 5) |
|
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления |
||
|
Максимальный входной ток: 20 А (до 15 секунд) |
||
|
Частота: 40 Гц … 400 Гц |
||
|
Емкость |
||
|
Диапазон |
Разрешение |
Точность |
|
20 нФ |
10 пФ |
±(2.5% + 5) |
|
200 нФ |
100 пФ |
±(2.5% + 5) |
|
2 мкФ |
1нФ |
±(2.5% + 5) |
|
20 мкФ |
10 нФ |
±(2.5% + 5) |
|
200 мкФ |
100 нФ |
±(5.0% + 4) |
|
Примечание: Не подавать напряжение! |
||
|
Испытание коэффициента hFE транзисторов |
||
|
hFE |
На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ) |
Ток базы около 10 мкА, напряжение Vкэ около 2,8 В |
|
Индуктивность |
||
|
Диапазон |
Разрешение |
Точность |
|
2 мГн |
1 мкГн |
±(2.5% + 5) |
|
20 мГн |
10 мкГн |
±(2.5% + 5) |
|
200 мГн |
100 мкГн |
±(2.5% + 5) |
|
2 Гн |
1 мГн |
±(2.5% + 5) |
|
20 Гн |
10 мГн |
±(5.0% + 4) |
|
Примечание: Не подавать напряжение! |
||
|
Частота |
||
|
Диапазон |
Разрешение |
Точность |
|
2 кГц |
1 Гц |
±(5.0% + 4) |
|
20 кГц |
10 Гц |
±(5.0% + 4) |
|
200 кГц |
100 Гц |
±(5.0% + 4) |
|
2000 кГц |
1 кГц |
±(5.0% + 4) |
|
10 МГц |
10 кГц |
±(5.0% + 4) |
|
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд |
||
|
Температура |
||
|
Диапазон |
Разрешение |
Точность |
|
-40°С … 400°С |
1°С |
±(0.8% + 4) |
|
400°С … 1000°С |
1°С |
±(1.5% + 15) |
|
Условия эксплуатации |
||
|
Температура окружающего воздуха |
18°С ... 28°С | |
| Относительная влажность | 40 % ... 80% | |
| Атмосферное давление | 720 мм рт. ст. ... 780 мм рт. ст. | |
| Условия транспортирования | ||
| Температура окружающего воздуха | - 10°С ... 40°С | |
| Относительная влажность, не более | 90 % | |
| Атмосферное давление | 630 мм рт. ст. ... 800 мм рт. ст. | |
| Общие характеристики | ||
| Питание | 9 В, тип "Крона" | |
| Габариты | 190х88.5х27.5 мм | |
| Вес | 0.320 кг | |
