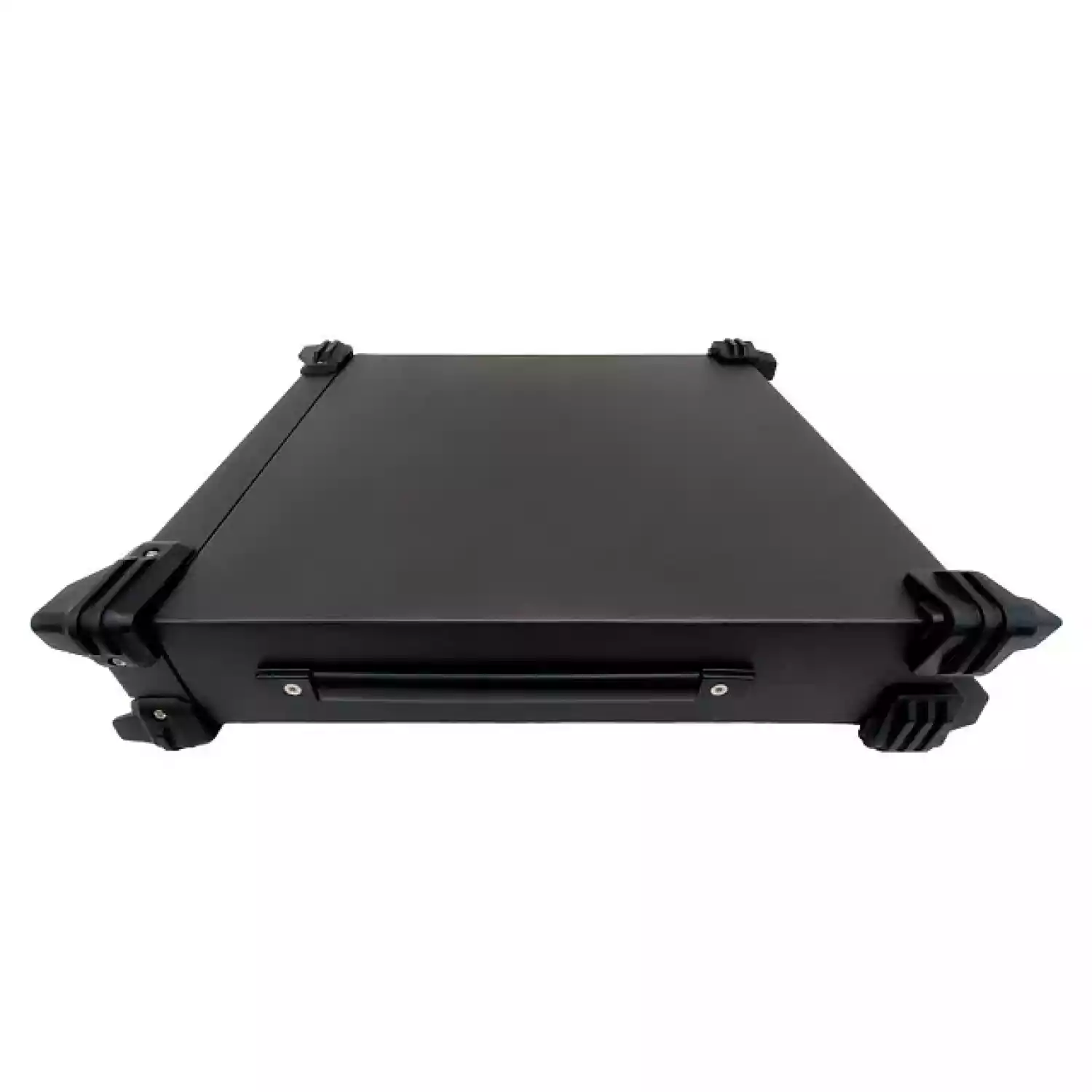

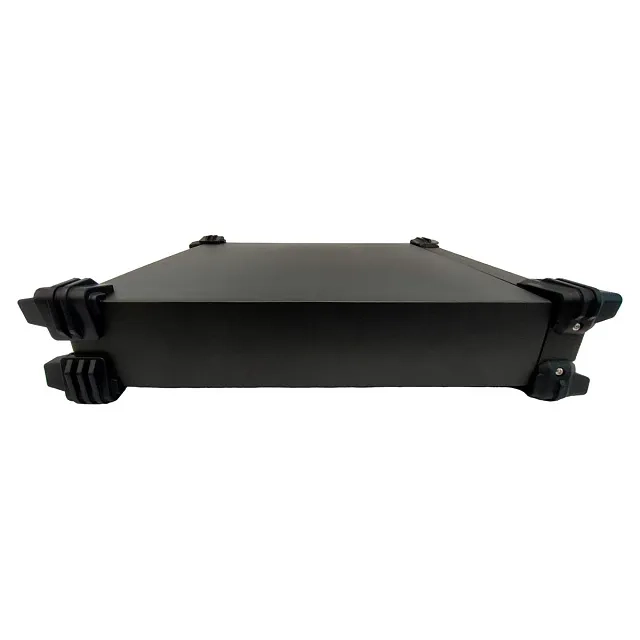

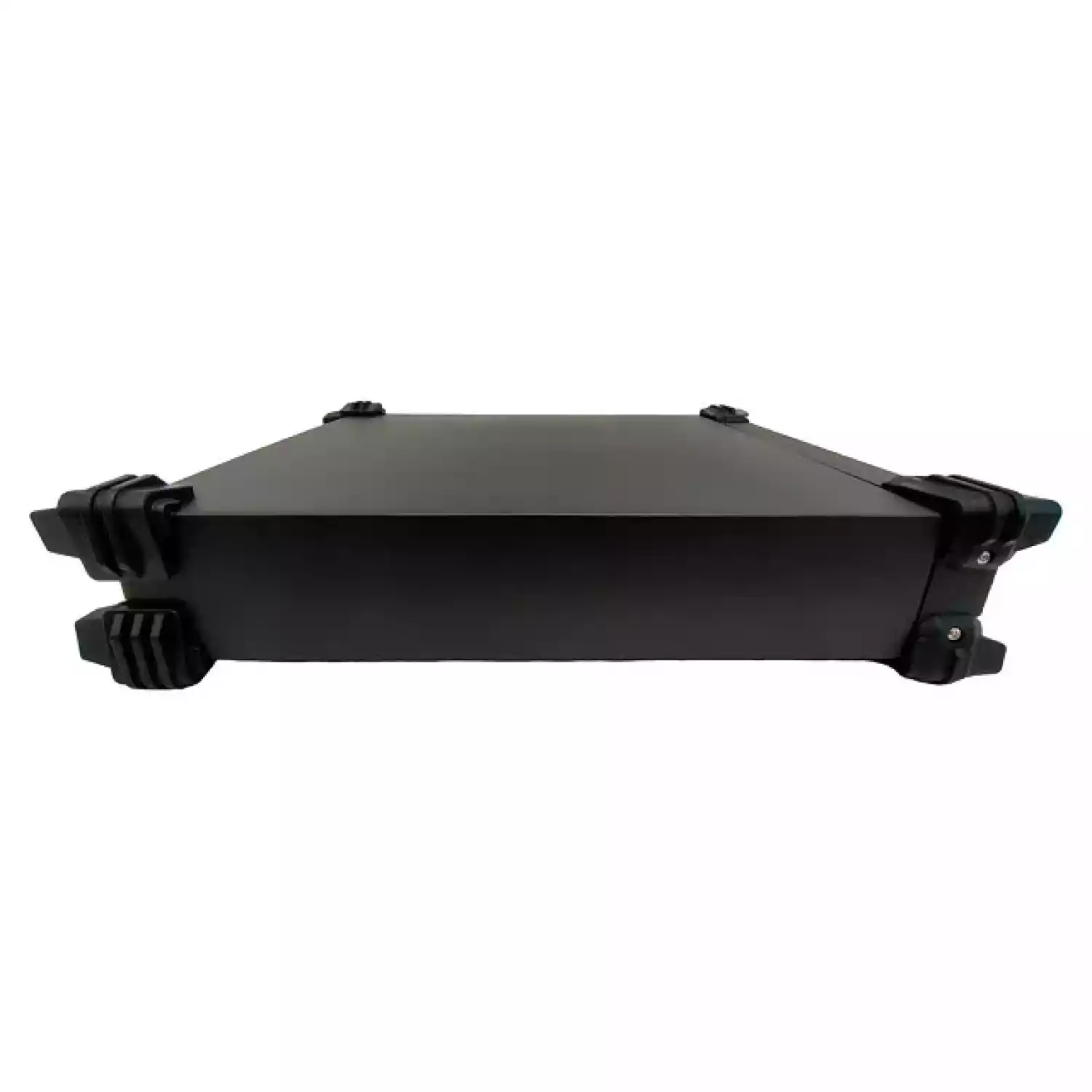

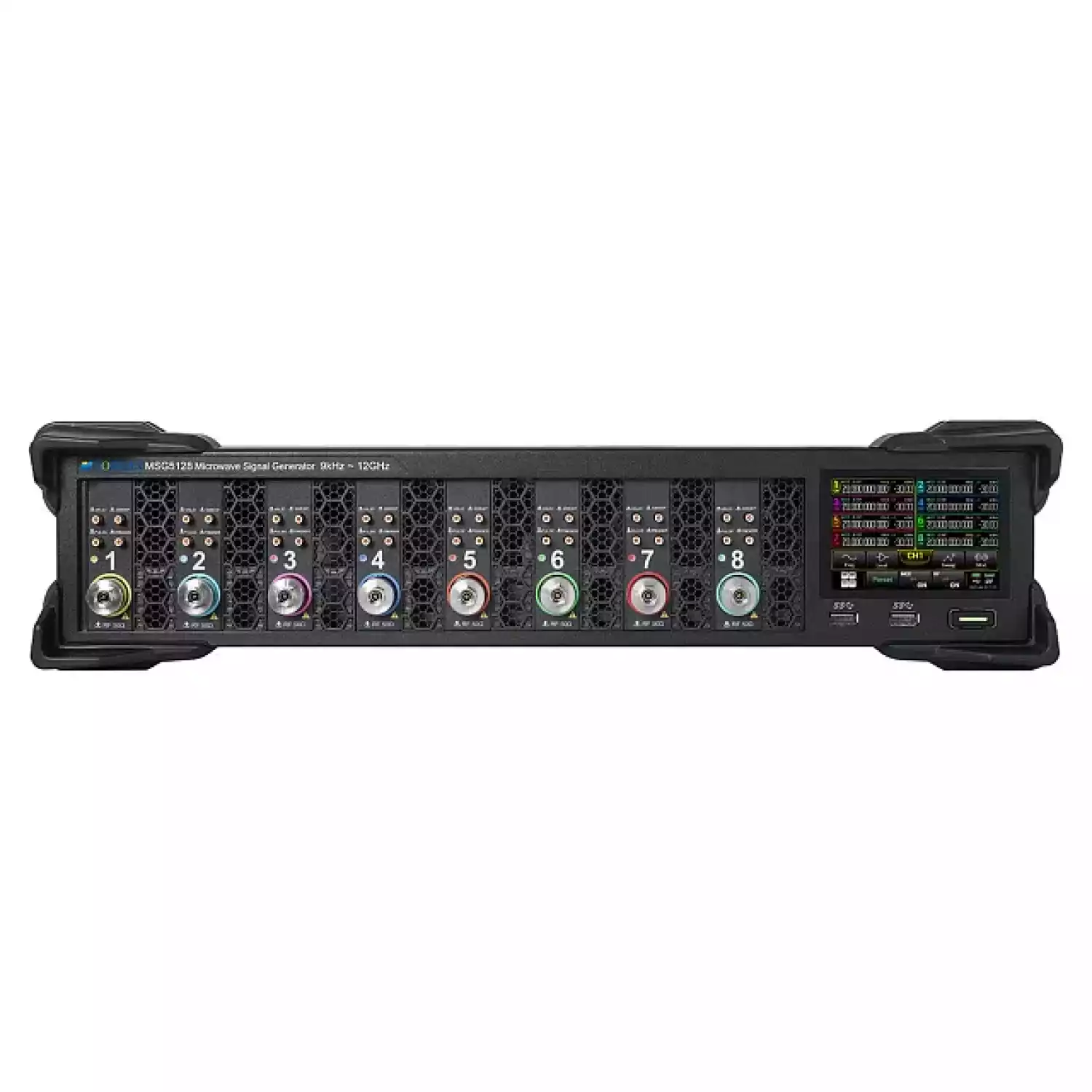

Высокочастотный РЧ-генератор сигналов Nosean MSG5128 (DSG5128) с рабочим диапазоном от 9 кГц до 12 ГГц оборудован 8 каналами, которые могут управляться индивидуально, в том числе с реализацией свипирования и наложения разных видов модуляций – при активации соответствующих опций, либо работать совместно, выполняя функции когерентного источника. Благодаря высокой интеграции поддерживается возможность масштабирования путем задействования нескольких устройств данной серии, что позволяет наращивать общее число рабочих каналов для реализации сложных сценариев при тестировании на ЭМС, разработке радиолокационных устройств, MIMO-оборудования, квантовых вычислительных систем и т.п.
За счет высокой спектральной чистоты и низкого уровня шумов, а также поддержания долговременной когерентности сигналов в многоканальном режиме, модель Nosean MSG5128 (DSG5128) при решении задач квантовых вычислений позволяет эффективно распознавать состояния QuBit с низким уровнем ошибок. При этом функция точной регулировки фазы способствует поддержанию низкой задержки измерительного контура.
Многоканальное исполнение также обеспечивает удобство и гибкость настройки при использовании прибора в составе испытательных систем, позволяя контролировать интермодуляционные искажения высших порядков, определять точку компрессии, интегральную нелинейность и т.д. При тестировании АЦП один выход можно задействовать для тактирования, а остальные – для подачи фазокогерентных испытательных сигналов, реализуя гибкую регулировку аналоговых векторов. Точная подстройка частоты способствует минимизации спектральной утечки.
| Количество выходных каналов | 8 |
|---|---|
| Диапазон частот | от 9 кГц до 12 ГГц |
| Разрешение | 0,01 Гц |
| Скорость установки | <3 мс (тип.) |
| Фазовая стабильность между каналами | |
| f=10 ГГц, температурные колебания ≤1°C | ±1° |
| Частота опорного генератора | 10 МГц |
| Точность калибровки | ≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-D08) |
| Температурная стабильность, 25°С (диапазон от 0°С до 50°С) | <0,5 ppm <5 ppb (с опцией OCXO-D08) |
| Скорость старения | <1 ppm/год <30 ppb/год (с опцией OCXO-D08) |
| Выход внутреннего опорного генератора | |
| Частота | 10 МГц |
| Уровень | от +5 дБм до +10 дБм |
| Интерфейс | BNC (розетка) |
| Вход для внешнего опорного генератора | |
| Частота | 10 МГц |
| Уровень | от 0 дБм до +10 дБм |
| Максимальная девиация | ±1 ppm |
| Интерфейс | BNC (розетка) |
| Выход/Вход синхронизации опорной частоты | |
| Частота | 4,8 ГГц |
| Уровень | от -3 дБм до +3 дБм |
| Интерфейс | SMA (розетка) |
| Установка фазы | |
| Диапазон девиации фазы | ±180° |
| Разрешение | 0,01° |
| Параметры спектра генерируемых сигналов | |
| Гармонические искажения (непрерывный режим) | |
| 10 МГц ≤ f ≤ 4 ГГц | вых. уровень: ≤ +10 дБм < -30 дБн |
| 4 ГГц < f ≤ 10 ГГц | вых. уровень: ≤ +10 дБм < -50 дБн |
| 10 ГГц < f ≤ 12 ГГц | вых. уровень: ≤ +7 дБм < -30 дБн |
| Субгармонические искажения (непрерывный режим) | |
| Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц) | |
| 1 МГц ≤ f ≤ 1,5 ГГц | < -60 дБн, < -70 дБн (тип.) |
| 1,5 ГГц < f ≤ 2,825 ГГц | < -70 дБн, < -75 дБн (тип.) |
| 2,825 ГГц < f ≤ 5,65 ГГц | < -64 дБн, < -69 дБн (тип.) |
| 5,65 ГГц < f ≤ 11,3 ГГц | < -58 дБн, < -63 дБн (тип.) |
| 11,3 ГГц < f ≤ 12 ГГц | < -52 дБн, < -57 дБн (тип.) |
| Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц) | |
| f = 1 ГГц | < -130 дБн/Гц, < -133 дБн/Гц (тип.) |
| f = 2 ГГц | < -120 дБн/Гц, < -123 дБн/Гц (тип.) |
| f = 4 ГГц | < -114 дБн/Гц, < -117 дБн/Гц (тип.) |
| f = 10 ГГц | < -108 дБн/Гц, < -111 дБн/Гц (тип.) |
| Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц) | |
| 50 МГц ≤ f ≤ 1 ГГц | <-140 дБн/Гц |
| 1 ГГц < f ≤ 10 ГГц | <-135 дБн/Гц |
| 10 ГГц < f ≤ 12 ГГц | <-130 дБн/Гц |
| Выходной уровень | нормированное | устанавливаемое |
|---|---|---|
| Min выходной уровень | ||
| 9 кГц ≤ f <100 кГц | - | -30 дБм |
| 100 кГц ≤ f < 2 МГц | -30 дБм | -30 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | -30 дБм | -30 дБм |
| 10 ГГц < f ≤ 12 ГГц | -30 дБм | -30 дБм |
| Max выходной уровень | ||
| 9 кГц ≤ f <100 кГц | - | +10 дБм |
| 100 кГц ≤ f < 2 МГц | +5 дБм | +15 дБм |
| 2 МГц ≤ f ≤ 10 ГГц | +13 дБм | +25 дБм |
| 10 ГГц < f ≤ 12 ГГц | +13 дБм | +20 дБм |
| Разрешение 0.01 дБ | 0.01 дБ | |
| Абсолютная неопределенность уровня | ||
| Температурный диапазон от 20°C до 30°C, выходной уровень от -30 дБм до максимального по спецификации | ||
| В диапазонах частот | Нормированное | Типовое |
| 100 кГц ≤ f ≤ 1,5 ГГц | ±0,7 дБ | ±0,5 дБ |
| 1,5 ГГц < f ≤ 10 ГГц | ±0,9 дБ | ±0,5 дБ |
| 10 ГГц < f ≤ 12 ГГц | ±1,1 дБ | ±0,9 дБ |
| Развязка между каналами | |
|---|---|
| Частота | развязка между каналами при выходном уровне мощности = 0 дБм |
| 9 кГц ≤ f < 4 ГГц | > 85 дБ (тип.) |
| 4 ГГц ≤ f ≤ 10 ГГц | > 80 дБ (тип.) |
| 10 ГГц < f ≤ 12 ГГц | > 75 дБ (тип.) |
| КСВН | |
| В температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм | |
| 10 МГц ≤ f ≤ 3 ГГц | ≤ 1.8 (ном.) |
| 3 ГГц < f ≤ 6 ГГц | ≤ 2.0 (ном.) |
| 6 ГГц < f ≤ 10 ГГц | ≤ 1.8 (ном.) |
| 10 ГГц < f ≤ 12 ГГц | ≤ 2.2 (ном.) |
| Макс. отраженная мощность | |
| Макс. напряжение DC | 0 В |
| 10 МГц < f ≤ 12 ГГц | 0,5 Вт |
| Перестройка по частоте | |
| Вид | пошаговая развертка, развертка по списку |
| Режим | однократный, непрерывный |
| Диапазон | в пределах всего рабочего диапазона частот |
| Форма | треугольная и пилообразная |
| Шаг изменения | линейный или логарифмический |
| Количество точек | от 2 до 1001 |
| Время ожидания | от 5 мс до 100 с |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
| Перестройка по мощности | |
| Вид | пошаговая развертка, развертка по списку |
| Режим | одиночный, непрерывный |
| Диапазон | в пределах всего рабочего динамического диапазона |
| Форма | треугольная и пилообразная |
| Диапазон | полный динамический диапазон |
| Шаг изменения | линейный |
| Количество точек | от 2 до 1001 |
| Время ожидания | от 5 мс до 100 с |
| Запуск | авто, ручной, внешний, по шине (USB, LAN) |
| Модуляция | |
| Совместимость типов модуляции | |
| АМ | АМ | ЧМ | ФМ | ИМ |
|---|---|---|---|---|
| АМ | - | ○ | ○ | △ |
| ЧМ | ○ | - | × | ○ |
| ФМ | ○ | × | - | ○ |
| ИМ | △ | ○ | ○ | - |
| Примечание: ○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ | ||
|---|---|---|
| Амплитудная модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Глубина модуляции | от 0% до 100% | |
| Разрешение | 0,10% | |
| Точность установки | при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм | < 4% от установленного значения + 1% |
| Искажение | при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм | < 3% ( тип.) |
| Неравномерность АЧХ | при m < 80%, от DC/10 Гц от 100 кГц | < 3 дБ (ном.) |
| Частотная модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 2 МГц (ном.) |
| Разрешение | < 0,1% от девиации или 1 Гц (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник | < 2% от установленного значения + 20 Гц |
| Искажения | при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц | < 2% (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 дБ (ном.) |
| Фазовая модуляция (опция MSG5000-AMD) | ||
| Источник модуляции | внутренний, внешний | |
| Максимальная девиация | при f ≤ 1.5 ГГц | 5 рад. (ном.) |
| Разрешение | < 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше) | |
| Точность установки | при f ≤ 1.5 Гц, f мод = 1 кГц, внутренний источник | < 1 % от установленного значения + 0,1 рад. |
| Искажения | при f ≤ 1.5 ГГц, f мод = 1 кГц, девиация = 5 рад. | < 1 % (тип.) |
| Неравномерность АЧХ | от DC/10 Гц до 100 кГц | < 3 дБ (ном.) |
| Импульсная модуляция (опция MSG5000-PUL) | ||
| Источник модуляции | внутренний, внешний | |
| Коэффициент вкл./выкл | f ≤ 6 ГГц | > 80 дБ (тип.) |
| 6 ГГц < f ≤ 11 ГГц | > 70 дБ (тип.) | |
| f > 11 ГГц | > 60 дБ (тип.) | |
| Время нарастания/спада | <50 нс, 20 нс (тип.) (10% / 90%) |
|---|---|
| Частота следования импульсов | от DC до 1 МГц |
| Импульсный генератор | |
| Режим работы | одиночный импульс |
| Период следования импульсов | от 40 нс до 170 с разрешение 10 нс |
| Ширина импульса | от 10 нс до (170 с – 10 нс) разрешение 10 нс |
| Задержка запуска | от 10 нс до 170 с разрешение 10 нс |
| Режим запуска | авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN) |
| Генератор импульсных последовательностей (опция MSG5000-PUG) | |
| Количество импульсов | от 1 до 2047 |
| Длительность импульсов | от 20 нс до 170 с |
| Повторение | от 1 до 256 |
| Входные/выходные разъемы | ||
|---|---|---|
| Передняя панель | ||
| РЧ выход | импеданс | 50 Ом (ном.) |
| тип разъема | 3,5 мм вилка | |
| Вход внешнего запуска | импеданс | 1 кОм (ном.) |
| тип разъема | SMB вилка | |
| логический уровень | 3,3 В TTL | |
| Выход сигнала достоверности | тип разъема | SMB вилка |
| выходное напряжение | 0 В/ 3,3В (ном.) | |
| Импульсный вход/выход | импеданс | 50 Ом (ном.) |
| входное/выходное напряжение | 0 В/ 3,3В (ном.) | |
| тип разъема | SMB вилка | |
| Выход сигнала развертки | тип разъема | SMB вилка |
| выходное напряжение | 0 – 10 В (ном.) | |

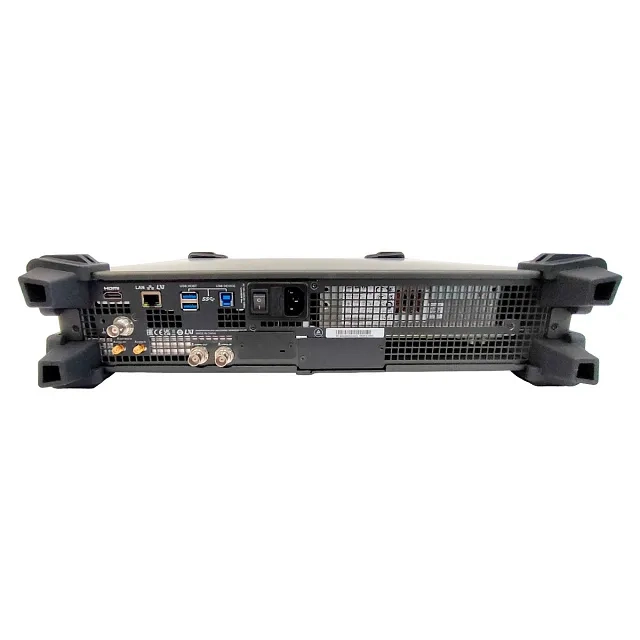

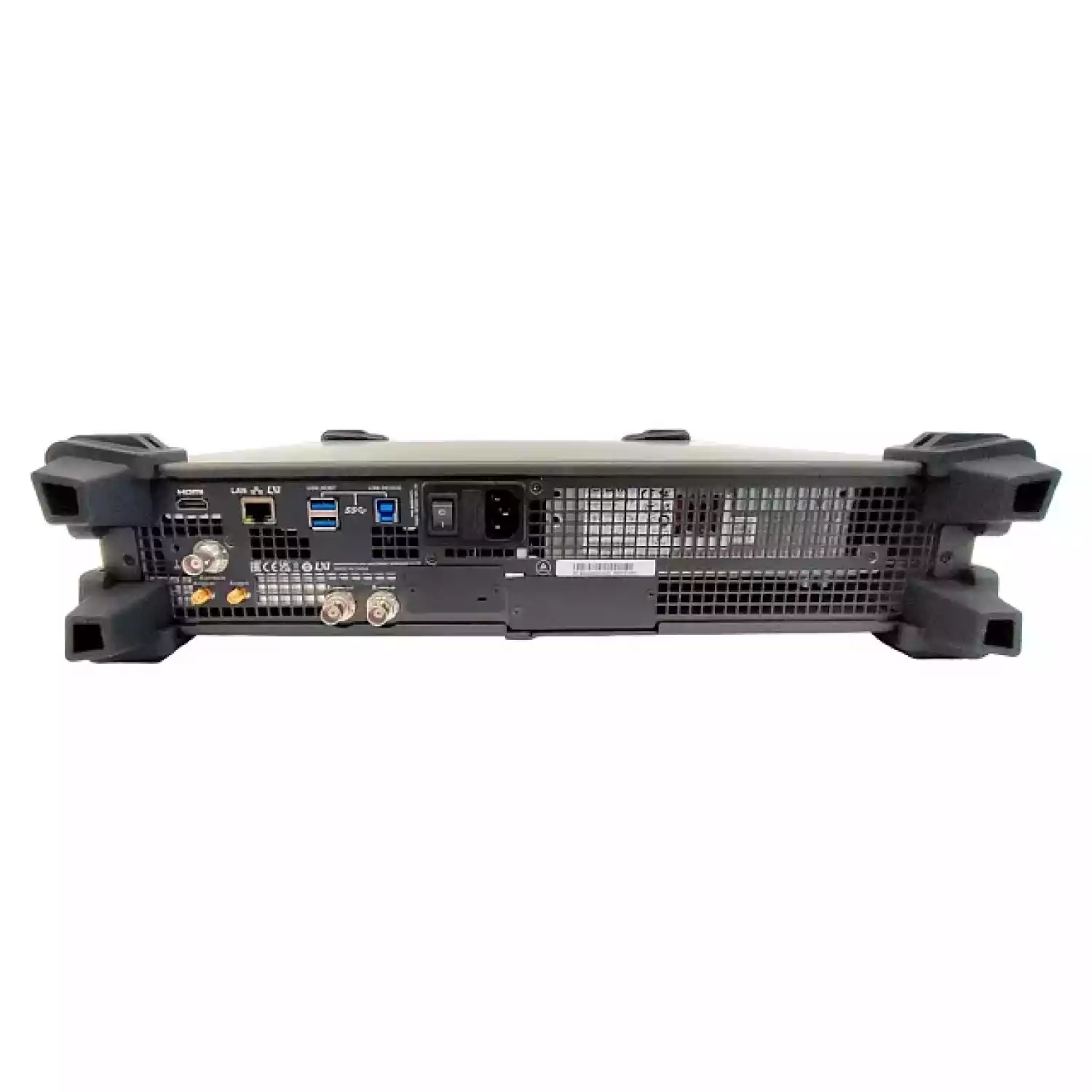

| Задняя панель | ||
| Вход внешнего модулирующего сигнала | импеданс | 100 кОм/600 Ом/ 50 Ом |
| развязка | AC/DC | |
| чувствительность | 1 В пик для заданной глубины | |
| тип разъема | BNC гнездо | |
| Вход внешнего генератора опорной частоты10 МГц | импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
| Выход внешнего генератора опорной частоты10 МГц | импеданс | 50 Ом |
| тип разъема | BNC гнездо | |
| Вход внешнего синхронизирующего генератора опорной частоты 4,8 ГГц | импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
| Выход внешнего синхронизирующегогенератора опорной частоты 4,8 ГГц | импеданс | 50 Ом |
| тип разъема | SMA гнездо | |
| Коммуникационные интерфейсы | ||
| USB 3.0 HOST | тип разъема | A вилка |
| протокол | 3.0 | |
| количество | 4 (2 на передней панели и 2 на задней панели) | |
| USB 3.0 DEVICE | тип разъема | B вилка |
| протокол | TMC | |
| LAN | тип разъема | RJ-45 |
| протокол | 10/100/1000Base-T, LXI-C | |
| HDMI | тип разъема | A вилка |
| протокол | HDMI 1.4 | |
| Дисплей | |
|---|---|
| Тип | TFT LCD |
| Разрешение | 480 x 320 |
| Диагональ | 3.5 дюйма |
| Расширенные возможности | поддержка HDMI |
| Сохранение данных | |
| Виды поддерживаемых устройств | внутренняя энергонезависимая память, USB |
| Хранение данных | внутренняя энергонезависимая память 10 ГБ |
| Электропитание | |
| Входное напряжение, АС | 100 – 240 В |
| Частота входного напряжения | 45 – 440 Гц |
| Потребляемая мощность (со всеми включенными опциями) | < 650 Вт |
| Условия эксплуатации | ||
|---|---|---|
| Температурный диапазон | рабочий | от 0°С до +50°С |
| хранения | от -20°С до +70°С | |
| Влажность | от 0°С до 30°С | ≤ 90% |
| от 30°С до 40°С | ≤ 75% | |
| от 40°С до 50°С | ≤ 45% | |
| Высота над уровнем | рабочая | ниже 3000 м |
| Массо - габаритные параметры | |
|---|---|
| Размеры | 435 х 88 х 486,3 мм (без накладок, с разъемом) 459 х 112 х 511 мм (с накладками) |
| Вес брутто | < 14 кг |
