Георадар Логис ОКО-2 для железных дорог

Под заказ
ЛОГИС
В комплектацию стандартного георадара "ОКО-2" входит базовый набор и комплекс антенных блоков, которые подбираются в зависимости от поставленных задач. Основными характеристиками, определяющими методику съемки, и, следовательно, выбор антенных блоков являются размер объектов (слоев или локальных элементов), которые необходимо выявить и глубина исследования. В соответствии с этими параметрами и подбираются антенные блоки, имеющие разную глубину проникновения и разрешающую способность.
Под заказ
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Георадар Логис ОКО-2 для железных дорог
  • Многоканальный блок управления
  • Блоки питания
  • Зарядные устройства
  • ПО "GeoScan32"
  • Антенный экранированный рупорный блок
  • Датчик перемещения

В комплектацию стандартного георадара "ОКО-2" входит базовый набор и комплекс антенных блоков, которые подбираются в зависимости от поставленных задач. Основными характеристиками, определяющими методику съемки, и, следовательно, выбор антенных блоков являются размер объектов (слоев или локальных элементов), которые необходимо выявить и глубина исследования. В соответствии с этими параметрами и подбираются антенные блоки, имеющие разную глубину проникновения и разрешающую способность.

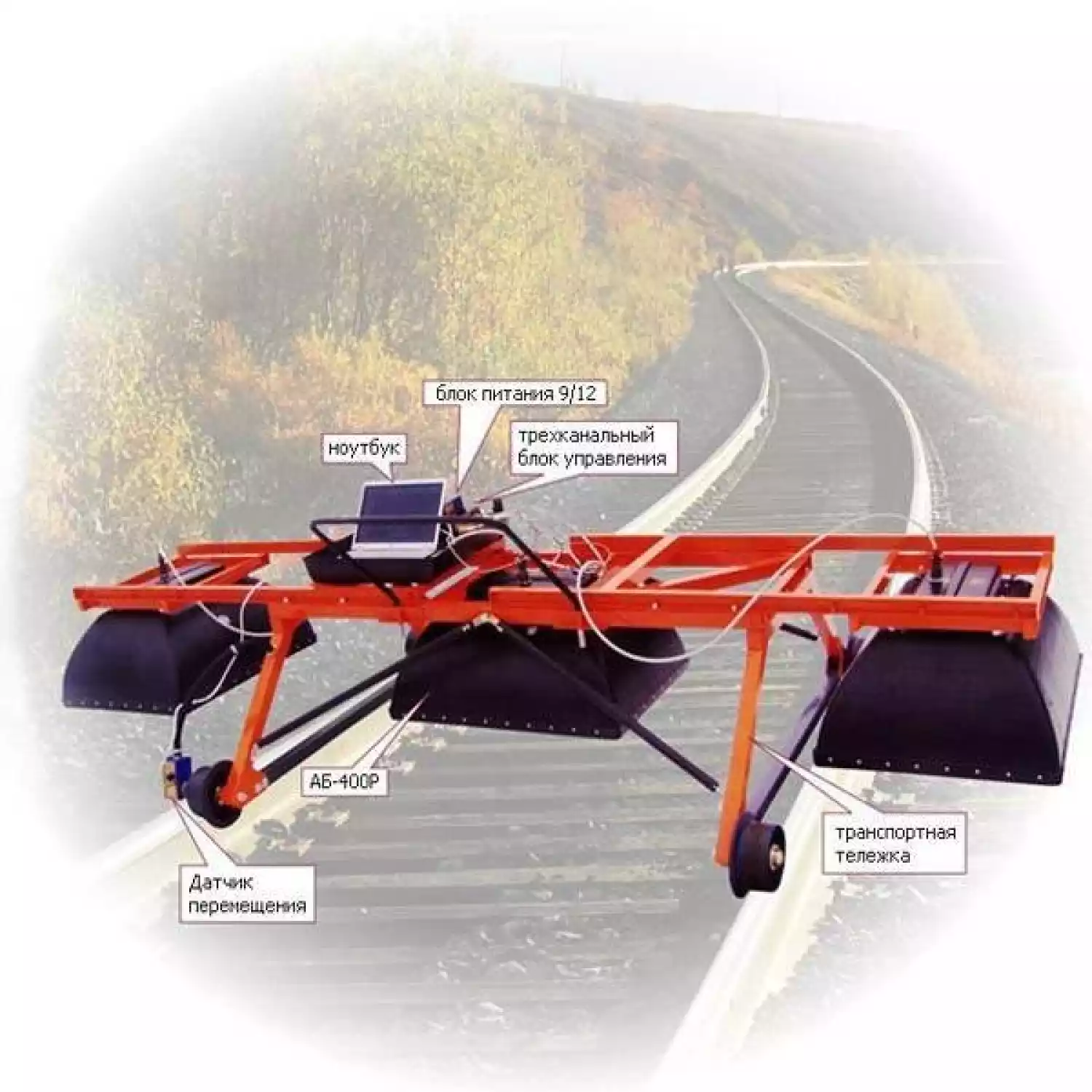

Многоканальный железнодорожный комплект "ОКО-2" специально разработан для проведения различных подповерхностных исследований на железных дорогах. Георадар "ОКО-2" позволяет осуществлять эффективный мониторинг состояния подстилающего основания и балластной призмы для своевременного обнаружения дефектов и деформаций. При помощи железнодорожного комплекта "ОКО-2" можно определять толщину и состав конструктивных элементов железнодорожной насыпи, диагностировать образование просадок в слоях балластной призмы или естественного основания, определять геометрию кровли основания, создавать планы и схемы подземных коммуникаций, пересекающих железнодорожную насыпь.

Железнодорожный комплекс "ОКО-2" позволяет работать на любых типах шпальной решетки. Для уменьшения влияния шпальной решетки на качество сигнала в конструкции антенны предусмотрен специальный рупор для сужения угла диафрагмы направленности. Экранированные антенные блоки обеспечивают исключение помех от посторонних предметов.

Благодаря тому, что в железнодорожном комплекте "ОКО-2" может одновременно использоваться несколько блоков, обследование полотна может производиться по всей ширине – по оси, а также по правой и левой обочинам. Это существенно повышает скорость проведения работ по обследованию железнодорожного полотна. Стандартный крепежный комплект позволяет монтировать железнодорожный георадарный комплекс "ОКО-2" на любую подвижную единицу, а не только на вагон-путеизмеритель.

В стандартный комплект железнодорожного комплекса "ОКО-2" входят рупорные антенные блоки АБ-400Р, имеющие следующие характеристики:

Антенный блок АБ-400Р

  • Экранированный антенный блок
  • Центральная частота 400 МГц;
  • Глубина зондирования 5 м;
  • Максимальный отрыв от поверхности 0,5 м;
  • Разрешающая способность по глубине 0,15 м.;
  • Габариты (в собранном виде) 68х28х12 (см) ;
  • Масса 4,2 кг;
  • Потребляемая мощность 6,0 Вт;

Данный антенный блок имеет максимальную для рупорных антенн глубину зондирования. Он может работать с отрывом от поверхности до полуметра, при этом разрешающая способность по глубине равна 15 сантиметрам.

  ОКО-2 двухканальный
Антенные блоки до 4 (при необходимости до 8-ми)
рупорные АБ-400Р (возможны варианты комплектации с антенными блоками других типов)
Скорость обработки не менее 6 трасс на 1 м при скорости до 120 км/ч
Глубина зондирования до 3 метров
Разредающая способность не хуже 10 см
Масса не более 35 кг
(комплект с антеннами)
Рабочая температура -30°С ... +50°С
