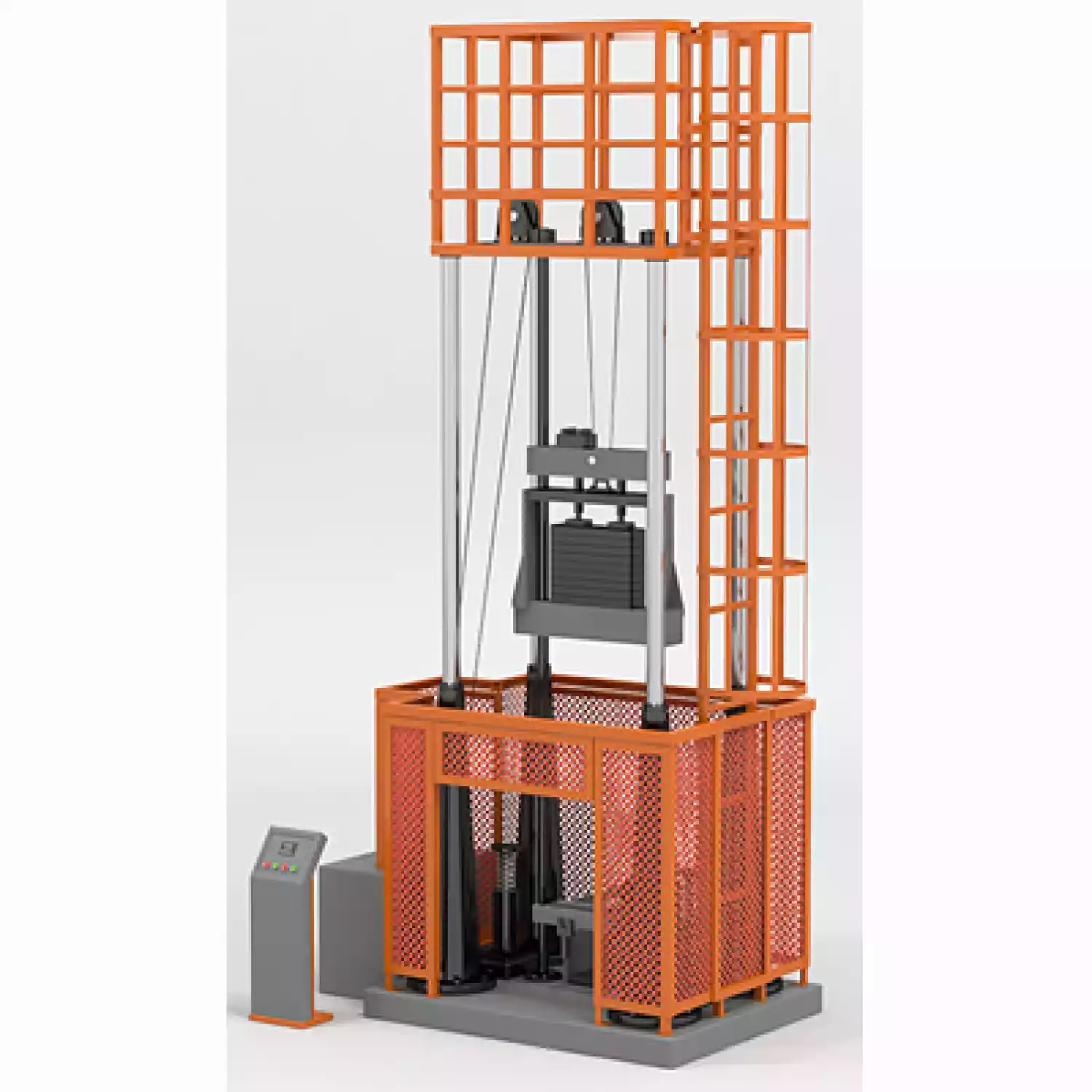

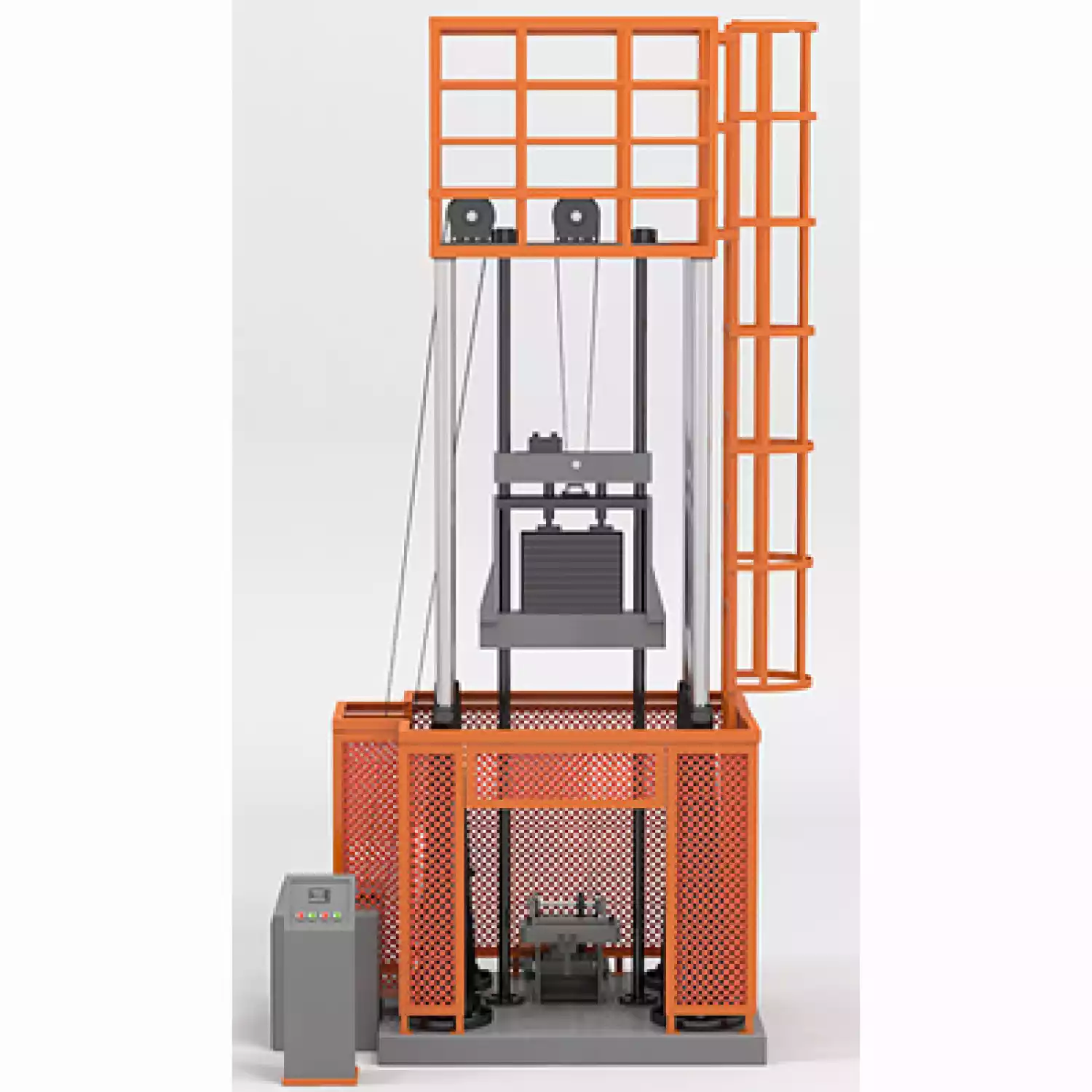

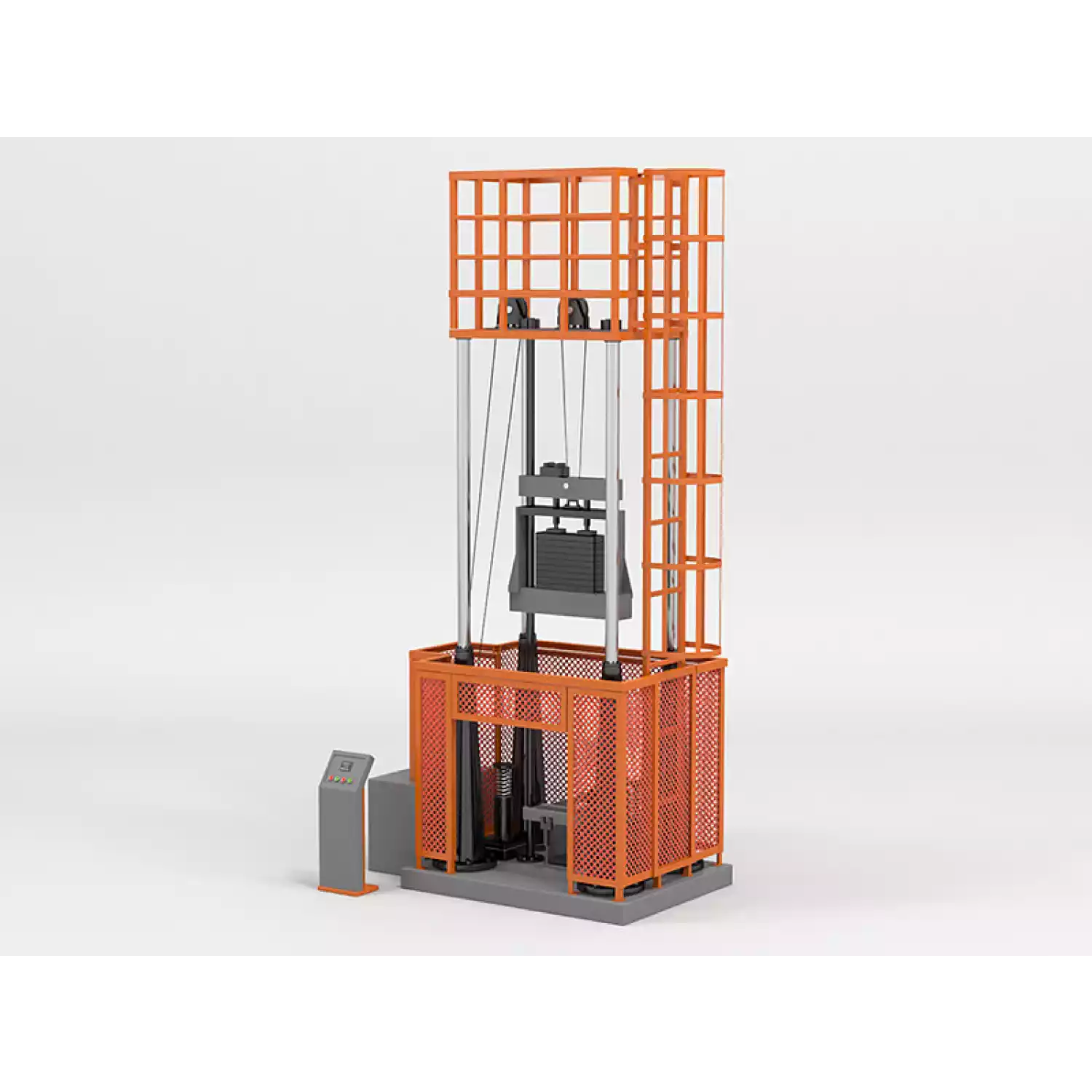

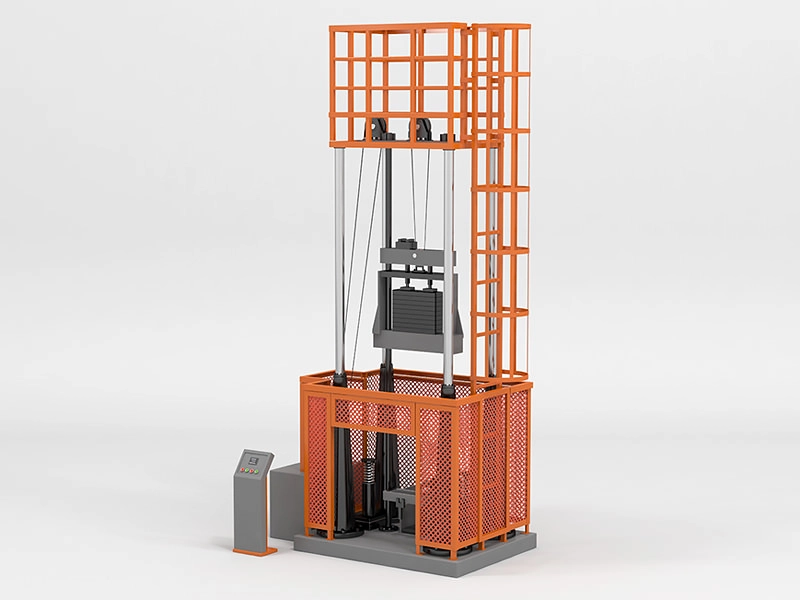

Копры вертикальные типа КВ

Копры вертикальные типа КВ предназначены для определения ударной прочности образцов при испытании материалов падающим грузом с максимальным запасом потенциальной энергии до 100 кДж в соответствие с ГОСТ 30456, API RP 5L3, EN 10274, ASTM E208, GB/T 6803, API5L3, ASTM E436, ASTM E604 и др.

Принцип действия копра вертикального КВ основан на разрушении образца с концентратором одним ударом бойка свободно падающего груза. В результате испытания падающим грузом определяют долю вязкой составляющей в процентах в изломе образца.

Модификации вертикальных копров отличаются минимальным и максимальным запасом потенциальной энергии молота, высотой удара молота, степенью автоматизации, габаритными размерами и массой.

Модификации копров:

Копры вертикальные модификации КВ оснащены пультом управления. Подъем падающего груза (бойка) осуществляется с помощью грузовой лебедки в ручном режиме. Положение бойка по высоте, соответствующее выбранному значению энергии, устанавливается оператором с помощью пульта управления. Высота падения груза задается в соответствие со стандартами на испытания.
Копры вертикальные модификации КВ-М оснащены устройствами для автоматической подачи, центрирования и удержания испытываемого образца. Подъем падающего бойка с грузом осуществляется с помощью грузовой лебедки в ручном или автоматическом режиме. Положение бойка с грузом по высоте, соответствующее выбранному значению энергии, устанавливается оператором с помощью пульта управления. Высота падения груза задается в соответствие со стандартами на испытания. Результаты испытаний передаются на ПК для дальнейшей обработки.
Копры вертикальные модификации КВ-А оснащены устройствами для автоматической подачи, центрирования и удержания испытываемого образца. Подъем падающего бойка с грузом осуществляется с помощью грузовой лебедки в автоматическом режиме. Положение бойка с грузом по высоте, соответствующее выбранному значению энергии, устанавливается автоматически с персонального компьютера. Для проведения испытания задается либо высота падения бойка с грузом, либо энергия, необходимая для разрушения образца. В случае выбора энергии, программное обеспечение автоматически высчитывает необходимую высоту поднятия и массу падающего бойка.

Технические характеристики вертикальных копров:

Модификация	КВ-2000	КВ-3000	КВ-4000	КВ-6000
Запас потенциальной энергии, минимальный/максимальный	0,3/2 кДж	0,35/3 кДж	0,6/4 кДж	0,75/6 кДж
Скорость падающего груза в момент удара	3,8~7,6 м/с
Высота подъема падающего груза	750-3200 мм
Вес падающего груза с бойком	70 кг	70 кг	80 кг	80 кг
Пределы допускаемого отклонения потенциальной энергии падающего груза от номинального значения	± 1,0 %
Скорость подъема груза	0-7,0 м/мин
Максимальная погрешность высоты подъема груза	± 10 мм
Минимальная цена деления отображения высоты подъема	1,0 мм
Радиус закругления ударной кромки бойка падающего груза	R 25 ± 5 мм
Радиус закругления опор	R 19 ± 5 мм
Твердость рабочей кромки бойка падающего груза	≥ 50 HRC
Твердость опор	58~62 HRC
Отклонение между центрами падающего груза и образца	± 2,5 мм
Защита рабочей зоны	Защита круговая, непрерывная
Расстояние между опорами, регулируемое	100-305 мм
Размеры испытываемых образцов	(130 ± 1)х(50 ± 1)х(16 ± 0,5) мм (130 ± 1)х(50 ± 1)х(20 ± 1) мм (360 ± 1)х(90 ± 2)х(25 ± 2,5) мм
Электропитание	380В, 50 Гц (с нулевым проводом)
Габаритные размеры, (ДхШхВ), не более	1100×1200×5200 мм
Масса, не более	3500 кг

Модификация	КВ-10000	КВ-20000	КВ-30000	КВ-40000	КВ-50000	КВ-100000
Запас потенциальной энергии, минимальный/максимальный	4/10 кДж	8/20 кДж	12/30 кДж	15/40 кДж	20/50 кДж	25,3/100 кДж
Скорость падающего груза в момент удара	5,0~8,0 м/с
Высота подъема падающего груза	1,2-2,6 м	1,2-2,8 м	1,2-3,0 м	1,2-2,8 м	1,2-2,6 м	1,2-3,4 м
Вес падающего груза с бойком	630 кг	630 кг	630 кг	800 кг	1180 кг	1620 кг
Пределы допускаемого отклонения потенциальной энергии падающего груза от номинального значения	± 1,0 %
Скорость подъема груза	0-3,0 м/мин
Максимальная погрешность высоты подъема груза	± 10 мм
Минимальная цена деления отображения высоты подъема	0,1 мм
Радиус закругления ударной кромки бойка падающего груза	R 25 ± 5 мм
Радиус закругления опор	R 19 ± 5 мм
Твердость рабочей кромки бойка падающего груза	≥ 50 HRC
Твердость опор	58~62 HRC
Отклонение между центрами падающего груза и образца	± 1,5 мм
Защита рабочей зоны	Защита круговая, непрерывная
Расстояние между опорами, регулируемое	250 ± 2 мм
Размеры испытываемых образцов	(305 ± 5)х(76 ± 1,5)х(3 ~ 40) мм
Скорость испытания, не менее	30 образцов/час
Электропитание	380В, 50 Гц (с нулевым проводом)
Мощность, не более	10 кВт
Габаритные размеры, (ДхШхВ), не более	1200×1400×5850 мм
Масса, не более	6100 кг

Комплект поставки:

Копер
Сменные опоры
Устройство подачи образцов
Боек по ГОСТ 30456
Подъемное устройство падающего груза
Защитное ограждение
Электрический шкаф
Сенсорная панель управления
Комплект технической документации
Свидетельство о первичной поверке
