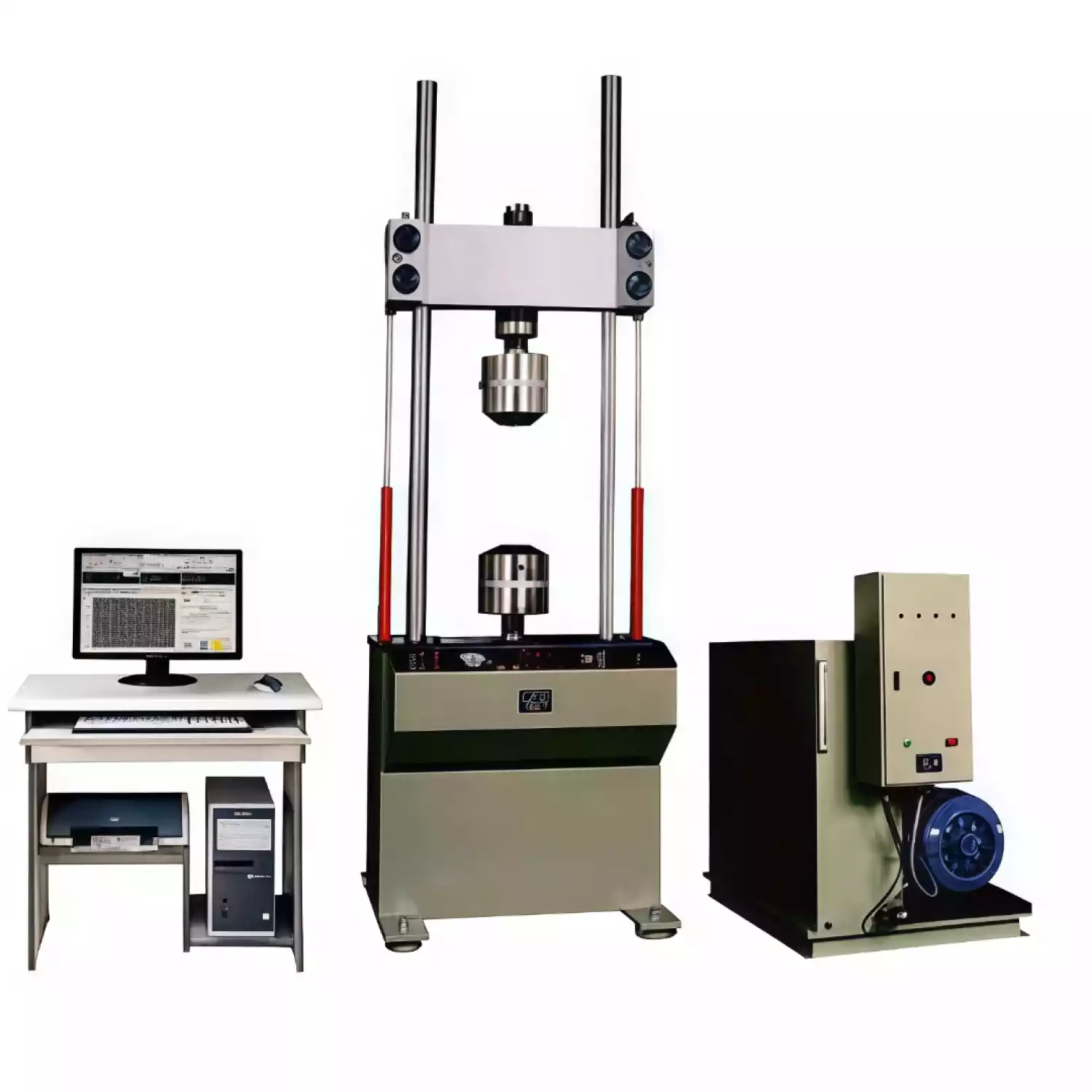

Разрывные испытательные машины УИМ-Д

Назначение испытательной машины УИМ-Д:

Универсальные разрывные испытательные машины типа УИМ-Д выпускаются в соответствии с ГОСТ 28840-90, предназначены для создания нормированного значения пульсации усилия, при проведении механических испытаний образцов высокой прочности на значительных нагрузках, в режиме растяжения, сжатия и изгиба.

Данные разрывные машины применяются в работе производственных и исследовательских лабораторий различных предприятий, учебных заведений и научно-исследовательских организаций.

Испытательные машины УИМ-Д предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35°С и относительной влажности до 80% без конденсации.

Универсальные однозонные двух- и четырехколонные испытательные машины УИМ-Д напольного исполнения предназначены для определения механических свойств материалов при динамических, статических и циклических испытаний образцов цветных и черных металлов, строительных и композиционных материалов. Предназначены для испытания конструкционных материалов, с наибольшими предельными нагрузками 50, 100, 200, 500, 750 и 1000 кН.

Модели машин отличаются диапазонами измерения (создания нагрузки), рабочим пространством и габаритными размерами. Кроме того, машины могут иметь варианты нестандартного исполнения по техническому заданию Заказчика. Испытания образцов на сжатие и изгиб проводятся при использовании реверса, установленного вместо захватов в рабочей зоне машины.

Автоматическая система управления позволяет управлять процессом испытания автоматически по заданному режиму, получать и обрабатывать данные в реальном времени с построением графика нагружения, автоматическим расчетом основных показателей и выводом на печать протокола испытания согласно ГОСТ 10006-80, 10180-90, 12004-90, 12801-98, 14019-2003, 1497-84, 24409-80 и др.

Данные гидравлические разрывные машины имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости пульсационного нагружения с минимальной погрешностью от заданной, в автоматическом режиме в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированной испытательной машиной осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол и диаграмму испытания.

Внимание!
По желанию заказчика машины могут быть оснащены различными приспособлениями, захватами, камерами для технологических испытаний.

Основные технические характеристики испытательной машины УИМ-Д:

Тип	УИМ-Д-50	УИМ-Д-100	УИМ-Д-250	УИМ-Д-500	УИМ-Д-750	УИМ-Д-1000
Наибольшая предельная статистическая нагрузка, кН	50	100	250	500	750	1000
Наибольшая предельная динамическая нагрузка, кН	±40	±80	±200	±400	±600	±800
Определяемая нагрузка, кН	1-50*	2-100*	5-250*	10-500*	15-750*	20-1000*
Исполнение нагружающей установки	Двухколонное			Четырехколонное
Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН	0,01
Предел допускаемой погрешности измерения нагрузки, %	±1,0*
Предел допускаемой погрешности измерения деформации, %	±1,0*
Диапазон частоты пульсации усилия нагружения, Гц	0,01÷50
Максимальный ход пульсационного поршня, мм	±50	±50	±75	±75	±75	±75
Расстояние между захватами, мм	50÷600*
Ширина рабочего пространства между колоннами, не менее, мм	500*	565*	700*	820*	820*	1000*
Максимальное расстояние между траверсами, мм	750	750	1200	1500	1500	1500
Питание, В/Гц	380/50
Шумовая нагрузка, не более, дБ	75

Примечание: Параметры обозначенные «*» могут быть изменены по желанию заказчика с учетом конструкционных возможностей машины.
