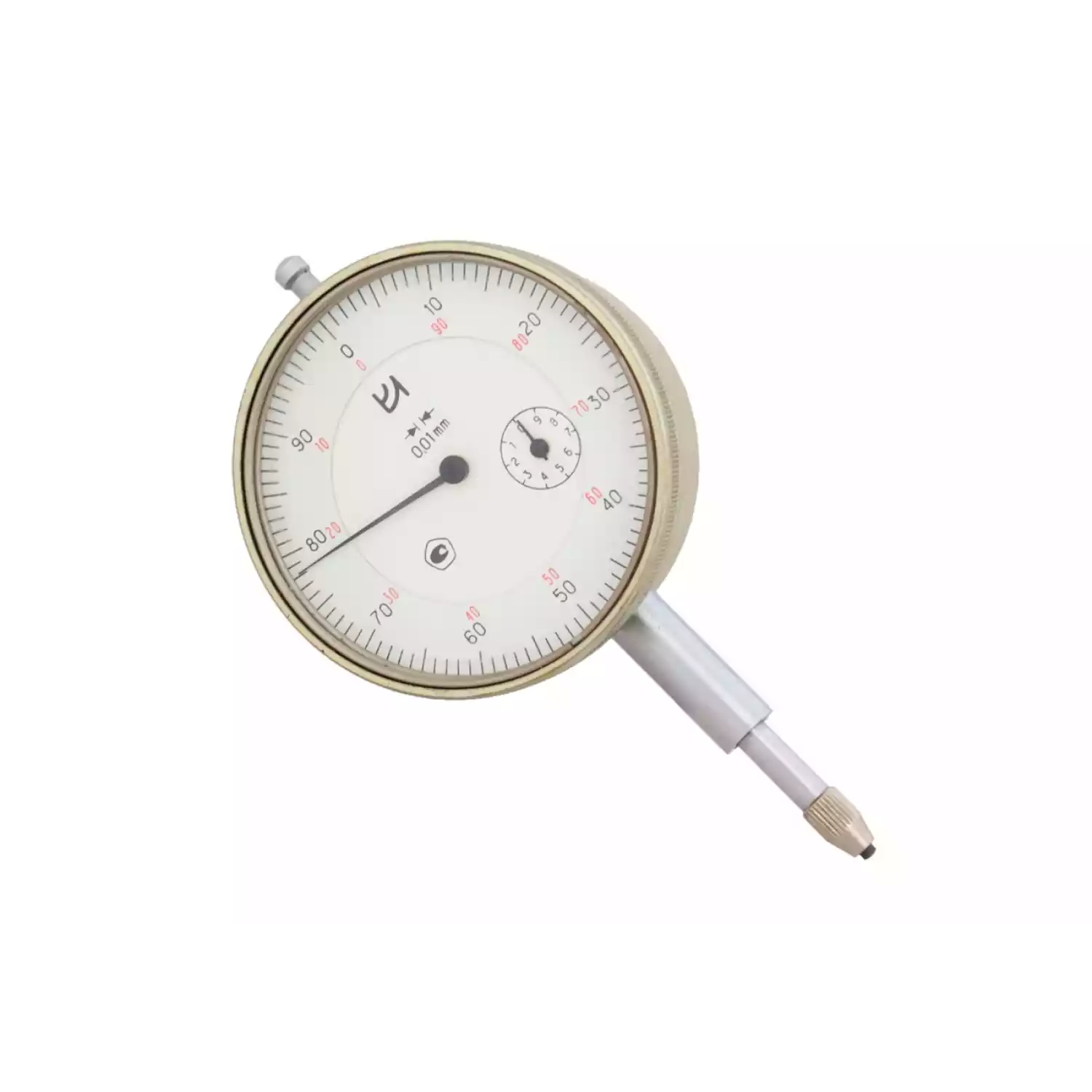

Индикатор часового типа ИЧ-10

Под заказ
Артикул: 583516
Кировский завод
Индикатор часового типа с ценой деления 0,01 мм ИЧ предназначен для измерения линейных размеров абсолютными и относительными методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикатор часового типа ИЧ-10

Индикатор часового типа с ценой деления 0,01 мм ИЧ предназначен для измерения линейных размеров абсолютными и относительными методами, определения величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.

Применяется в машиностроении, приборостроении и других отраслях промышленности.

Производитель гарантирует соответствие индикатора требованиям ГОСТ 577-68 при соблюдении условий транспортирования, хранения и эксплуатации.

Технические характеристики индикатор часового типа:

Таблица 1.

Модификация

Диапазон
измерений, мм

Класс
точности

Наибольшая разность
погрешностей индикатора

Размах показаний
индикатора, мкм,
не более

Вариация показаний
индикатора, мкм, не более

На любом участке
диапазона измерения
в пределах

Во всем
диапазоне
измерения

0,1 мм

1 мм

ИЧ02

0-2

0

4

8

10

3

2

1

6

10

12

3

3

ИЧ05

0-5

0

4

8

12

3

2

1

6

10

16

3

3

ИЧ10

0-10

0

4

8

15

3

2

1

6

10

20

3

3

ИЧ25

0-25

0

4

8

22

5

5

1

6

10

30

6

6



Метрологические характеристики соответствуют значениям, указанным в таблице 1.

Измерительное усилие и его колебание соответствуют значениям, указанным в таблице 2.

Таблица 2.

Модификация

Наибольшее измерительное
усилие при прямом ходе, Н

Колебание измерительного усилия, Н при

прямом или
обратном ходе

измерении направления
движения измерительного стержня

ИЧ02

1,5

0,4

0,5

ИЧ05

0,6

ИЧ10

Ич25

3,0

1,8

1,0



Условия эксплуатации

  • Температура рабочего пространства в процессе измерения должна быть:
    • (20±15)°C – для индикаторов класса точности 0
    • От -20)°C до +35)°C для индикаторов точности 1.
  • Относительная влажность воздуха не более 80% при температуре 25)°C.
  • Содержание агрессивных газов в окружающей среде не допускается.

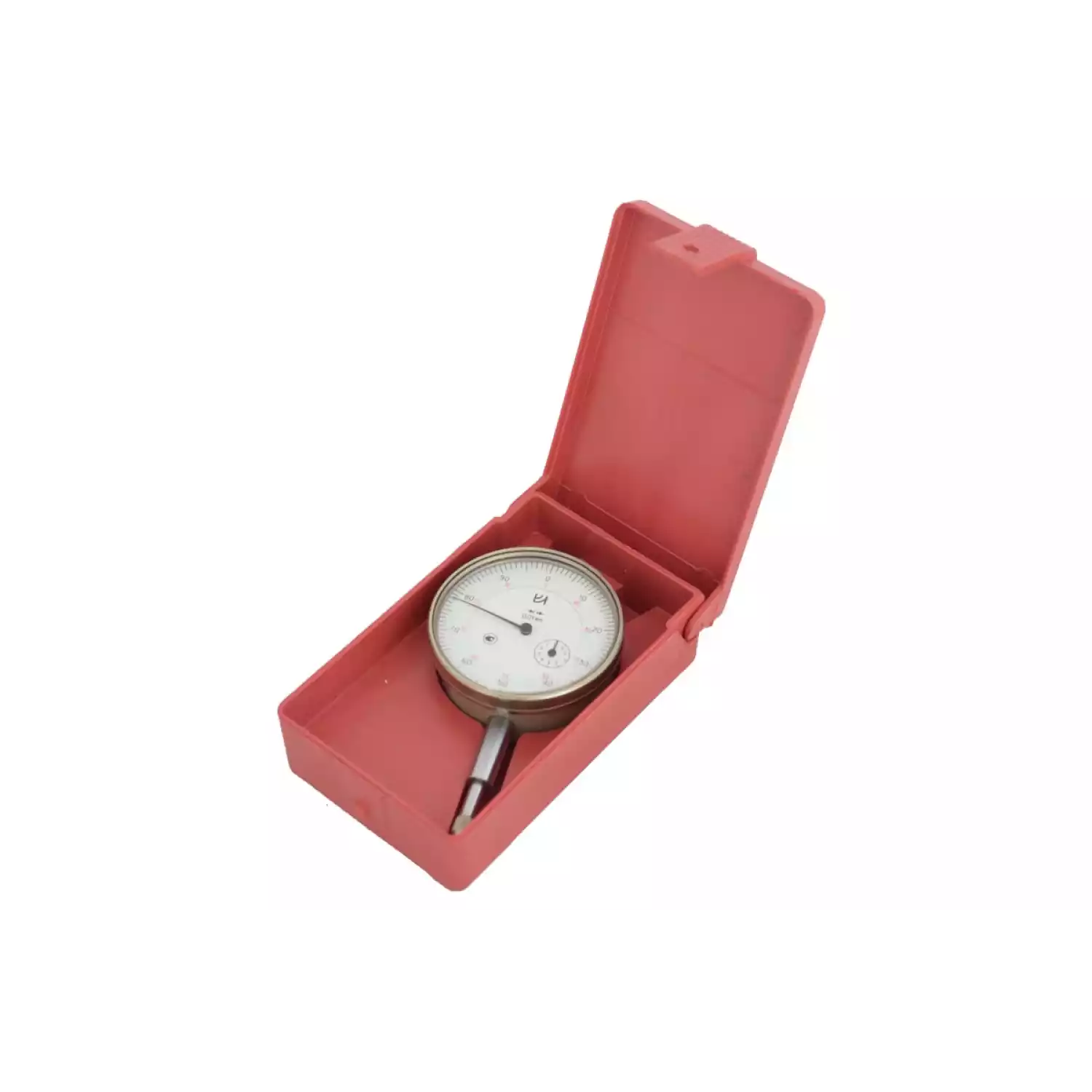

Комплект поставки: индикатор, футляр, паспорт.
