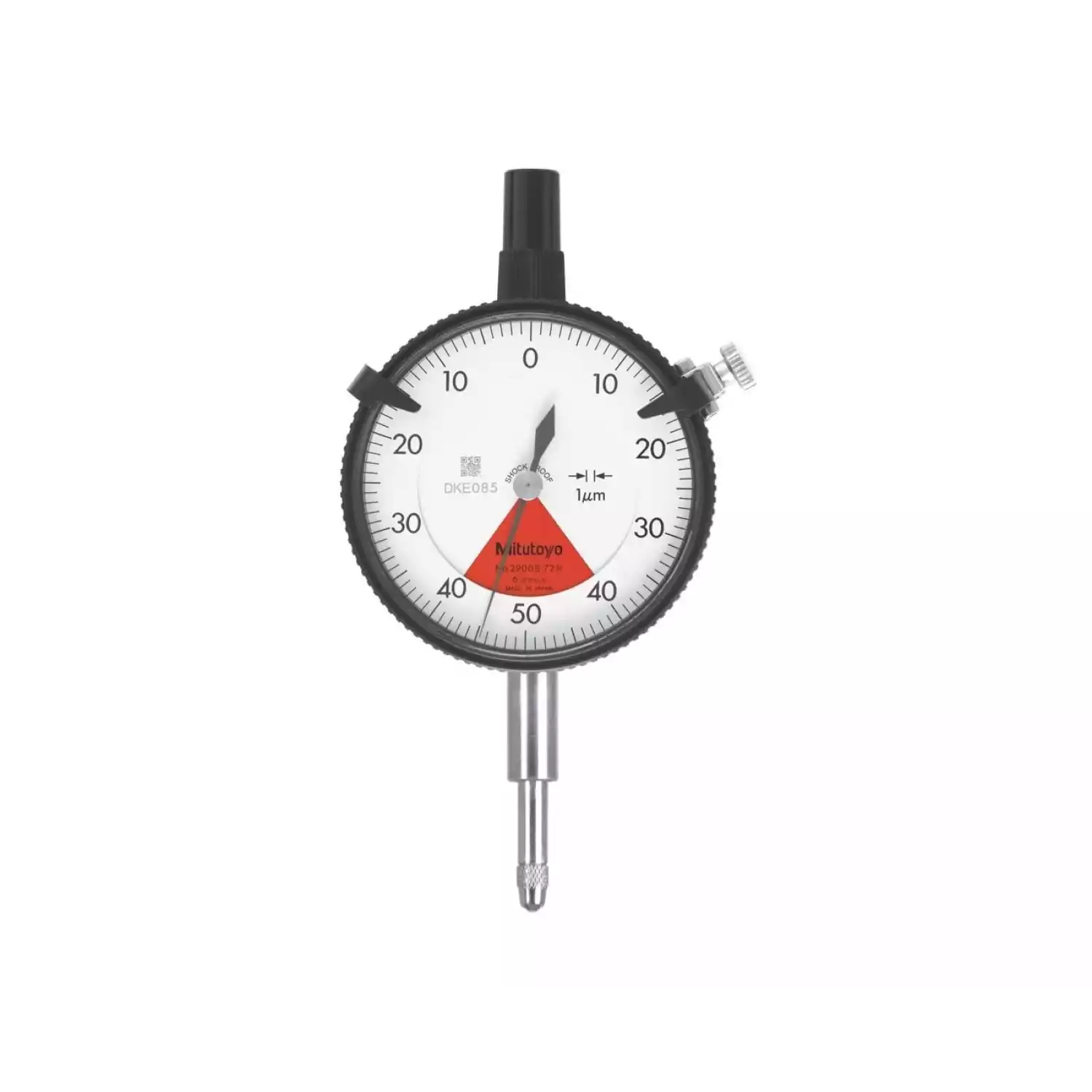

Индикаторы часового типа однооборотные серии 2 (цена деления 0,001 мм)

Индикаторы часового типа однооборотные серии 2 (цена деления 0,001 мм)

Лёгкие однооборотные индикаторы часового типа предназначены для безошибочного считывания.

Отличительные особенности:

  • Ограничение вращения в один оборот избавляет от ошибок считывания, которые могут произойти при использовании индикаторов с многооборотными циферблатами
  • Цена деления 0,001 мм

Функции:

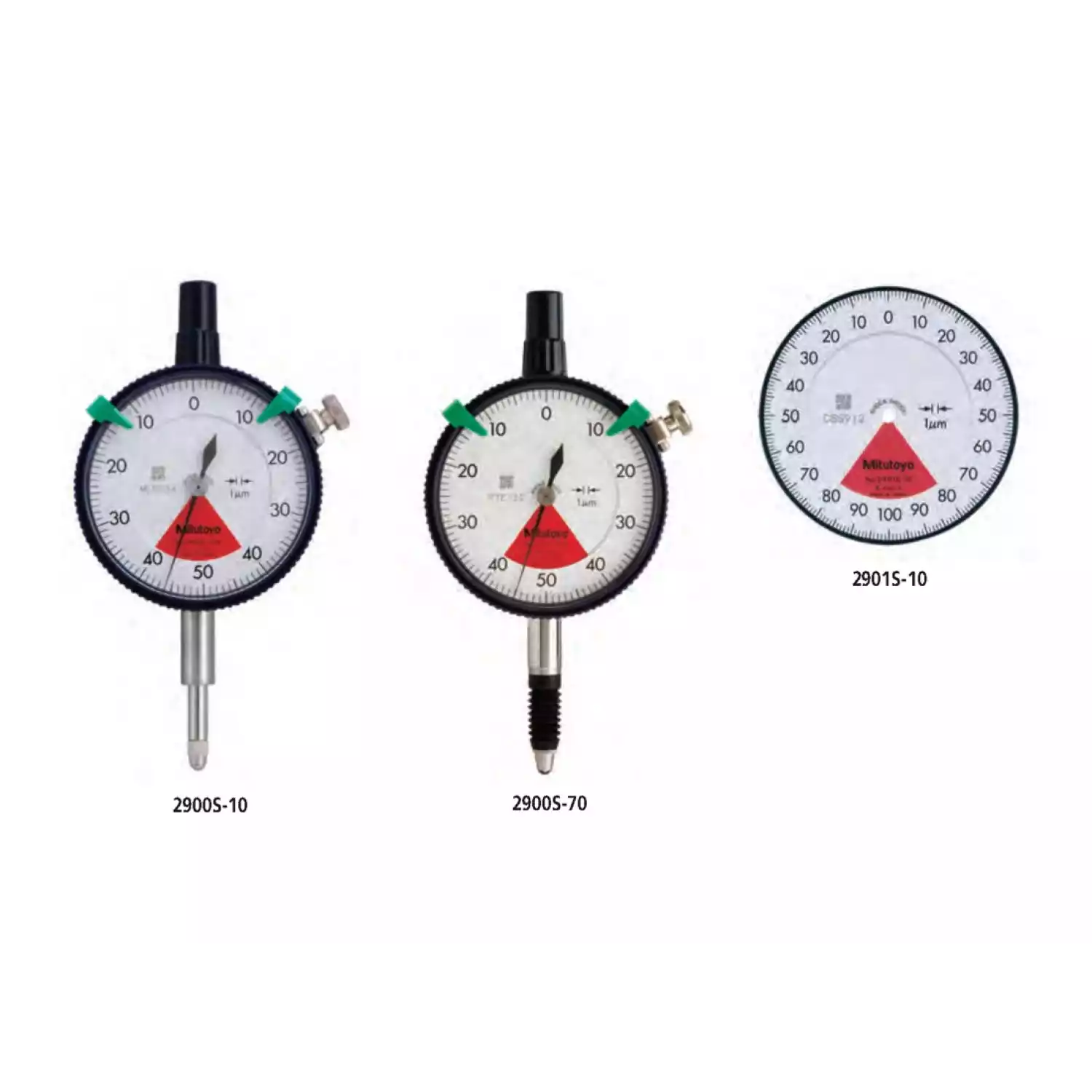

2900SB-10

2901SB-10

2900SB-72 2900SB-70
Однооборотная шкала •  •  •
Ударопрочный •  •  •
Подшипники на камнях
Защита IP64     •
Защита IP52   •

Технические характеристики индикаторов часового типа:

Метрические

№ с ушком

Диапазон

(мм)

Диапазон на 1

оборот

Измерительное усилие

(H)

Цена деления Шкала

Масса с ушком/ плоск.

(г)

2900SB-10 2900S-10

0,08

(ход: 4,5)

0,1 мм 0,4 - 1,4 0,001 мм 40-0-40 149/140
2900SB-70 2900S-70

0,08

(ход: 4,5)

0,1 мм 0,4 - 2 0,001 мм 40-0-40 150/141
2900SB-72 2901S-72

0,08

(ход: 4,5)

0,1 мм 0,4 - 2 0,001 мм 40-0-40 149/140
2901SB-10 2901S-10

0,16

(ход: 4,5)

0,2 мм 0,4 - 1,4 0,001 мм 80-0-80 149/140



А

[мм]

В

[мм]

C

[мм]

D

[мм]

F

[мм]

Е

[мм]

G

[мм]

Н

[мм]

I

[мм]

2900SB-10

48,8

66

57

17,7

16,9

20

20,6

52

7,6

2900SB-70

48,8

67

57

17,7

12,3

20

26,2

52

7,6

2900SB-72

48,8

66

57

17,7

16,9

20

20,6

52

7,6

2901SB-10

48,8

66,1

57

17,7

16,9

20

20,7

52

7,6



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

2900SB-10 2 3 1,5 2     3 1 2
2900SB-70 2 3 1,5 2     3 1 2
2900SB-72 2 3 1,5 2     3 1 2
2901SB-10 3 4,5 1,5 2     4 1 2
