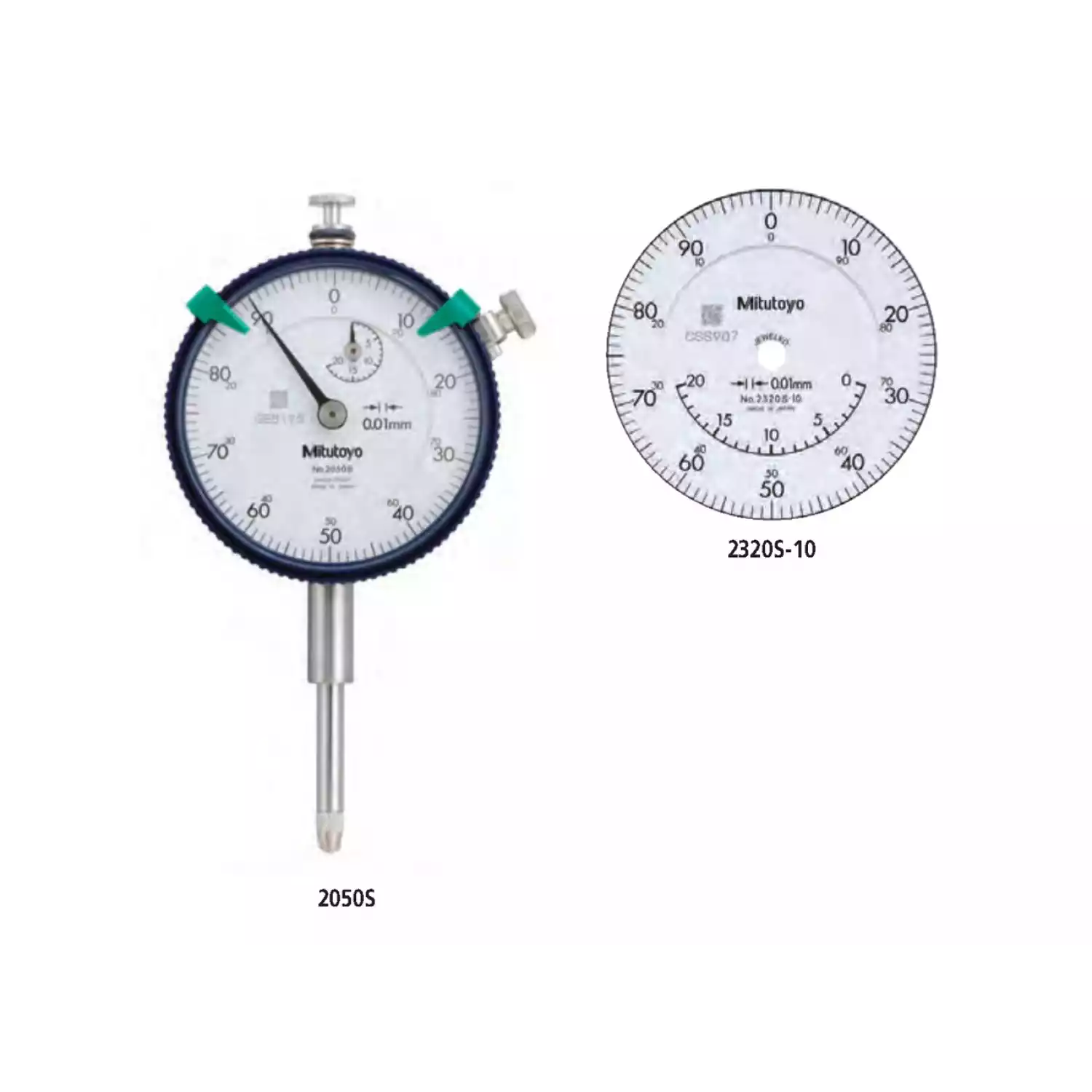

Индикаторы часового типа с диапазоном 20 мм серии 2

Под заказ
Артикул: 585116
Mitutoyo
Индикаторы часового типа с диапазоном 20 мм серии 2. Циферблат ø 57 мм, цена деления 0,01 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы часового типа с диапазоном 20 мм серии 2

Стандартные метрические индикаторы часового типа с диапазоном измерений 20 мм. Циферблат ø 57 мм, цена деления 0,01 мм.

Функции:

  2050SB 2320SB-10 2050SB-60 2050SB-19
Непрерывная шкала •  •  &bbull;
Ударопрочный       •
Подшипники на камнях •  •
Защита IP64
Амортизированный измерит. наконечник
Сосный счетчик оборотов



Технические характеристики индикаторов часового типа с диапазоном 20 мм:

№ с ушком Диапазон изм-й
[мм]
Диапазон
на 1 оборот
Цена деления Шкала Масса с ушком/плоск.
[г]
2050SB 2050S 20 1 мм 0,01 мм 0-100 (100-0) 149/140
2050SB-60 2050S-60 20 1 мм 0,01 мм 0-100 (100-0) 155/146
2050SB-19 2050S-19 20 1 мм 0,01 мм 0-100 (100-0) 149/140
2320SB-10 2320S-10 20 1 мм 0,01 мм 0-100 (100-0) 150/141



A
[мм]
B
[мм]
C
[мм]
D
[мм]
F
[мм]
E
[мм]
H
[мм]
G
[мм]
I
[мм]
Измерительное  усилие
[Н]
2050SB 38,8 75,2 57 17,7 16,9 20 52 29,8 7,6 0,4 - 2
2050SB-60 38,8 75,2 57 17,7 12,3 20 52 29,8 7,6 0,4 - 2,5
2050SB-19 38,8 75,2 57 17,7 16,9 20 52 29,8 7,6 0,4 - 2
2320SB-10 38,8 75,2 57 17,7 16,9 20 52 29,8 7,6 0,4 - 2



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

2050SB 25 30 4 6 10 11 20 3 4
2050SB-60 25 30 4 6 10 11 20 3 4
2050SB-19 25 30 4 6 10 11 20 3 4
2320SB-10 25 30 4 6 10 11 20 3 4



Размеры:

Индикатор часового типа с диапазоном 20 мм
