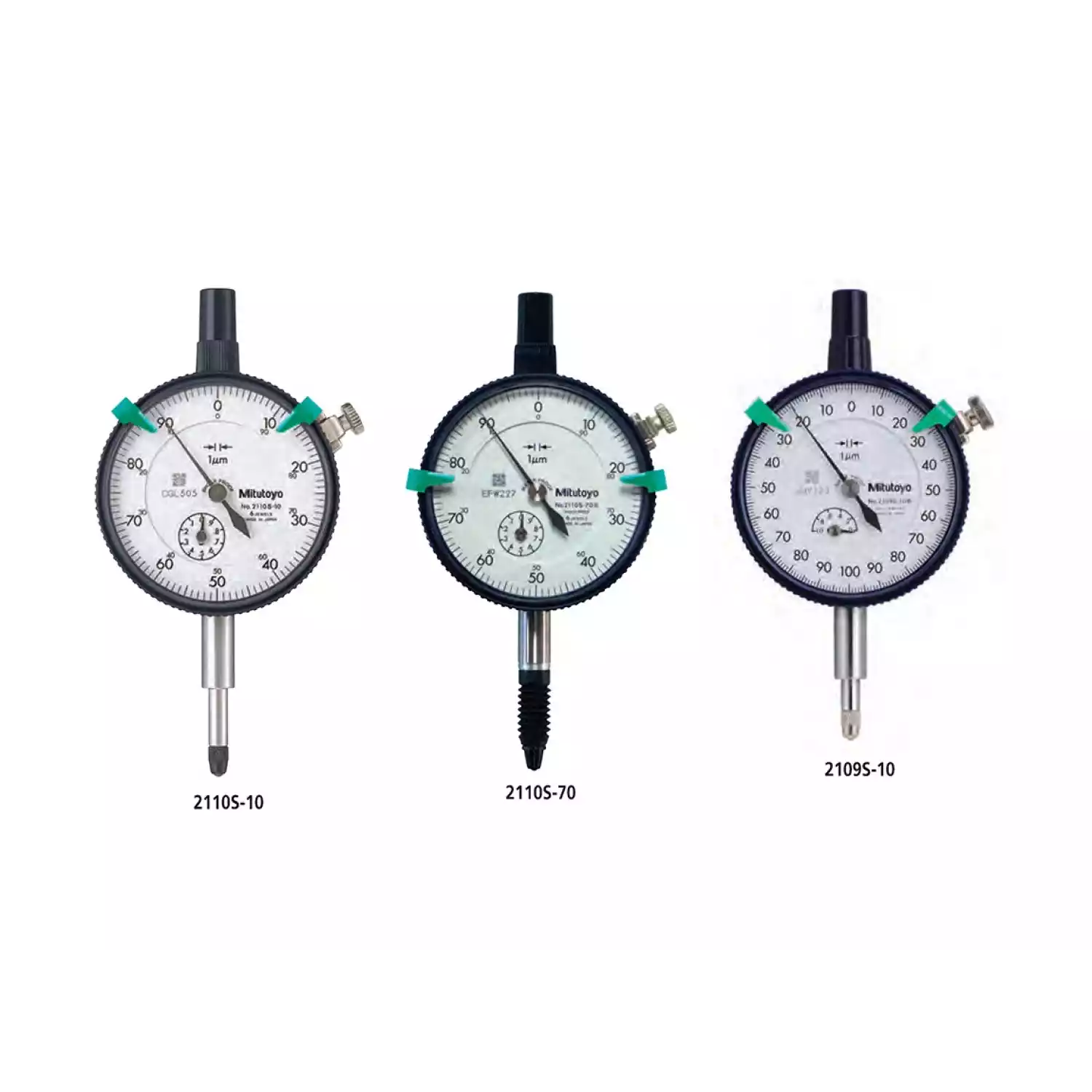

Индикаторы часового типа серии 2 (с диапазоном измерений 1 мм)

Под заказ
Артикул: 584916
Mitutoyo
Индикаторы часового типа серии 2. Стандартные метрические индикаторы часового типа с ценой деления 0,001 мм, циферблатом ø57 мм, диапазоном измерений 1 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы часового типа серии 2 (с диапазоном измерений 1 мм)

Стандартные метрические индикаторы часового типа с ценой деления 0,001 мм, циферблатом ø57 мм, диапазоном измерений 1 мм.

Функции:

  2109SB-10 2109SB-70 2110SB-10 2110SB-70
Двунаправленная шкала •  •
Непрерывная шкала     •
Ударопрочный •  •  •
Защита IP64   •    •
Подшипники на камнях •  •  •  •
Широкая шкала



Технические характеристики индикаторов часового типа:

Метрические

№ с ушком Диапазон
[мм]
Диапазон
на 1 оборот
Цена деления Шкала Масса с ушком/плоск.
[г]
2110SB-10 2110S-10 1 0,1 мм 0,001 мм 0-100 (100-0) 149/140
2110SB-70 2110S-70 1 0,1 мм 0,001 мм 0-100 (100-0) 150/141
2109SB-10 2109S-10 1 0,2 мм 0,001 мм 0-100-0 148/139
2109SB-70 2109S-70 1 0,2 мм 0,001 мм 0-100-0 149/140



A
[мм]
B
[мм]
C
[мм]
D
[мм]
F
[мм]
E
[мм]
H
[мм]
G
[мм]
I
[мм]
Измерительное усилие
[Н]
2110SB-10 48,8 66,5 57 17,7 16,9 20 52 21,2 7,6 0,9 - 1,5
2110SB-70 48,8 67,5 57 17,7 12,3 20 52 26,7 7,6 0,9 - 2
2109SB-10 48,8 60,5 57 17,7 16,9 20 52 15,1 7,6 0,9 - 1,5
2109SB-70 48,8 65,5 57 17,7 12,3 20 52 24,5 7,6 0,9 - 2



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

2110SB-10 3 5 2 2,5 4 4,5 5 1 2
2110SB-70 3 5 2 2,5 4 4,5 5 1 2
2109SB-10 3 5 2 2,5 4 4,5 5 1 2
2109SB-70 3 5 2 2,5 4 4,5 5 1 2
