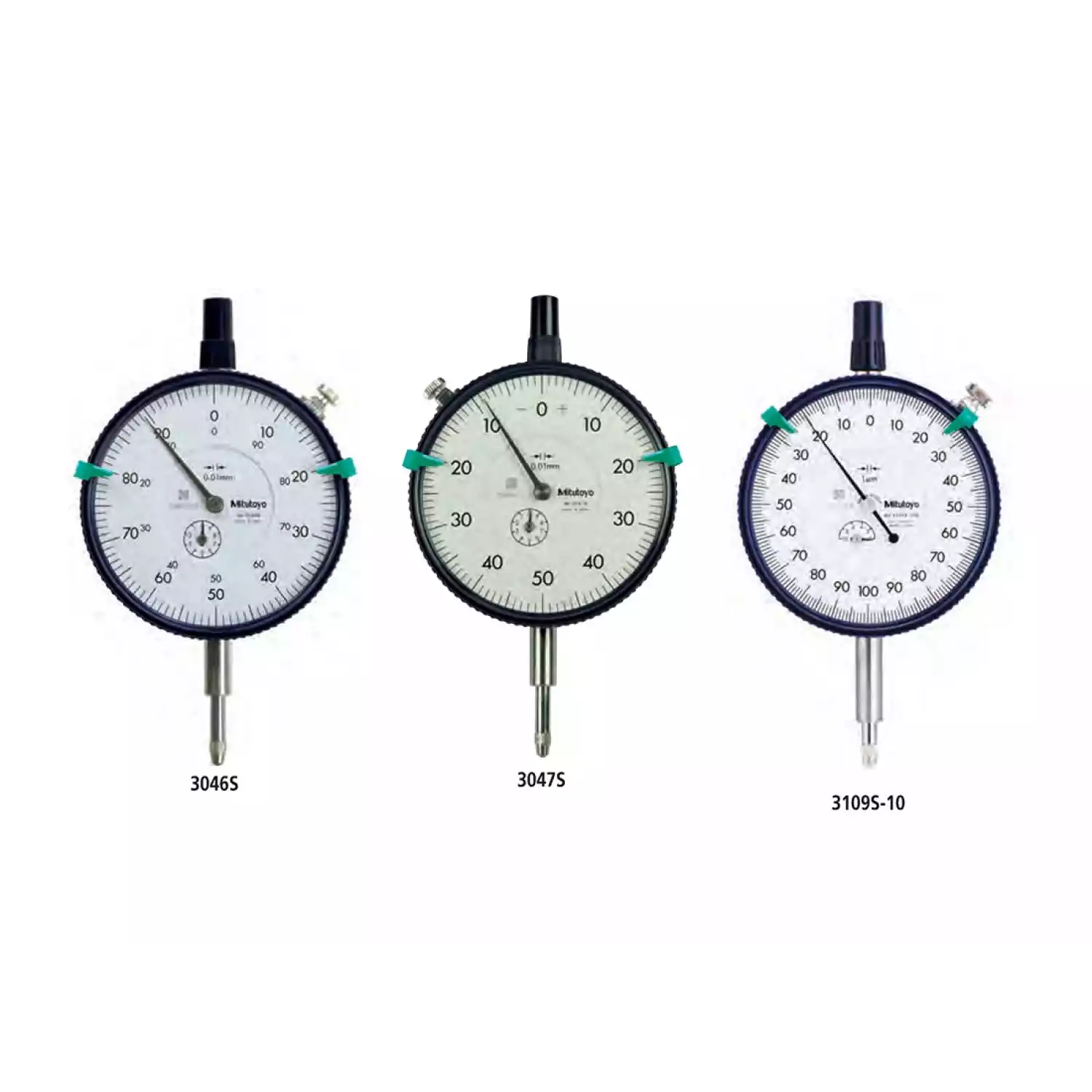

Индикаторы часового типа серии 3

Под заказ
Артикул: 585716
Mitutoyo
Индикаторы часового типа серии 3. Циферблат ø 78 мм. Диапазон измерений 10 мм, цена деления 0,01 мм или диапазон измерений 1 мм, цена деления 0,001 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы часового типа серии 3

Метрические индикаторы часового типа.

Отличительные особенности:

  • Циферблат ø 78 мм
  • Диапазон измерений 10 мм, цена деления 0,01 мм или диапазон измерений 1 мм, цена деления 0,001 мм

Функции:

  3046SB 3047SB 3109SB-10
Двунаправленная шкала
Непрерывная шкала
Ударопрочный
Подшипники на камнях



Технические характеристики индикаторов часового типа:

Метрические

№ с ушком

Диапазон

(мм)

Диапазон на 1

оборот

Измерительное усилие

(H)

Цена деления Шкала

Масса с ушком/ плоск.

(г)

3046SB 3046S

10

1 мм 0,4 - 1,4 0,01 мм

0-100

(100-0)

252/237
3047SB 3047S

10

1 мм 0,4 - 1,4 0,01 мм 0-50-0 252/237
3109SB-10 3109S-10

1

0,2 мм 0,4 - 1,5 0,001 мм 0-100-0 270/255



А

[мм]

В

[мм]

C

[мм]

D

[мм]

3046SB

61,2

75,5

15,9

20,6

3047SB

61,2

75,5

15,9

20,6

3109SB-10

61,2

75,5

25,9

14,1



DIN 878 (1983) EN ISO 463

fe

мкм

fges

мкм

fu

мкм

Ошибка показаний в диапазоне

Повторяемость

мкм

Погрешность гистерезиса

мкм

На 1/10 оборота

мкм

На 1/12 оборота

мкм

На любом 1 обороте

мкм

Диапазон измерений

мкм

3046SB 15 17 3 5 9 10 15 3 3
3047SB 15 17 3 5 10  15 3 3
3109SB-10 3 5 2 2,5 4,5  5 1 2
