Индикаторы Vogel цифровые IP 65 с выводом данных DUO

Под заказ
Артикул: 580116
Vogel
Индикаторы Vogel цифровые IP 65 с выводом данных DUO, диапазон измерений от 0-12,7х0,01/0,001 мм до 0-50,8х0,01/0,001 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel цифровые IP 65 с выводом данных DUO

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel цифровые IP 65 с выводом данных DUO: 12 месяцев

Назначение прибора:

Индикаторы Vogel цифровые IP 65 с выводом данных DUO, диапазон измерений от 0-12,7х0,01/0,001 мм до 0-50,8х0,01/0,001 мм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Цифровые индикаторы Vogel с DUO выводом данных и c защитой IP 65
  • Механические части в нержавеющем и закаленном исполнении с защитой IP51
  • Корпус индикаторов защищен IP 65, передняя панель из исскуственного материала, вращается на 330 град
  • LCD дисплей с отчетливым считыванием , высота цифр 10 мм
  • Кнопка Вкл./Выкл., функция ABS и сброса, "Origin" система измерений
  • Переключение измерений из мм в дюймы, функции Мин/Макс , установка границ допуска, "0" установка в каждой позиции
  • С аккумуляторной батареей 3 В тип CR 2032 и инструкцией

Опции:

  • С выводом данных через интерфейс USB
  • Ножная педаль для передачи данных
  • Заводской сертификат (СС) по дополнительному запросу

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм/дюйм

Повторяемость показаний ±мкм

Суммарная ошибка ±мкм

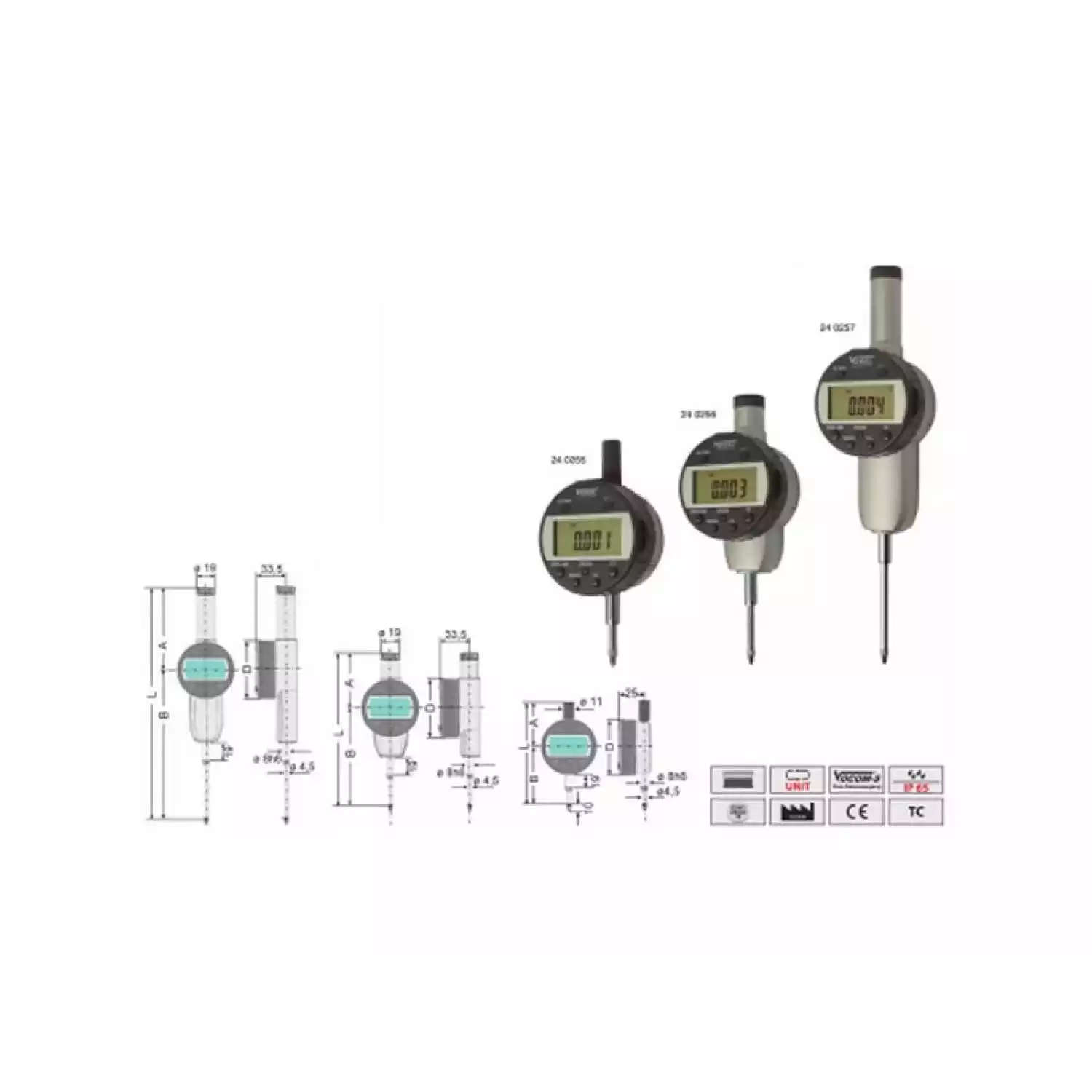

A мм

B мм

D мм

Вес кг

240250

0-12,7/0-0,5

0,01/0,0005

2

20

125

55

60

0,196

240255

0-12,7/0-0,5

0,001/0,00005

2

3

125

55

60

0,196

240251

0-25,4/0-1

0,01/0,0005

2

20

161

55

97

0,307

240256

0-25,4/0-1

0,001/0,00005

2

3

161

55

97

0,307

240252

0-50,8/0-2

0,01/0,0005

2

40

240

83

158

0,382

240257

0-50,8/0-2

0,001/0,00005

2

5

240

83

158

0,382



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
