Индикаторы Vogel малые по DIN 878

Под заказ
Артикул: 580916
Vogel
Индикаторы Vogel малые по DIN 878, диапазон от 0-1х0,001 мм до 0-5х0,01 мм, с вращающейся шкалой, с заводским сертификатом.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel малые по DIN 878

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel малые по DIN 878: 12 месяцев

Индикаторы Vogel малые по DIN 878 включены в ГосРеестр средств измерений РФ

Назначение прибора:

Индикаторы Vogel малые по DIN 878, диапазон от 0-1х0,001 мм до 0-5х0,01 мм, с вращающейся шкалой, с заводским сертификатом, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов довольно прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений.
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Малый индикатор DIN 878
  • Хорошее исполнение, предназначен для цеха и как средство проверки
  • Прочный корпус с матовой хромировкой
  • Измерительный палец и шток нержавеющие и закалены
  • С подвижными индикаторами
  • Вращающаяся шкала с установкой на ноль
  • Заводской сертификат (СС) по запросу
  • Включены в ГосРеестр средств измерений

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм

Защита от толчков

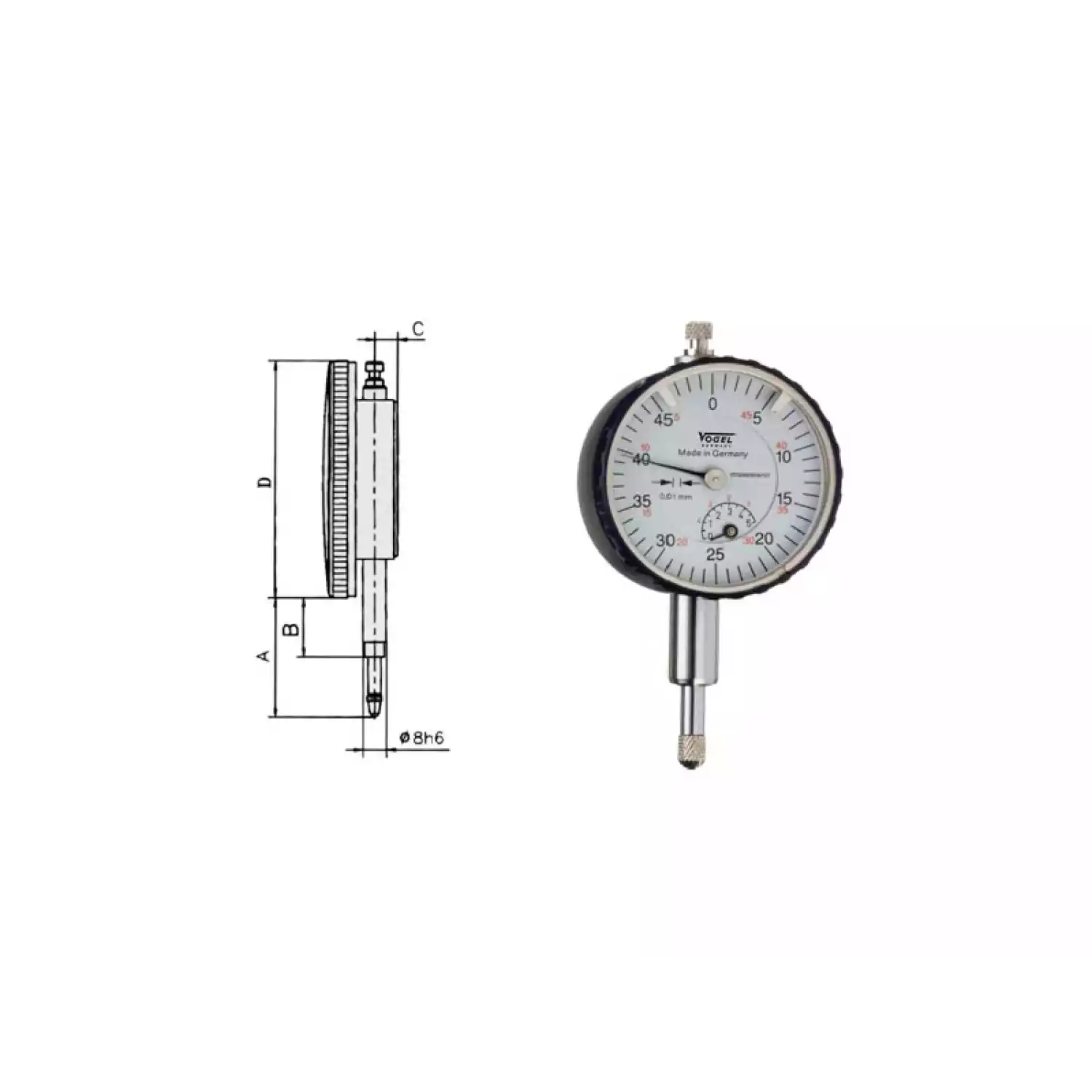

A мм

B мм

C мм

D мм

Вес кг

240001

0-3

0,01

нет

28,5

14

7,3

40

0,115

240002

0-5

0,01

нет

28,5

14

7,3

40

0,11

240003

0-1

0,001

нет

28,5

14

7,3

40

0,11

240121

0-3

0,01

да

28,5

14

7,3

40

0,115

240122

0-5

0,01

да

28,5

14

7,3

40

0,115

240123

0-1

0,001

да

28,5

14

7,3

40

0,115



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
