Индикаторы Vogel рычажные стандартного качества

Под заказ
Артикул: 583416
Vogel
Индикаторы Vogel рычажные стандартного качества, диапазон от 0-40-0х0,8 мм до 0-100-0х0,2 мм.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Индикаторы Vogel рычажные стандартного качества

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel рычажные стандартного качества: 12 месяцев

Назначение прибора:

Индикаторы Vogel рычажные стандартного качества, диапазон от 0-40-0х0,8 мм до 0-100-0х0,2 мм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

  • рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
  • пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
  • пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
  • рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

  • Индикатор рычажный для внутренних измерений
  • Прочный латунный корпус с матовой хромировкой от бликов
  • Опоры механизма виброустойчивые и прочные расположены в подшипниках, выполненных из камня
  • Измерительный наконечник имеет диаметр 2,5 мм, шаровой, твердосплавный, сменный
  • Автоматическое переключение направления измерения
  • Заводской сертификат (СС) заказывается дополнительно

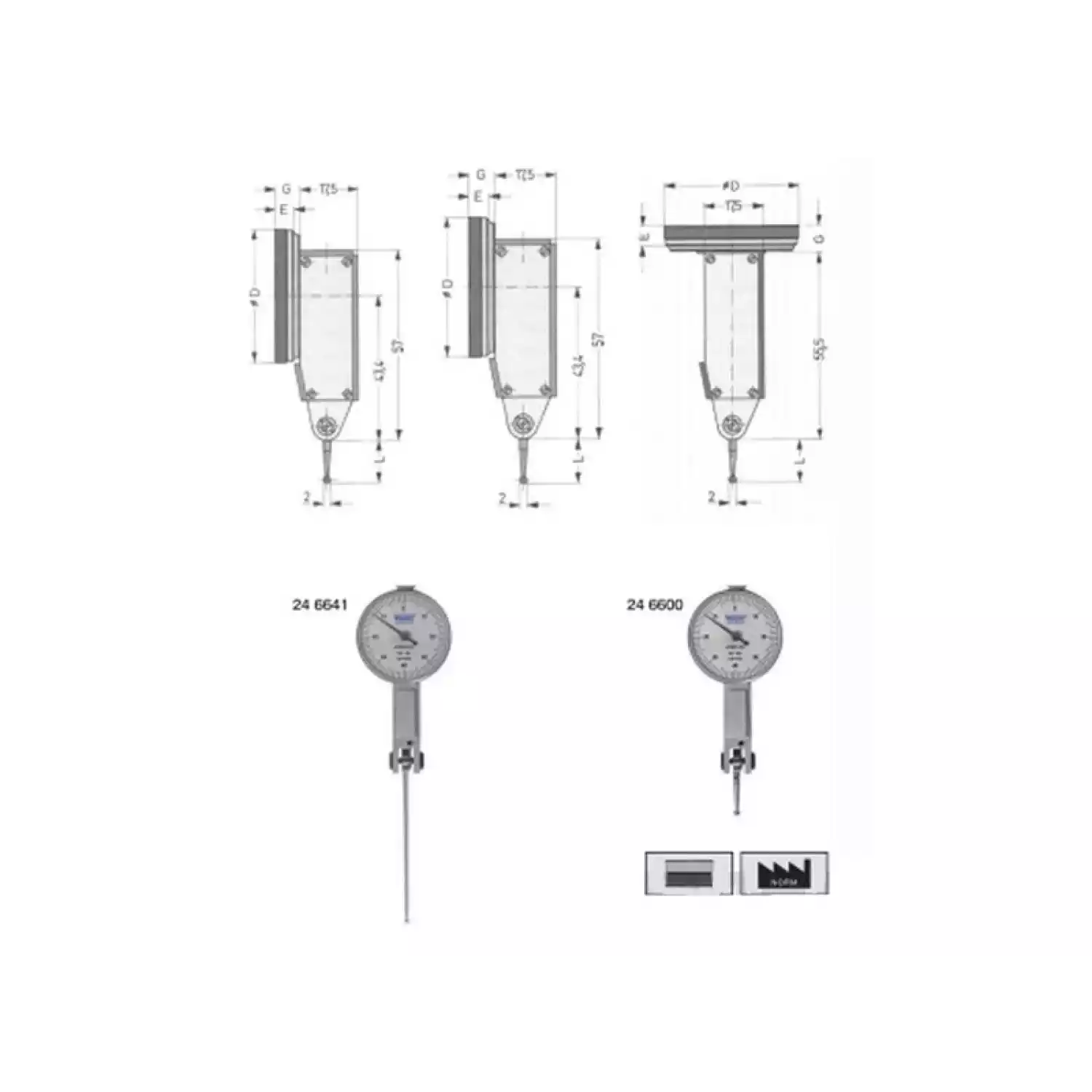

Технические характеристики:

Арт. №

Предел измерений мм

Цена деления мм

Диапазон измерения мм

D мм

Длина рычага L мм

Число положений штока

Вес кг

246600

0-40-0

0,01

0,8

31

13,5

3

0,065

246610

0-100-0

0,002

0,2

31

13,5

3

0,065

246640

0-40-0

0,01

0,8

38,4

16,5

3

0,075

246641

0-40-0

0,01

0,8

31

43,4

3

0,09

246660

0-100-0

0,002

0,2

38,4

13,5

3

0,076

246661

0-40-0

0,01

0,8

37,5

43,4

3

0,09

246690

0-40-0

0,01

0,8

38

16,5

2+

0,078



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
