Индикаторы Vogel рычажные высокого качества

Тип оборудования: Индикатор

Производитель: Vogel

Описание: Прибор для определения линейных размеров деталей, расположения поверхностей и отклонения формы

Гарантия на индикаторы Vogel рычажные высокого качества: 12 месяцев

Назначение прибора:

Индикаторы Vogel рычажные высокого качества, диапазон от 0-25-0х0,5 ммдо 0-100-0х0,2 мм 3-х разных форм, предназначены для определения линейных размеров деталей, расположения поверхностей и отклонения формы. Принцип действия индикаторов прост: линейное перемещение стержня головки, который находится в непосредственном контакте с измеряемым предметом, преобразуется при помощи определенного типа механизма (рычажного, зубчатого, рычажно-зубчатого, пружинно-оптического или пружинного) в отклонение стрелки устройства. Все измерительные головки имеют собственное обозначение, которое зависит от основного механизма и указывается в маркировке.

Измерительные головки используются преимущественно в производственных и научно-изыскательных целях. Можно выделить основные типы данных приборов:

рычажно-зубчатая (ИГ), кинематическая цепь которой составлена из двух рычажных пар и зубчатой пары. Сам измерительный стержень изготавливается из нержавеющей стали, с глубоким арретированием, а головка характеризуется высокой степенью износостойкости. Производятся с ценой деления в 1 и 2 мкм;
пружинно-оптические или оптикаторы (П, ПР) – чувствительные и наиболее точные приборы, используемые при измерении линейных размеров и определения степени отклонения от заданной формы;
пружинная индикаторная головка, или микатор (ИПМ) – малогабаритный измерительный инструмент, характеризующийся присоединительным диаметром в 8 мм: выпускаются различные модификации с разной ценой деления и диапазоном измерений;
рычажно-пружинные или миникаторы (ИРПВ) – предназначены для определения степени выраженности отклонения от заданной формы, а также линейных размеров деталей/частей механизмов в труднодоступных местах. Присоединительный диаметр равен 4 мм. ИРПВ снабжены поворотным (в диапазоне 300) измерительным наконечником бокового действия. Как правило, головка комплектуется тремя вариантами наконечников с отличающимся диаметром сферы и длиной.

Особенности:

Индикаторы рычажные для внутреннего измерения
Крепкий корпус, матовая хромировка с муфтой сдвига для обеспечения нечуствительности штока
Для чувствительных рычагов точные сферические подшипники
Корпус с креплением "ласточкин хвост"
Автоматическое переключение направления измерения
Вращающаяся шкала с рифленой обоймой
Измерительные наконечники диаметром 2 мм в твердосплавном исполнении
Оси расположены в опорах из камня или керамики
Заводской сертификат (СС) заказывается дополнительно

Технические характеристики:

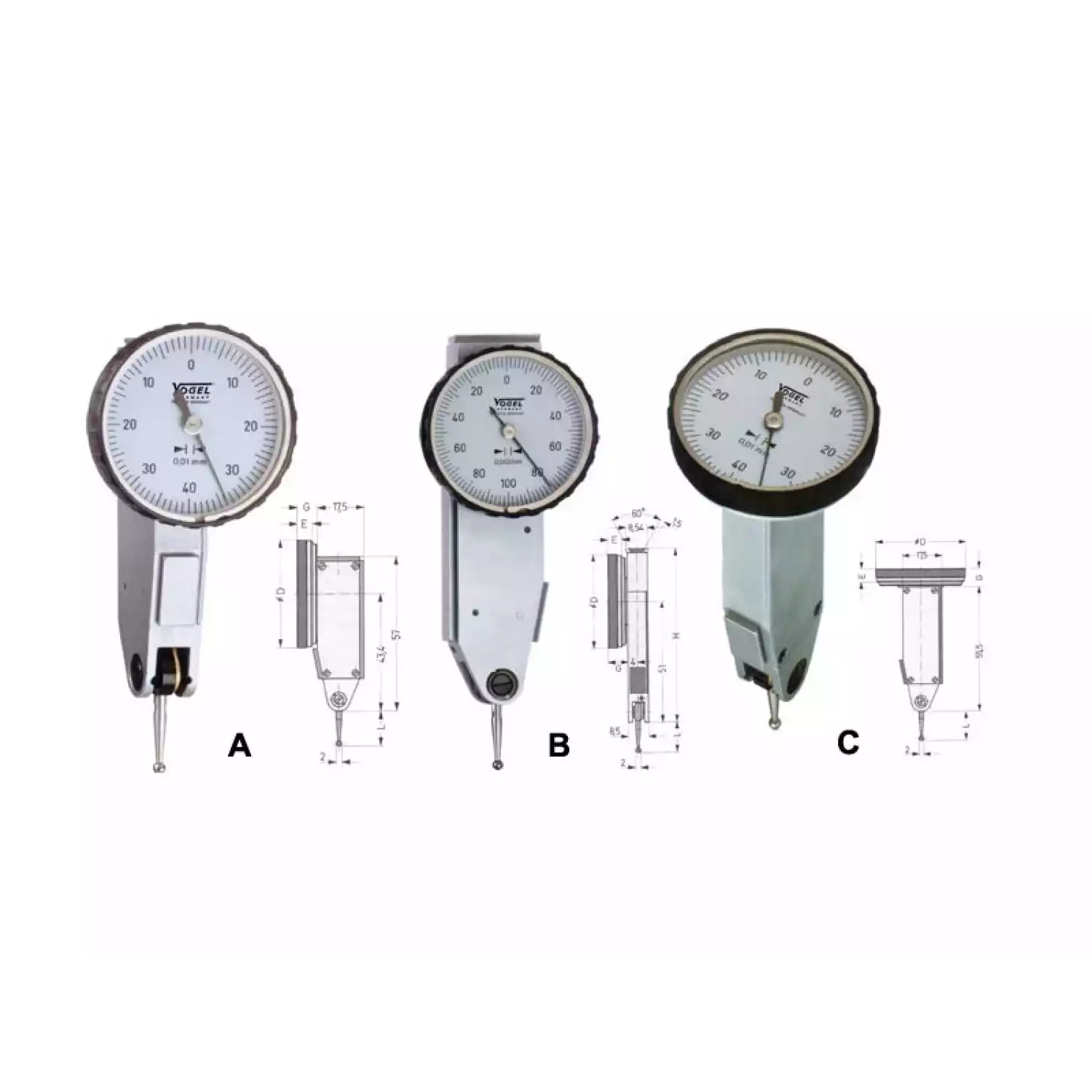

Арт. №	Исполнение	Предел измерений мм	Цена деления мм	Диапазон измерения мм	D мм	Длина рычага L мм	Число положений штока	Вес кг
240600	A	0-40-0	0,01	0,8	32	12	3	0,07
240610	A	0-100-0	0,002	0,2	32	12	3	0,07
240630	A	0-25-0	0,01	0,5	32	35	3	0,07
240640	A	0-40-0	0,01	0,8	40	12	3	0,08
240650	A	0-25-0	0,01	0,5	40	35	3	0,08
240660	A	0-100-0	0,002	0,2	40	12	3	0,08
240601	B	0-40-0	0,01	0,8	32	12	3	0,07
240611	B	0-100-0	0,002	0,2	32	12	3	0,07
240631	B	0-25-0	0,01	0,5	32	35	3	0,07
240641	B	0-40-0	0,01	0,8	40	12	3	0,08
240651	B	0-25-0	0,01	0,5	40	35	3	0,08
240661	B	0-100-0	0,002	0,2	40	12	3	0,08
240602	C	0-40-0	0,01	0,8	32	12	2	0,07
240612	C	0-100-0	0,002	0,2	32	12	2	0,07
240632	C	0-25-0	0,01	0,5	32	35	2	0,07
240642	C	0-40-0	0,01	0,8	40	12	2	0,08
240652	C	0-25-0	0,01	0,5	40	35	2	0,08
240662	C	0-100-0	0,002	0,2	40	12	2	0,08

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
