Данный образец предназначен для определения качества пенетрантов при проведении капиллярной дефектоскопии в соответствии с требованиями ГОСТ 18442-80 и унифицированной методики ПНАЭГ-7-018-89, произведено в соответствии с 427620-015-4407661-2016.ТУ.

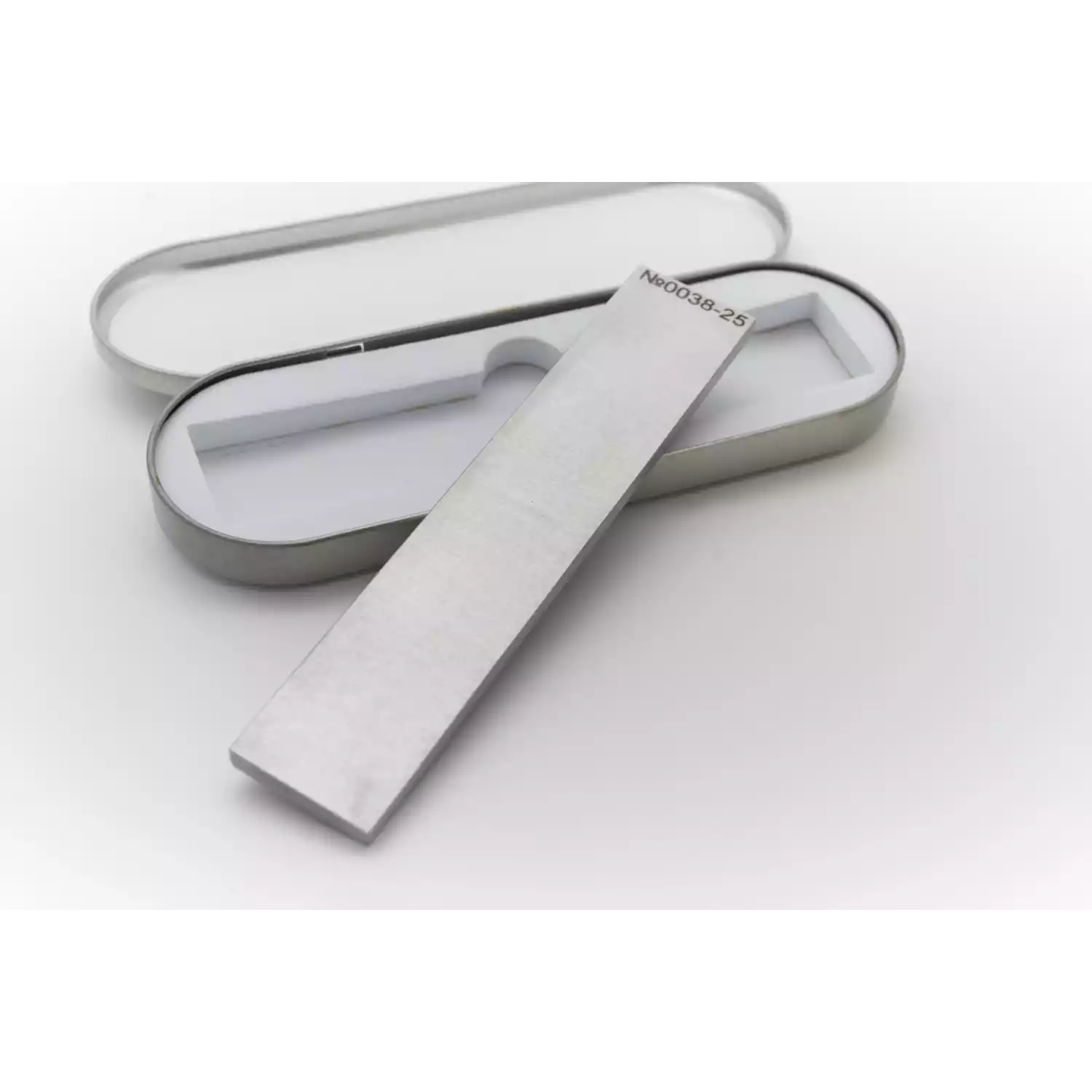

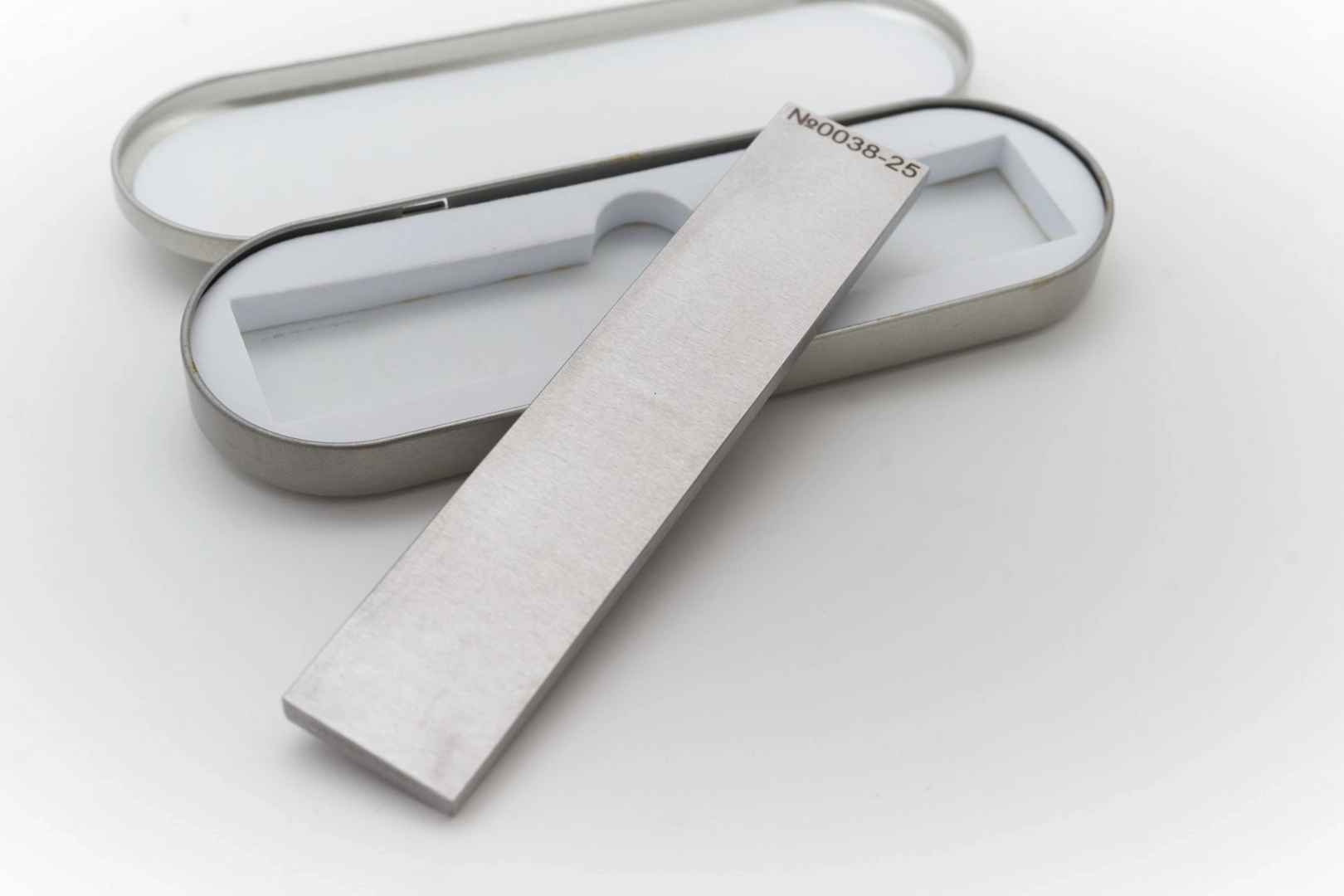

Образец представляет собой пластину, имеющую размеры 150х30х5 мм изготовленную из стали 40Х13 (по требованию Заказчика возможно изготовление из стали другой марки). Данная пластина имеет одиночную тупиковую трещину длиной более 3х мм, что соответствует п. 2.1 ПНАЭ Г-7-018-89. Ширина раскрытия трещины, согласно 1 классу чувствительности, составляет от 10 до 100 мкм. (данный параметр для каждого образца при его изготовлении определяется с помощью растрового сканирующего электронного микроскопа при соответствующем увеличении). Глубина трещины определяется по поперечным шлифам на образцах-свидетелях, входящих в состав изготавливаемой партии. Ресурс использования образца при соблюдении условий очистки и хранения при применении:
Порядок работы с образцом:
Произвести очистку рабочей поверхности образца от загрязнений, одним из следующих способов:
Нанести на образец, равномерным слоем пенетрант, выбранный для проверки, в соответствии с указаниями производителя по его применению. Пенетрант может быть нанесен:
Выждать время для обеспечения капиллярного проникновения пенетранта в трещину на образце, оно может быть разным в зависимости от типа пенетранта. В среднем оно должно быть не менее 30 мин. Время контакта образца с пенетрантов зависит от различных факторов, основным из которых является температура окружающей среды. Важно понимать, что если производителем пенетранта в документации указаны временные интервалы контакта, то при работе вблизи нижнего предела рабочего диапазона температур следует брать наибольшие значения интервалов контактов, и наоборот.Затем пенетрант необходимо полностью удалить с поверхности образца. (При его не полном удалении на поверхности образца может образоваться так называемый фон, который затрудняет выявление трещины).
Удаление возможно произвести следующими способами:
После очистки необходимо проявление индикаторного рисунка, для этого необходимо нанести проявитель одним из следующих способов:

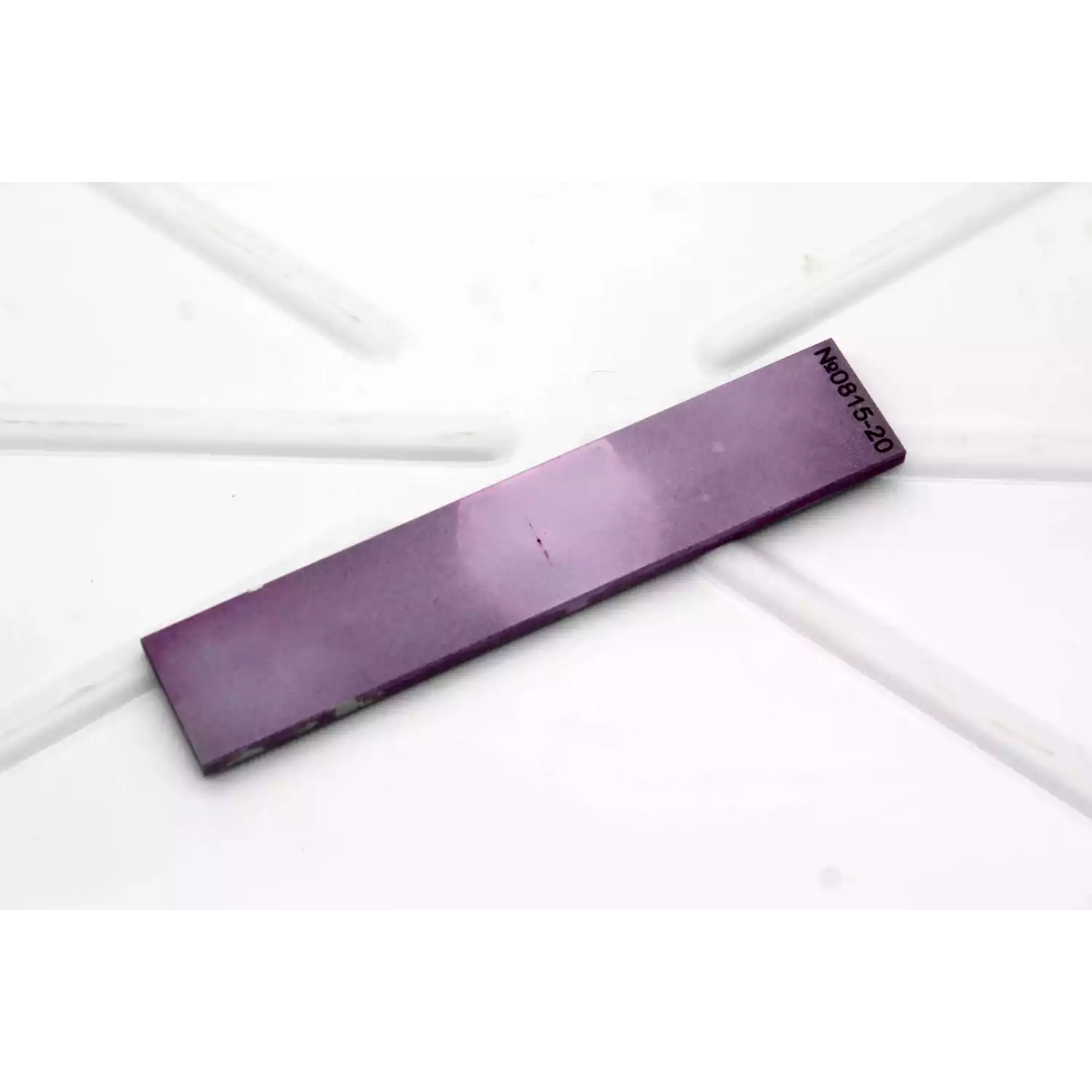

Дождаться проявления капиллярного рисунка трещины, время проявления варьируется в зависимости от типа пенетранта и класса чувствительности и может составлять от 5 до 20 мин, соответственно, чем меньше величина раскрытия трещины тем выше время проявления.
Порядок хранения образца:
Комплект поставки:
|
№ |
Наименование |
Количество |
Примечание |
|
1 |
Образец |
1шт. |
|
|
2 |
Паспорт с дефектограммой |
1шт. |
|
|
3 |
Футляр |
1шт. |
|
|
4 |
Сертификат о калибровке |
1 шт. |
Делается строго в виде отдельного свидетельства и ни при каких обстоятельствах не ставится в паспорт. |
*Технические характеристики могут быть изменены производителем без предварительного уведомления.
|
Габаритные размеры, мм
|
150х30х5 |
|
Величина раскрытия, мкм
|
от 10 до 100 |
|
Длина трещины, мм
|
14-20 |
|
Глубина трещины, мкм
|
350-550 |
|
Количество трещин на образце, шт
|
1 (По доп. Заказу возможно нанесение нескольких трещин на образец). |
|
Шероховатость рабочей поверхности, мкм
|
Ra≤1.25 |
|
Материал
|
Сталь 40Х13 (По доп. Заказу возможно изготовление образца из любого другого материала) |
|
Класс чувствительности по ГОСТ 18442-80
|
1 |
