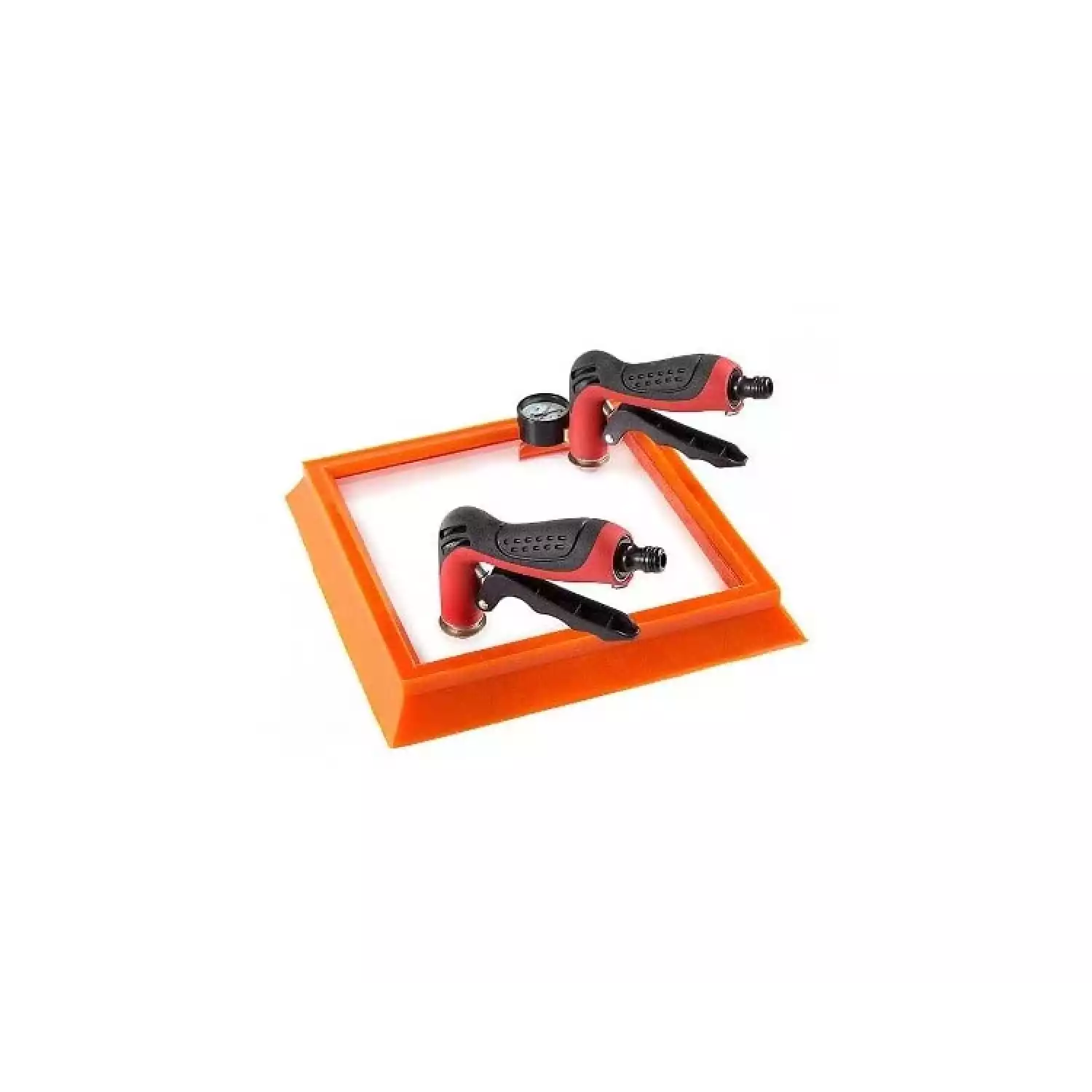

Рамка вакуумная "Квадратная" 230 * 230 с ВБУ * с подсветкой
Артикул: 7375

Рамка вакуумная "Квадратная" 230 * 230 с ВБУ * с подсветкой

Артикул: 7375
Вакуумная рамка квадратная предназначена для контроля герметичности пузырьковым методом контроля плоских поверхностей. Контроль герметичности пузырьковым методом позволяет выявить сквозные дефекты в сварных соединениях изделий из стали и пластика. Рамка квадратная применяется для контроля таких объектов как резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.
Подробнее
Под заказ
Срок поставки от 7 дней
20 700 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Вакуумная рамка квадратная предназначена для контроля герметичности пузырьковым методом контроля плоских поверхностей. Контроль герметичности пузырьковым методом позволяет выявить сквозные дефекты в сварных соединениях изделий из стали и пластика. Рамка квадратная применяется для контроля таких объектов как резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Поверхность исследуемого объекта после предварительной очистки, покрывается специальным составом пенопленочным индикатором ППИ. После этого к поверхности прикладывается вакуумная рамка квадратная для контроля герметичности внутри которой, при помощи вакуумного насоса, создаётся разрежение. Во время работы насоса возникает разница давлений и газ, проникая через полость дефекта, механически воздействует на пеноплёночный индикатор и деформирует его, образуя пузырьки и пену. Дефект локализуется при визуальном осмотре через окно вакуумной рамки. Вакуумные рамки в комплекте с портативным вакуумным течеискателем имеют свидетельство об испытании ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89, а также НП 089-15.

Вакуумная рамка квадратная. Особенности:

  • Профиль имеет специальную форму, обеспечивающую трехсторонний контакт резины и окна рамки;
  • Время проведения контроля 1 метра сварного стыка не более 30 секунд;
  • Возможность проведения контроля различных плоских поверхностей;
  • Использование прочной и эластичной резины, которая обеспечивает герметичный контакт;
  • Система механизм впуск/выпуск и датчик давления имеют удобную форму и позволяют увеличить площадь обзора контролируемой поверхности;
  • Возможность изготовление вакуумных рамок по размерам заказчика;
  • Надежная упаковка в деревянном коробе;
  • Отсутствие клеевого стыка в конструкции вакуумной рамки, что позволяет добиться исключительной долговечности.

Вакуумная рамка квадратная. Технические характеристики:

Размеры просмотрового окна 230х230 мм
Вид контролируемого соединения плоское
Порог чувствительности 1∙10-7 м3 Па/с
Предельная степень разряжения -0,05 МПа
Диапазон рабочих температур от -20 до +60 °C
Вес 1,0 кг

Вакуумная рамка квадратная. Использование:

Вакуумная рамка квадратная подключается к запорному клапану и накладывается на подлежащую контролю область исследуемого объекта. Поверхность объекта контроля предварительно смачивается пенообразующим составом ППИ. Перед началом работ необходимо убедиться в герметичности соединений между рамкой и поверхностью объекта контроля. При открытии запорного клапана из полости, образованной поверхностью металла, уплотнителем и окном, откачивается воздух с максимальным разряжением до 0,09 МПа, необходимым для обнаружения сквозной трещины (несплошности) с натеканием воздуха 10-5 м3/Па*сек, что соответствует IV классу герметичности согласно ПНАЭ Г-7-019-89. Время визуального контроля состояния пенообразующего состава ППИ, нанесенного на поверхность объекта контроля около 2-х минут. Для более полного контакта рамок с неплоской поверхностью металла допускается продольный изгиб экрана не более 50 мм.

Комплект поставки:

  • Вакуумная рамка квадратная;
  • Механизм впуск/выпуск;
  • Датчик давления (вакуумметр);
  • Паспорт;
  • Руководство по эксплуатации;
  • Деревянный короб для переноски и хранения;
Подробнее
