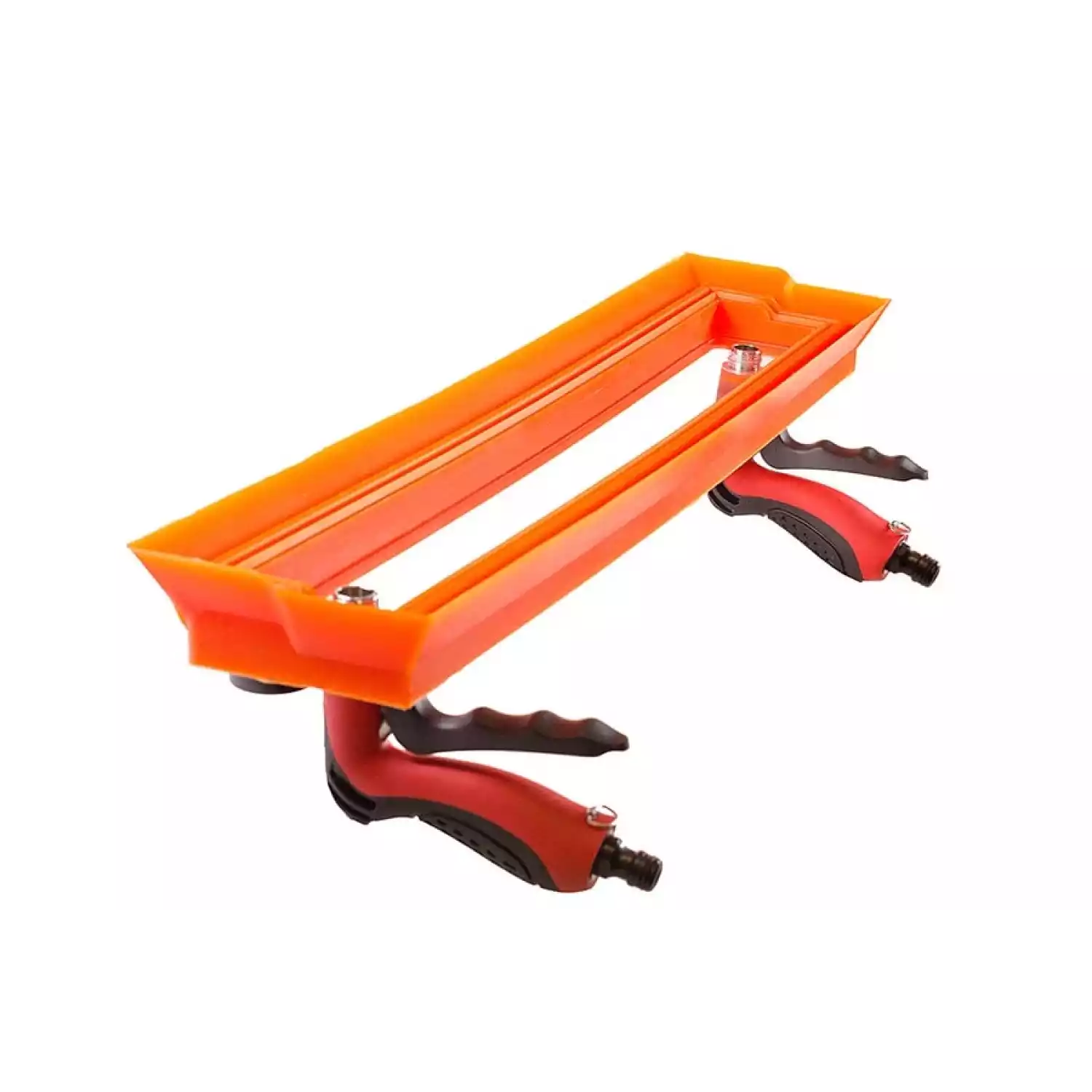

Рамка вакуумная "Плоская - нахлест" 602 * 62 * 6 с ВБУ * с подсветкой

Артикул: 7379
В избранное Из избранного
Вакуумная рамка плоская нахлест предназначена для контроля герметичности пузырьковым методом нахлесточных швов и поверхностей с перепадом высот 6-10 мм. Контроль герметичности пузырьковым методом позволяет выявить сквозные дефекты в сварных соединениях изделий из стали и пластика. Вакуумная рамка нахлест применяется для контроля таких объектов как резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом.
Подробнее
Под заказ
Срок поставки от 7 дней
Цена по запросу
Запросить цену Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Рамка вакуумная "Плоская - нахлест" 602 * 62 * 6 с ВБУ * с подсветкой

Вакуумная рамка плоская нахлест предназначена для контроля герметичности пузырьковым методом нахлесточных швов и поверхностей с перепадом высот 6-10 мм. Контроль герметичности пузырьковым методом позволяет выявить сквозные дефекты в сварных соединениях изделий из стали и пластика. Вакуумная рамка нахлест применяется для контроля таких объектов как резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Поверхность исследуемого объекта после предварительной очистки, покрывается специальным составом пенопленочным индикатором ППИ. После этого к поверхности прикладывается вакуумная рамка для контроля герметичности плоская-нахлест внутри которой, при помощи вакуумного насоса, создаётся разрежение. Во время работы насоса возникает разница давлений и газ, проникая через полость дефекта, механически воздействует на пеноплёночный индикатор и деформирует его, образуя пузырьки и пену. Дефект локализуется при визуальном осмотре через окно вакуумной рамки. Вакуумные рамки в комплекте с портативным вакуумным течеискателем имеют свидетельство об испытании ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89, а также НП 089-15.

Вакуумная рамка плоская нахлест. Особенности:

  • Профиль имеет специальную форму, обеспечивающую трехсторонний контакт резины и окна рамки;
  • Время проведения контроля 1 метра сварного стыка не более 30 секунд;
  • Возможность проведения контроля нахлесточных соединений;
  • Использование прочной и эластичной резины, которая обеспечивает герметичный контакт;
  • Система механизм впуск/выпуск и датчик давления имеют удобную форму и позволяют увеличить площадь обзора контролируемой поверхности;
  • Возможность изготовление вакуумных рамок по размерам заказчика;
  • Надежная упаковка в деревянном коробе;
  • Отсутствие клеевого стыка в конструкции вакуумной рамки, что позволяет добиться исключительной долговечности.

Вакуумная рамка плоская нахлест. Технические характеристики:

Размеры просмотрового окна 602х62х6 мм
Возможный перепад высот 6-10 мм
Вид контролируемого соединения нахлест
Порог чувствительности 1∙10-7 м3 Па/с
Класс герметичности IV по ПНАЭ Г-7-019-89
Предельная степень разряжения -0,05 МПа
Диапазон рабочих температур от -30 до +50 °C
Габариты рамки 700х140х45 мм
Вес 1,35 кг
Гарантия 6 месяцев

Вакуумная рамка плоская нахлест. Использование:

Специальное техническое обслуживание вакуумным рамкам не требуется. Во избежание повреждений вакуумных рамок не допускать ударов и падений. Вакуумные рамки не являются средствами измерения и не подлежат поверке и калибровке. Индикатор вакуума, установленный на вакуумной рамке, также поверке и калибровке не подлежит. Вакуумная рамка плоская нахлест подключается к запорному клапану и накладывается на подлежащую контролю область исследуемого объекта. Поверхность объекта контроля предварительно смачивается пенообразующим составом ППИ. Перед началом работ необходимо убедиться в герметичности соединений между рамкой и поверхностью объекта контроля. При открытии запорного клапана из полости, образованной поверхностью металла, уплотнителем и окном, откачивается воздух с максимальным разряжением до 0,05 МПа, необходимым для обнаружения сквозной трещины (несплошности) с натеканием воздуха 10-5 м3/Па*сек. Время визуального контроля состояния пенообразующего состава ППИ, нанесенного на поверхность объекта контроля около 2-х минут. Для более полного контакта рамок с неплоской поверхностью металла допускается продольный изгиб экрана не более 50 мм. После проведения работ с пенно-пленочными индикаторами удалить их следы с контролируемой поверхности промывкой водой или протиркой влажной тканью.

Комплект поставки:

  • Вакуумная рамка плоская нахлест;
  • Механизм впуск/выпуск;
  • Датчик давления (вакуумметр);
  • Паспорт;
  • Руководство по эксплуатации;
  • Деревянный короб для переноски и хранения;
