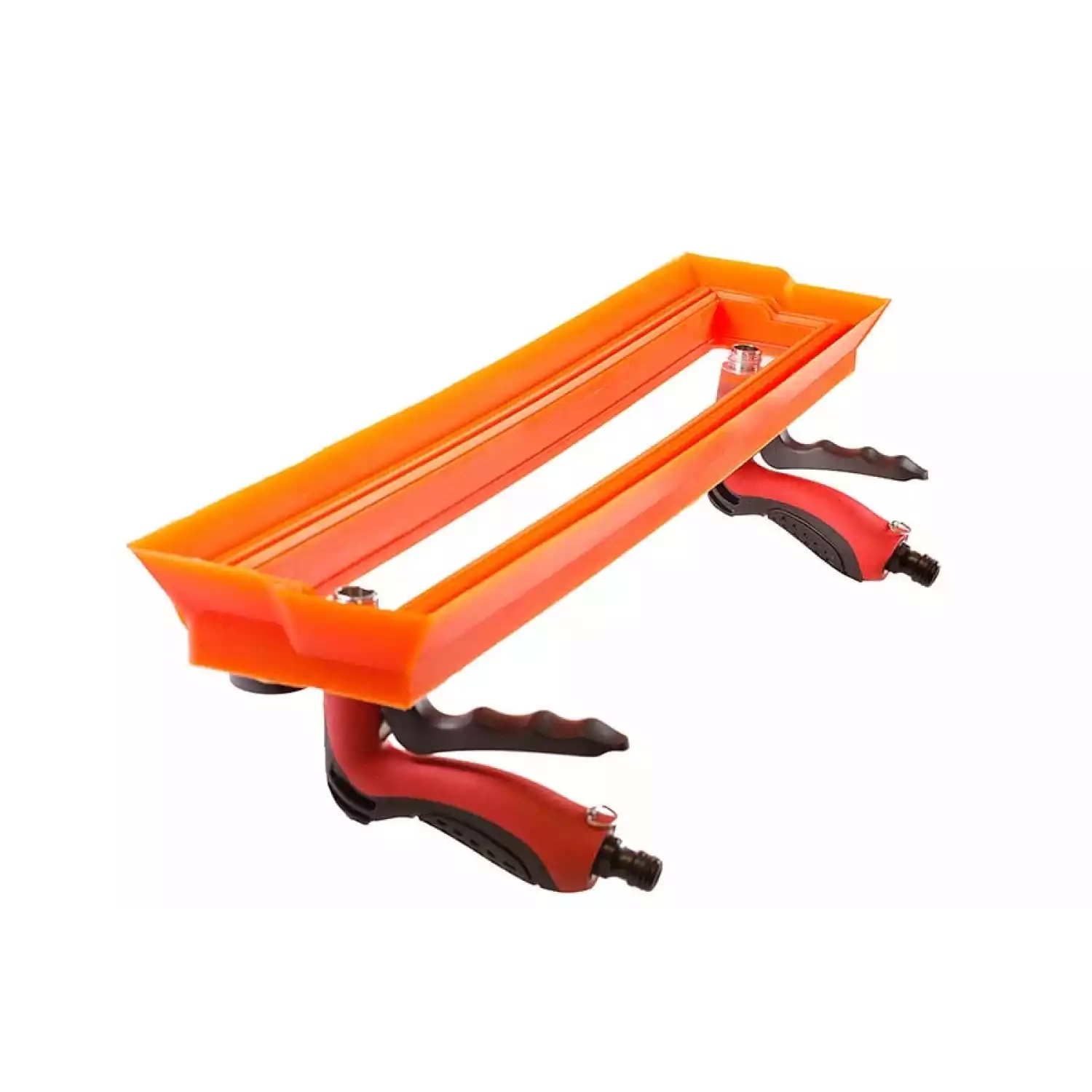

Вакуумная рамка плоская нахлест предназначена для контроля герметичности пузырьковым методом нахлесточных швов и поверхностей с перепадом высот 6-10 мм. Контроль герметичности пузырьковым методом позволяет выявить сквозные дефекты в сварных соединениях изделий из стали и пластика. Вакуумная рамка нахлест применяется для контроля таких объектов как резервуары, котлы, трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Поверхность исследуемого объекта после предварительной очистки, покрывается специальным составом пенопленочным индикатором ППИ. После этого к поверхности прикладывается вакуумная рамка для контроля герметичности плоская-нахлест внутри которой, при помощи вакуумного насоса, создаётся разрежение. Во время работы насоса возникает разница давлений и газ, проникая через полость дефекта, механически воздействует на пеноплёночный индикатор и деформирует его, образуя пузырьки и пену. Дефект локализуется при визуальном осмотре через окно вакуумной рамки. Вакуумные рамки в комплекте с портативным вакуумным течеискателем имеют свидетельство об испытании ОАО «НИКИМТ-Атомстрой» о возможности применения при контроле трубопроводов атомных энергетических установок и объектов других отраслей промышленности. По результатам испытаний, чувствительность контроля с применением вакуумных рамок, соответствует IV классу герметичности согласно ПНАЭ Г-7-008-89 и ПНАЭ Г-7-019-89, а также НП 089-15.
| Размеры просмотрового окна | 602х62х6 мм |
| Возможный перепад высот | 6-10 мм |
| Вид контролируемого соединения | нахлест |
| Порог чувствительности | 1∙10-7 м3 Па/с |
| Класс герметичности | IV по ПНАЭ Г-7-019-89 |
| Предельная степень разряжения | -0,05 МПа |
| Диапазон рабочих температур | от -30 до +50 °C |
| Габариты рамки | 700х140х45 мм |
| Вес | 1,35 кг |
| Гарантия | 6 месяцев |
Специальное техническое обслуживание вакуумным рамкам не требуется. Во избежание повреждений вакуумных рамок не допускать ударов и падений. Вакуумные рамки не являются средствами измерения и не подлежат поверке и калибровке. Индикатор вакуума, установленный на вакуумной рамке, также поверке и калибровке не подлежит. Вакуумная рамка плоская нахлест подключается к запорному клапану и накладывается на подлежащую контролю область исследуемого объекта. Поверхность объекта контроля предварительно смачивается пенообразующим составом ППИ. Перед началом работ необходимо убедиться в герметичности соединений между рамкой и поверхностью объекта контроля. При открытии запорного клапана из полости, образованной поверхностью металла, уплотнителем и окном, откачивается воздух с максимальным разряжением до 0,05 МПа, необходимым для обнаружения сквозной трещины (несплошности) с натеканием воздуха 10-5 м3/Па*сек. Время визуального контроля состояния пенообразующего состава ППИ, нанесенного на поверхность объекта контроля около 2-х минут. Для более полного контакта рамок с неплоской поверхностью металла допускается продольный изгиб экрана не более 50 мм. После проведения работ с пенно-пленочными индикаторами удалить их следы с контролируемой поверхности промывкой водой или протиркой влажной тканью.
