Установка контроля герметичности ЭКСПЕРТ НК

Артикул: 3311
В избранное Из избранного
Установка контроля герметичности "ЭКСПЕРТ НК" может быть собрана на базе насоса ПОЛИГАН или НВМ-5 и предназначена для откачки из герметичных объемов воздуха, неагрессивных к материалам конструкции газов, паров и парогазовых смесей, не содержащих механических загрязнений от атмосферного до предельного остаточного давления.
Подробнее
Модификации:
Под заказ
Срок поставки от 7 дней
85 117 руб.
Купить в 1 клик Запросить счет
Нашли дешевле? Снизим цену!
Получить скидку
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Доставка курьерскими службами и транспортными компаниями:
Деловые линии - от 2 - 20 дней
ПЭК - от 2 до 30 дней
СДЭК - от 2 до 20 дней
Также мы работаем с: СПСР-экспресс, DHL, Курьер Сервис, Грузовозофф и др. курьерскими службами.
Самовывоз из офиса А3 Инжиниринг (ООО «А3-И») (понедельник - пятница с 9:30 до 18:00).
Отгрузка со склада
Все цены указаны с НДС
Сохранить в PDF
Поделиться
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Установка контроля герметичности ЭКСПЕРТ НК

Установка контроля герметичности "ЭКСПЕРТ НК" может быть собрана на базе насоса ПОЛИГАН или НВМ-5 и предназначена для откачки из герметичных объемов воздуха, неагрессивных к материалам конструкции газов, паров и парогазовых смесей, не содержащих механических загрязнений от атмосферного до предельного остаточного давления.

Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Контроль герметичности с применением установки основан на пузырьковом методе и сводится к следующим этапам:

  1. Нанесение на контролируемую поверхность пенопленочного индикатора.
  2. Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума.
  3. Визуальный контроль, потока пузырьков в местах образования течей.

Насосы ПОЛИГАН и НВМ-5, которыми комплектуется наборы, изготавливаются в климатическом исполнении УХЛ категории размещения 4.2 по ГОСТ 15150-69 и предназначены для эксплуатации во взрыво-пожаробезопасных помещениях при атмосферном давлении окружающей среды от 630 до 800 мм рт.ст. и температуре окружающей и откачиваемой сред от +10°С до +35°С.

Питание двигателя насоса от сети однофазного переменного тока напряжением 220 В и частотой 50 Гц.

Быстрота действия и предельное остаточное давление насоса обеспечиваются при нормальных значениях климатических факторов окружающей и откачиваемой сред по ГОСТ 15150-69 и качестве электрической энергии по ГОСТ 13109-87.

Установка контроля герметичности "ЭКСПЕРТ НК" в комплектации "экспертный комплект" поставляется с вакуумным насосом ПОЛИГАН, который имеет встроенный электронный блок дистанционного управления, воздушный фильтр грубой очистки и позволяет с помощью дистанционного пульта управления (брелка) включать как откачку воздуха, так и впуск воздуха.

Отличительные особенности:

  • Собственная запатентованная конструкция для удобства контроля и уменьшение энергозатрат дефектоскописта.
  • Ведение контроля без предварительной подготовки контролируемой поверхности.
  • Возможность замены рамок для контроля изделий различной формы.
  • Возможность контроля сразу после проведения сварочных работ.
  • Ведение контроля при одностороннем доступе без подачи испытательного давления.
  • Увеличенный ресурс работы двигателя вакуумного насоса*.
  • Фильтр грубой очистки*.
  • Пульт дистанционного управления насосом и блоком регулировки давления*.

* относится к серии насосов ПОЛИГАН

Технические характеристики:

Основные параметры
Предельное остаточное давление, кПа от 5,3 до 7,9
Производительность
Производительность насоса, л/с 1,4
Время достижения максимального разряжения в рамке (при отсутствии подсоса), не более, с 10
Быстрота действия при атмосферном давлении на выходе, м3 от 4,5 до 5,5
Питание
Мощность электродвигателя, Вт 180
Требования к сети переменного тока
Время непрерывной работы, ч 24
Габариты и вес
Высота, мм 275,0
Длина, мм 195,0
Ширина, мм 146,0
Вес, кг 9,000
Срок службы и гарантийные обязательства
Гарантийный срок эксплуатации, месяцев 12
Средняя наработка на отказ, ч. 1 000
Средний ресурс до капитального ремонта, ч. 5 000



Установка контроля герметичности ЭКСПЕРТ НК базовый комплект:

  • вакуумный насос НВМ-5 (220 В, 1,4 л/с, 9 кг);
  • блок регулировки давления;
  • фильтр грубой очистки;
  • вакуумный шлаг - 15 м;
  • вакуумные рамки - 2 шт.;
  • пенопленочный индикатор ППИ-1;
  • щетка;
  • кисть;
  • ящик для переноски;
  • паспорт;
  • упаковка гофрокартон.

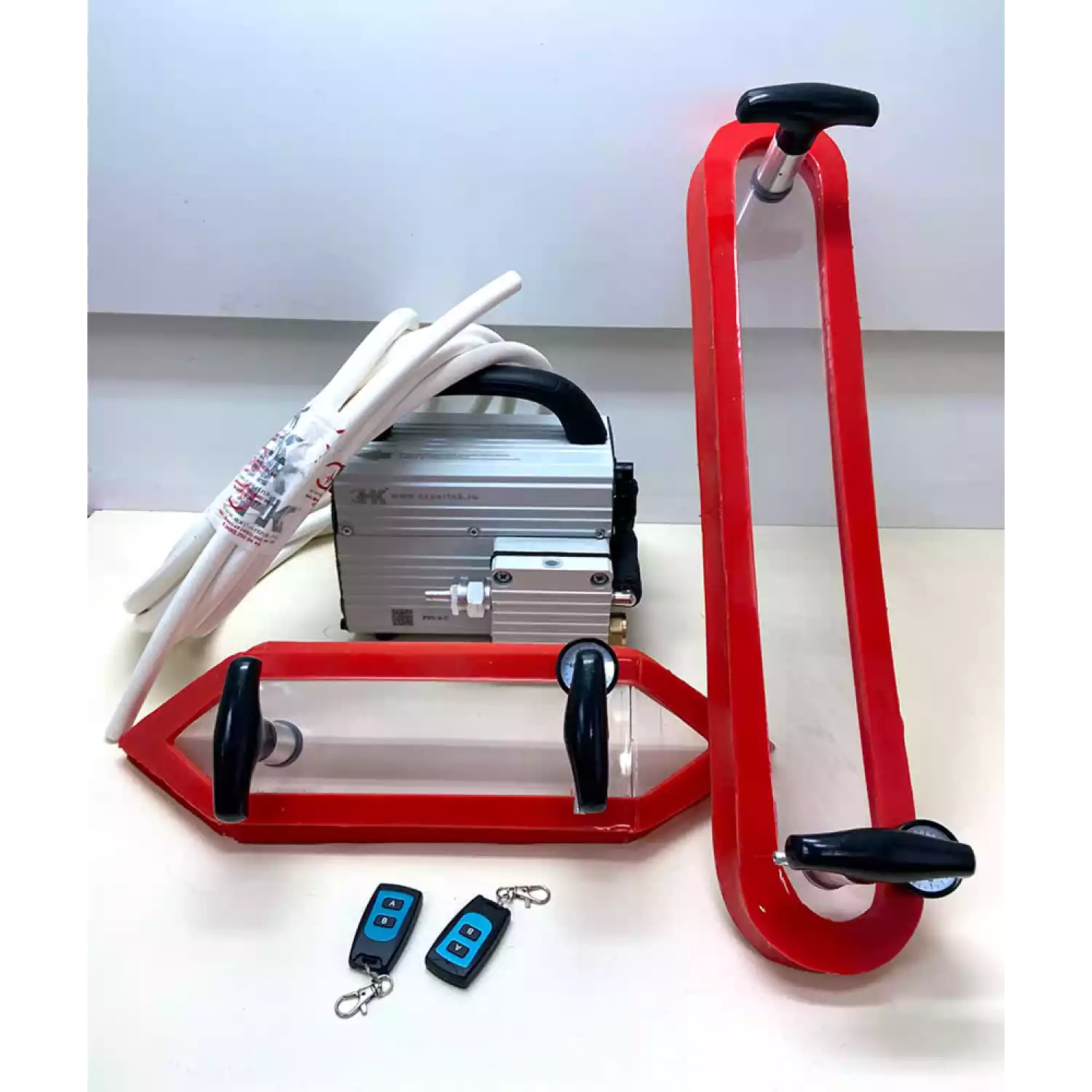

Установка контроля герметичности ЭКСПЕРТ НК экспертный комплект:

  • вакуумный насос ПОЛИГАН;
  • пульт дистанционного управления насосом - 2 шт.;
  • шланг - 15 м;
  • вакуумные рамки - 2 шт;
  • пенопленочный индикатор ППИ-1.
  • хомуты;
  • щетка проволочная;
  • кисть;
  • салфетки микрофибра.
  • паспорт;
  • упаковка гофрокартон;
  • сумка для транспортировки.
