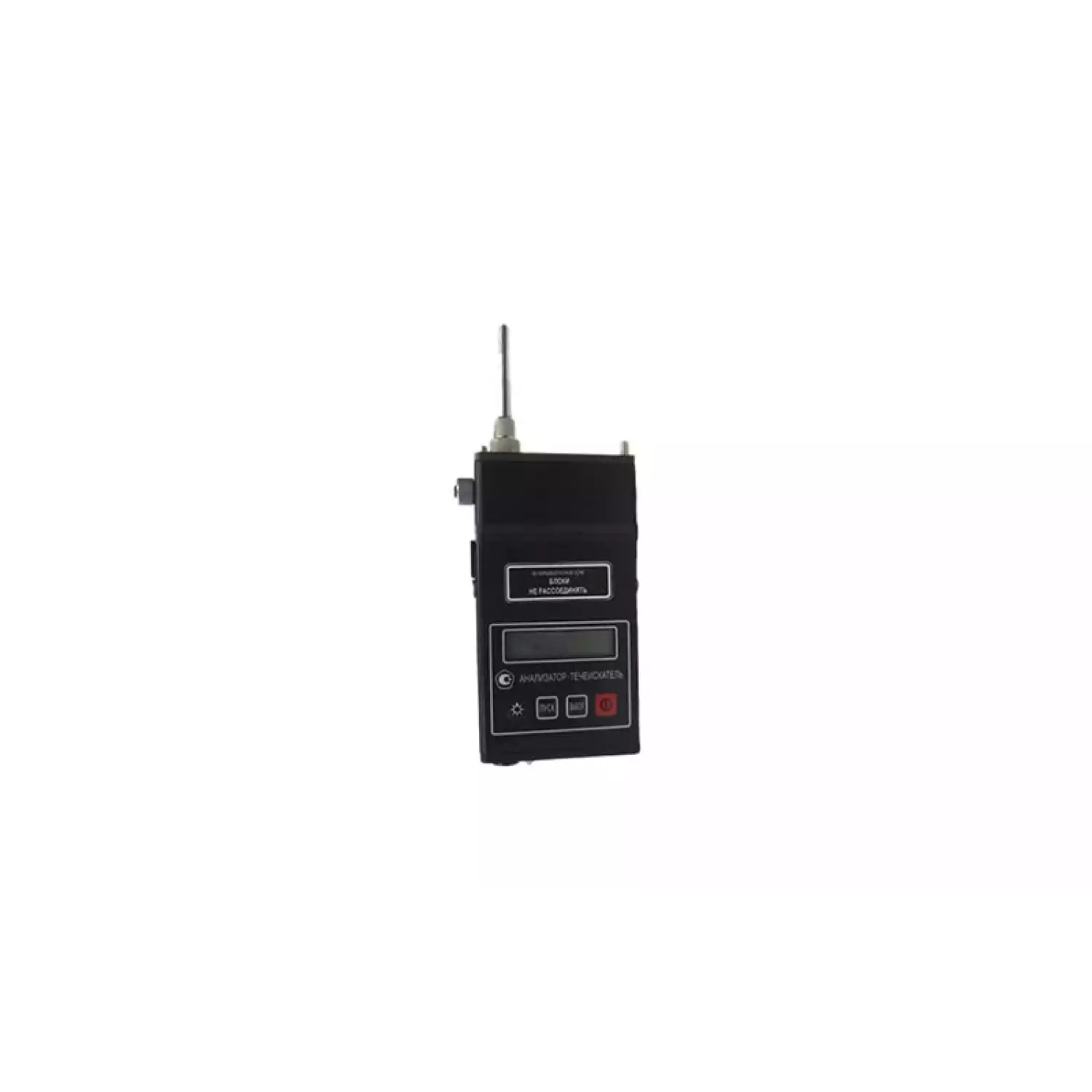

Газоанализатор АНТ-3М (базовый комплект)

Прибор АНТ-3М позволяющет измерять и анализировать в воздухе рабочей зоны 23 и более газовых веществ, а именно:

углеводородные органические соединения (ацетон C3H6O, бензин, стирол C8H8, толуол C6H5-CH3, фенол C6H5OH, формальдегид НСНО и проч.);
аммиак NH3;
оксид азота NO, диоксид азота NO2;
угарный газ СО, углекислый газ СО2;
сероводород H2S;
кислород О2, озон О3;
хлор Cl2, хлороводород HCl;
др. (см. вкладку “Список измеряемых веществ”).

Газоанализатор АНТ-3м предназначен для быстрого контроля за концентрацией паров вредных веществ в воздухе рабочих зон и анализа количества промышленных выбросов в атмосферу.

Кроме этого, этот газоанализатор АНТ-3 используют и с целью контроля химической обстановки в зоне химического заражения в случае аварийных ситуаций на предприятиях, а также при ликвидации последствий этих ситуаций. АНТ-3М также позволяет производить поиск мест утечек из технологического оборудования и емкостей в условиях высокой загазованности внешней среды.

Качество работы прибора АНТ-3м гарантировано исходя из:

разрешения на применение Госгортехнадзора России;
свидетельства о государственной аттестации методики исполнения измерений;
свидетельства о взрывозащищенности;
утверждения Главэнергонадзора при Министерстве энергетики России и Госстандартом России.

Прибор быстродейственен – время реакции газоанализатора составляет не более 15 секунд. Время непрерывной работы равняется 6 часам.
К условиям эксплуатации течеискателя АНТ-3 относятся контроль температуры внешней среды в рамках от -20°C до +40°С и влажности до 80% при температуре воздуха +20°С.
Цифровая индикация на панели анализатора производиться при определении точной концентрации искомого вещества, а комбинированная – при поиске места утечки. Прибор прост в использовании – для управления ним предназначены 4 кнопки, необходимые при включении и выключении аппарата, при пуске измерений, при выборе веществ, подлежащих анализу, при включении подсветки индикатора.

Анализатор-течеискатель АНТ-3 в базовой исполнение комплектуется датчиком ФИД (фотоионизационным) рассчитанным на измерение массовой доли концентрации паров технологических газов таких как:

Таблица №1

Наименование определяемого АНТ-3 вещества:	Диапазоны измеряемых концентраций, мг/м3
	Диапазон
	свыше	до	ПДК
1. Аммиак	10	150	20
2. Ацетон	100	1000	200
3. Бензин (по декану)	50	2000	100
4. Бензин-растворитель (нефрас) (по гексану)	50	2000	100
5. Бензол	2,5	60	5
6. Бутанол	5	150	10
7. Бутилацетат	100	400	200
8. Винилхлорид	5	150	1/5
9. Диметилформамид	5	100	10
10. Изобутилен	30	300	100
11. Керосин (по декану)	50	2000	300
12. Ксилол	25	300	50
13. Метилтретичный-бутиловый эфир	50	600	100
14. Метилэтилкетон	100	400	200
15. Оксид азота	5	50	5
16. Пропан-бутан (по бутану)	150	2000	300
17. Пропанол	5	150	10
18. Пропилен	50	500	100
19. Сероводород	5	200	10
20. Скипидар (по ксилолу)	150	1000	300
21. Стирол	5	80	10
22. Тетрахлорэтилен	5	50	10
23. Толуол	25	300	50
24. Трихлорэтилен	5	50	10
25. Уайт-спирит (по декану)	50	2000	300
26. Углеводороды алифатические (С4С10) (по гексану)	50	2000	300
27. Фенол	0,15	2	0,3
28. Циклогексан	10	600	80
29. Циклогексанон	5	60	10
30. Этанол	500	2000	1000
31. Этилацетат	25	400	200
32. Этилбензол	25	300	50
33. Этилен	100	500	100
34. Этилцеллозольв	10	400	10

Базовая комплектация АНТ-3М предусматривает измерение до 23 любых веществ на выбор из таблицы №1

Так же конструкцией АНТ-3 предусмотрено подключение к блоку обработки информации других сменных блоков (дополнительная опция!) на основе ИКД (инфракрасных) и ЭХД (электрохимических) детекторов.

Для измерения массовой концентрации веществ, к которым нечувствителен ФИД можно использовать сменные блоки на базе электрохимических и инфракрасных детекторов не входящие в базовый комплект поставки.

Примечание: дополнительная комплектация может производиться как при первичном заказе, так и в процессе эксплуатации прибора.

Газоанализатор-течеискатель АНТ-3 М возможно дооснастить следующими дополнительными блоками из таблицы № 2, таблицы № 3, таблицы № 4, таблицы № 5:

Таблица № 2:

Наименование сменного блока газоанализатора АНТ-3М:	Пределы измерений
ЭХД-О2– кислород	5 – 30 % объемных
ИКД-CO2 - диоксид углерода	0 – 4 % объемных
ЭХД-H2S –сероводород*	5 – 30 мг/м3

* Блок ЭХД H2S предназначен для определения концентрации сероводорода в парах нефти.

Таблица № 3:

ИКД-органика для измерения концентраций:	Пределы измерений
Метан	0 – 13000 мг/м3
Этан	0 – 13000 мг/м3
Пропан	0 – 13000 мг/м3

Таблица № 4:

Наименование сменного блока:	Пределы измерений
ЭХД-SO2 - диоксид серы	5 – 50 мг/м3
ЭХД-HCl - хлорид водорода	2,5 – 50 мг/м3
ЭХД-Cl2 – хлор	0,5 – 10 мг/м3
ЭХД-CHO – формальдегид	0,25 – 5 мг/м3
ЭХД-CHO – метанол	5 – 50 мг/м3
ЭХД-NO2 - диоксид азота	1 – 10 мг/м3
ЭХД-O3 - озон	0,1 – 10 мг/м3
ЭХД-CO - оксид углерода	10 – 100 мг/м3

Таблица № 5:

ФИД-1:

Пределы измерений

Углеводороды алифатические С4-С10

(используется для измерения высоких концентраций паров углеводородов)

2000 – 12000 мг/м3

Газоанализатор АНТ-3 калибруется и градуируется по определяемым веществам в соответствие с приведенным перечнем и требованием заказчика.

Технические характеристики АНТ-3М соответствует требованиям ГОСТ 8.578-2002 и ГОСТ 12.1.005-88 и ГОСТ 13320-81. Исполнение прибора IP33 в соответствии с ГОСТ 14254-96.

АНТ-3М имеет маркировку взрывозащиты ExibIIBT4X в соответствии с требованиями ГОСТ:
Р 51330.0-99, Р 51330.10-99, Р 52350.0-2005, и может применяться во взрывоопасных зонах помещений и наружных установок.

Время установления показаний, от 5 до 90 с.

Габаритные размеры АНТ-3М: длина - 190 мм, высота - 35 мм, ширина - 90 мм.

Масса АНТ-3М, не более 0,6 кг.

Условия эксплуатации АНТ-3М:

температура окружающей среды от минус 20 до 40 °С,
относительная влажность (при температуре 20 °С) - от 30 до 80 %,
атмосферное давление, от 630 до 800 мм рт. ст.

Время непрерывной работы не менее 6 ч.

Индикация измерений - прямая, алфавитно-цифровая.

Гарантийный срок эксплуатации 2 года.

Гарантийный срок хранения устанавливается 1 год в течение гарантийного срока эксплуатации.
