Трехканальный прибор ЭКОФИЗИКА-111В (Белая) Комплект ВиброСОУТ с первичной поверкой предназначен для:
- измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
- измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
- измерения уровней виброускорения и виброскорости до 20 000 Гц (по умолчанию виброметр поставляется с вибродатчиком АР2038P-10 с диапазоном частот 0,5…12 000 Гц).
Прибор ЭКОФИЗИКА-111В (Белая) ВиброСОУТ является оптимальным комплектом для измерения общей и локальной вибрации в рамках СОУТ и производственного контроля.
Трёхканальный виброметр-анализатор спектра 1-го класса точности ЭКОФИЗИКА-111В (Белая) Комплект ВиброСОУТ с поверкой предназначен для измерения уровней воздействия общей и локальной вибрации на человека в рамках:
- специальной оценки условий труда;
- производственного контроля;
- оценки коммунальной вибрации в жилых помещениях;
- исследований конструкции зданий и сооружений;
- исследований вибрационных характеристик машин и др.
Виброметр ЭКОФИЗИКА-111В Комплект ВиброСОУТ с первичной поверкой применяется в следующих областях :
- Специальная оценка условия труда;
- Санитарно-гигиеническая оценка вибрации на рабочем месте;
- Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий;
- Измерение вибрационных характеристик оборудования и строительных конструкций;
- Оценка воздействия вибрации на здания и сооружения;
- Научно-исследовательские и опытно-конструкторские работы.
Вибромер ЭКОФИЗИКА-111В (Белая) ВиброСОУТ сконструирован с учетом требований следующих российских и международных стандартов, а также санитарных норм :
- ГОСТ 12.1.012-2004;
- СН 2.2.4/2.1.8-583-96;
- ГОСТ ИСО 8041;
- ГОСТ 17168;
- ГОСТ 31191.1 (ИСО 2631-1), ГОСТ 31191.2 (ИСО 2631-2);
- ГОСТ 31192.1 (ИСО 5349-1), ГОСТ 31192.2 (ИСО 5349-2);
- ГОСТ 31191.4 (ИСО 2631-4);
- МЭК 61260.
Особенности измерителя вибрации ЭКОФИЗИКА-111 (Белая) Комплект ВиброСОУТ :
- Количество каналов: 3 (прямое подключение вибродатчиков со встроенной электроникой);
- Измерение виброскорости (наряду с виброускорением);
- Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
- Отсутствие кабельного эффекта;
- Спектральный анализ: 1/1 и 1/3-октавный, БПФ;
- Линейный рабочий диапазон более 100 дБ без переключения усиления
- Измерение вибрации одновременно в трех точках в диапазоне частот до 20 кГц;
- Диспетчер датчиков: выбор единиц измерений, датчиков, калибровочных настроек;
- Экспресс-анализ: графическая хронограмма, виброакустический калькулятор, постобработка мультизаписи, групповая обработка многократных замеров, текстово-графический блокнот;
- Запись в память: ручная и автоматическая (автозамер, мультизапись, групповой замер;
- Регистрация сигналов (цифровой магнитофон): запись сигналов по трем каналам и их постобработка на экране прибора;
- Каналы телеметрии, дистанционное управление;
- Расширение режимов измерений при подключении цифровых измерительных.
Расширенные возможности трехкомпонентного виброметра ЭКОФИЗИКА-111В Комплектация ВиброСОУТ с первичной поверкой:
- Диспетчер датчиков — управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
- Перечень датчиков — список доступных датчиков открывается непосредственно в измерительной программе.
- Графическая хронограмма — позволяет видеть развитие процесса в реальном времени.
- Виброакустический калькулятор — выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
- Постобработка файлов мультизаписи — осуществляется самим прибором ЭКОФИЗИКА-111В без применения компьютера.
- Групповой замер — позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
- Встроенный блокнот — рабочий журнал измерений в текстовом формате.
- 1/3-октавный анализ — выводится с экранными коррекциями спектра.
- Возможность использования производных единиц измерения — например, получение спектров виброскорости и виброперемещения для датчика ускорения).
- 3-канальный регистратор виброакустических сигналов — может работать независимо от набора измерительных программ.
- Телеметрия реального времени — осуществляется через порт USB без использования адаптеров интерфейса DOUT.
Технические характеристики измерительного прибора Экофизика-111В ВиброСОУТ в качестве виброметра:
|
| Удовлетворяемые стандарты, показатели точности |
- ГОСТ ИСО 8041-2006;
- ГОСТ Р 53963.1-2010;
- ГОСТ ИСО 2954-2014;
- ГОСТ 12.1.012-2004;
- ГОСТ 31192.1-2004;
- ГОСТ 31191.1-2004;
- ГОСТ 31191.2-2004.
|
| Режимы измерения виброметра |
- Общая вибрация;
- Локальная вибрация;
|
| Количество каналов |
1-3 (определяется типом и количеством вибродатчиков). |
| Тип вибропреобразователя |
Пьезоакселерометры и велосиметры со встроенной электроникой IEPE (ICP-совместимые). |
| Измеряемые параметры |
- Три компоненты корректированного ускорения;
- доза вибрации VDV;
- вибрационная экспозиция (общая вибрация);
- полное виброускорение (локальная вибрация);
- MTVV;
- среднеквадратичные и пиковые значения виброскорости.
|
| Частотные коррекции общей вибрации (измеряются одновременно) |
- Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно);
- гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm.
|
| Частотные коррекции локальной вибрации (измеряются одновременно) |
- Wh, Fh (измеряются одновременно);
- гистограммы распределений рассчитываются только для Wh.
|
| Временные характеристики |
- СКЗ-1с, СКЗ-5с, СКЗ-10с;
- Leq (СКЗ за весь интервал измерений);
- Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения);
- VDV.
|
| Диапазон измерений виброускорения, дБ отн. 1 мкм/с2 |
- 33 — 184* (Wm, Wk);
- 44-184* (Fh).
|
| Диапазон измерения виброскорости, дБ отн. 5·10-8 м/с |
- 75 — 139* (Fk);
- 64 — 139* (Ар).
|
| Пределы допускаемой абсолютной погрешности измерения виброускорения и виброскорости на опорной частоте, дБ |
+/-0,3 . |
Технические характеристики измерительного прибора Экофизика-111В Комплект ВиброСОУТ-111В в качестве анализатора спектра:
|
| Удовлетворяемые стандарты и показатели точности |
- Класс1 по ГОСТ Р 8.714-2010;
- (МЭК 61260).
|
| Наборы фильтров |
- октавные фильтры;
- 1/3-октавные фильтры.
|
Диапазон частот анализа в реальном времени в режиме
«Общая вибрация» |
- октавные фильтры 1 Гц — 125 Гц;
- 1/3-октавные фильтры 0,8 Гц — 160 Гц.
|
Диапазон частот анализа в реальном времени в режиме
«Локальная вибрация ЭФБ-110В» |
- октавные фильтры 8 Гц — 1000 Гц;
- 1/3-октавные фильтры 6,3 Гц — 1250 Гц.
|
| Линейный рабочий диапазон октавных фильтров |
- Общая вибрация: 121 дБ;
- Локальная вибрация: 112 дБ;
- 1/3-октавный анализатор XYZ: 99 дБ.
|
| Линейный рабочий диапазон 1/3-октавных фильтров |
- Общая вибрация ЭФБ-110В: 126 дБ;
- Локальная вибрация ЭФБ-110В: 117 дБ;
- 1/3-октавный анализатор XYZ: 100 дБ.
|
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) |
4,6 В пик-пик. |
| Пределы допускаемой погрешности на опорных частотах |
+/- 0,5 дБ. |
Общетехнические характеристики трехкомпонентного виброметра ЭКОФИЗИКА-111В ВиброСОУТ :
|
| Питание трехосевого виброметра ЭКОФИЗИКА-111В ВиброСОУТ-111В с поверкой : |
| Питание прибора |
осуществляется от комплекта аккумуляторов. |
| Энергопотребление |
максимально 500 мА. |
| Зарядка аккумуляторов |
с использованием внешнего зарядного устройства (входит в комплект поставки). |
| Габаритные размеры и масса вибромера ЭКОФИЗИКА111В ВиброСОУТ : |
| Габаритные размеры (без первичных преобразователей) |
188 мм х 86 мм х 35 мм. |
| Масса (без первичных преобразователей) |
не более 0,6 кг. |
| Прочие характеристики ЭКОФИЗИКА 111В ВиброСОУТ : |
| Индикатор |
- OLED (320х240), цветной;
- диапазон рабочих температур от — 10 оС до + 50 оС.
|
| Клавиатура |
пленочная |
| Память |
4 Гбайт, энергонезависимая |
| Интерфейс |
- USB (Master&Slave);
- DOUT (гальванически развязанный UART);
- DIN (порт для подключения цифровых датчиков).
|
| Рабочие условия эксплуатации виброметра ЭКОФИЗИКА-111В ВиброСОУТ с первичной поверкой : |
| Диапазон рабочих температур окружающей среды: |
от — 10 оС до + 40 оС. |
| Относительная влажность: |
до 90 % при +40 оС (без конденсата). |
| Атмосферное давление: |
от 86 кПа до 108 кПа (645-810 мм рт.ст.). |
Стандартный комплект поставки виброметра ЭКОФИЗИКА-111 (Белая) Комплект ВиброСОУТ с первичной поверкой :

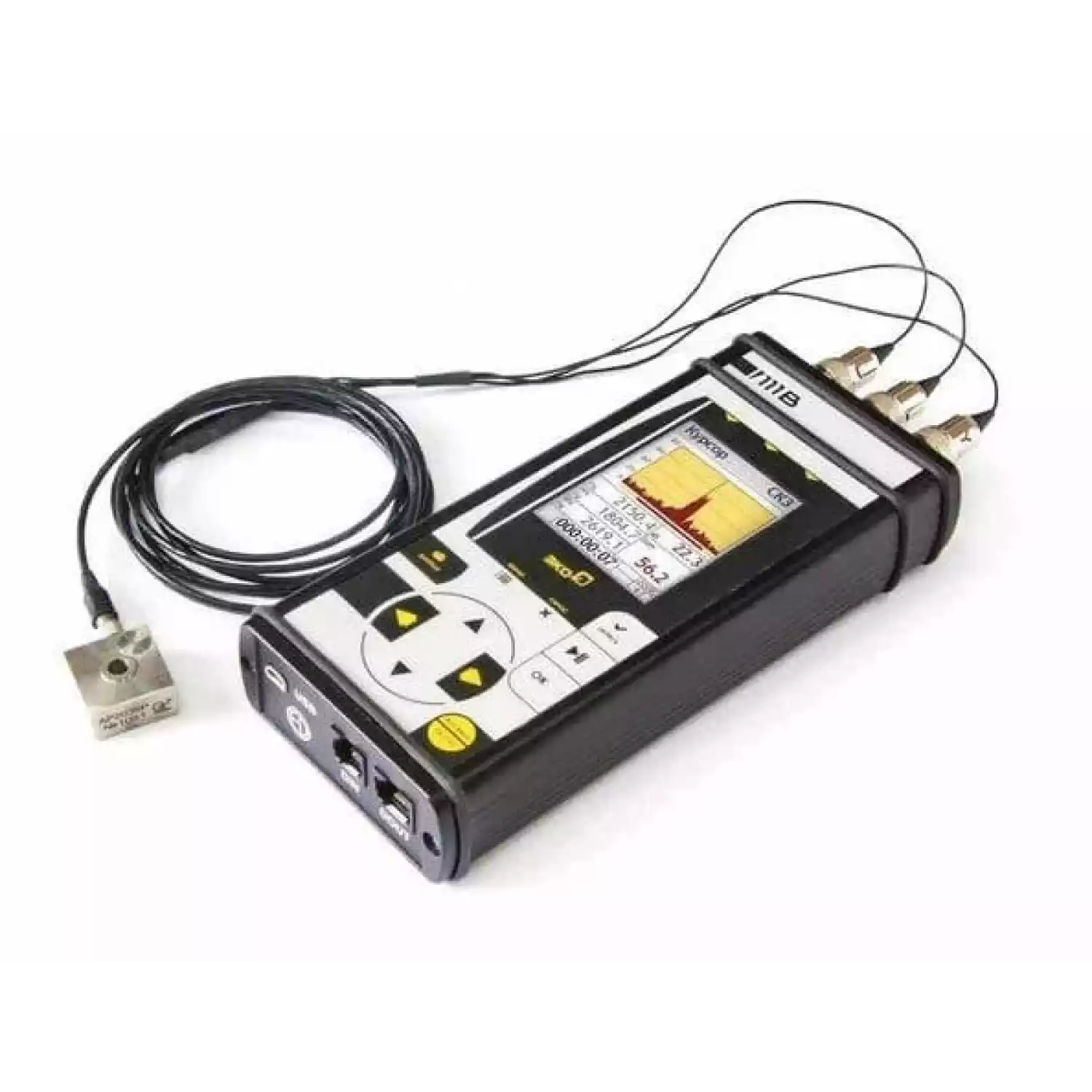

- трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В (Белая) с тремя входами BNC (ICP/IEPE);
- датчик вибрации 3-компонентный AP2038P-10 , чувствительность 10 мВ/g, ICP/IEPE;
- сумка-кофр СТАНДАРТ-ES;
- два комплекта аккумуляторов с зарядным устройством;
- руководство по эксплуатации с паспортом и свидетельством о поверке;
- набор измерительных программных модулей «Санитарная виброметрия ЭФБ-110В» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля)
или
- набор измерительных программных модулей «Санитарная виброметрия ЭФБ-110В»
По дополнительному заказу виброметр ЭКОФИЗИКА-111 (Белая) Комплект ВиброСОУТ с поверкой рекомендуется доукомплектовывать :
- комплект адаптеров для крепления вибродатчиков 110-KIT-MA3 (с металлический диском) / 110-KIT-MA4 (с резиновым диском);
- вибрационный калибратор КВ-160 для проверки работоспособности вибродатчика;
- дополнительный портативный внешний аккумулятор для проведения работ в полевых условиях;
- аттестованные методики выполнения измерений под требования Росаккредитации.
Обращаем Ваше внимание на то, что в некоторых случаях могут быть полезны режимы из дополнительного набора измерительных программных модулей «Инженерная виброметрия ЭФБ-110В».
Такая необходимость может возникать, когда измеряются слабые уровни вибрации методом весовых коэффициентов.
В этом случае рекомендуем использовать комплект виброметра
