В приборах серии Белая Экофизика есть новый вид записи в память: Запись в Блокнот.
Блокнот удобен в тех случаях, когда вы хотите сохранить только то, что видите на экране. Особенно это актуально для результатов постобработки хронограмм мультизаписи и предысторий, которые не могут быть сохранены иным способом.
Блокнот – это отдельный текстовый файл (NOTE.TXT), который создается в корневом каталоге энергонезависимой памяти прибора при первой записи. Новая запись заносится в конец файла и содержит сведения о режиме измерения, о дате и времени, датчике и его калибровочных параметрах, а также о тех результатах измерений, которые вы видели на экране.
Таким образом, все записи блокнота хранятся в общем файле независимо от того, в каком режиме они были сделаны.
При превышении максимального объема файла NOTE.TXT прибор стирает самую старую запись (из начала файла) и записывает новую информацию в конец файла.
Для тех измерительных окон, в которых данные представлены в графическом виде, запись в блокнот сопровождается одновременным сохранением графического файла-копии экрана типа .BMP. В таких случаях имя графического файла также присоединяется в блокнотную запись.
Многоканальные измерения с применением блока Октафон-М
Приборы Экофизика-110А в исполнении HF и Экофизика-110В позволяют проводить одновременные многоканальные измерения акустических характеристик. Для одновременного измерения шумовых характеристик по 2-4 каналам могут использоваться две принципиальные схемы подключения микрофонов и предусилителей к BNC-входам (IEPE) индикаторных блоков Экофизика-110В и Экофизика-110А (HF):
- Прямое подключение ICP/IEPE микрофонных предусилителей к IEPE входам (только для преполяризованных микрофонов);
- Подключение через микрофонный блок питания Октафон-М (рекомендуемое).
Примечание. Экофизика-110А (HF) имеет отдельный микрофонный вход для прямого подключения одного микрофонного предусилителя.
Сравнительные характеристики этих двух способов подключения нескольких микрофонов приведены ниже.
| |
Прямое подключение
IEPE- предусилителей |
Подключение через микрофонный блок питания Октафон-М |
| Применяемые микрофонные предусилители |
|
|
| Применяемые микрофонные капсюли |
Только преполяризованные
|
Как преполяризованные, так и требующие внешней поляризации 200 В
- МК-265, ВМК-205 и аналоги
- МК-233, М-201 и аналоги
- МК301 и аналоги
- MP201
|
| Возможная длина соединительных кабелей |
до 10 метров |
до 60 метров |
| Возможность измерения уровней звукового давления в слышимом диапазоне по 2-4 каналам |
Да |
Да |
| Возможность измерения инфразвука |
Нет |
Да |
Подключение микрофонов через блок питания Октафон-М реализуется следующим образом:
- Микрофонные капсюли устанавливаются на стандартные микрофонные предусилители.
- Предусилители подключаются к микрофонному блоку питания Октафон-М. Длина соединительных кабелей может быть от 0,5 до 60 метров.
- Блок питания Октафон-М обеспечивает подачу питания на предусилители и подачу напряжения поляризации 200В(отключаемая опция). Выходы блока питания Октафон-М имеют разъём BNC.
- Для подключения блока Октафон-М к ICP/IEPE-входам приборов Экофизика-110А или Экофизика-110В используется адаптер прямого входа ЭКВ-110-3.
При подключении микрофонов через блок питания Октафон-М в разных измерительных режимах обеспечивается измерение следующих акустических параметров.
| Прибор, исполнение |
Режим |
Измеряемые и регистрируемые параметры |
| Экофизика-110А,
исполнение HF
|
Анализ-4-LF |
Уровни звукового давления (УЗД) в 1/3-октавных полосах в диапазоне 0,8-160 Гц.
Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
|
| Анализ-4-HF |
УЗД в 1/3-октавных полосах в диапазоне 25-10000 Гц по трём каналам и 25-40000 Гц по четвёртому каналу.
Индикация уровня звука по 4-м каналам (прибор не является 4-х канальным шумомером утверждённого типа)
|
| Анализ-4-EF |
УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 4-м каналам |
| Регистр. 4Kх96кГц |
Регистрация сигнала по 4-м каналам с темпом записи 96 кГц.
Измеряемых параметров нет
|
| Экофизика-110А,
исполнение HF (Белая)
|
MXYZ: 1/3окт |
УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по четырём каналам.
Экранные коррекции (для каждого из каналов):
УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц;
УЗД в 1/3-октавных полосах частот, взвешенные по А;
Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
|
| MXYZ: БПФ-4 |
БПФ спектры звукового давления по 4-м каналам |
| Регистратор |
Регистрация сигнала по 1-4 каналам с настраиваемым темпом записи.
Измеряемых параметров нет
|
| Экофизика-110В |
Анализ-3-EF |
УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 10 кГц по 3-м каналам |
| Анализ-3-LF |
УЗД в 1/3-октавных полосах в диапазоне 0,8-160 Гц.
Общие уровни инфразвука, одновременное измерение по 4-м каналам (фильтр FI)
|
| Экофизика-110В,
исполнение (Белая)
|
XYZ:1/3окт |
УЗД в 1/3-октавных полосах в диапазоне 0,8 Гц — 20 кГц по трём каналам.
Экранные коррекции (для каждого из каналов):
УЗД в 1/1-октавных полосах в диапазоне 1 Гц — 16 кГц;
УЗД в 1/3-октавных полосах частот, взвешенные по А;
Энергетическая сумма УЗД в 1/3-октавных полосах в задаваемом диапазоне
|
| XYZ:БПФ-3 |
БПФ спектры звукового давления по 3-м каналам |
| Регистратор |
Регистрация сигнала по 1-3 каналам с настраиваемым темпом записи.
Измеряемых параметров нет
|

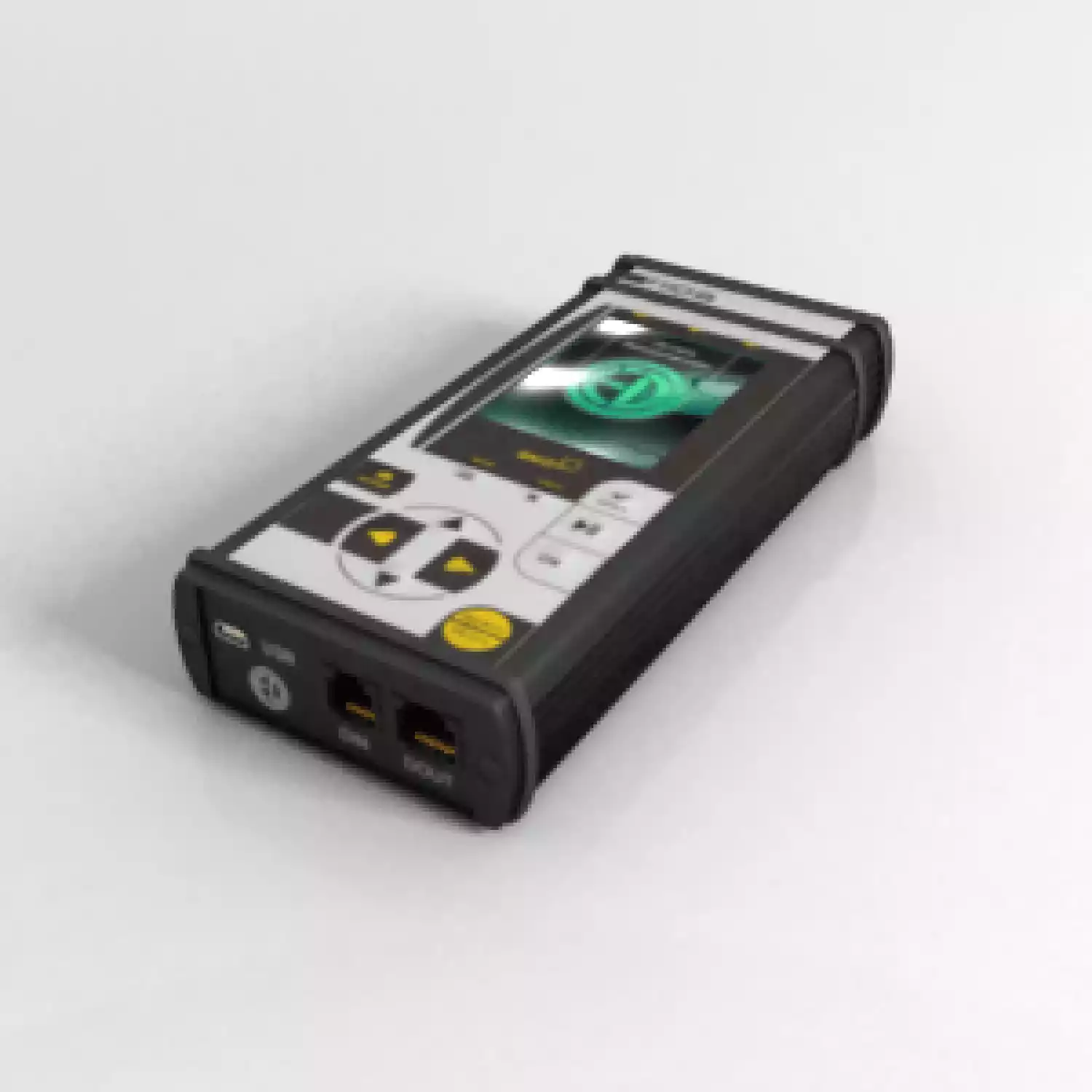

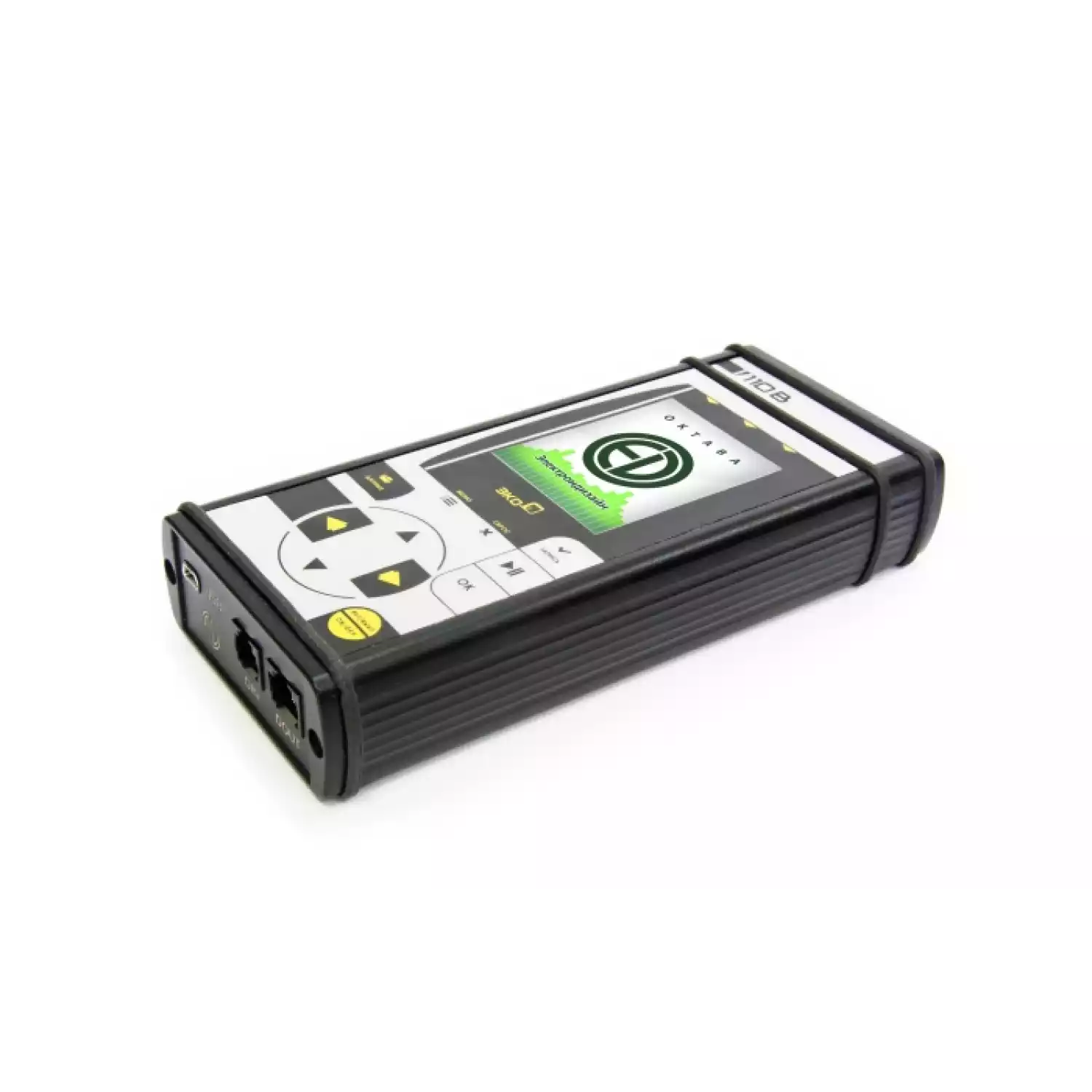

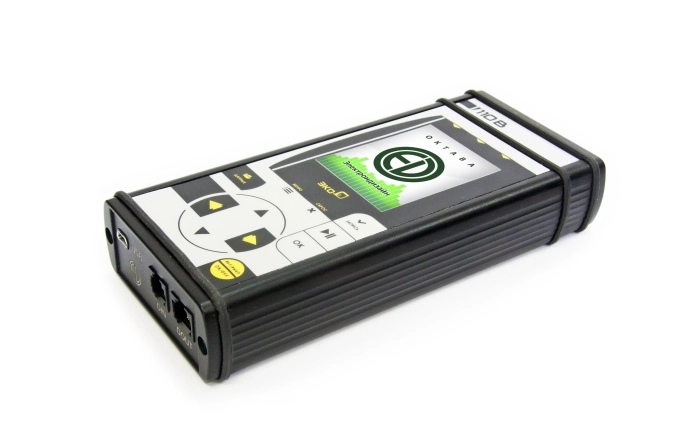

Технические характеристики прибора Экофизика-110В в качестве виброметра
| Удовлетворяемые стандарты, показатели точности |
ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004,
ГОСТ 31191.1-2004, ГОСТ 31191.2-2004 |
| Режимы измерения виброметра |
Общая вибрация, Локальная вибрация |
| Количество каналов |
1-3 (определяется типом и количеством вибродатчиков) |
| Тип вибропреобразователя |
Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые) |
| Измеряемые параметры |
Три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), MTVV — для исполнения «Экофизика-110В (Белая )« |
| Частотные коррекции общей вибрации (измеряются одновременно) |
Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm |
| Частотные коррекции локальной вибрации (измеряются одновременно) |
Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh |
| Временные характеристики |
СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5с, Пик-10с, Пик (пиковое значение за все время измерения), VDV |
| Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2 |
59 — 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Для исполнения «Экофизика-110В (Белая )«: 54 — 165 (Wm), 56-165 (Wk), 56-165 (Wd), 57-165 (Wb, Wc), 54-165 (We), 59-165 (Wj), 61-165 (Fk, Fm), 42-164 (Wh), 57-164 (Fh)
|
| Пределы основной относительной погрешности измерения виброускорения на опорной частоте |
+/-0,3 дБ |
Технические характеристики прибора Экофизика-110В в качестве анализатора спектра
| Удовлетворяемые стандарты и показатели точности |
Класс1 по МЭК 61260 |
| Наборы фильтров |
октавные и 1/3-октавные фильтры |
Диапазон частот анализа в реальном времени в режиме
«Общая вибрация» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц
|
Диапазон частот анализа в реальном времени в режиме
«Локальная вибрация» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц
|
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный Анализатор» |
1/3-октавные фильтры 0,8 — 10000 Гц |
| Линейный рабочий диапазон октавных фильтров |
Общая вибрация: 116 дБ
Локальная вибрация: 105 дБ
|
| Линейный рабочий диапазон 1/3-октавных фильтров |
Общая вибрация: 116 дБ
Локальная вибрация: 115 дБ
Анализ-3-EF: 100 дБ
|
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) |
4,6 В пик-пик |
Технические характеристики прибора в качестве анализатора спектра для исполнения «Экофизика-110В (Белая )»
| Удовлетворяемые стандарты и показатели точности |
Класс1 по ГОСТ Р 8.714-2010
(МЭК 61260) |
| Наборы фильтров |
октавные и 1/3-октавные фильтры |
Диапазон частот анализа в реальном времени в режиме
«Общая вибрация ЭФБ-110В» |
октавные фильтры 1 Гц — 125 Гц
1/3-октавные фильтры 0,8 Гц — 160 Гц
|
Диапазон частот анализа в реальном времени в режиме
«Локальная вибрация ЭФБ-110В» |
октавные фильтры 8 Гц — 1000 Гц
1/3-октавные фильтры 6,3 Гц — 1250 Гц
|
| Диапазон частот анализа в реальном времени в режиме «1/3-октавный анализатор XYZ» |
1/3-октавные фильтры 0,8 — 20 000 Гц |
| Линейный рабочий диапазон октавных фильтров |
Общая вибрация ЭФБ-110В: 130 дБ
Локальная вибрация ЭФБ-110В: 112 дБ
|
| Линейный рабочий диапазон 1/3-октавных фильтров |
Общая вибрация ЭФБ-110В: 131 дБ
Локальная вибрация ЭФБ-110В: 117 дБ
1/3-октавный анализатор XYZ: 100 дБ
|
| Максимальное измеряемое входное напряжение (с адаптером ЭКВ-110) |
4,6 В пик-пик |
Технические характеристики узкополосного анализа в режиме «БПФ-анализатор XYZ» для исполнения «Экофизика-110В (Белая)»:
- Количество каналов: 3.
- Количество точек в окне анализа: 1024.
- Диапазон анализа (полоса БПФ): 187 Гц, 375 Гц, 750 Гц, 1,5 кГц, 3 кГц, 6 кГц,
12 кГц, 24 кГц.
- Объем выборки (в зависимости от диапазона анализа): от 375 до 48000.
- Количество усреднений (в зависимости от диапазона анализа): от 1 до 128.
- Количество линий БПФ, выводимых на индикатор: 200.
- Величина перекрытия окон БПФ (в зависимости от диапазона анализа): 75% или 87,5.
- Диапазон ZOOM: от 4 до 32.
- Усреднение: линейное, линейное с накоплением.
- Временное окно: модифицированное Flap-Top (ISO 18431)
Общие технические характеристики прибора Экофизика-110В
- Питание прибора
- Питание прибора осуществляется от комплекта аккумуляторов.
- Энергопотребление: максимально 500 мА.
- Зарядка аккумуляторов: с использованием внешнего зарядного устройства (входит в комплект поставки).
- Габаритные размеры и масса
- Габаритные размеры (без первичных преобразователей): 188 мм х 86 мм х 35 мм.
- Масса (без первичных преобразователей): не более 0,6 кг.
- Прочие характеристики
- Индикатор: OLED (320х240), цветной, диапазон рабочих температур от минус 10 С до плюс 50 С
- Для исполнения Экофизика-110В (Белая): TFT (320х240), цветной, диапазон рабочих температур от минус 20 до плюс 50 С.
- Клавиатура: пленочная.
- Память: >4 Гбайт, энергонезависимая.
- Интерфейс: USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков).
- Рабочие условия эксплуатации
- Диапазон рабочих температур окружающей среды: от минус 10 гр. С до плюс 40 гр.С.
- Относительная влажность: до 90 % при +40 гр.С (без конденсата).
- Атмосферное давление: от 86 кПа до 108 кПа (645-810 мм рт.ст.).
Виброэксперт-110В. Типовой комплект поставки
Типовой комплект поставки Вибро
эксперт-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда.
В комплект входят:
- трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
- 3-компонентный вибродатчик,
- сумка,
- два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации с паспортом и свидетельством о поверке,
- набор измерительных программ «Инженерная виброметрия ЭФБ-110В«,
- набор измерительных программ модулей «Санитарная виброметрия ЭФБ-110В«.
ВСЕ_РЕЖИМЫ-110В. Типовой комплект поставки прибора ЭКОФИЗИКА-110В
Типовой комплект поставки ВСЕ_РЕЖИМЫ-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, а также для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда. Индикаторный блок ЭКОФИЗИКА-110В (Белая) в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.
В комплект входят:
- трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
- 3-компонентный вибродатчик,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации с паспортом и свидетельством о поверке
- набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В«,
- набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В«,
- набор измерительно-программных модулей «Цифровые измерители DIN«.
Строитель-110В. Типовой комплект поставки
Комплект Строитель-110В прибора Экофизика-110В (исполнение «Белая«) предназначен для измерений вибраций зданий и сооружений. В такой комплектации прибор позволяет измерить ускорение и скорость вибрации (общий уровень, 1/1-октавные, 1/3-октавные и БПФ спектры). Кроме того прибор имеет функцию записи временных реализаций («цифровой магнитофон»). Записанные временные реализации могут быть обработаны и проанализированы входящим в комплект ПО Signal+3G RTA.
Один из видов обработки, доступный в ПО Signal+3G RTA, — оценка пиковых значений скорости вибрации и определение частоты доминирующей составляющей по ГОСТ Р 52892-2007 (для вибрационных процессов на частотах от 8 Гц).
Измерение и регистрация вибрации осуществляются по трём независимым синхронным каналам. В качестве чувствительного элемента используются малошумящие малогабаритные пьезоакселерометры AP2099-100. Для установки пьезоакселерометров в точках измерений в комплект входят напольная платформа 004ОП, установочные магниты АМ-01-ОКТ, восковая мастика AW-01-1, посадочные места для клеевого крепления на стены (крепление акселерометров на посадочное место — резьбовое).
В комплект входят:
- трёхканальный измерительно-индикаторный блок Экофизика-110В (Белая),
- датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением — 3 штуки,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации, паспорт, свидетельство о поверке,
- набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В»,
- набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В»,
- установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ — 3 шт,
- комплект посадочных мест (5 шт.), комплект шпилек ШМ5Д8, мастика AW-01-1,
- пакет программ Signal+3G RTA.
ВиброАкустика-110В. Типовой комплект поставки
Типовой комплект поставки:
ВиброАкустика-110В виброметра-анализатора спектра ЭКОФИЗИКА-110В (Белая) предназначен для 3-канальных измерений вибрации в инженерных задачах, для целей производственного контроля и санитарно-гигиенических исследований вибрации, специальной оценки условий труда, а также для измерений шума шумомером 1 класса ОКТАФОН-110А. Индикаторный блок ЭКОФИЗИКА-110В (Белая) в данной комплектации может использоваться для индикации результатов измерений, проводимых цифровыми преобразователями семейства DIN.
В комплект входят:
- трёхканальный измерительно-индикаторный блокЭКОФИЗИКА-110В (Белая) с тремя входами BNC (ICP/IEPE),
- 3-компонентный вибродатчик,
- сумка, два комплекта аккумуляторов с зарядным устройством,
- руководство по эксплуатации с паспортом и свидетельством о поверке
- набор измерительно-программных модулей «Инженерная виброметрия ЭФБ-110В«,
- набор измерительно-программных модулей «Санитарная виброметрия ЭФБ-110В«,
- набор измерительно-программных модулей «Цифровые измерители DIN«,
- цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном (шумомер 1 класса).
Набор измерительных программ Санитарная виброметрия ЭФБ-110В
Этот набор измерительных программ прибора Экофизика-110В (Белая) предназначен для измерений вибрации, предусмотренных стандартами и нормативами в сфере вибрационной безопасности.
Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.
Состав набора «Санитарная виброметрия ЭФБ-110В»
| Измерительная программа |
Количество каналов |
Измеряемые величины |
Рекомендации по применению |
| Общая вибрация ЭФБ-110В |
3 |
Одновременное измерение по трем направлениям
Корректированные среднеквадратичные (текущие, максимальные и минимальные, MTVV) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц.
|
Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий |
| Локальная вибрация ЭФБ-110В |
3 |
Одновременное измерение по трем направлениям
Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц.
|
Измерения локальной вибрации |
Набор измерительных программ «Инженерная виброметрия ЭФБ-110В»
Набор включает в себя измерительные программы прибораЭКОФИЗИКА-110В (Белая), предназначенные для общетехнических измерений вибрации.
Примечание. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.
Состав набора «Инженерная виброметрия ЭФБ-110В»
| Измерительная программа |
Количество каналов |
Измеряемые величины |
Рекомендации по применению |
| 1/3-октавный анализатор XYZ |
3 |
1/3-октавные спектры 0,8 Гц — 20 кГц |
Общетехнические измерения 1/3-октавных спектров ускорения, скорости, перемещения, звукового давления |
| БПФ-анализатор XYZ |
3 |
Узкополосные спектры в диапазоне частот до 24 кГц |
Общетехнические измерения БПФ-спектров вибрации и звукового давления |
Цифровые измерители DIN. Набор измерительных программ
Набор «Цифровые измерители DIN» состоит из режимов измерений, которые реализуются при подключении к индикаторному блоку Экофизика-D цифровых преобразователей семейства DIN.
Примечание 1. Для прибора Экофизика-110А в исполнении «110А-Белая» набор «Цифровые измерители DIN» не содержит программы из папки ОКТАФОН-110.
Примечание 2. Для прибора Экофизика-110В в исполнении «110В-Белая» набор «Цифровые измерители DIN» не содержит программы из папки 110-IEPE-DIN.
Примечание 3. Независимо от заказанного пользователем набора измерительных программ прибор Экофизика-110А в исполнениях «110А-Белая» и «HF-Белая» содержит программы Регистратор сигналов и MIC:UsbAudio, а прибор Экофизика-110В в исполнении «110В-Белая» содержит программу Регистратор сигналов.
Состав набора «Цифровые измерители DIN»
| ПАПКА / Измерительно-программный модуль |
Цифровой преобразователь |
Количество каналов |
Измеряемые величины |
Рекомендации по применению |
| П3-80-ЕH500 |
П3-80-ЕН500 |
1 |
Напряженность электрического поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц |
Санитарно-эпидемиологические исследования, контроль качества |
П3-80-Е300,
П3-80-Е400 |
| Напряженность магнитного поля в различных полосах частот в диапазоне от 5 Гц до 400 кГц |
П3-80-Н300,
П3-80-Н400 |
| П3-80-Е |
П3-80-Е |
1 |
Напряженность электростатического поля |
Санитарно-эпидемиологические исследования, контроль качества |
| П3-81 |
П3-81-01
|
6
|
Магнитная индукция геомагнитного поля и переменного магнитного поля промчастоты 50 Гц |
Санитарно-эпидемиологические исследования, контроль качества |
| П3-81-01 |
| П3-81-02 |
6 |
Магнитная индукция постоянного магнитного поля и переменного магнитного поля промчастоты 50 Гц |
Санитарно-эпидемиологические исследования, контроль качества |
| П3-81-02 |
| Экотерма-1 |
Экотерма-1-DIN |
4 |
Температура, влажность, индекс ТНС и др. |
Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий |
| ТТМ-2-04 |
ТТМ-2-04-DIN |
2 |
Скорость и температура потока воздуха |
Измерения показателей микроклимата на рабочих местах, в помещениях жилых и общественных зданий |
| Эколайт-DIN |
Эколайт-01-DIN |
2 |
Освещенность, яркость и коэффициент пульсаций |
Измерения показателей световой среды |
| 110-IEPE-DIN |
110-IEPE-DIN |
3 |
Одновременное измерение по трем направлениям
Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fk, Fm (Лин 1 — 80 Гц) и Wb, Wc, Wd, We, Wj, Wk, Wm, доза вибрации VDV.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 0,8 Гц — 160 Гц.
Статистика процентилей Ln для корректированного ускорения
|
Измерения общей вибрации, вибрации в помещениях жилых и общественных зданий |
| Общая вибрация для 110-IEPE-DIN |
| 110-IEPE-DIN |
110-IEPE-DIN |
3 |
Одновременное измерение по трем направлениям
Корректированные среднеквадратичные (текущие, максимальные и минимальные) и пиковые ускорения с частотными коррекциями Fh (Лин 8 — 1000 Гц) и Wh, полная вибрация.
Текущие, максимальные и минимальные уровни ускорения в октавных и 1/3-октавных полосах частот в диапазоне 6,3 Гц — 1250 Гц.
Статистика процентилей Ln для корректированного ускорения
|
Измерения локальной вибрации |
| Локальная вибрация для 110-IEPE-DIN |
| ОКТАФОН-110 |
ОКТАФОН-110А-DIN
ОКТАФОН-110В-DIN |
1 |
Текущие, максимальные и минимальные уровни звука (110А-DIN) или ускорения (110В-DIN) с коррекциями А, С, Z, AU и временными характеристиками F, S, I, эквивалентные (Leq) и пиковые (Пик) уровни, уровни звуковой экспозиции (звукового воздействия) LE.
Текущие, максимальные и минимальные уровни в октавных и третьоктавных полосах частот в диапазоне от 25 Гц до 20 кГц
|
Гигиенические и технические измерения шума и низкочастотного воздушного ультразвука.
Любые измерения, которые предписано проводить шумомерами 1 класса точности.
Аттестация помещений
|
| ЭкоЗвук-DIN для ОКТАФОН-110 |
| ОКТАФОН-110 |
ОКТАФОН-110А-DIN
ОКТАФОН-110В-DIN |
1 |
Точные измерения напряжения в полосах частот шириной от 1 Гц в диапазоне частот до 48000 Гц |
Метрология, контроль качества источников сигналов (тифоны, свистки, гудки и пр.) по частоте и уровню |
| Микровольтметр-DIN для ОКТАФОН-110 |
Рекомендации по выбору датчика вибрации
|
ДАТЧИК
|
ТИП ВИБРАЦИИ |
| Транспортная и
транспортно-
технологическая
вибрация (сиденья)
|
Вибрация на полу |
Локальная вибрация
(умеренная: рычаги
управления, рулевое
управление, неударныйинструмент) |
Сильная локальная
вибрация (ударный
инструмент,
шлифовальные
машины, заточные
станки и т.п.) |
АР2082М
(100 мВ/g),
трехкомпонентный |
Оптимально.
Адаптер: 003РД
|
Производственные
и коммунальные
вибрации (исключая
очень слабые).
Адаптер: 003ОП,
004ОП |
Допускается
использование.Адаптеры: 002КР,
022КРН,022КБ, АР5022 |
Не рекомендуется |
АР2038Р-10
(10 мВ/g),
трехкомпонентный |
Оптимально.
Адаптер: 004РД, 002ОТ, 003РД
|
Производственные вибрации
выше 10 мм/с2.
Адаптер: 003ОП,
004ОП
|
Допускается
использование.Адаптеры: 002КР,
022КРН,022КБ, АР5022 |
Допускается
использование.
Адаптеры:
002КР, 022КР,022КБ, АР5022 |
АР98, АР2098
АР2037-100
(100 мВ/g),
1-компонентный |
Для ориентировочных
замеров и
исследований.
На жестких и плоских
поверхностях.Адаптер: 001ОТ |
Производственные
и коммунальные
вибрации. Может
использоваться
для измерений
вибрации порядка
1 мм/с2.
Адаптер: 004ОП |
Только для
ориентировочных
замеров |
Не рекомендуется |
| ДН-4-Э, 1-комп. |
Допускается |
AP2031, 1-комп.
АР2022, 3-комп. |
— |
— |
— |
Для установки
на тонкие пластины |
| АР2099
(100 мВ/g),
1-компонентный
|
— |
Слабые вибрации
строительных и
инженерных
конструкций.Адаптер 004ОП |
— |
— |
АР2006-500
(500 мВ/g),
1-компонентный |
— |
Сверхслабые
низкочастотные
вибрации |
— |
— |
zubarev_anton
