Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений
Манометры портативные В7 (далее по тексту – манометры) предназначены для измерений избыточного давления жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа.

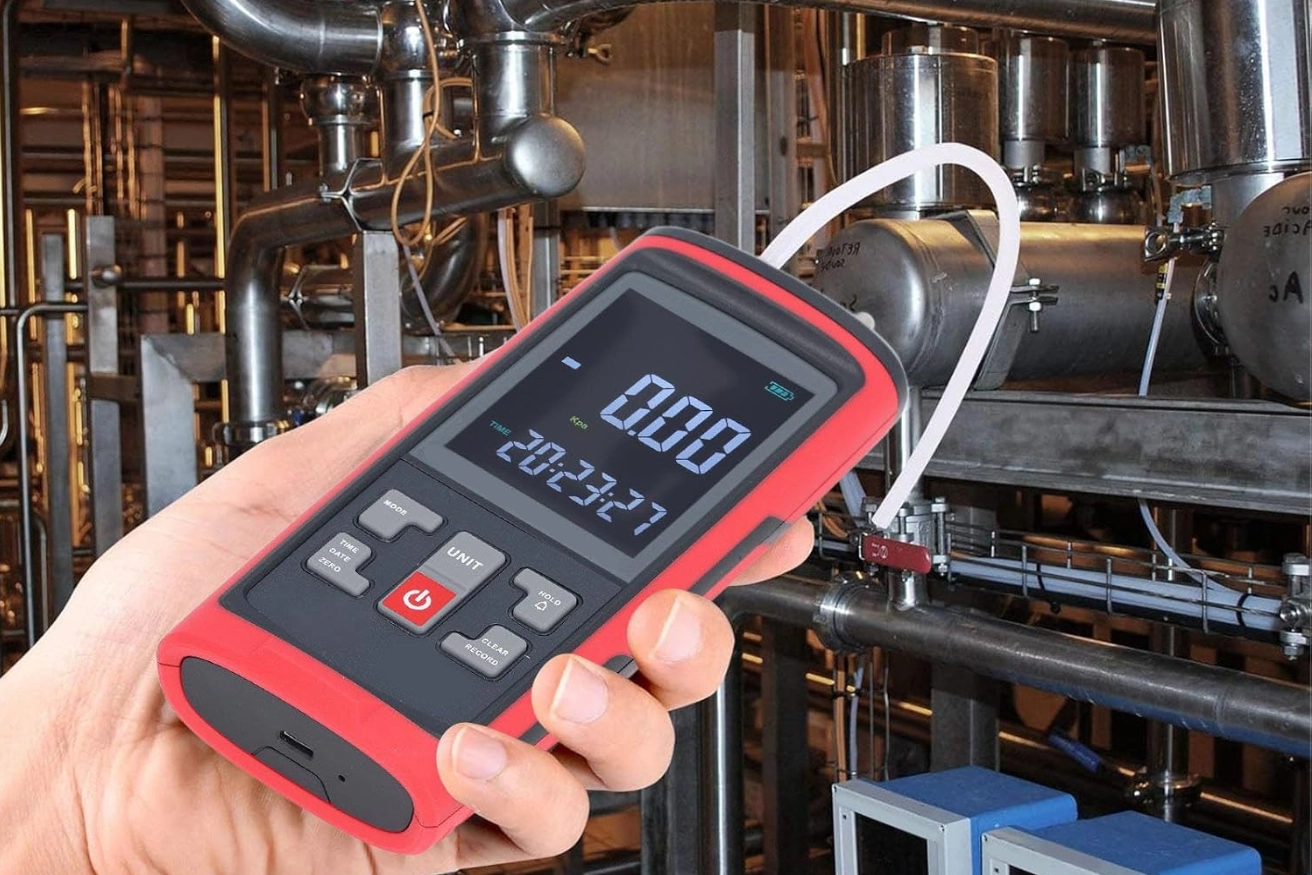

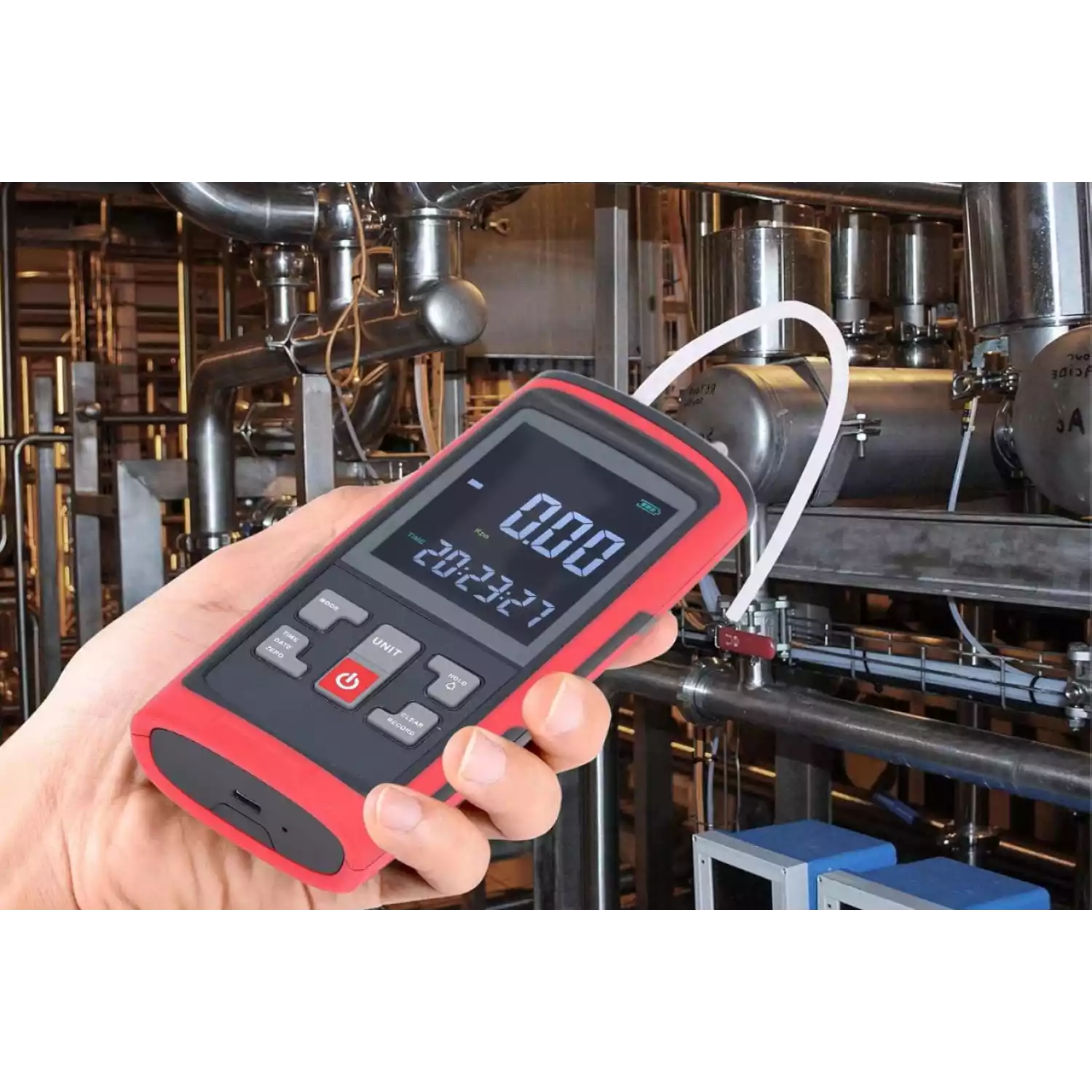

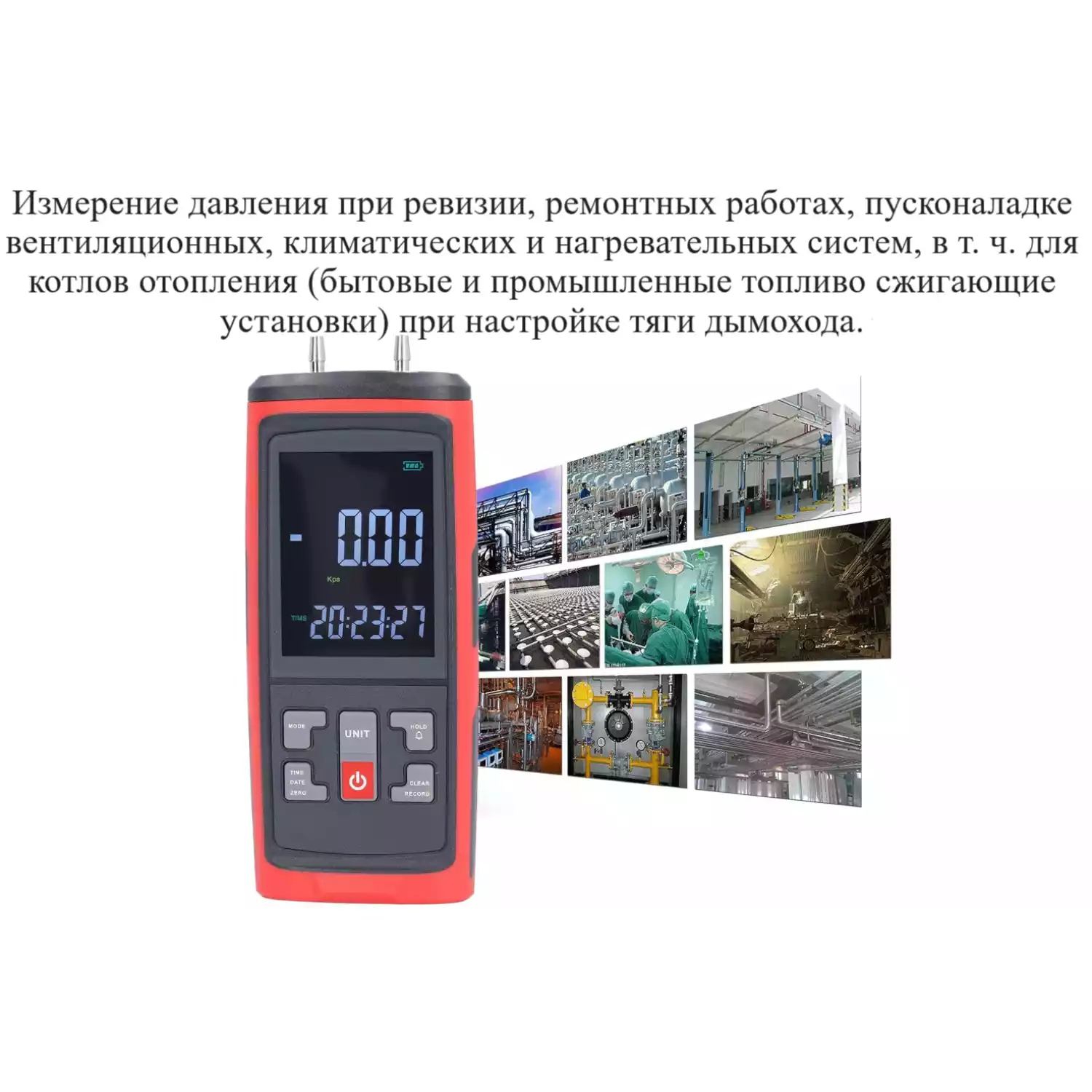

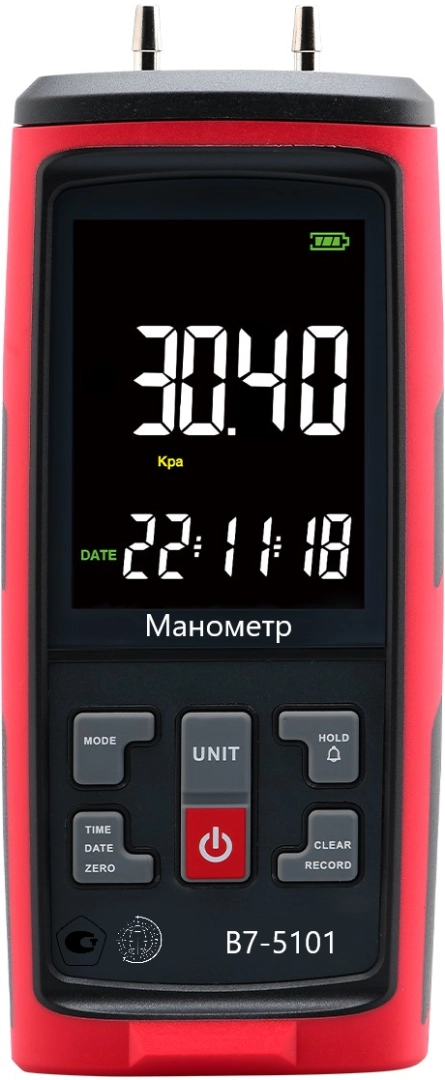

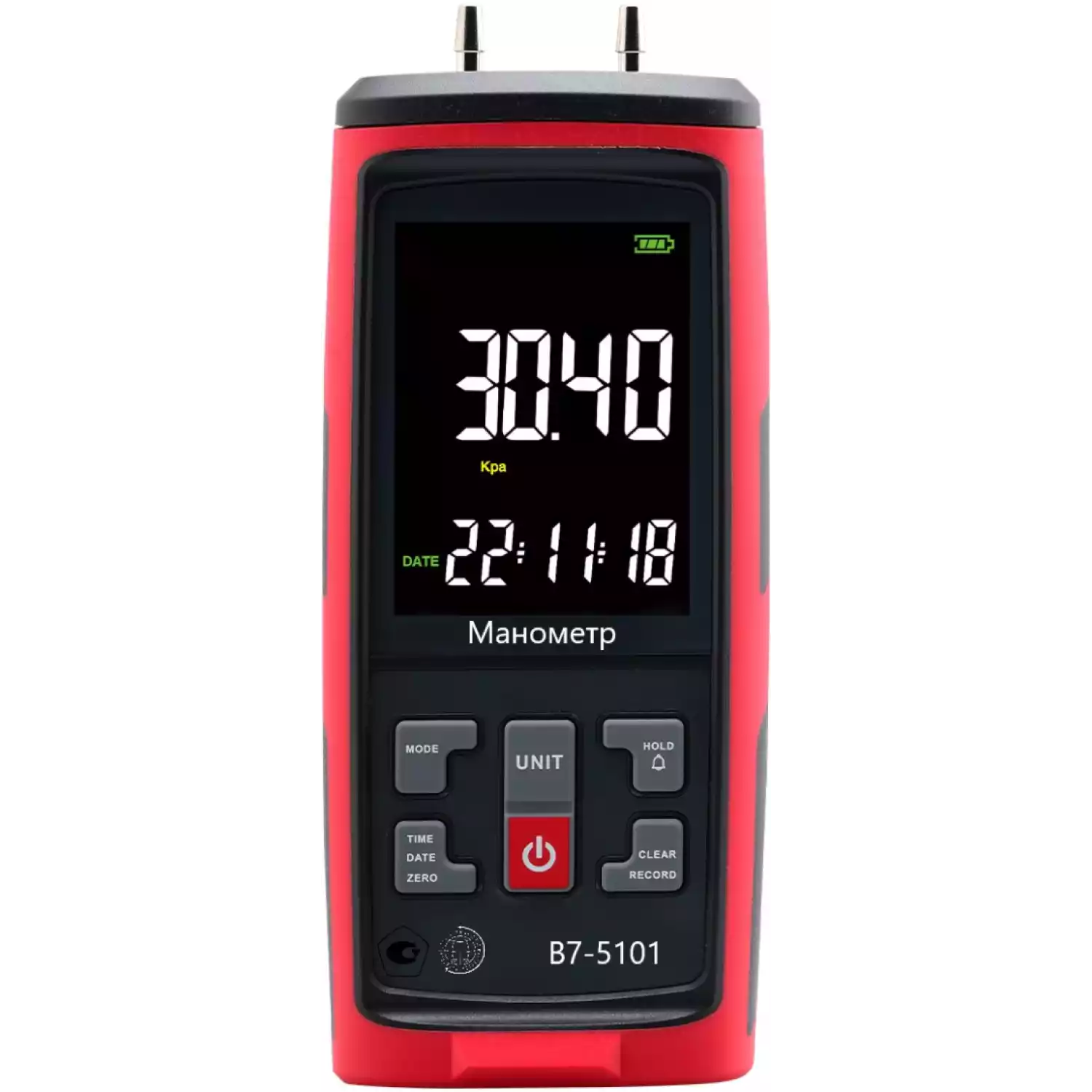

Манометры цифровые дифференциальные В7-5101 ±0,125 - это модели манометров с диапазоном измерения ±0,125 кПа предназначенные для измерения разности (перепада) давлений жидкостей, газов и пара, а также для измерений величин, функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, расхода жидкости, пара и газа. Основное назначение – измерение давления при ревизии, ремонтных работах, пусконаладке вентиляционных, климатических и нагревательных систем, в т. ч. для котельного оборудования/котлов отопления (бытовые и промышленные топливо сжигающие установки) при настройке тяги дымохода. Также частыми областями применения являются замеры давления в кровяной и дыхательной системах человека, отрицательного давления в пылезащитных (беспылевых камерах), определение ветрового давления (нагрузки).Типичные области применения электронного манометра:

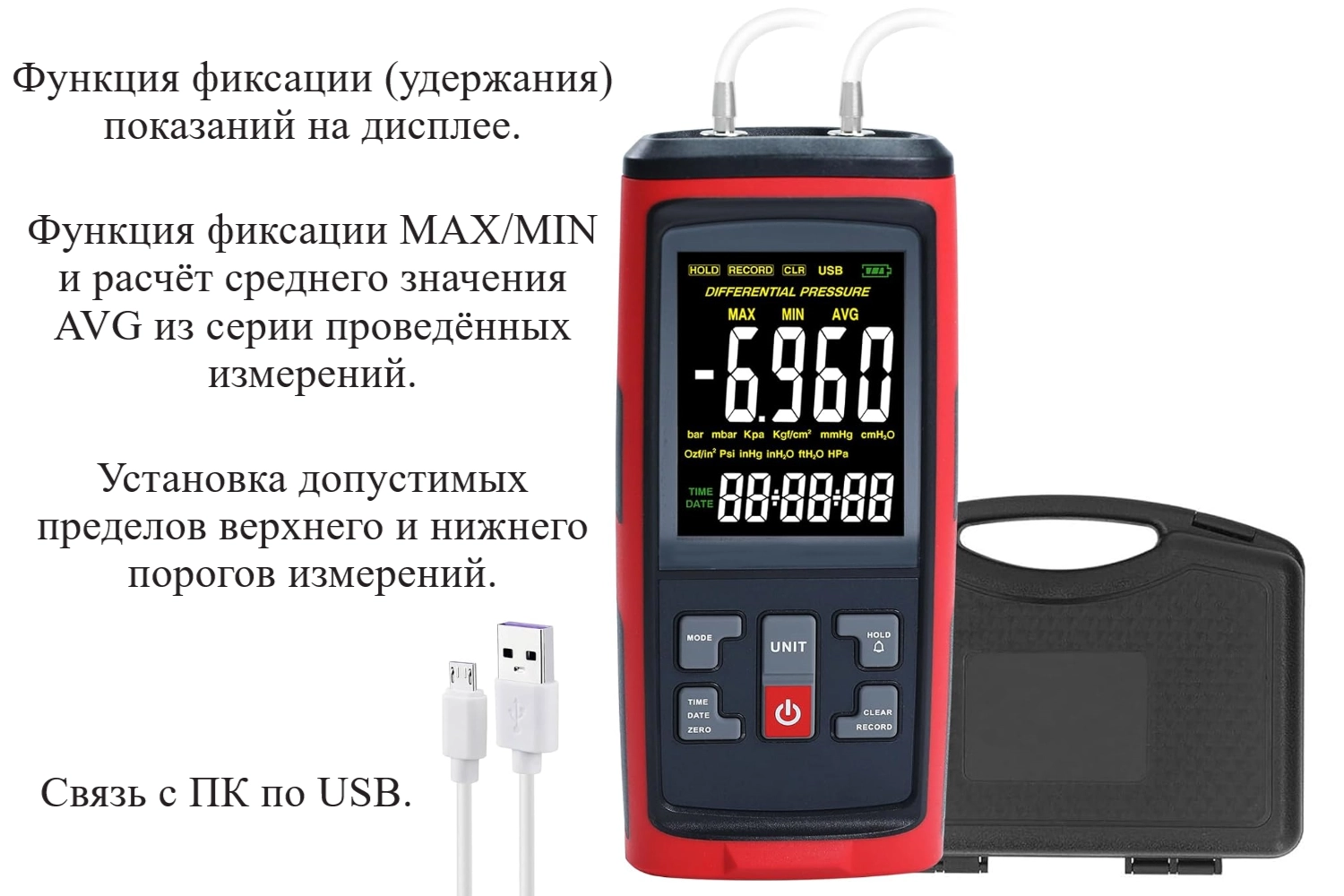

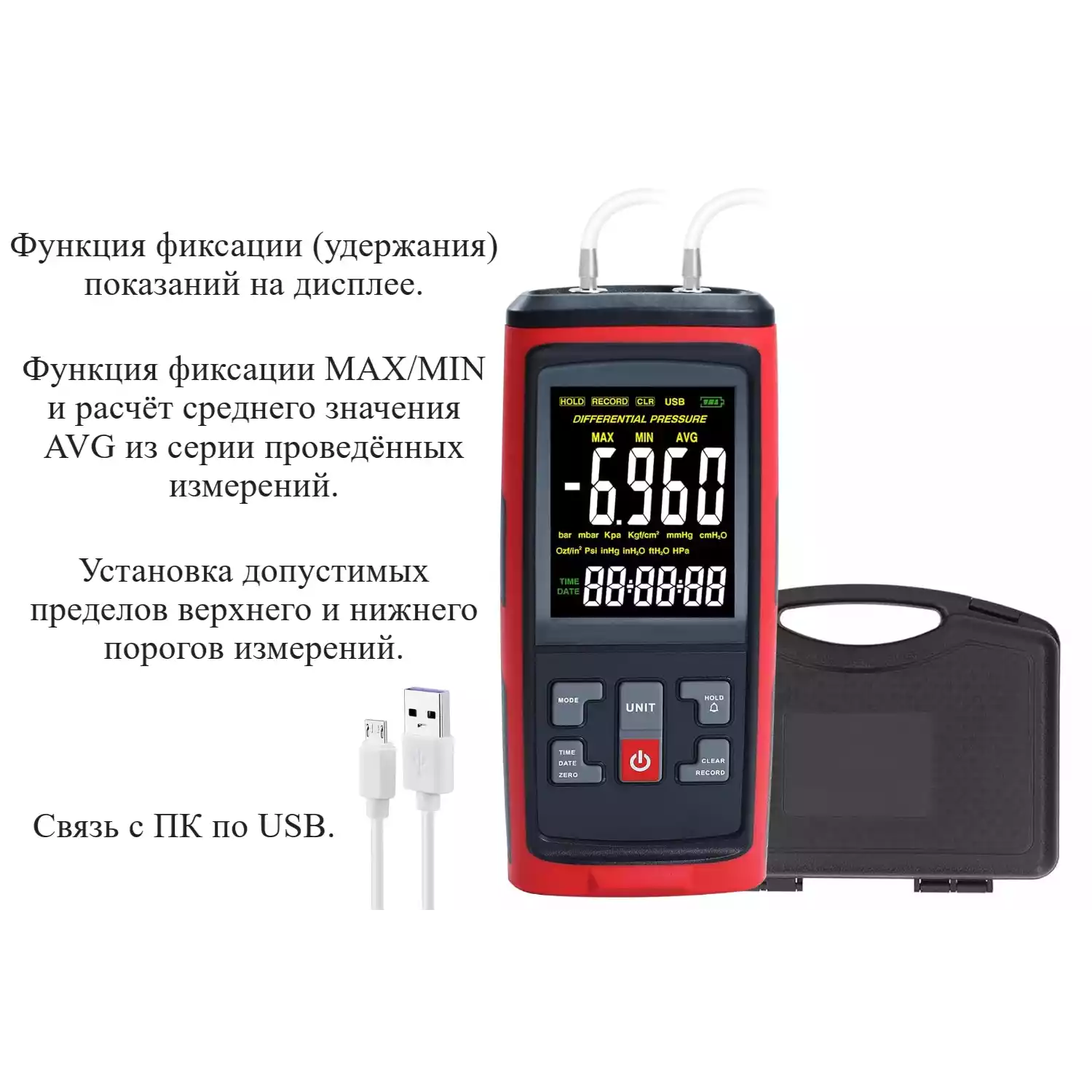

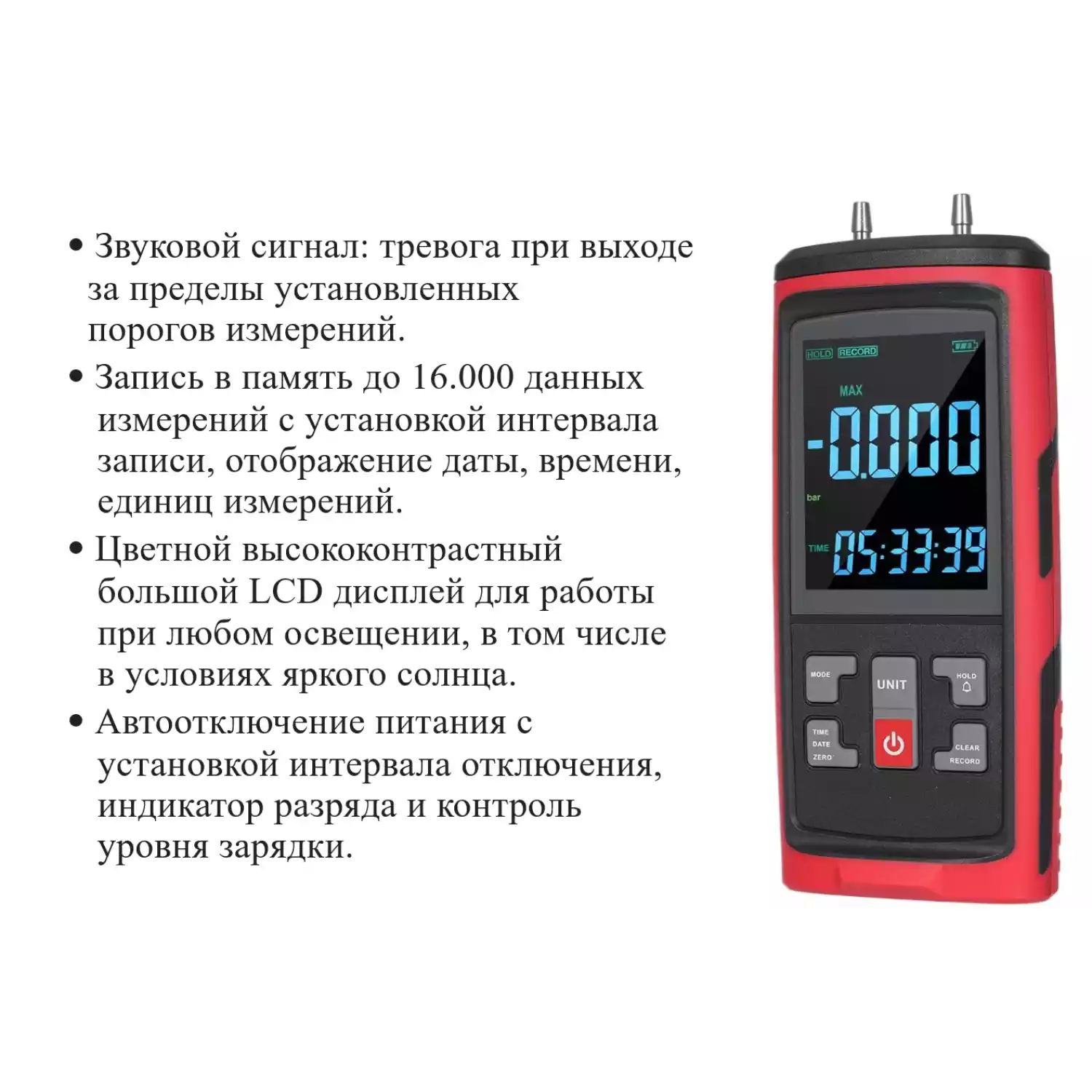

Отличительные особенности:
|
Метрологические характеристики |
||||||
|
Наименование характеристики |
Значение |
|||||
|
Модификации |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-522 |
В7-51011) |
|
|
Диапазон измерений разности давлений, кПа2) |
от -2,49 до+2,49 |
от -10 до +10 |
от -10 до +10 |
от -35 до +35 |
от -100 до +100 |
от -0,125 до +0,125 от -0,25 до +0,25 от -1 до +1 от -2 до +2 от -4 до +4 от -10 до +10 от -40 до +40 от -50 до +50 от -100 до +100 от -200 до +200 от -700 до +700 |
|
Диапазон измерений избыточного давления, кПа2) – модификация В7-521 |
от 0 до +35 |
|||||
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-510 – модификация В7-511 – модификация В7-520 – модификация В7-522 – модификация В7-5101 – модификация В7-521 |
±0,3 |
|||||
|
Пределы основной допускаемой приведенной погрешности измерений давления, приведенной к диапазону измерений, % – модификация В7-505 |
±0,25 |
|||||
|
Вариация показаний, приведенная к диапазону измерений, % |
±0,29 |
|||||
|
Максимальное рабочее давление (Рраб), кПа |
43,58 |
50 |
50 |
100 |
400 |
– |
|
Нормальные условия эксплуатации: – температура окружающей среды, ºС – относительная влажность, %, не более – атмосферное давление, кПа |
от +21 до +25
80
от 84 до 106,7 |
|||||
|
1) Конкретные значения указаны в паспорте 2) Манометры могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации |
||||||
|
Технические характеристики |
|||||||
|
Наименование характеристики |
Значение |
||||||
|
В7-505 |
В7-510 |
В7-511 |
В7-520 |
В7-521 |
В7-522 |
В7-5101 |
|
|
Диаметр трубки (штуцера), мм |
1,9 |
4 |
4 |
4 |
9,5 |
4 |
4 |
| Кол-во единиц измерений |
13 |
11 |
11 |
11 |
11 |
11 |
13 |
|
Автоматическая температурная компенсация |
+ |
- |
+ |
+ |
+ |
+ |
+ |
|
Дискретность (разрешение), кПа |
0,01 |
- 2) |
|||||
|
Память (к-во записей) |
≤10000 |
≤16000 3) |
|||||
|
Интервал записей, с |
- |
от 1 до 9999 |
|||||
|
Питание |
1,5V AAA батарея 4 шт. |

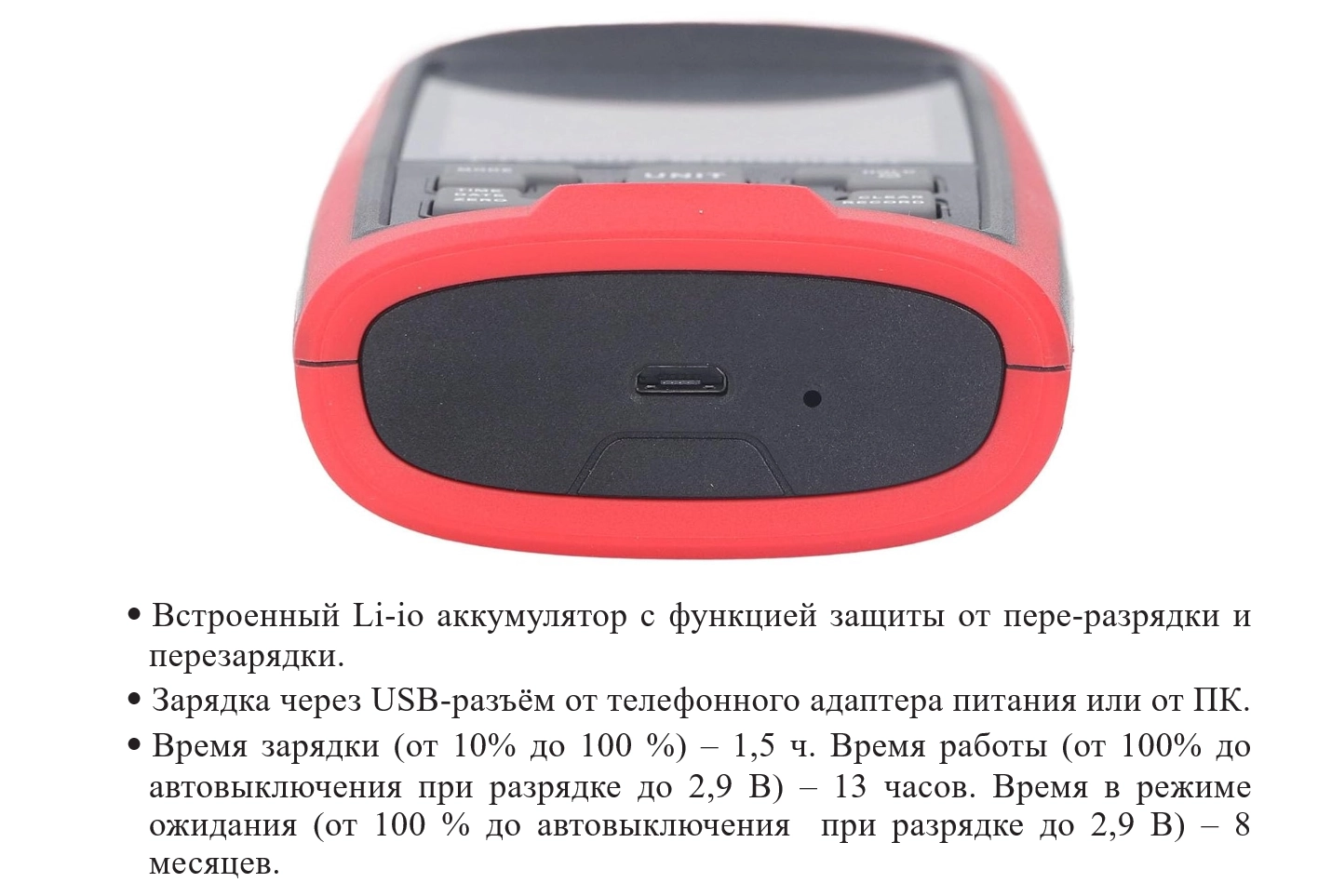

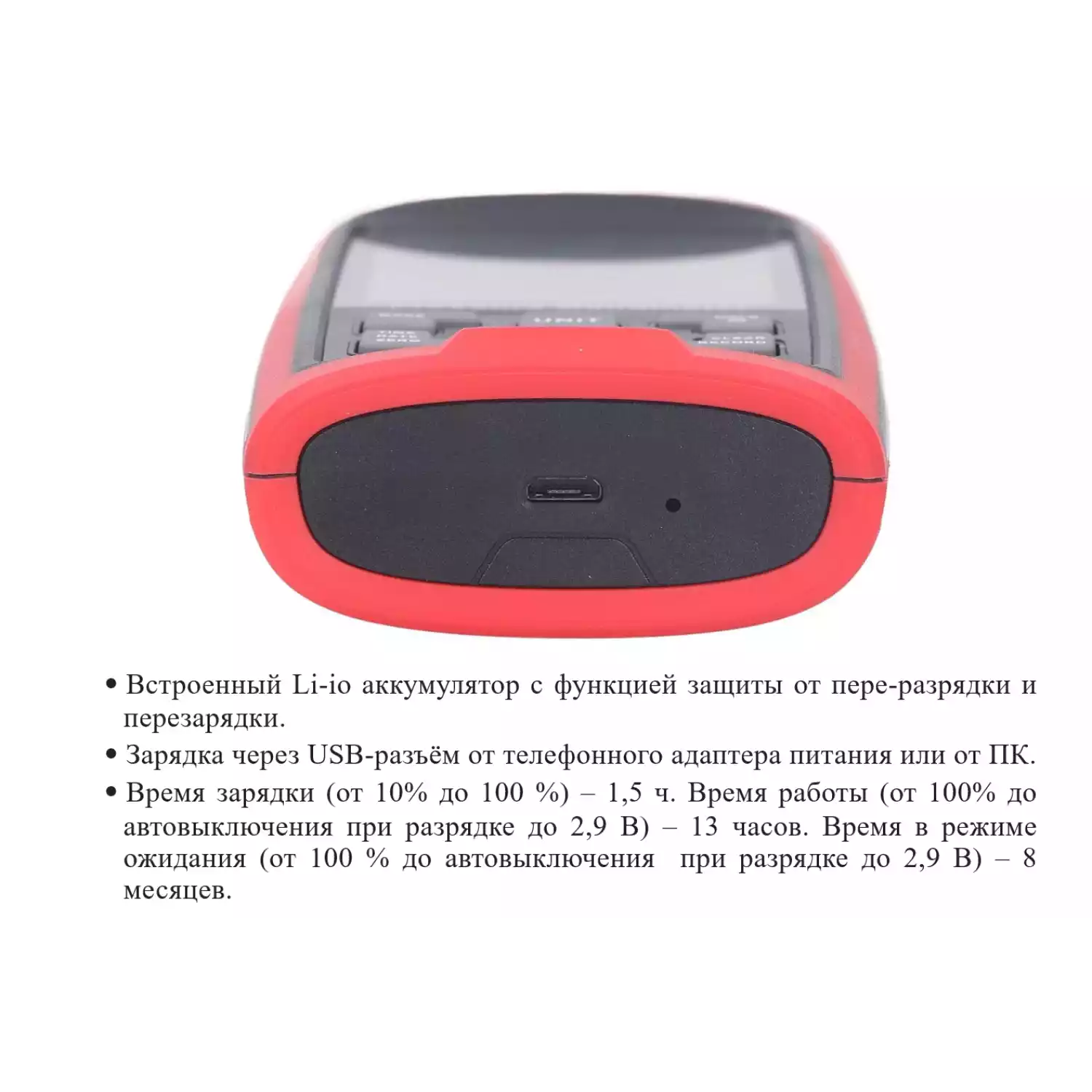

5V 1A Li-ion аккумулятор. |
|||||
|

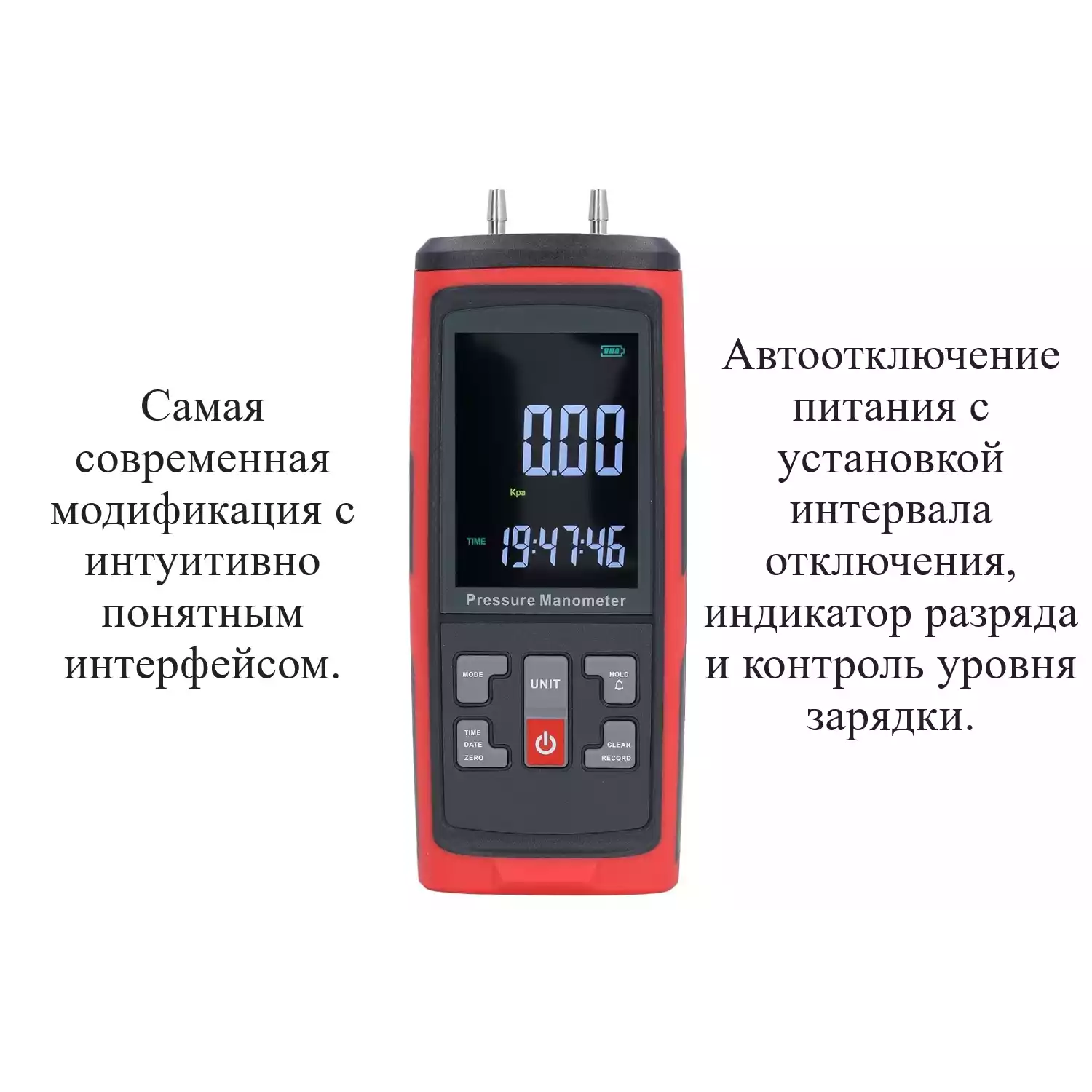

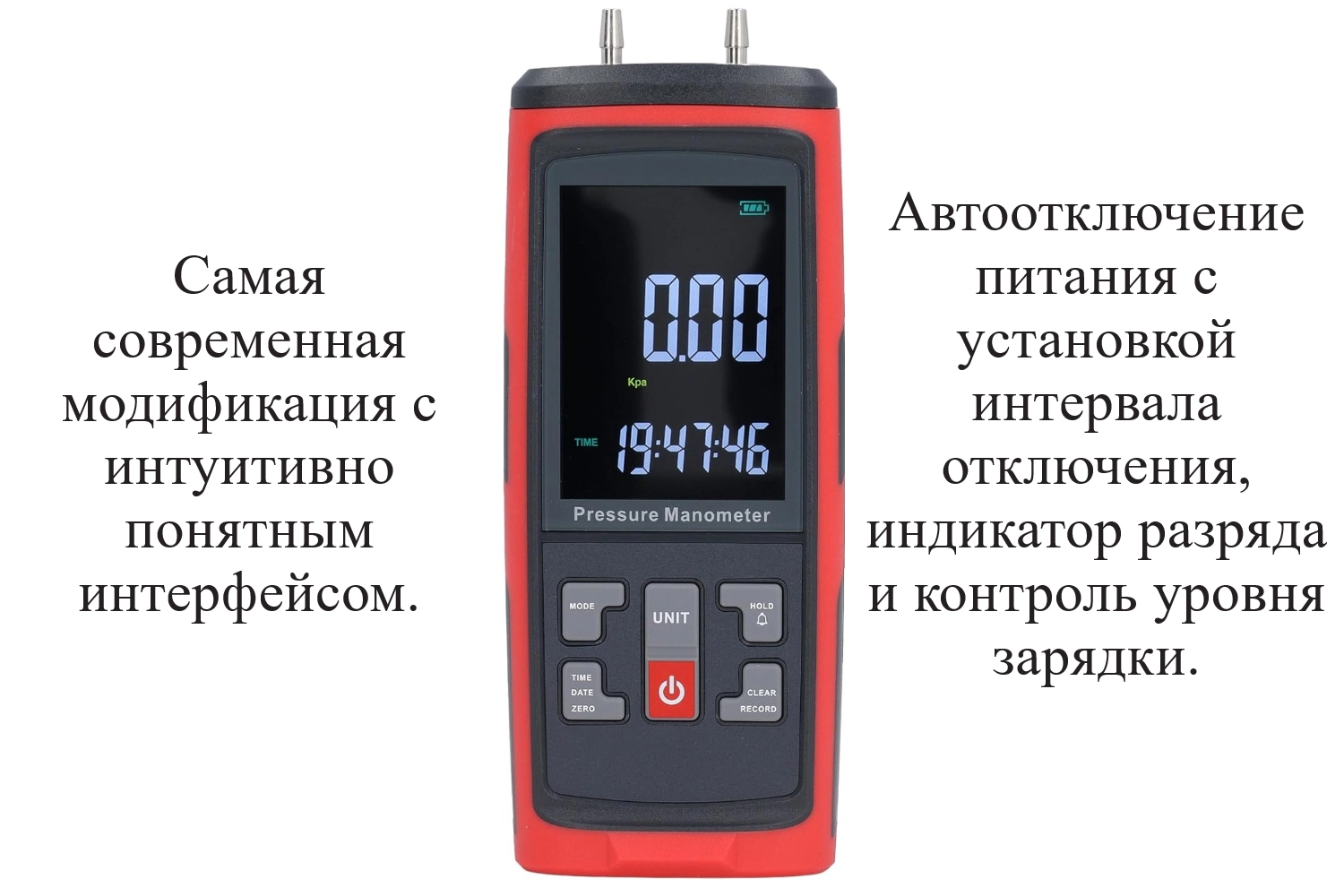

Настраиваемый интервал автоотключения, минут |
- |
от 1 до 99 |
|||||
|
Повторяемость |
±0,2% (макс. ±0,5%) |
||||||
|
Линейность/гистерезис: |
±0,29% |
||||||
|
Время измерения (отклик), с |
0,5 |
||||||
|

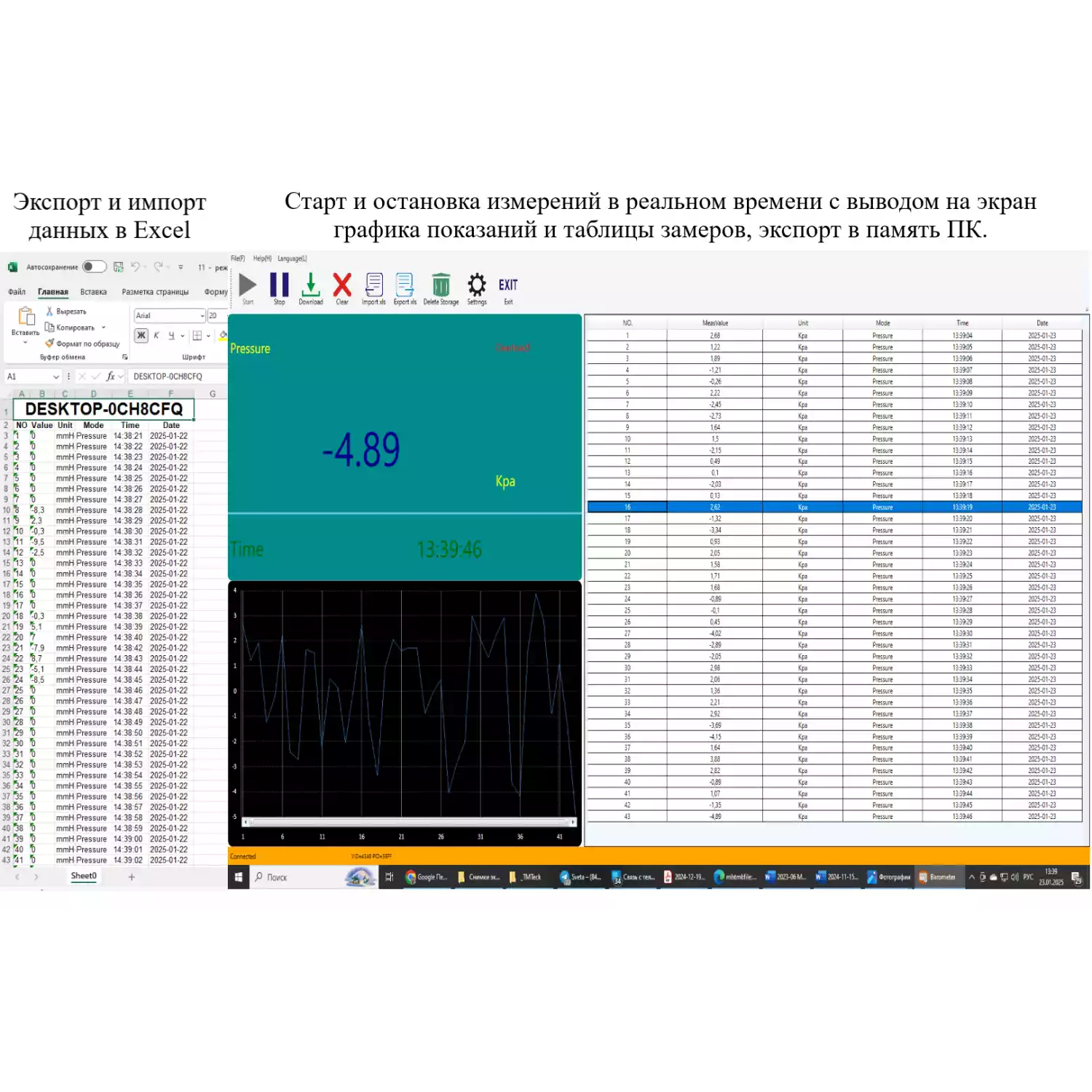

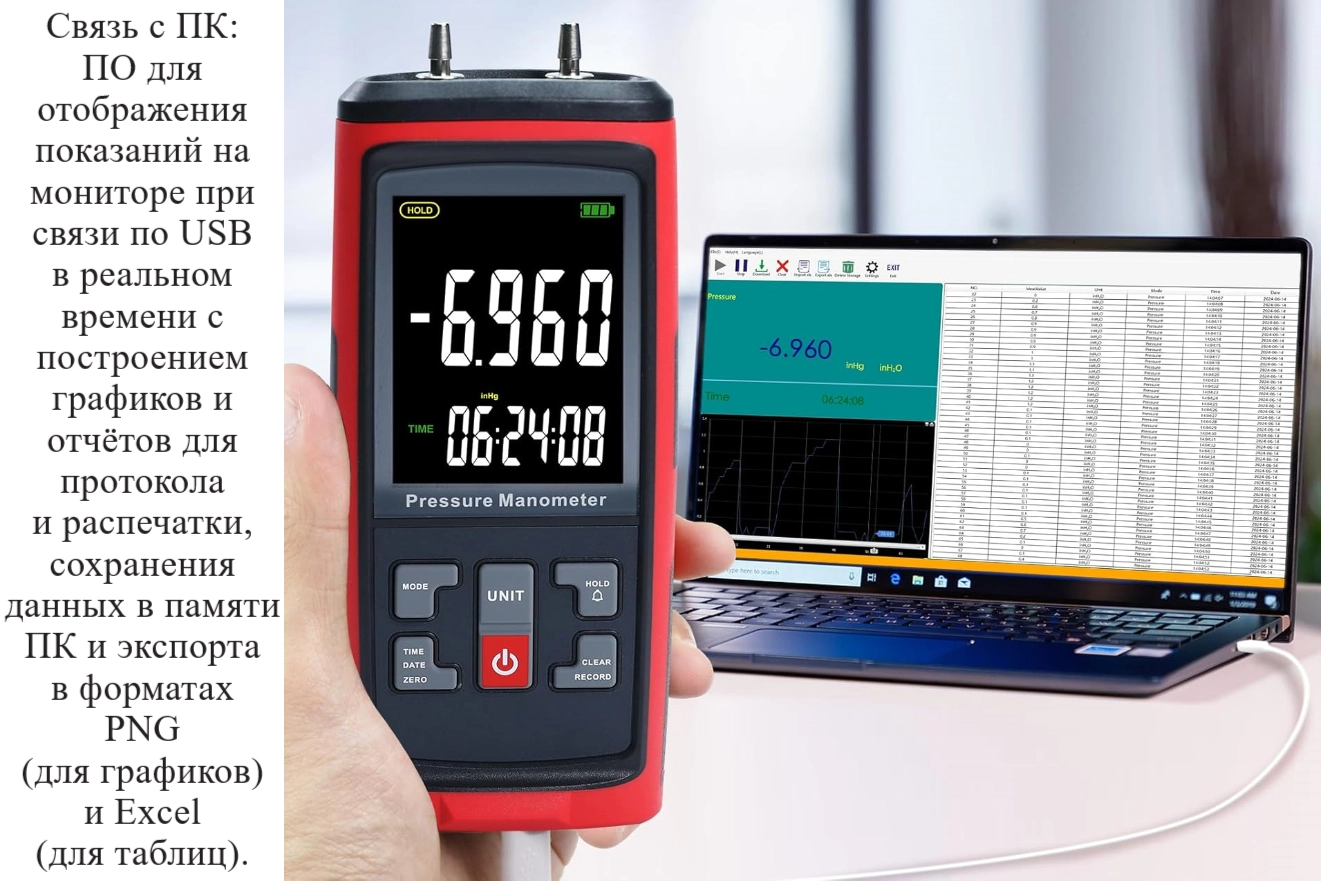

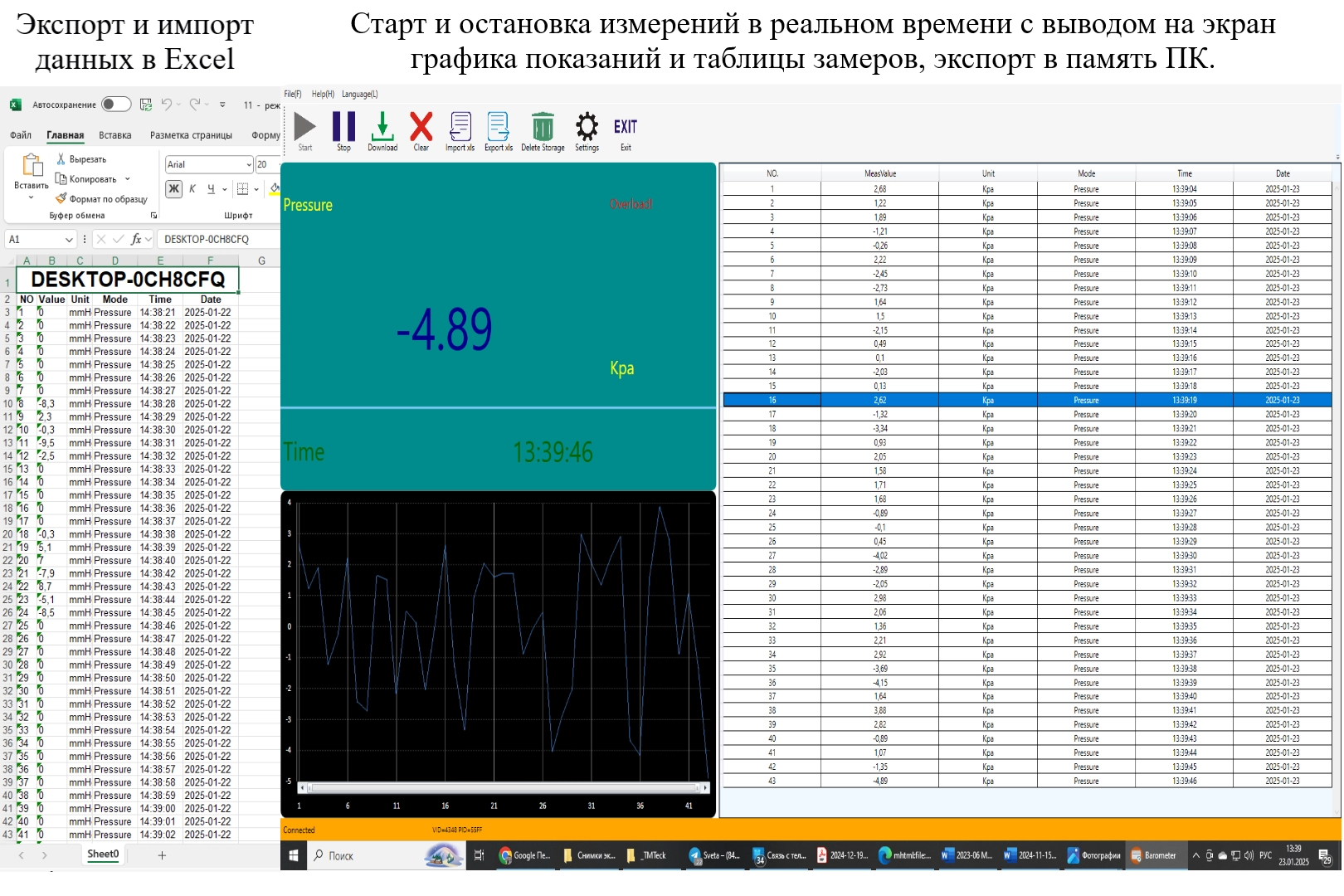

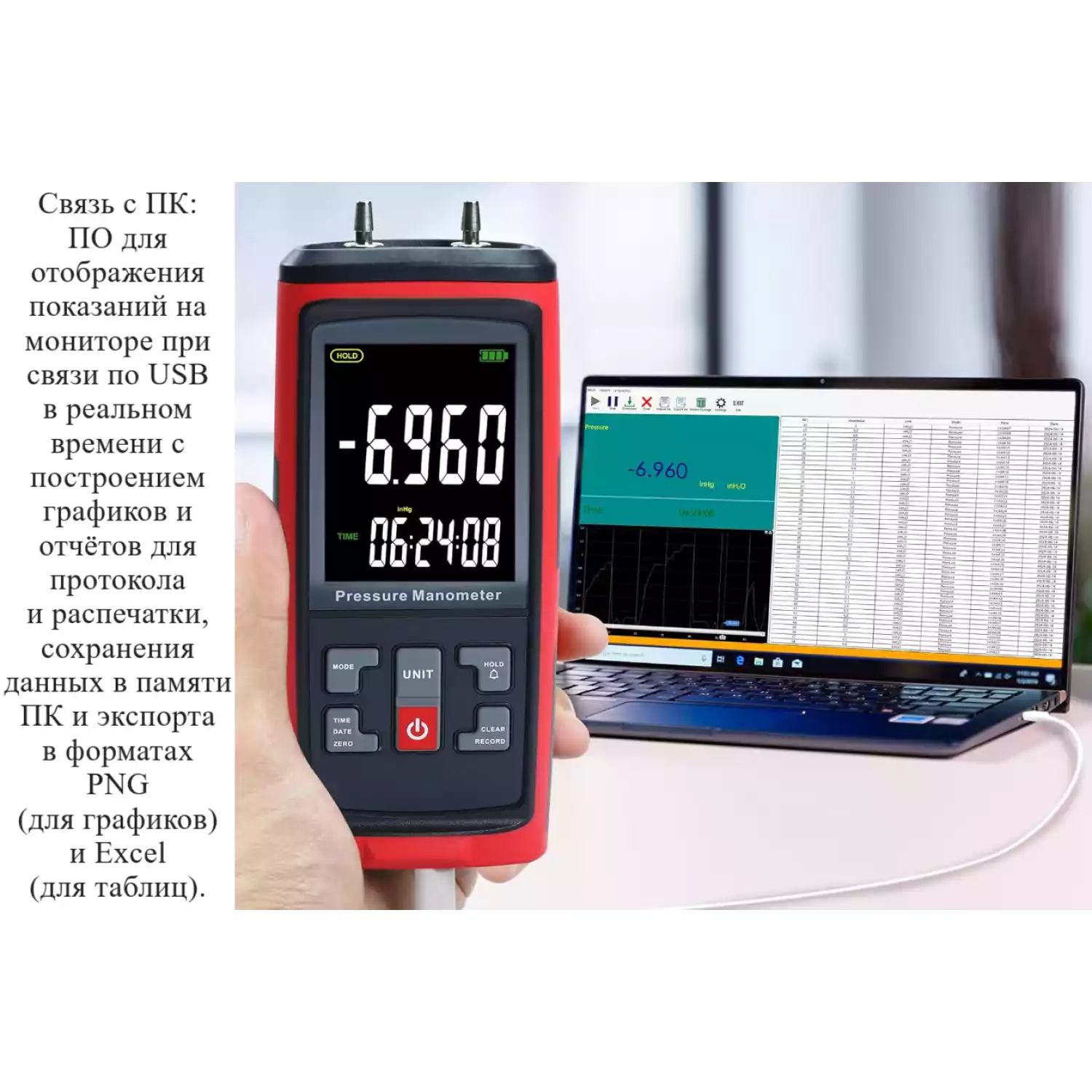

Цифровые интерфейсы |
USB |
||||||
|
Параметры электропитания: – напряжение сети переменного тока, В – частота, Гц |
от 205 до 230 от 50 до 60 |
||||||
|
Рабочие условия эксплуатации: −температура окружающей среды, ºС −относительная влажность, %, не более − атмосферное давление, кПа |
от 0 до +50; от -5 до +50 1) 80 от 86 до 106,7 |
||||||
|
Условия хранения |
−10...+50°C, 0...90%RH |
||||||
|
Габаритные размеры, мм, не более: − длина×ширина×высота |
210×75×48 |
||||||
|
Масса, г., не более |
323 |
||||||
|
Индикация низкого заряда |
Есть |
||||||
|
Средний срок службы, лет, не менее |
8 |
||||||
|
Средняя наработка на отказ, ч, не менее |
30000 |
||||||
| 1) Только для В7-5101 2) Указаны ниже в Таблице «Модификация B7-5101» 3) Кол-во сохраняемых записей в памяти манометра. При подключении прибора к ПК количество сохраняемых записей не ограничено. | |||||||
|

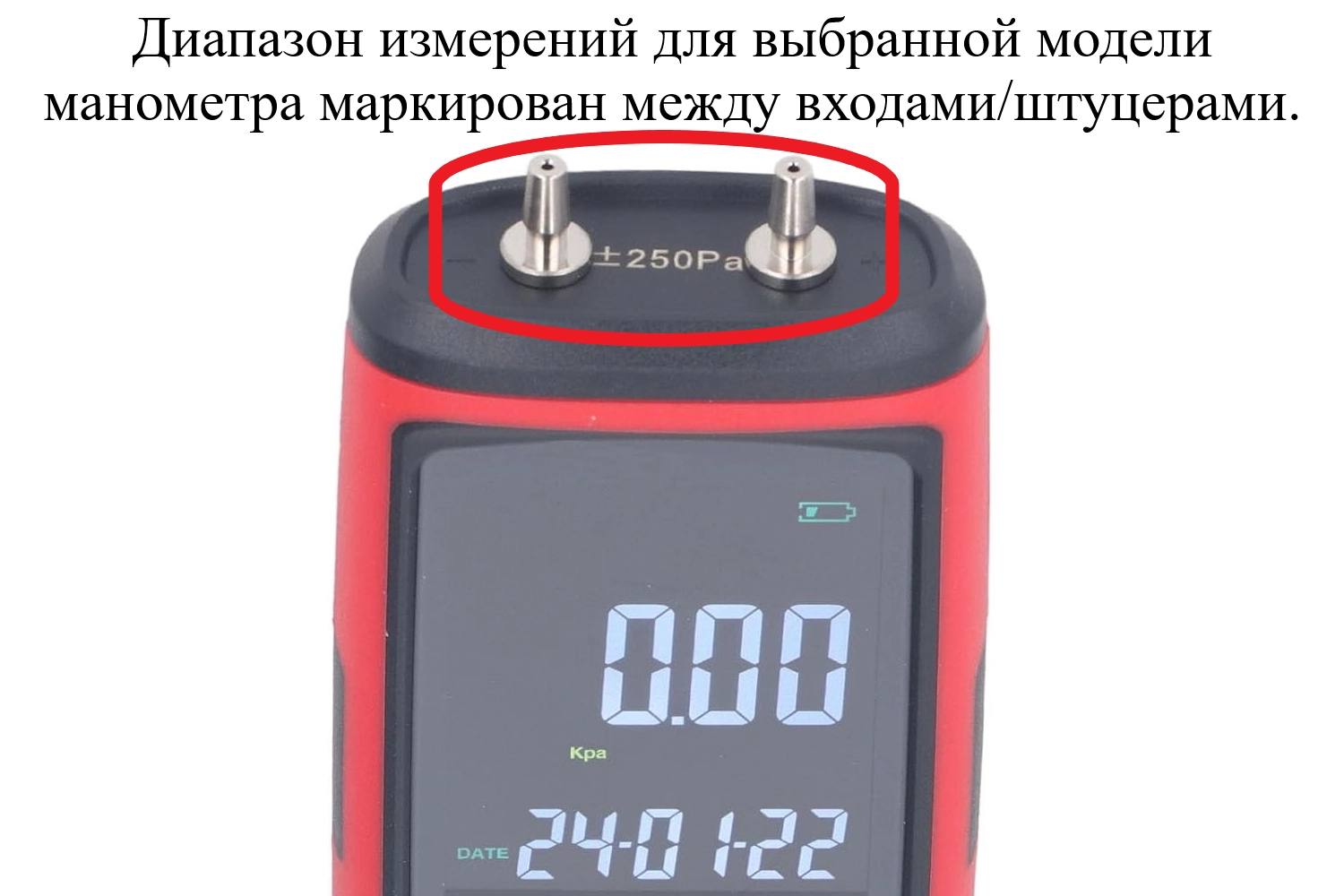

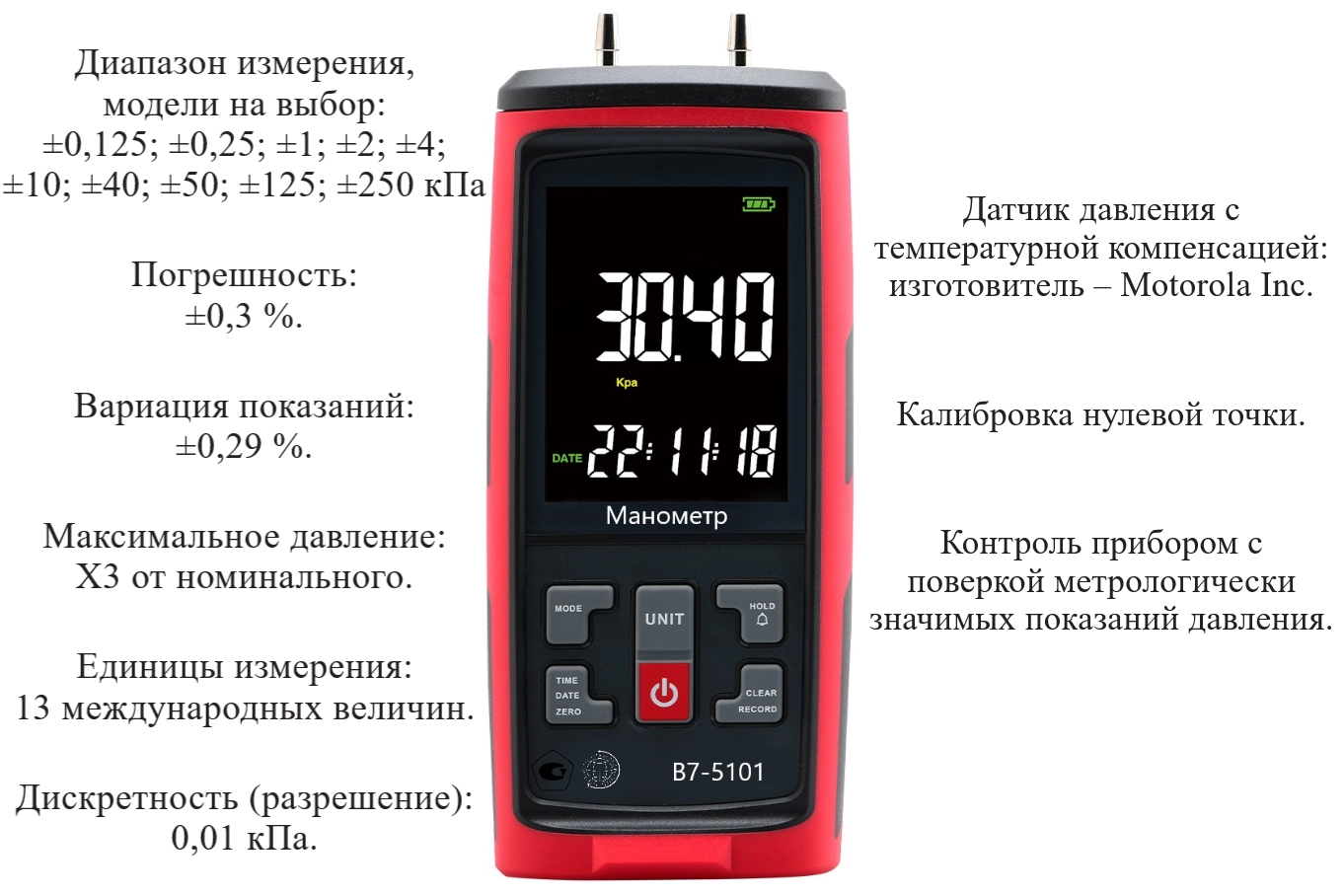

Модификация B7-5101 |
||
|

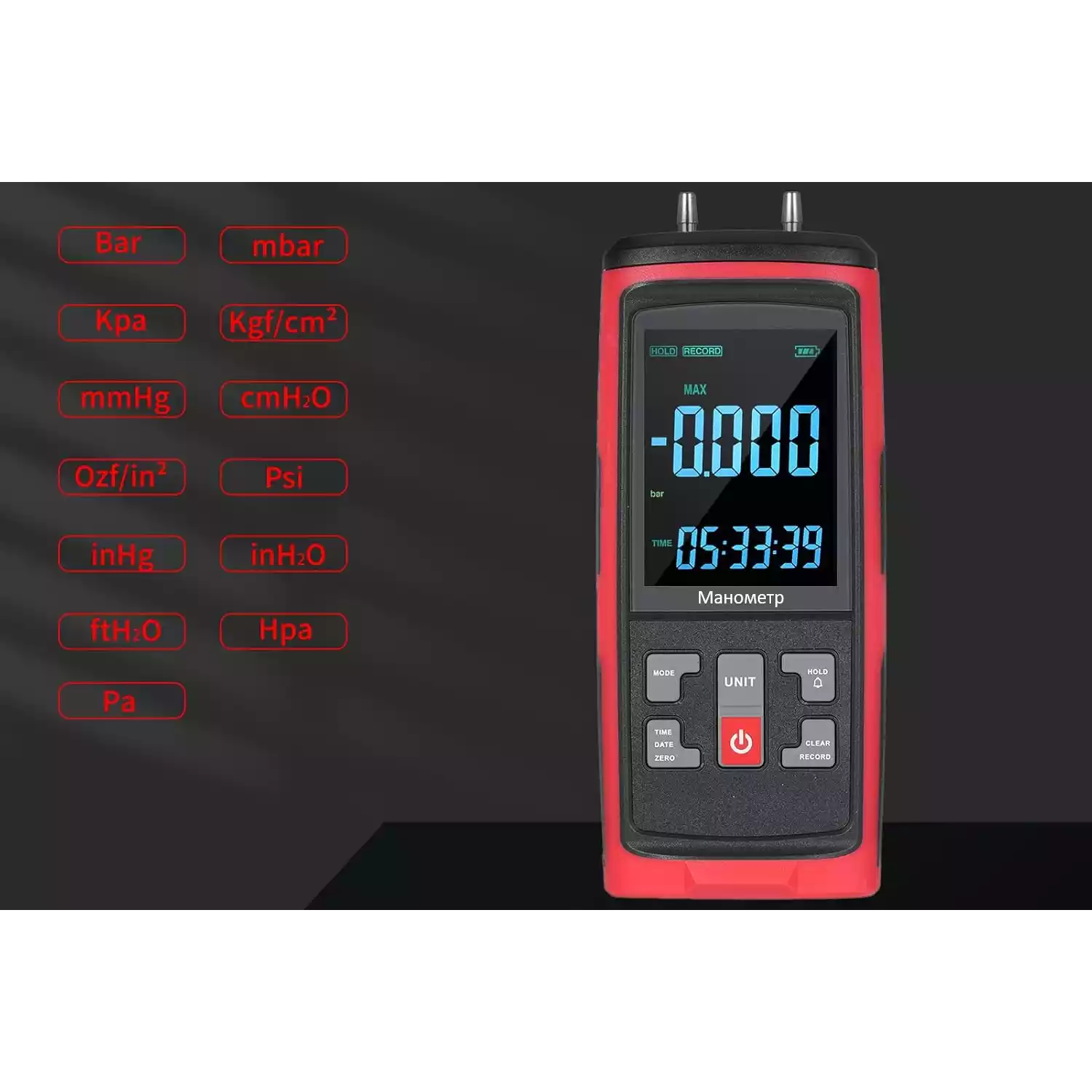

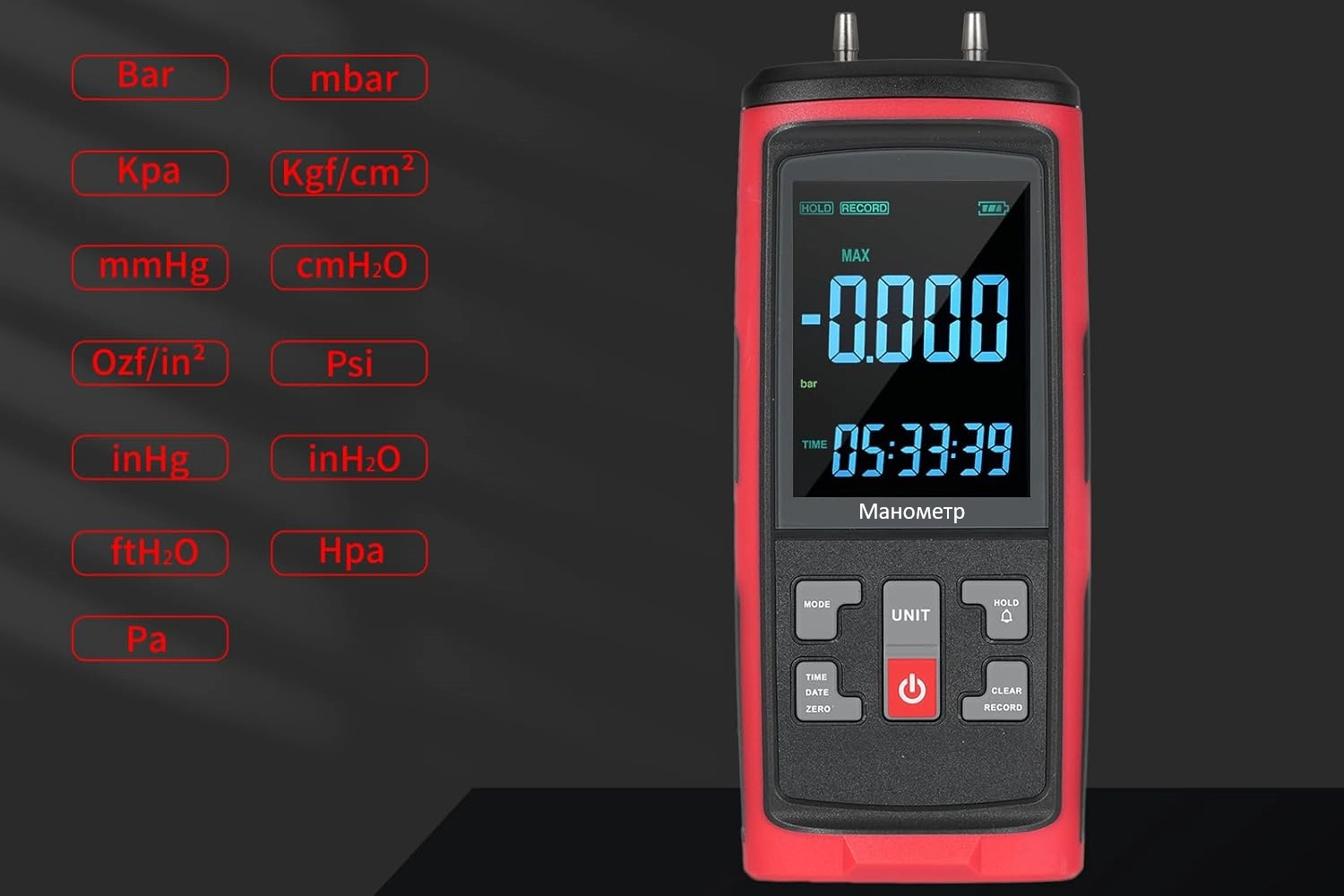

13 единиц измерений: Бар (bar); мБар (mbar); кПа (Kpa); кгc/см2 (Kgf/cm2); мм ртутного столба (mmHg); см водяного столба (смН2О); Унция*с/дюйм2 (Ozf/in2); Фунт/дюйм2 (PSI); Дюймов ртутного столба (inHg); Дюймов водяного столба (inH2O); Фунтов водяного столба (ftH2O); Гектопаскаль (gPa); Паскаль (Pa) Температурная компенсация: -5…+50 0С. Перепады давления во время измерений, вызванные изменениями температуры, компенсируются благодаря функции температурной компенсации. |
||
|
Модель манометра |
Диапазон измерений разности давлений, кПа |
Разрешение (дискретность), кПа |
|
В7-5101-125PA |
от -0,125 до +0,125 |
0,001 |
|
В7-5101-250PA |
от -0,25 до +0,25 |
0,001 |
|
В7-5101-1KPA |
от -1 до +1 |
0,005 |
|
В7-5101-2KPA |
от -2 до +2 |
0,01 |
|
В7-5101-4KPA |
от -4 до +4 |
0,01 |
|
В7-5101-10KPA |
от -10 до +10 |
0,01 |
|
В7-5101-40KPA |
от -40 до +40 |
0,02 |
|
В7-5101-50KPA |
от -50 до +50 |
0,02 |
|
В7-5101-125KPA |
от -125 до +125 |
0,1 |
|
В7-5101-250KPA |
от -250 до +250 |
0,1 |
|

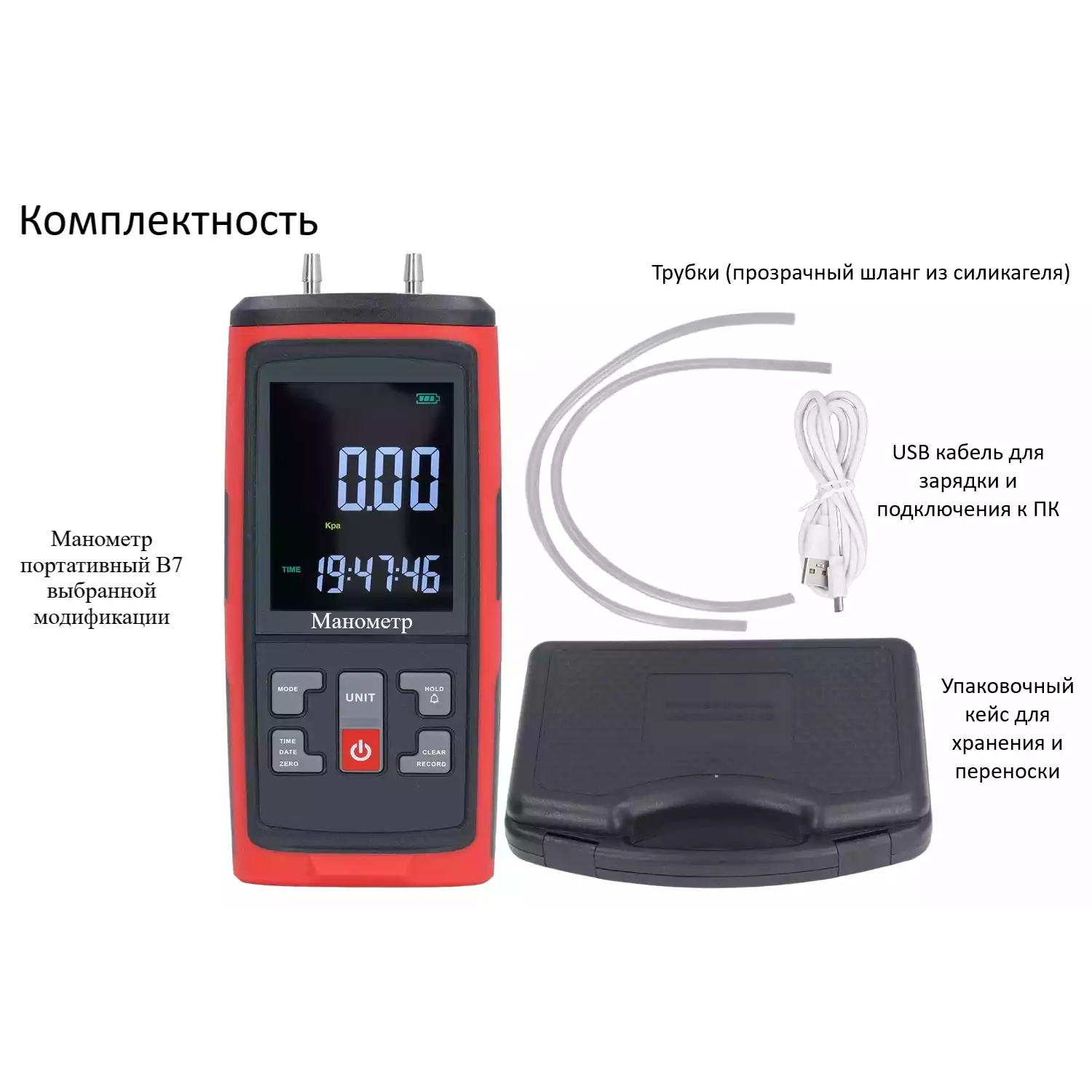

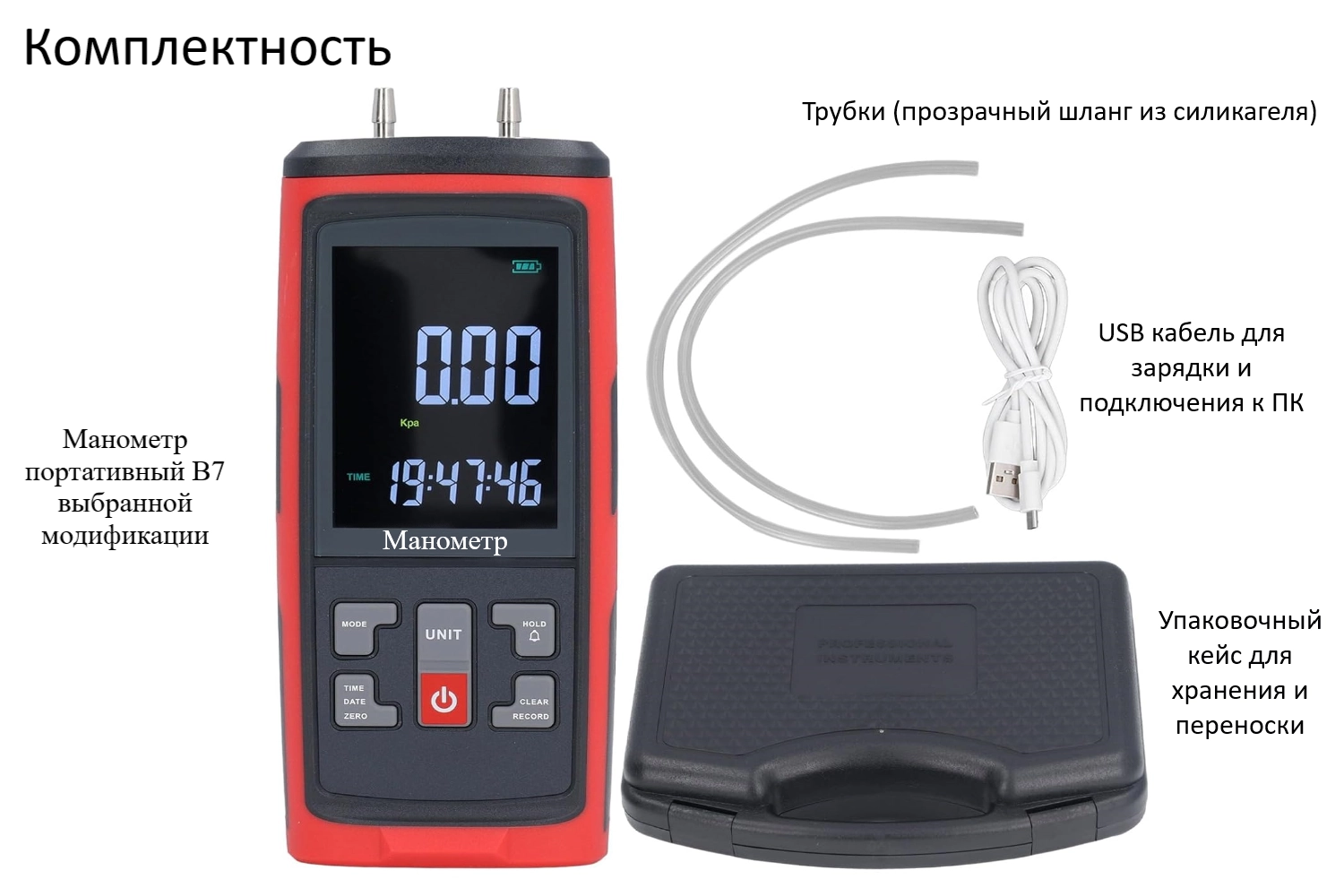

Наименование |
Количество |
|
Манометр портативный В7 (модификация B7-5101, В7-505, B7-510, В7-511, В7-520, B7-521, В7-522) |
1 шт. |
|
Руководство по эксплуатации и монтажу |
1 экз. 1) |
|
Паспорт |
1 экз. 1) |
|
Трубка (прозрачный шланг из силикагеля) |
2 шт. 2) |
|
Штатив-тренова |
На заказ |
|
USB кабель для работы от сети |
1 шт. |
|
1) Допускается: – прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; – поставка на электронном носителе. |
|
