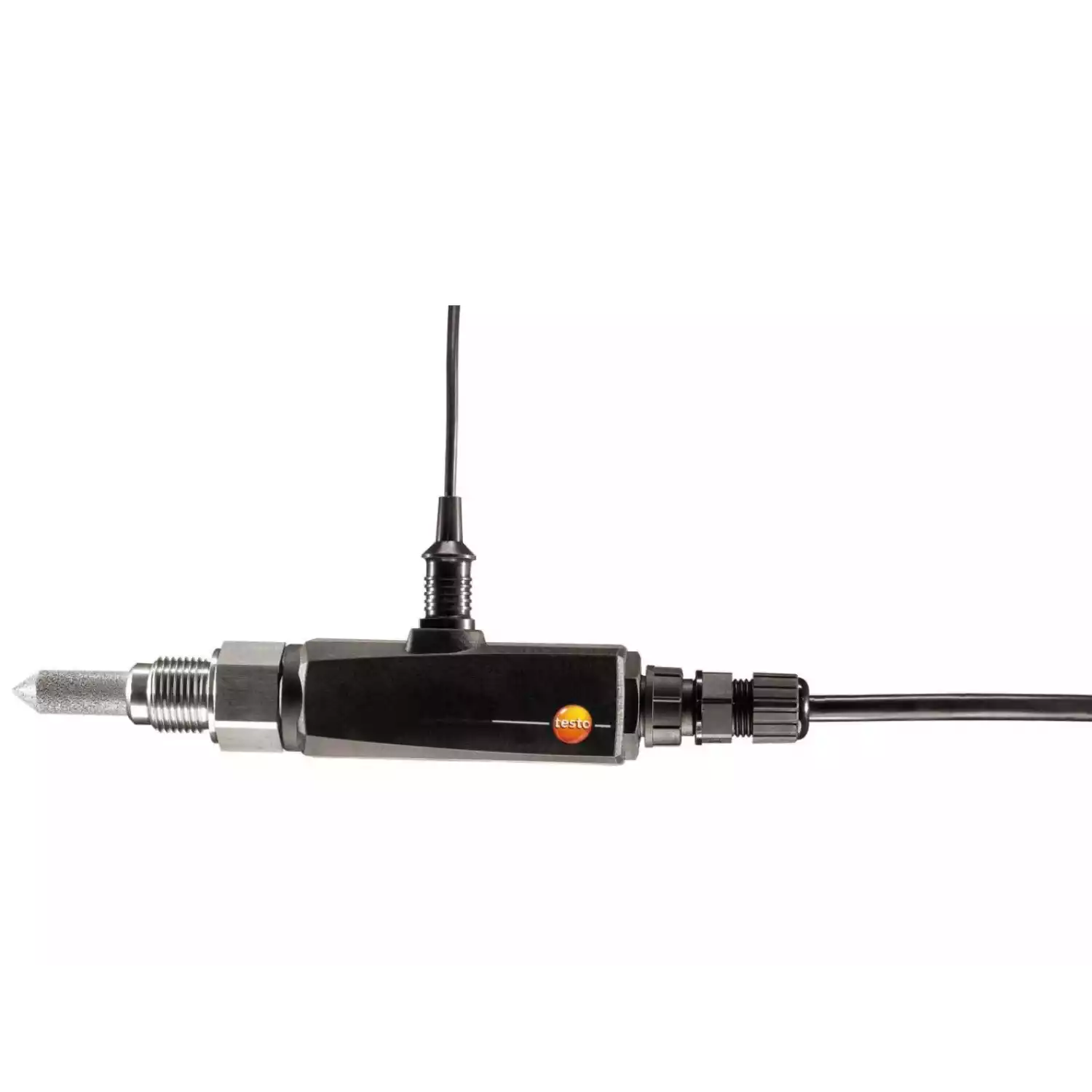

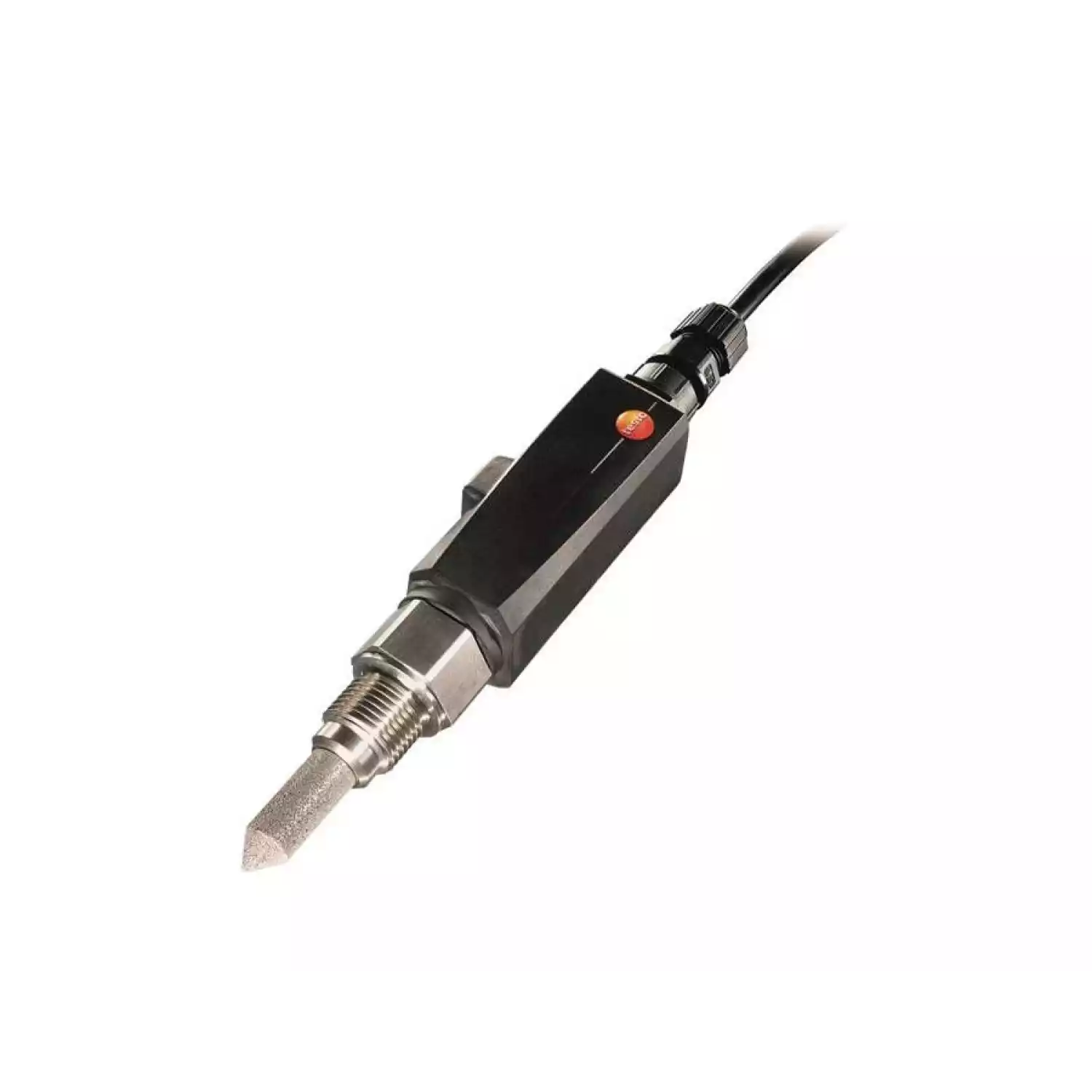

Реле точки росы под давлением Testo 6721

testo 6721, как компонент охлаждающего осушителя или пневмооборудования, а также встроенный в систему пользователя, позволяет избежать повреждений, вызванных влагой.

Возможность подключения к ноутбуку или ПК через внешний интерфейс и USB адаптер (включен в комплект поставки ПО P2A).

До сегодняшнего дня непрерывный мониторинг «обычного» сжатого воздуха в охлаждающих осушителях требовал немалых затрат. Благодаря testo 6721 данная проблема решена: реле точки росы под давлением может быть использовано, как в качестве компонента, встроенного в охлаждающий осушитель или пневматическую систему, так и в виде отдельного прибора для самостоятельной установки заказчиком – testo 6721 поможет избежать повреждений, вызванных влажностью!

Применение testo 6721:

Ввиду того, что testo 6721 оснащен только одним переключаемым выходом, его первостепенной задачей является мониторинг заданных предельных значений. По этой причине измеренные значения не могут выводиться с помощью аналогового сигнала и использоваться в качестве показаний для выполнения непрерывного мониторинга. Функция мониторинга предельных значений особенно подходит для применения на машинном уровне в целях обеспечения защиты оборудования – например, охлаждающих осушителей – от повреждений, вызванных чрезмерной влажностью. Это позволяет избежать затратных ремонтов, связанных с неисправностями в системах/оборудовании по причине повышенной влажности, а именно - обледенения, коррозии, слипания материала, «гидравлического удара» (механическое повреждение, вызванное скачком давления по причине внезапного изменения скорости потока жидкости) и пр.

Диапазоны и погрешность измерений testo 6721:

Диапазон измерений	-30 ... +30 °Cтр (-22 ... +86 °Fтр)
Погрешность измерений (при +25 °C)	±1 K для > 0 °Cтр ±2 K для > -10 °Cтр ±3 K для > -20 °Cтр ±4 K для > -30 °Cтр
Прочие технические данные
Питание	24 В AC/DC (допускается от 20 до 30 В AC/DC)
Ток на выходе (активн. реле)	DC 20 В / 26 мА, 24В / 23 мА, 30 В / 21 мА AC 24 В / 46 мА, 30 В / 50 мА
Корпус	пластик PAA GF30
Вес	240 г
Температура процесса	0 ... +50 °C (32 ... +122 °F), оптимальный диапазон: от 10 до 35 °C/50 °F
Температура хранения	-40 ... +70 °C (-40 ... +158 °F)
Класс защиты	IP 65 (с подключенным адаптером или интерфейсом, изолированным с помощью защитного колпачка)
Сенсор влажности	сенсор влажности Testo (с заводской калибровкой по остаточной влажности)
Сенсор температуры	NTC
Защита сенсора	пористый колпачок из нержавеющей стали, D 12 мм
Диапазон давления	макс. 20 бар (абсол. давл.) (290 psi)
Размеры	167 x 33 x 33 мм
Цифровой выход	Мини-DIN
Частота измерений	1/с
Среда измерений	сжатый воздух (отфильтрованный или осушенный, ISO 8573 классы 2-4-2)
Контактные соединения	соединение: G. (0555 6721-A01) или NPT." (0555 6721-A02)
Альтернативные параметры измерения	°Cтр или °Fтр
Переключаемый выход
Контакты	2 беспотенциальных контакта, опционально НЗ- или НО-контакт
Напряжение переключения	24 В DC/В AC
Ток переключения	макс. 0,5 A
Разрешение	0.1 °Cтр или 0.1 °Fтр
Гистерезис переключения	предельное значение (2x) и гистерезис (1x): свободновыбираемые в пределах диапазона измерений через код заказа или настройка с помощью ПО testo P2A
EMV	в соответствии с директивой ЕС 89/336/EWG

Трансмиттер остаточной влажности testo 6721 с емкостным сенсором влажности Testo для продолжительных измерений влажности в сжатом воздухе или газах.

С помощью данного компактного прибора Вы сможете выполнить полноценный анализ без необходимости в дополнительной электронике.

Две версии прибора на выбор:	- testo 6721: подключение к процессу через резьбу G1/2 - testo 6721: подключение к процессу через резьбу NPT1/2"
Диапазон измерений:	-30 ... +30 °Cтр (точка росы под давлением)
Альтернативные параметры измерения:	- Точка росы под давлением (°Cтр или °Fтр)
Рабочая температура (температура процесса):	0 ... +50 °C (сенсор: NTC) (+32 ... +122 °F)
Рабочая температура (температура окружающей среды):	0 ... +50 °C (+32 ... +122 °F)
Выходы:	2 переключаемых беспотенциальных выхода, напряжение 24 В DC / В AC, ток 0.5 A, опциональное соединение в виде норм.открытого или норм.закрытого, разрешение 0.1 °Cтр или 0.1 °Fтр, частота измерений 1/с
ПО P2A:	конфигурация и настройка (1-точечная) – возможность изменения всех параметров
Погрешность:	±1 K для > 0 °Cтр ±2 K для > -10 °Cтр ±3 K для > -20 °Cтр ±4 K для > -30 °Cтр
Материал корпуса:	пластик PAA GF30
Подключение к процессу:	резьба G1/2 (код заказа A01) или резьба NPT1/2" (код заказа A02)
Сопротивление давлению:	макс. 20 бар (290 psi)
Класс защиты:	IP 65
Размеры:	167 x 33 x 33 мм
