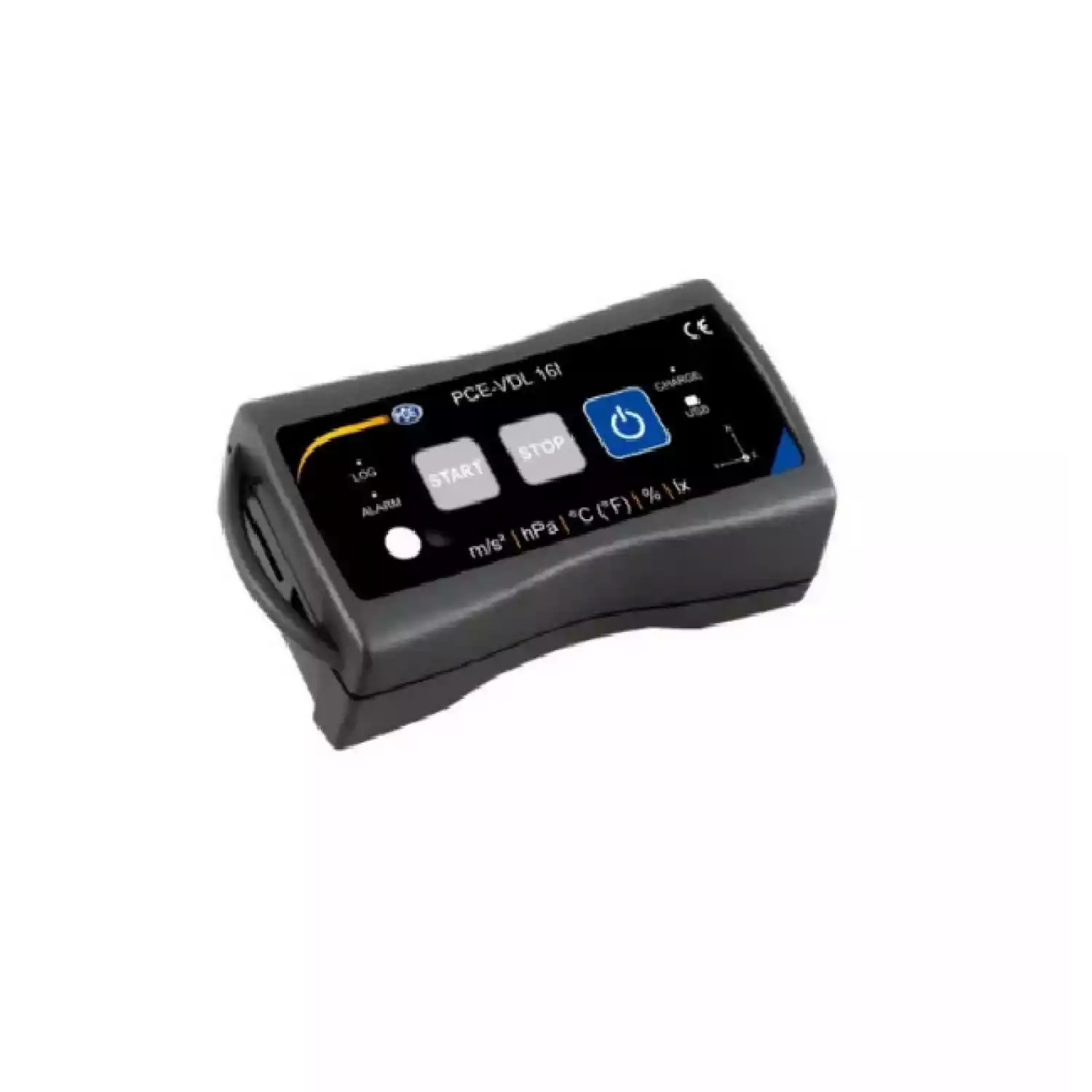

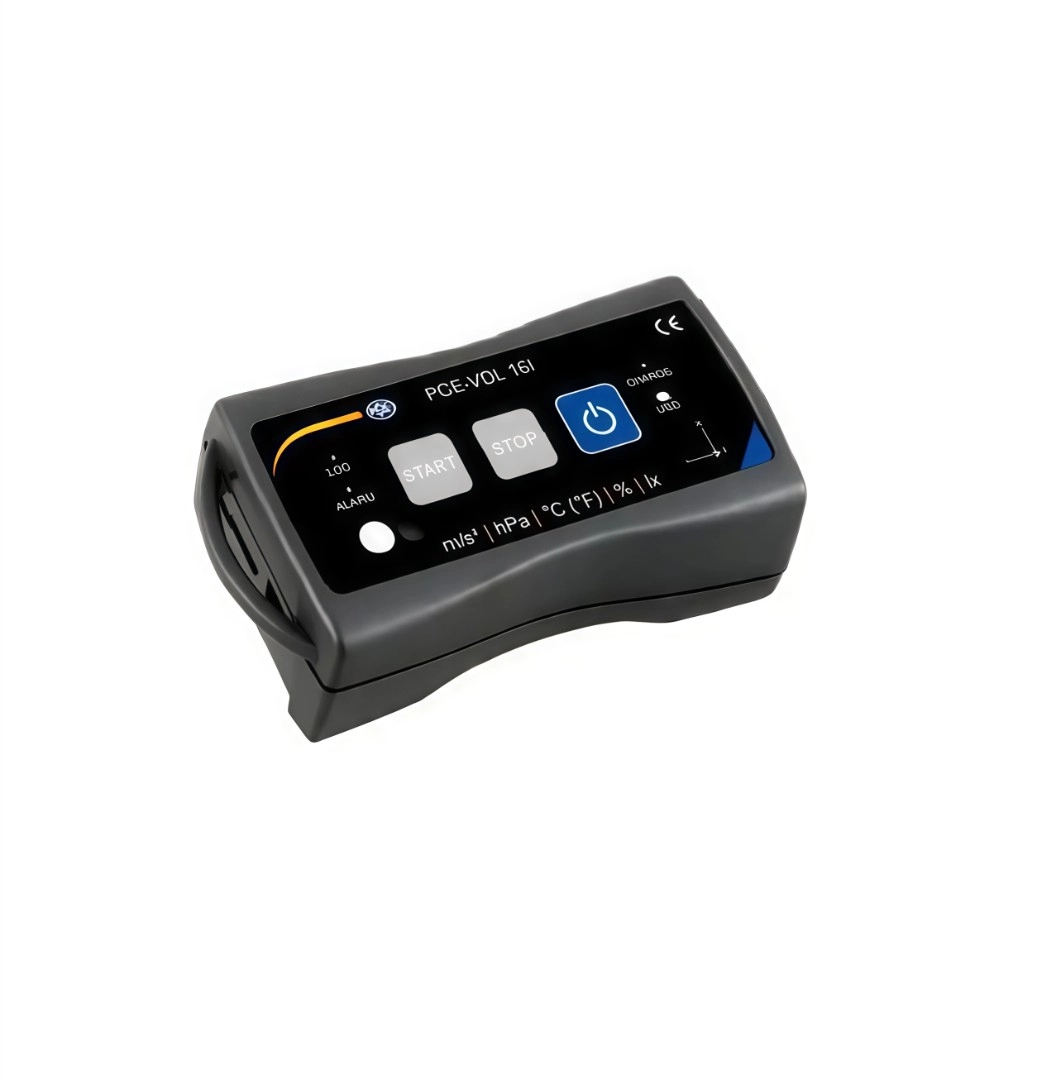

Виброметр PCE-VDL 16I

ИЗМЕРИТЕЛЬ ВИБРАЦИИ PCE-VDL 16I ДЛЯ МОНИТОРИНГА ОБОРУДОВАНИЯ С ДОПОЛНИТЕЛЬНОЙ РЕГИСТРАЦИЕЙ ДАННЫХ ОБ ОКРУЖАЮЩЕЙ СРЕДЕ

Регистратор данных машиностроения PCE-VDL 16I от PCE Instruments измеряет и сохраняет соответствующие показатели температуры, относительной влажности, атмосферного давления, освещенности, а также с помощью датчика вибрации, ускорение по трем осям. Таким образом, этот регистратор данных идеально подходит для мониторинга вибрации оборудования, одновременно измеряя и регистрируя соответствующие условия окружающей среды на установке. Производственное оборудование и оборудование соответственно. Хотя в обрабатывающих станках, таких как многоосевой фрезерный станок, используются значительно улучшенные приводы, регистратор данных в любом случае может фиксировать базовую вибрацию станка и, исходя из этого, записывать эволюцию колебаний с течением времени. Таким образом, можно оценить вибрационную характеристику фрезерного станка за короткие промежутки времени или определить возникающие источники неисправностей.  PCE Instruments также предлагает виброметры для стационарной установки и, следовательно, постоянного мониторинга машины, но с помощью регистраторов данных также доступен очень недорогой вариант для быстрого и точного мониторинга машины. Оптимизируйте свои установки, собирайте ценные данные измерений, которые помогут вам снизить износ ваших установок и машин. Упростите конструкцию подшипников и демпфирующих систем, уменьшите шум двигателей, быстро определите дисбаланс. Регистраторы данных для мониторинга оборудования — ваш дешевый и точный помощник в области машиностроения и других областях применения. В зависимости от настройки конкретной скорости измерения / записи регистратор данных может записывать данные в течение нескольких дней. Показания записываются на внутреннюю SD-карту емкостью 2 ГБ и могут быть перенесены на другие носители по желанию и там оценены. Регистратор данных машиностроения программируется по запросу с помощью программного обеспечения, входящего в комплект поставки. С помощью того же программного обеспечения регистратор данных машиностроения можно считывать снова после записи данных. При оформлении заказа клиент всегда получает самую последнюю версию программного обеспечения.

МОНИТОРИНГ ОБОРУДОВАНИЯ, СОПРОВОЖДАЮЩЕГО ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС, ДЛЯ ПРОИЗВОДСТВЕННОГО ОБОРУДОВАНИЯ

Помимо информации об общем состоянии машины, регистратор данных машиностроения также можно использовать для определения технологической информации. Каждое оборудование генерирует вибрацию и вибрацию через приводной блок. На производственном оборудовании, таком как фрезерные станки, эти колебания перекрываются технологическими колебаниями и вибрациями. В зависимости от скорости фрезерования, выбранной величины подачи, глубины зацепления фрезы, остроты режущих кромок, фрезерования в режиме непрерывного или обратного хода и обрабатываемого материала могут возникать резкие пики вибрации, которые могут даже находиться в диапазоне собственных резонансов различных компонентов станка. Возникающие в результате механические нагрузки могут, с одной стороны, повредить фрезерный инструмент, подшипник шпинделя и в целом станок, с другой стороны, сильные вибрации также могут привести к появлению дефектов изображения фрезерования или видимых следов трещотки на компоненте. Чтобы определить, при каких параметрах процесса возникают наибольшие механические нагрузки, можно использовать регистратор данных машиностроения.

Технические характеристики

• 3 оси-ускорение до 800 Гц
• Для измерения температуры, влажности, давления воздуха и освещенности
• Карта памяти SD емкостью 32 ГБ
• Небольшая конструкция: 86,8 x 44,1 x 22,2 мм
• Сделано в Германии

Спецификация

Размер измерения

Диапазон измерения температуры

-20 ... +65 °C

Точность

±0,2 ° C

Скорость измерения / хранения

1 с ... 1800 с

Диапазон измерения относительной влажности

0 ... 100% относительной влажности

Точность

±1,8% относительной влажности

Скорость измерения / хранения

1 с ... 1800 с

Диапазон измерения

10 ... 2000 мбар

атмосферное давление

Точность

±2 мбар (в диапазоне 750 ... 1100 мбар) в

противном случае ±4 мбар

Скорость измерения / хранения

1 с ... 1800 с

Диапазон измерения света

0,045 ... 188 000 лк

Точность

n/a

Скорость измерения / хранения

1 с ... 1800 с

Диапазон измерения 3-осевое ускорение ±16 g

Точность

±0,24 g

Скорость измерения / хранения

800 Гц ... 1 Гц

Общие технические характеристики мини-регистратора данных PCE-VDL 16I

Емкость хранилища

2,5 миллиона показаний на одно измерение, 3,2 миллиарда

показаний с прилагаемой картой памяти microSD емкостью 32 ГБ

Кнопки

Начало / остановка измерения; включение и выключение

соответственно. Выключатель регистратора данных

Светодиод

Журнал регистрации: Рабочее состояние

Сигнал тревоги: индикатор тревоги

Зарядка: Индикатор уровня заряда

USB: Состояние подключения к ПК

Источник питания

Встроенный литий-ионный аккумулятор 3,7 В / 500 мАч

Зарядка аккумулятора осуществляется через USB-порт

Встроенные датчики

Температура, относительная влажность, барометрическое

давление, свет, 3-осевое ускорение

Интерфейс

USB

PC-Software

Бесплатное программное обеспечение для настройки и оценки

(Windows XP / Vista / 7 / 8 / 10 32 Бит / 64 бит) для сбора и

оценки данных.

Условия эксплуатации

Температура -20 ... +65°C

Условия хранения

Температура +5 ... +45 °C (идеальные условия хранения

аккумулятора)

относительная влажность 10 ... 95%, без конденсации

Стандарты

Измеритель вибрации PCE-VDL 16I соответствует директиве ЕС

RoHS / WEEE.

Вес

около 60 г

Размеры (Д х Ш х В)

87 x 44 x 23 мм

Комплект поставки

• 1 x Виброметр PCE-VDL 16I
• 1 х Кабель для передачи данных USB – USB Micro
• 1 x 32 ГБ SD-карта памяти
• 1 х Скользящий элемент для SD-карты
• 1 х USB-накопитель с программным обеспечением для ПК и руководством пользователя.
