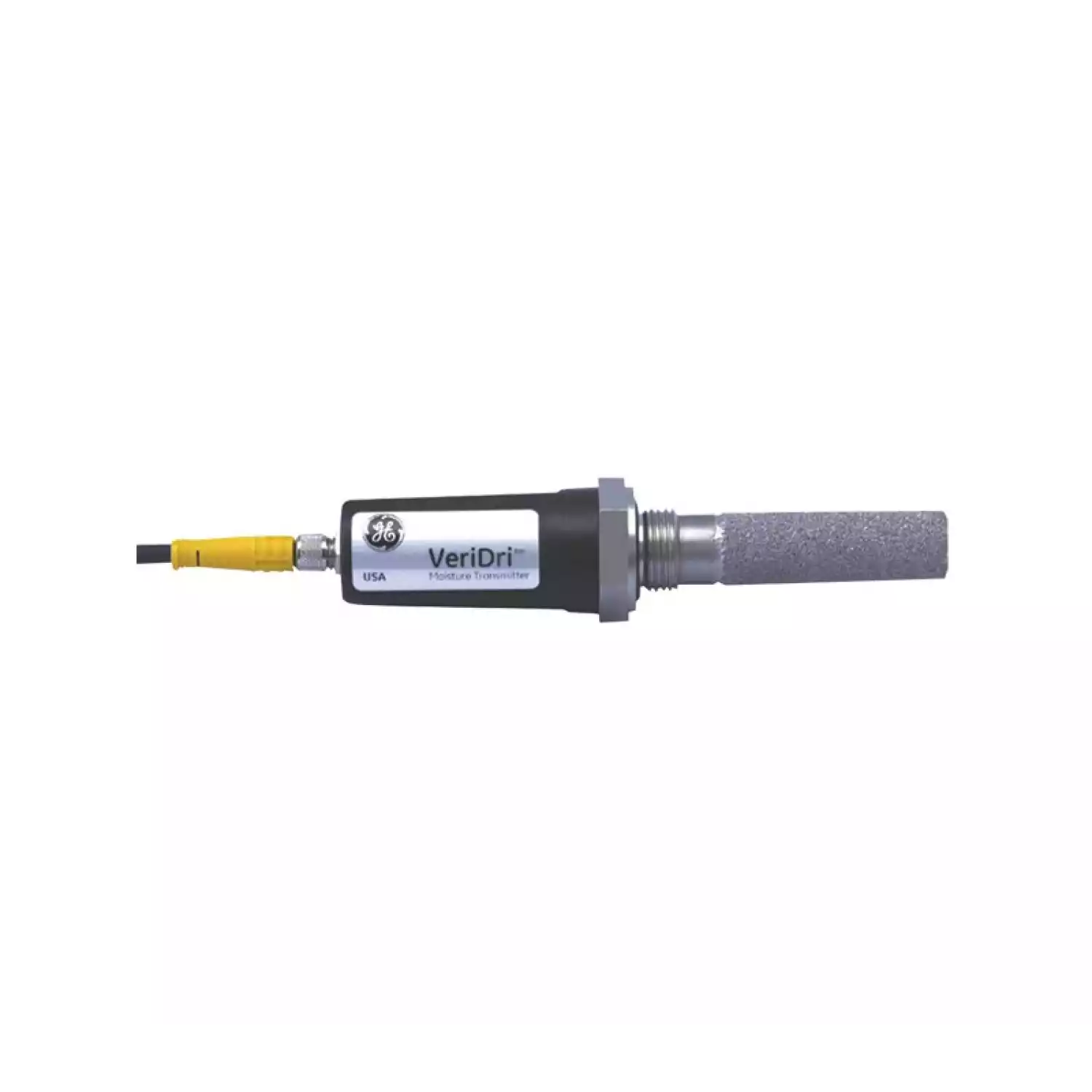

Измерительный преобразователь влажности газов VeriDri

Цена: по запросу

Артикул: 5816

Производитель:

Тип оборудования: Влагомер

Производитель: GESensingEMEA(Panametrics), Ирландия

Модель: VeriDri

Описание: прибор для измерения влажности газов

Гарантия: 12 месяцев

Назначение прибора:

Измерительный преобразователь влажности газов VeriDri предназначен для измерения влажности газов.

Преимущества измерительного преобразователя влажности газов VeriDri:

• Низкая стоимость.
• Современная технология измерения влажности с использованием тонко-пленочных датчиков из оксида алюминия.
• Микропроцессорная цифровая технология обработки информации, обеспечивающая высокую надежность работы.
• Компактные размеры.
• Исполнение 4X/IP67.
• Питание по токовой петле с выходом 4 – 20 мА.
• Диапазон измерения: от -110 до 40°С по температуре точки росы от 0 до 10000 PPMv (при постоянном давлении).
• Калибровка в соответствии с требованиями национального института стандартов и технологии США (NIST).

Повышение качества продукции и производительности технологического оборудования

Преобразователь VeriDri может быть использован для существенного улучшения эффективности и снижения энергозатрат регенеративных систем осушения газов. Например, контроль содержания влаги на выходе осушителя позволяет своевременно (по требованию) инициировать регенерацию влагопоглощающего слоя, не дожидаясь времени, заданного в технологическом цикле. Кроме того, измерительный преобразователь VeriDri может быть использован для контроля сушильной установки в целом, оценки интервалов регулярного технического обслуживания и определения неисправностей работы.

Современная технология измерения

Измерительный преобразователь VeriDri объединяет в себе высокотехнологичный датчик из оксида алюминия, современное программное обеспечение и электронику, обеспечивающие в целом высокие эксплуатационные характеристики прибора.

Калибровка в соответствии с требованиями NIST

Высокая чувствительность и скорость отклика, стабильность градуировочной характеристики и широкий динамический диапазон позволяют считать датчики из оксида алюминия, благодаря своим рабочим характеристикам, своеобразным стандартом измерения влажности в промышленных условиях. Они пригодны для лабораторных и производственных измерений влажности в газах и неводных жидкостях в широком диапазоне условий технологических процессов. Калибровка всех датчиков влажности выполняется в соответствии с нормами NIST.

Гибкость установки для OEM применений

Надежный и компактный измерительный преобразователь VeriDri разработан специально для OEM установки, где рабочее пространство ограничено. Он может быть установлен непосредственно в технологический поток или, если необходимо, в систему подготовки пробы. По требованию заказчика компания может разработать и создать систему кондиционирования пробы для удовлетворения специальным требованиям.

Технические характеристики измерительного преобразователя влажности газов VeriDri:

Диапазоны измерения

• От –110°C до 20°C
• От –110°C до –50°C
• От –90°C до 10°C
• От –80°C до 20°C
• От –80°C до 30°C
• От –80°C до –30°C
• От –30°C до 20°C
• От –60°C до 40°C
• От –150°F до 70°F
• От –150°F до –40°F
• От –40°F до 70°F
• От –100°F до 0°F
• От –50°F до 50°F
• От 0°F до 100°F
• От 0 до 10 PPMv
• От 0 до 100 PPMv
• От 0 до 1000 PPMv
• От 0 до 10,000 PPMv

PPMv диапазоны базируются на постоянном давлении, заданном во время размещения заказа.

Рабочая температура
От –40 до 60°С.

Температура хранения
Максимум 70°С.

Время прогрева
Прибор достигает указанной точности в течение трех минут.

Погрешность измерений

• ±2°С в пределах от –65 до 40°С точки росы.
• ±3°С в пределах от –80 до –66°С точки росы.

Воспроизводимость

• ±0,5°С в пределах от –65 до 40°С точки росы.
• ±1,0°С в пределах от –80 до –66°С точки росы.

Время отклика
Меньше 5-ти секунд при 63% скачкообразном изменении влажности в обоих направлениях (увлажнении и осушении).

Электрические характеристики
Питание

• Напряжение питания:
  От 7 до 28 В постоянного тока (питание по токовой петле, обеспечивается заказчиком).
• Выход: От 4 до 20 мА.
• Разрешение выхода: 0,01 мА.
• Максимальное сопротивление петли (Max.Loop R) = 50 х (PSV-7) ом, где PSV = напряжение источника питания.
  Пример: Если имеется источник питания с напряжением 24 В постоянного тока, тогда Max.Loop R = 50 х (24-7) = 850 Ω.
• Кабель:
  Стандартный, длиной 2 м (обращайтесь в компанию GE Sensing по вопросу заказа кабелей специальных размеров).

Технические характеристики
Механические характеристики
Технологическое соединение

• Используя наружную резьбу 3/4-16 датчика и кольцевую прокладку.
• G 1/2 c дополнительным адаптером.

Рабочее давление
От 5 микрон рт. ст. до 345 бар.

Исполнение корпуса
NEMA 4X/IP67.

Размеры

• Габаритные: 172 ×29 мм.
• Электроника с кабелем: 104 ×29 (диаметр) мм.
• Масса:140 г.

Соответствие Европейским стандартам
Соответствует EMC Директиве 89/336/EEC и PED 97/23/EC для DN

Датчик влажности
Тип датчика
Датчик влажности с тонкопленочным чувствительным элементом из оксида алюминия.

Калибровка
Индивидуальная компьютерная калибровка каждого датчика по образцам с известной концентрацией влаги в соответствии с нормами NIST.

Интервал калибровки
Перекалибровку датчика рекомендуется выполнять в GE Sensing каждые 6-12 месяцев в зависимости от применения.

Скорость потока
Газы: От неподвижного состояния до 10000 см/сек – линейная скорость при давлении 1 атм.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
