Лабораторный влагомер-диэлькометр FIZEPR-SW100.30

Лабораторный измеритель влажности - диэлькометр FIZEPR-SW100.30 обладает повышенной чувствительностью и точностью измерений, обеспечивает измерение не только влажности, но и комплексной диэлектрической проницаемости. Может быть применен как для контроля жидкостей, так и мелкодисперсных сыпучих материалов.

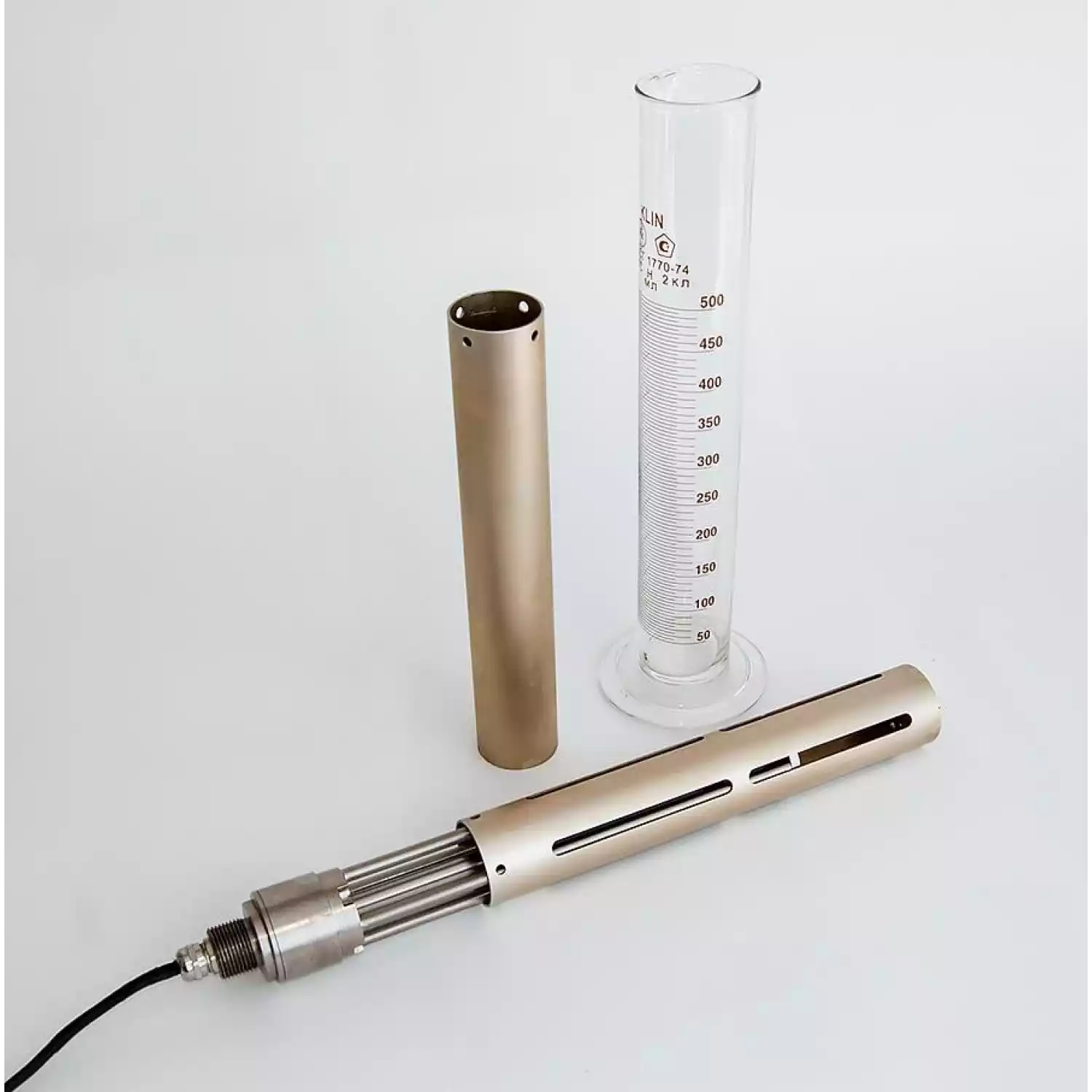

Датчик лабораторного исполнения анализатора влагосодержания отличается небольшим весом и габаритами. Диаметр датчика (Ø46 мм) позволяет использовать его для контроля жидкостей в стандартных мерных цилиндрах, широко используемых в химических лабораториях.

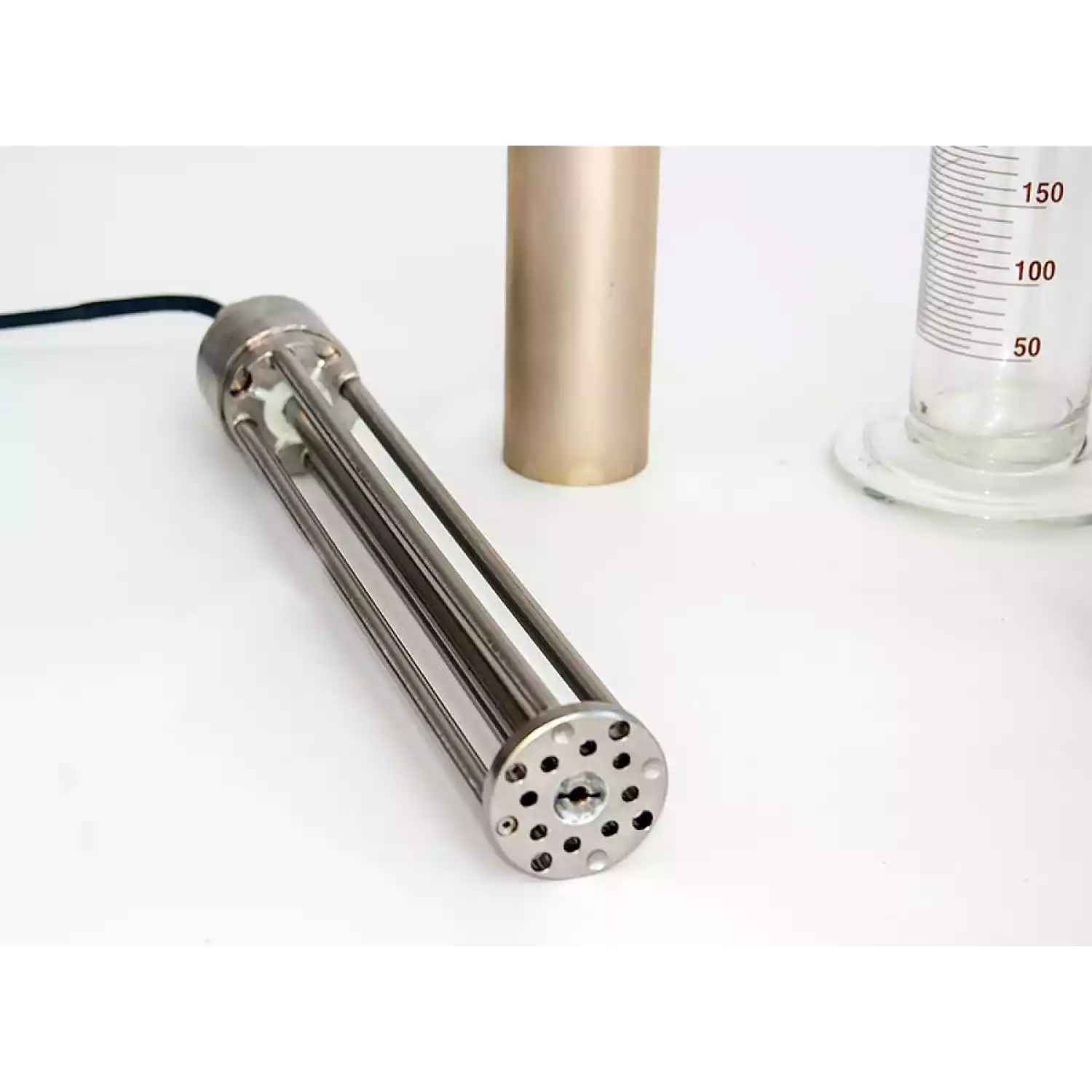

Датчик анализатора влажности выполнен герметичным и снабжен переходной муфтой для крепления на штоке, что дает возможность контролировать параметры жидкостей непосредственно в резервуарах и определять эти параметры в зависимости от уровня погружения датчика.

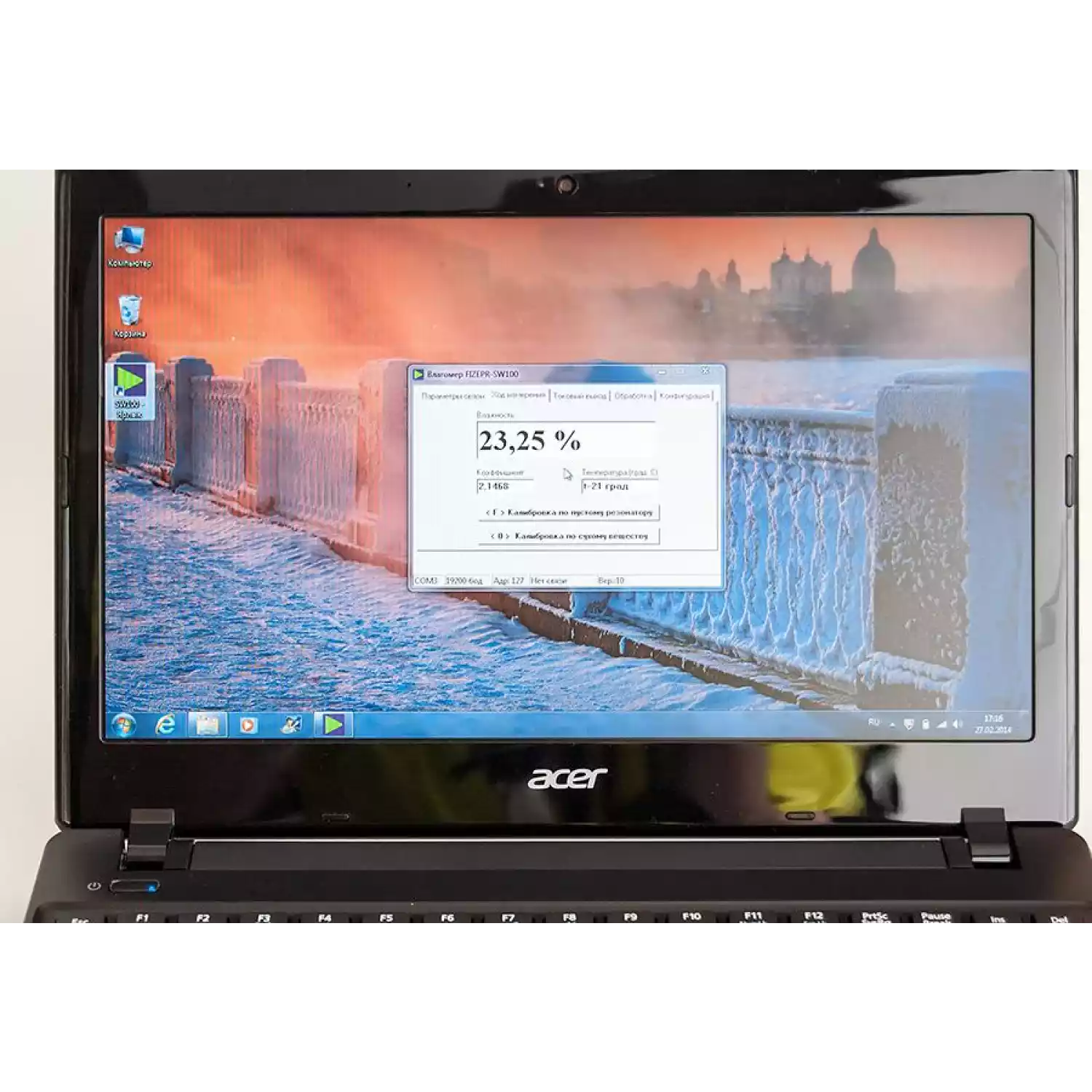

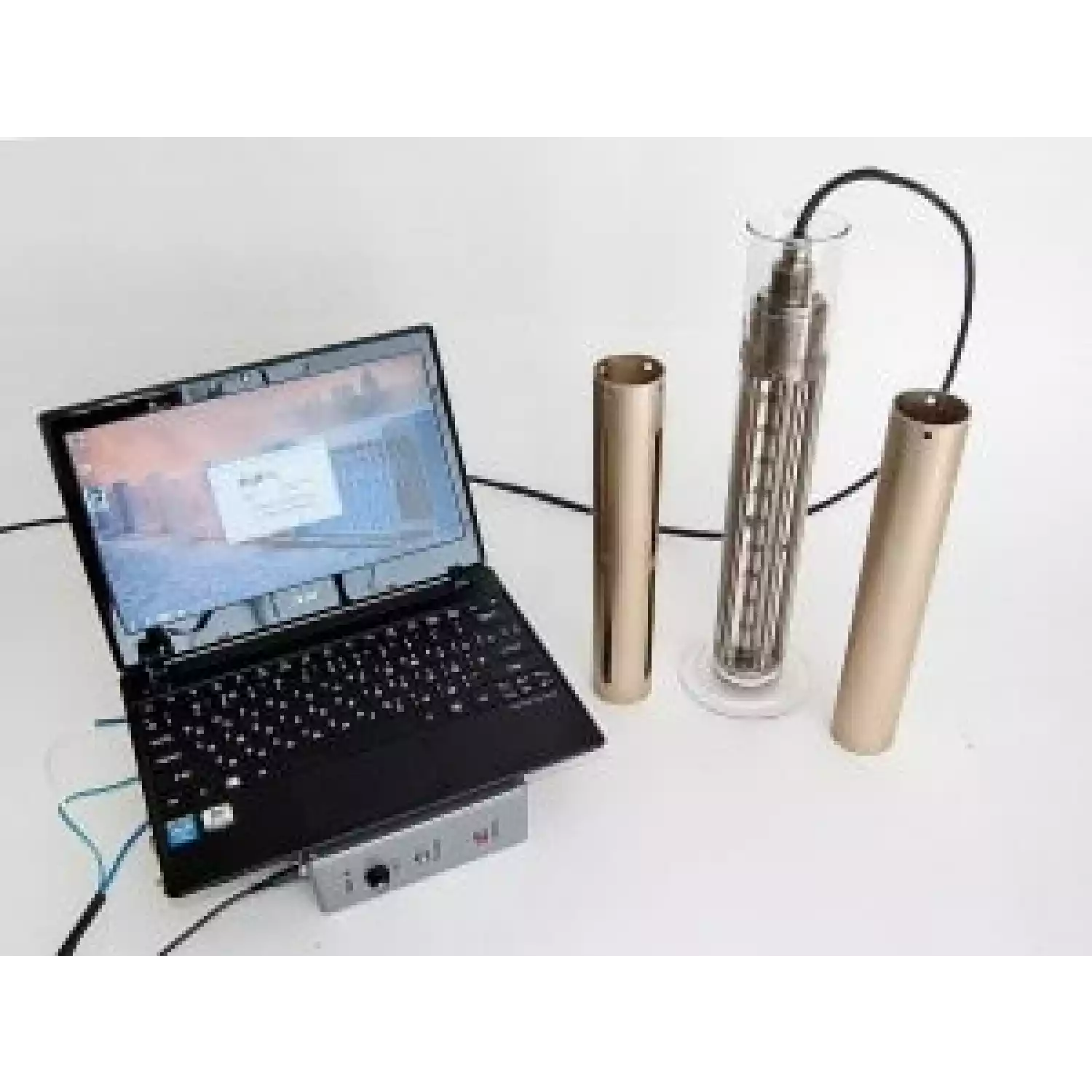

В комплект поставки измерителя влагосодержания кроме датчика и электронного блока включен набор кассет, мерный цилиндр, а также ноутбук (нетбук). Установленное программное обеспечение позволяет проводить анализ и математическую обработку результатов измерений, исследовать материалы в диапазоне радиочастот.

Анализ диэлектрических свойств материала производится путем измерения показателя преломления (коэффициента замедления) электромагнитной волны в контролируемой среде в дециметровом и метровом диапазонах длин волн. При измерении определяется отношение резонансной частоты зонда датчика прибора контроля влажности в воздухе к его резонансной частоте в исследуемом материале.

Данный принцип обеспечивает независимость результата измерений от длины зонда датчика и его конструктивных особенностей, но что еще важнее, исключается необходимость калибровки прибора контроля влажности, что обуславливает точность измерения диэлектрической проницаемости до 4-х значащих цифр.

Лабораторный анализатор влажности выпускается в следующих модификациях:

Наименование	Назначение	Исполнение
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.1	Лабораторные измерения преимущественно жидких материалов, а также измерения в резервуарах на разных глубинах	Датчик содержит зонд и набор кассет. Кассеты выполнены в виде цельного цилиндра и цилиндра с прорезями. Объем контролируемой пробы – 400мл. Датчик снабжен муфтой для крепления на штоке.
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.2	Лабораторные измерения преимущественно сыпучих материалов	Датчик содержит кювету с зондом
Анализатор влажности «FIZEPR-SW100» ВИГТ.415210.100-30.3	Лабораторные измерения жидких материалов	Датчик содержит зонд диаметром 17мм и длиной 190мм под пробирки П1-21-200 или П2-21-200. Объем контролируемой пробы – 15мл.

Области применения

Лабораторный измеритель влажности - диэлькометр FIZEPR-SW100.30 может применяться для:

исследования структуры материалов в условиях научно-исследовательских лабораторий;
оперативного контроля состава материалов в производстве;
контроля непосредственно в резервуарах доли воды в мазуте, нефти на разных уровнях;
проведения лабораторных практикумов по физике и химии в ВУЗах.

Технические характеристики

Диапазон показаний массовой доли воды, W	От 0 до 100%
Диапазон измерений массовой доли воды, W, %	От 0,1 до 100%
Абсолютная погрешность измерения влажности: в диапазоне влажностей 0,1…0,3% в диапазоне влажностей 0,3…6% в диапазоне влажностей 6…20% в диапазоне влажностей 20…40% в диапазоне влажностей 40…100%	0,02% 0,1% 0,3% 0,5% 1,5%
Диапазон измеряемых значений диэлектрической проницаемости контролируемых материалов: действительная составляющая тангенс диэлектрических потерь	1 … 100 0 … 0,4
Относительная погрешность измерения действительной составляющей диэлектрической проницаемости	0,8%
Диапазон рабочих температур эксплуатации датчика	0…80°С
Диапазон рабочих температур эксплуатации электронного блока	0 … 70°С
Период измерения, сек	1
Выходной интерфейс цифровой токовый	RS485 Modbus RTU 4-20мА
Источник питания (в комплект входит адаптер на 24В для питания прибора от промышленный сети)	220В 50Гц
Потребляемая мощность, не более	10ВА
Степень защиты оболочки датчика от проникновения пыли и влаги по ГОСТ 14254-96	IP67
Масса датчика	1кг
Масса электронного блока	2кг
Габариты электронного блока	240 x 160 x 60мм

Комплект поставки:

датчик;
электронный блок;
техническое описание и руководство по эксплуатации ВИГТ.415210.100 РЭ.
паспорт ВИГТ.415210.100 ПС.
диск с программным обеспечением «SW100» (или вариант «SWPro» - для научно-исследовательских задач при изучении параметров материалов).
