Влагомер предназначен для измерения влажности (в процентах) жидких и сыпучих материалов. Основное назначение – измерение содержания воды в бетонной смеси непосредственно в бетоносмесителе, контроль консистенции и качества перемешивания смеси, ее подвижности.
Данный вариант влагомера особенно эффективен при контроле материалов, отличающихся высокой проводимостью или магнитной проницаемостью, что является особенностью кокса, руды, железорудного концентрата и ряда других материалов.
Влагомер содержит выносной датчик и электронный блок, общий для всех влагомеров серии FIZEPR-SW100.
По принципу действия влагомер представляет собой радиоволновый прибор - диэлькометр. Путем зондирования среды радиоволнами метрового диапазона влагомер определяет диэлектрическую проницаемость контролируемого материала и далее с учетом температуры материала определяет его влажность.
Измеряемый влагомером параметр – влажность – представляет собой отношение массы воды, содержащейся в материале, к массе влажного материала и определяется следующим выражением:
где W - влажноcть материала;
mв - масса образца влажного материала;
mс - масса того же образца материала после сушки.

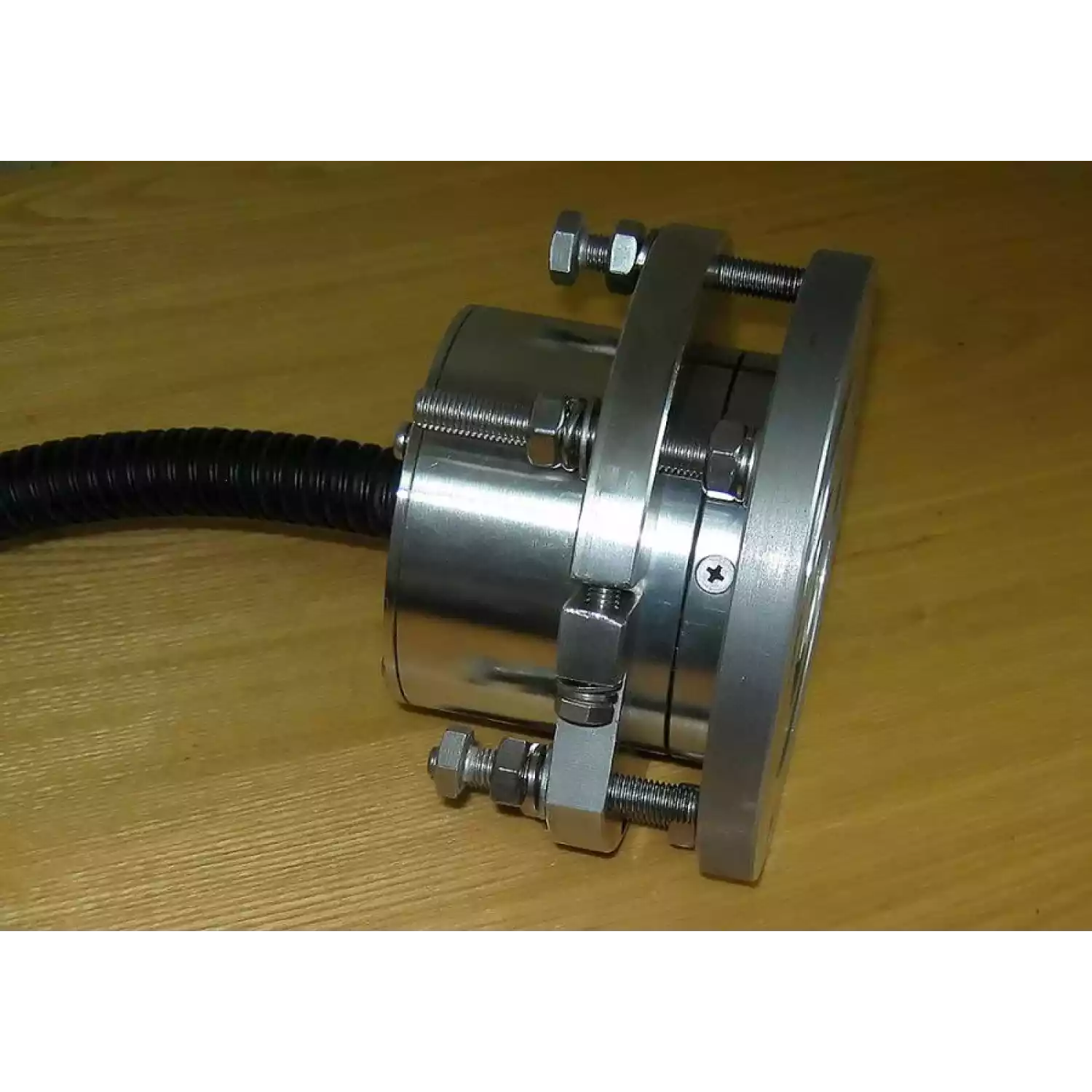

Датчик влагомера выпускается в варианте для монтажа на стенке бункера или на щите над лентой конвейера. Датчик может также устанавливаться в отверстии, выполненном в днище бетоносмесителя или на его стенке. В комплект поставки входят все необходимые элементы крепления.
Корпус датчика выполнен из нерж. стали 12Х18Н10Т, а внешние его элементы, соприкасающиеся с контролируемым материалом и подверженные истиранию, выполнены из нерж. стали повышенной прочности марки 30Х13 или из сплава титана ВТ6.
Для контроля температуры измеряемой среды внутри датчика установлена термопара.
Отображение результатов измерений
Для отображения результатов измерений может быть использован любой измерительный преобразователь токового сигнала 4-20мА, например, «ТРМ-201» фирмы «Овен» или «МЕТАКОН-1105» фирмы «КонтрАвт» или даже обычный миллиамперметр. Одновременно результаты измерений выводятся цифровым сигналом RS485 Modbus RTU.
Для эффективного контроля процесса перемешивания рекомендуется информацию выводить на компьютер (ноутбук), при этом оператор может отслеживать процесс приготовления бетона в динамике. Это позволяет сократить цикл приготовления бетона и производить выгрузку из бетоносмесителя не по истечению заданного времени, а по достижению требуемой гомогенности смеси.
| Диапазон измерения влажности - массовой доли воды W, % (см. примечание 1) | От 0 до 100 |
|
Пределы допускаемого значения абсолютной погрешности Δ, массовая доля воды, % |
Δ= 0,035+0,05·W |
| Диапазон измеряемых температур, °С | -40… 150 |
| Диапазон температур калибровки влагомера, °С (см. примечание 3) | +5…40 |
| Диапазон рабочих температур эксплуатации датчика, °С | -20…80 |
| Диапазон рабочих температур эксплуатации электронного блока,°С | -20…80 |
| Период измерения, сек | 0,2 |
|
Выходной интерфейс - цифровой |
RS485 Modbus RTU |
|
Напряжение питания, В номинальное допустимое |
24 18...36 |
| Потребляемый ток, мА, не более | 200 |
| Габаритные размеры датчика, мм | Ø 108х120 |
| Масса датчика, кг | 3,5 |
| Габариты электронного блока, мм | 255 x 170 x 60 |
| Масса электронного блока, кг | 2 |
| Степень защиты оболочки электронного блока по ГОСТ 14254-96 | IP54 |
| Степень защиты оболочки датчика по ГОСТ 14254-96 | IP67 |
| Длина кабеля связи между датчиком и электронным блоком, м (см. примечание 4) | 1,5…2 |
| Максимальная длина кабеля передачи цифрового сигнала RS485 от электронного блока к внешнему устройству управления (контроллеру, компьютеру), не менее, м |
1000 |
| Максимальная длина кабеля передачи аналогового сигнала 4-20мА от электронного блока к внешнему устройству индикации, не менее, м |
100 |
| Режим работы | непрерывный |
Примечания
Для жестких и подвижных бетонных смесей доля воды не превышает 14%, поэтому для влагомеров, устанавливаемых в бетоносмеситель, в градуировочной характеристике выставлено максимальное значение влажности, равное 20% (отношение массы воды к общей массе бетонной смеси).
Расчет по приведенным математическим выражениям (формулам) дает следующие значения абсолютной погрешности Δ:
| Диапазон влажности W | Пределы допускаемого значения абсолютной погрешности Δ |
| до 10% 10…20% 20…50% 50…100% |
0,5% 1% 2,5% 5% |
С помощью входящего в комплект поставки программного обеспечения по методике, изложенной в РЭ, пользователь может самостоятельно дополнить калибровку влагомера данными для расширения диапазона температур измерения влажности.
Требуемая длина кабеля связи между датчиком и электронным блоком согласовывается при заказе.
