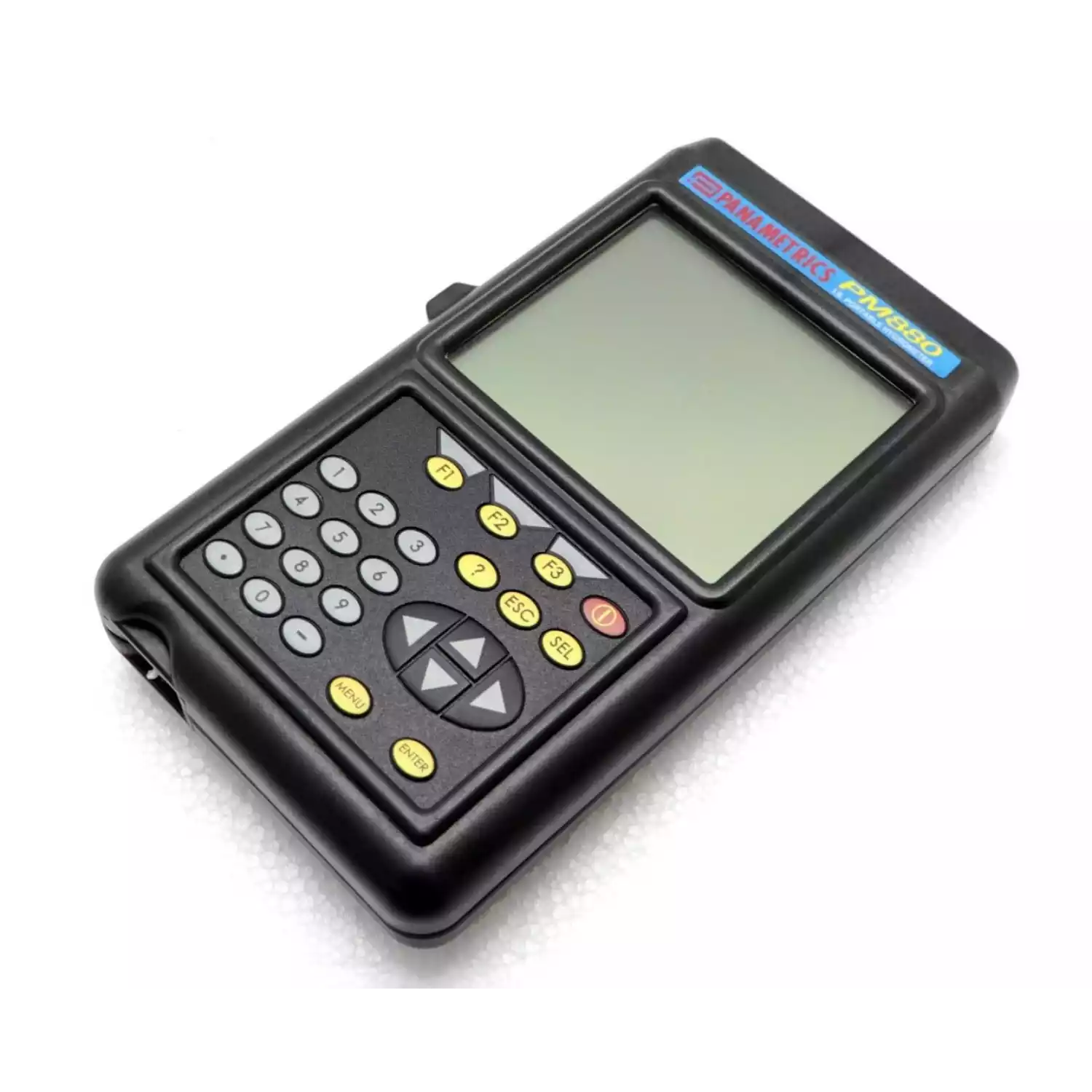

Влагомер PM880

Каналы

Один канал

Размеры и масса

• Размеры: 238 x 138 x38 мм
• Вес, электроника: 1.13 кг
• Вес, система отбора проб: 1.8 кг

Корпус

NEMA 4X IP67

Электроника

Встроенная аккумуляторная батарея

Перезаряжаемая. Батареи влагомера PM880 можно вставлять или вынимать в опасных зонах. Батареи следует перезаряжать только в безопасных зонах.

Срок службы батареи без подзарядки

От 15 до 24 часов, в зависимости от типа датчика (срок службы батареи уменьшается при работе при температурах ниже0°C)

Зарядное устройство батареи

• Переключаемое входное напряжение: от 115 до 230 В переменного тока, 50/60 Гц
• Для полной перезарядки батареи требуется около трёх часов

Память

FLASH-память

Рабочая температура

От –10° до 50°C
Примечание: Чтобы максимально продлить срок службы батарей не рекомендуется хранить их при температурах выше 35°C дольше одного месяца.

Клавиатура

25-клавишная, прорезиненная, тактильная мембранная

Дисплей

Графический ЖК - экран с подсветкой, 240 x 200 пикселей

Вывод на печать/терминал

Через инфракрасный порт связи

Кабели

Тип кабеля зависит от типа датчика: серии M, серии TF или серии Moisture Image®. LEMO® - байонет соединитель

Длина кабеля

• Стандартная: 3 м
• Опции: Обращайтесь в компанию "Пергам" для консультации.

Классификация опасных зон

Сертификат безопасности: Baseefa (2001) Ltd. II1 GEEx ia IIC T3 (–20°C≤ Ta≤ +50°C) Baseefa02ATEX0191; и CSA C US Cl I, Div 1, Gr A,B,C,D, Тип 6 (ожидается)

European Compliance

Complies with EMC Directive 89/336/EEC, ATEX Directive 94/9/EC

Эксплуатация

Программирование параметров измерения

Управляемый в режиме меню, графический интерфейс оператора использует клавиатуру и функциональные клавиши. Оперативно-доступная помощь. Сохранение в памяти параметров измерения.

Регистрация данных

Ёмкость памяти достаточна для загрузки данных о более чем 100,000 точках измерения. Программируемая клавиатура для ввода записей журнала данных, времени начала и окончания регистрации, интервала между записями.

Функции дисплея

Показывает результаты измерений и регистрируемые данные в буквенно-цифровом или графическом формате. Доступные языки: голландский, английский, французский, немецкий, итальянский, португальский, русский, кастильский диалект испанского, латиноамериканский диалект испанского, шведский.

Единицы измерения

• Влажность: температура точки росы, ppmv, ppmw, %, относительная влажность, lb/MMSCF, и др.
• Температура: °F, °C, and °K
• Давление: psig, бар, кПa, кг/см² и др.

Измерение влажности

Совместимость

Совместимость со всеми датчиками влажности «GE Panametrics» на основе оксида алюминия: серии М, серии TF и серии Moisture Image. Для каждого типа датчика требуется свой кабель ввода/вывода.

Калибровка

Датчики влажности «GE Panametrics» откалиброваны на концентрации влаги, предписываемые Национальным Институтом Стандартов и Технологий (США).

Точка росы/замерзания

Общий температурный интервал калибровки

От –110°C до 60°C

Диапазоны калибровки

• Стандартный: от 20°C до –80°C с данными до –110°C
• Ультранизкий: от –50°C до –110°C
• Расширенный: от 60°C до –80°C с данными до –110°C

Погрешность

• ±2°C от 60°C до –65°C
• ±3°C от –65°C до –110°C

Воспроизводимость

• ±0.5°C от 60°C до –65°C
• ±1°C от –65°C до –110°C

Диапазон рабочих давлений

От 5 мкм рт. ст. до 345 бар. Зависит от датчика давления - см. раздел «Измерение давления».

Измерение температуры

Для всех датчиков влажности «GE Panametrics» доступен дополнительный термистор

Температурный интервал

От –30°C до70°C

Погрешность

±0.5°Cпри –30°C

Измерение давления

Для датчиков влажности серий TF и Moisture Image доступен дополнительный датчик давления

Диапазоны измерения

• От 3 до 21 бар
• От 4 до 35 бар
• От 7 до 69 бар
• От 21 до 207 бар
• От 35 до 345 бар

Погрешность

±1% от наибольшего значения

Испытательное давление

Трёхкратное увеличение доступного диапазона до максимум 518 бар

Отбор проб

Стандартная система пробоотбора SS880A включает: впускной игольчатый клапан, встроенный коалесцирующий фильтр и ячейку для пробы с байпасным игольчатым клапаном и отводной трубкой, манометр (для различных интервалов) и выпускной клапан с отводной трубкой.

Элементы, контактирующие с измеряемой средой

316 SS (нержавеющая сталь 316)

Рабочее давление

21, 35, 69, 207 или 345 бар, в зависимости от манометра

Максимальное давление (номин.)

• Стандартное: 207 бар
• Опция: 345 бар

Другие опции

• Регулятор давления на входе, 1 - 345 бар
• Армированный расходомер, 1.3 - 13 SCFH (станд. куб. футы в час)
• Гибкий, покрытый тефлоном, с оплёткой из нержавеющей стали, кабель длиной3 мс трубным соединением диаметром 1/8 дюйма. Не рекомендуется использовать при температурах точки росы ниже-75°C.
